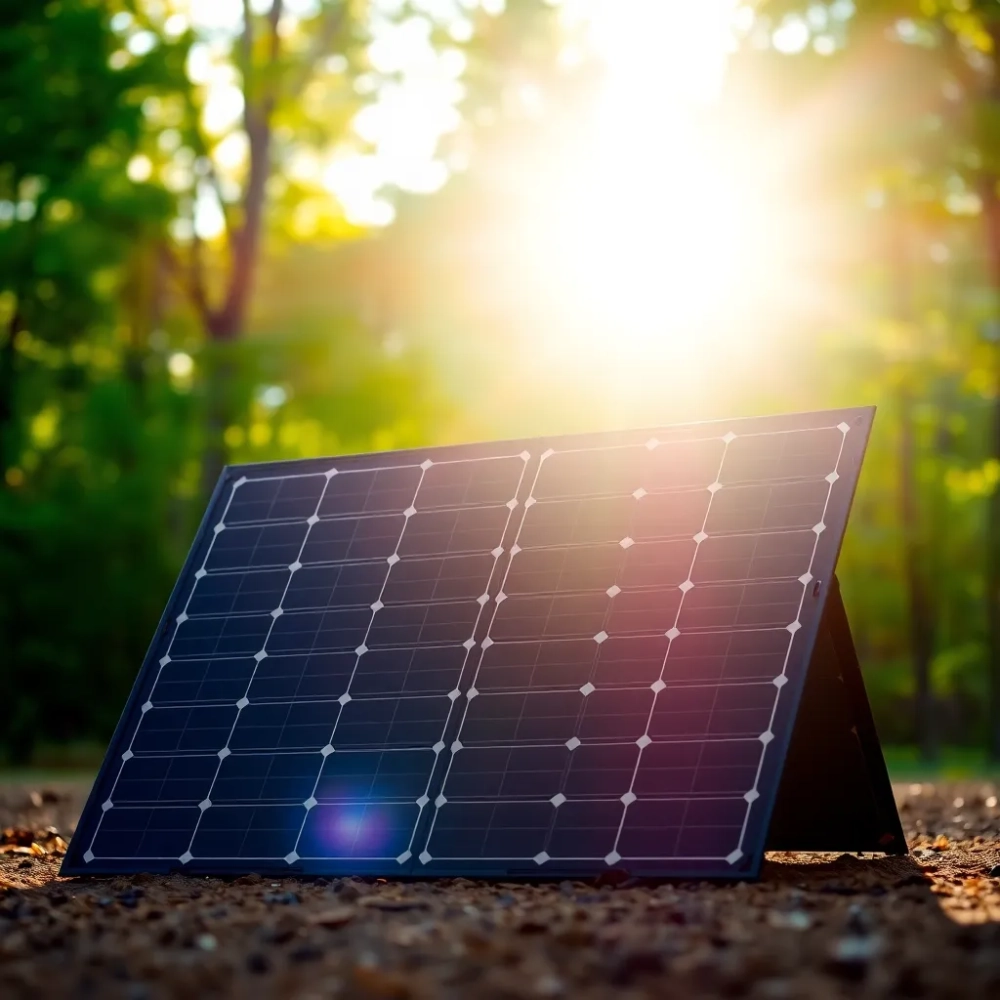

Panel fotowoltaiczny Coleman 100W Crystalline 12V – moc, która naprawdę działa

Panel fotowoltaiczny 100W 12V w technologii krystalicznej to jeden z najczęściej wybieranych modułów do kamperów, łodzi i domków letniskowych. W pełnym słońcu generuje około 5,8A prądu przy napięciu roboczym 17,1V, a bez obciążenia multimetr wskaże nawet 20-22V DC. Ta różnica między napięciem jałowym a roboczym wynika z fizyki ogniwa: pod obciążeniem napięcie spada, a prąd rośnie, osiągając punkt mocy maksymalnej. Zrozumienie tego mechanizmu oddziela osobę, która świadomie dobiera instalację, od kogoś, kto polega wyłącznie na hasłach marketingowych.

• Jak podłączyć panel 100W do akumulatora 12V krok po kroku
• Jaki kontroler ładowania do panelu fotowoltaicznego 100W wybrać
• Panel krystaliczny 100W w praktyce kamper, łódź, altana, back-up
• Crystalline czy monokrystaliczny porównanie paneli 100W
• Konserwacja, trwałość i realistyczna wydajność w różnych warunkach
• Co dokupić do kompletnego zestawu 100W
• Najczęstsze błędy przy montażu panelu 100W
• Kiedy panel krystaliczny 100W nie wystarczy

Jak podłączyć panel 100W do akumulatora 12V krok po kroku

Połączenie panelu z akumulatorem wymaga kontrolera ładowania bez niego ogniwo dostarczające 20V DC bezpośrednio do akumulatora 12V skończy się jego przeładowaniem i zniszczeniem. Kontroler pełni rolę pośrednika, który obniża napięcie i odcina dopływ prądu, gdy akumulator osiągnie 14,4V (etap absorpcji) lub 13,8V (float). Bez tego ogniwa bateria AGM zacznie gazyć już po kilku godzinach, a litowa straci swoje zabezpieczenia BMS.

Schemat podłączenia jest prosty: panel idzie do wejścia PV kontrolera, akumulator do wyjścia BAT, a odbiorniki do wyjścia LOAD. Kable między panelem a kontrolerem powinny mieć przekrój minimum 4 mm² przy odległości do 5 m, bo spadek napięcia na zbyt cienkim przewodzie potrafi zjeść nawet 15% mocy. Złącza MC4 to standard branżowy zgodny z normą IEC 62852, więc warto ich używać zamiast skręcania kabli taśmą.

Wielu majsterkowiczów zapomina o bezpieczniku między akumulatorem a kontrolerem. Taki bezpiecznik 20A chroni przed zwarciem, które przy akumulatorze 100Ah potrafi stopić izolację w ułamku sekundy. Umieszcza się go możliwie blisko bieguna akumulatora, w linii dodatniej.

Nigdy nie podłączaj panelu bezpośrednio do akumulatora, nawet "tymczasowo". Przeładowanie powyżej 14,8V uruchamia w akumulatorze kwasowo-ołowiowym nieodwracalną korozję siatki ołowianej. W akumulatorze litowym BMS odetnie prąd, ale same ogniwa mogą się trwale uszkodzić.

Przy pierwszym uruchomieniu kontroler wymaga podłączenia akumulatora przed panelem w przeciwnym razie nie rozpocznie pracy. To nie fanaberia producenta, lecz kwestia algorytmu: układ potrzebuje referencyjnego napięcia baterii, by wiedzieć, kiedy odciąć ładowanie.

Jaki kontroler ładowania do panelu fotowoltaicznego 100W wybrać

Do panelu 100W pasują dwa typy kontrolerów: PWM i MPPT. Różnica między nimi tkwi w sposobie wykorzystania nadwyżki napięcia: PWM po prostu obcina napięcie do poziomu akumulatora, tracąc różnicę między 17,1V pracy panelu a 14,4V ładowania. MPPT przetwarza tę nadwyżkę na dodatkowy prąd, co w praktyce daje 10-30% więcej energii w słoneczny dzień.

Przy panelu 100W ta różnica oznacza realne 3-8 Ah dziennie więcej. W skali miesiąca campingowego daje to dodatkowe 90-240 Ah, czyli kilka pełnych ładowań telefonu albo kilka godzin pracy laptopa. Jeśli instalacja ma być okazjonalna, PWM w zupełności wystarczy. Gdy liczy się każda godzina słońca, MPPT się zwraca.

Maksymalny prąd kontrolera powinien wynosić minimum 10A dla panelu 100W. To bufor bezpieczeństwa: choć nominalnie panel daje 5,8A, w pełnym słońcu z krawędzi chmury potrafi na krótko skoczyć do 7A. Kontroler 10A zniesie to bez stresu, a 6A wejdzie w tryb ograniczenia.

Napięcie wejściowe PV kontrolera musi wynosić minimum 25V dla PWM i minimum 50V dla MPPT. Panel krystaliczny w jałowym stanie osiąga 22V, więc PWM z zakresem 25V wystarczy. MPPT przyjmuje wyższe napięcia, bo obsługuje też łańcuchy paneli.

Normy, które potwierdzają jakość kontrolerów, to PN-EN 62109-1 (bezpieczeństwo przetworników mocy) oraz IEC 62509 (wymagania funkcjonalne dla kontrolerów PV). Certyfikowany sprzęt ma oznaczenie CE i numer jednostki notyfikowanej na tabliczce znamionowej.

Panel krystaliczny 100W w praktyce kamper, łódź, altana, back-up

W kamperze panel 100W montuje się najczęściej na dachu za pomocą uchwytów kątowych lub kleju poliuretanowego. Klej tworzy elastyczną spoinę odporną na wibracje, których na drodze nie brakuje. Śruby wymagają przejścia przez poszycie i uszczelnienia masą dekarską, co komplikuje montaż, ale daje pewność przy silnym bocznym wietrze.

Przy typowym zużyciu kamperowym (oświetlenie LED, ładowanie telefonów, pompka wody, okazjonalna lodówka kompresorowa 40W) panel 100W pokrywa dziennie zapotrzebowanie rzędu 30-50 Ah. To wystarczy na wieczorne oświetlenie, poranną kawę z ekspresu 12V i całodobową pracę pompki. Lodówka 40W działająca 8 godzin zje jednak większość uzysku, więc przy takim obciążeniu warto dołożyć drugi moduł.

Na łodzi panel 100W sprawdza się doskonale, jeśli zostanie zamontowany na bimini lub specjalnym stelażu. Woda morska nie stanowi zagrożenia dla aluminiowej ramy i hartowanego szkła, ale połączenia MC4 warto zabezpieczyć woskiem silikonowym. Sól osiada na stykach i po kilku miesiącach potrafi zwiększyć rezystancję o kilkanaście miliomów, co przekłada się na spadek napięcia.

W altanie ogrodowej panel może zasilać oświetlenie LED, fontannę i ładowarkę do narzędzi akumulatorowych. Instalacja bywa tu najprostsza: jeden moduł, kontroler PWM, akumulator 50-80Ah i 12V żarówki na kablu. Taki zestaw przy dziennym uzysku 25-35 Ah pokrywa kilka godzin oświetlenia wieczornego i ładowanie wiertarkowo-wkrętarki.

W domu jako system back-up panel 100W obsłuży UPS do routera i oświetlenia awaryjnego. Router 12V pobiera około 1A, więc akumulator 50Ah wystarczy na 50 godzin pracy bez sieci. Do tego kilka żarówek LED 12V o łącznej mocy 30W daje podstawowe oświetlenie przez 4-5 godzin. W razie awarii sieci trwającej dłużej niż dzień, taki zestaw jest kroplą w morzu potrzeb, ale jako minimum awaryjne zdaje egzamin.

W każdym scenariuszu panel powinien być ustawiony pod kątem 30-45° do powierzchni w klimacie polskim. Optymalny kąt zależy od pory roku: latem 25-30°, wiosną i jesienią 40-45°, zimą 55-65°. Nachylenie pionowe zimą zwiększa uzysk o 15-20% w porównaniu z montażem płaskim.

Crystalline czy monokrystaliczny porównanie paneli 100W

Termin "crystalline" w karcie produktu obejmuje zarówno ogniwa monokrystaliczne, jak i polikrystaliczne. Bez otwarcia panelu nie da się ich rozróżnić gołym okiem, ale wydajność i cena wyraźnie się różnią. Monokrystaliczne mają sprawność 18-22%, polikrystaliczne 15-17%, a amorficzne (thin-film) 8-12%.

Monokrystaliczny panel tej samej mocy zajmuje mniej miejsca, ale jest droższy o 30-50%. Jeśli dach kampera ma ograniczoną powierzchnię, monokrystaliczny da więcej mocy z metra kwadratowego. Gdy miejsca jest pod dostatkiem, polikrystaliczny bywa rozsądniejszym wyborem.

Kiedy nie wybierać amorficznego: gdy liczy się moc w stosunku do powierzchni i gdy zależy nam na smukłym module. Cienkowarstwowe panele wymagają niemal dwukrotnie większej powierzchni dla tej samej mocy, a ich waga jest wyższa o 30-50%. Sprawdzają się za to na dachach zakrzywionych i w warunkach silnego zachmurzenia, bo reagują na światło rozproszone lepiej niż krystaliczne.

W Polsce nasłonecznienie waha się od 950 kWh/m² rocznie na Suwalszczyźnie do 1150 kWh/m² w okolicach Tarnowa. Panel krystaliczny 100W wygeneruje więc od 145 do 175 kWh rocznie, zależnie od regionu i kąta montażu.

Gwarancja producenta na panele krystaliczne wynosi zazwyczaj 10 lat na produkt i 25 lat na spadek mocy poniżej 80% wartości nominalnej. To nie obietnica bez pokrycia: norma IEC 61215 określa testy, które panel musi przejść, by uzyskać taką gwarancję. W praktyce oznacza to próbę cieplną, cyklowanie termiczne, obciążenie mechaniczne i test gradowy z lodem o średnicy 25 mm uderzającym z prędkością 23 m/s.

Konserwacja, trwałość i realistyczna wydajność w różnych warunkach

Panel krystaliczny nie wymaga skomplikowanej konserwacji, ale kilka prostych nawyków przedłuża jego żywotność o lata. Szyba ze szkła hartowanego pokrywa się pyłem, ptasim odchodem i pyłkami, które potrafią zjeść do 7% uzysku w ciągu kilku tygodni. Mycie miękką ściereczką i wodą bez detergentów przywraca sprawność bez ryzyka mikrouszkodzeń powierzchni.

Połączenia MC4 kontroluje się raz w roku, najlepiej jesienią przed sezonem zimowym. Każdy rozłącznik rozłącza się, sprawdza korozję, a następnie ponownie łączy. Jeśli zostaną rozłączone zimą i pozostawione na zewnątrz, woda może wniknąć do środka i po cyklach zamrażania rozszczelnić uszczelkę.

Kluczowy parametr w pochmurne dni to tak zwany współczynnik niskiej iradiancji. Panele monokrystaliczne tracą mniej niż polikrystaliczne przy obniżonym natężeniu światła, ale różnica nie przekracza 5%. Przy krystalicznym panelu opisanym w karcie produktu (sprawność ogniwa 15-17%) i współczynniku temperaturowym -0,4%/°C powyżej 25°C, w upalny dzień moduł straci około 8% mocy względem warunków referencyjnych.

Cień na jednym ogniwie potrafi wyłączyć cały panel, jeśli nie ma diody blokującej. Moduły Crystalline mają ją w standardzie, co oznacza, że zacienione ogniwo zostaje odcięte, a reszta pracuje dalej, ale z obniżoną wydajnością. Bez diody cień na dolnym rzędzie ogniw obniży napięcie całego modułu i kontroler wejdzie w tryb ochronny.

Żywotność panelu krystalicznego w polskim klimacie wynosi 25-30 lat, z czego pierwsze 10 lat to gwarancja producenta na utrzymanie co najmniej 90% mocy nominalnej. Po 25 latach większość modułów traci nie więcej niż 20% mocy. Degradacja wynika z utleniania połączeń srebrnych w ogniwach i mikrouszkodzeń krzemu pod wpływem cykli termicznych.

Co dokupić do kompletnego zestawu 100W

Sam panel nie wystarczy do działającej instalacji. Lista niezbędnych elementów obejmuje kontroler ładowania, akumulator, kable, złącza i zabezpieczenia. Pominięcie któregokolwiek z tych elementów albo uniemożliwia pracę systemu, albo skraca jego żywotność.

• Kontroler ładowania 10A PWM lub MPPT minimum 10A, by buforować skoki prądu przy przejściach chmur.
• Akumulator 12V 50-100Ah AGM do kampera, żelowy do łodzi, litowy do instalacji, gdzie waga ma znaczenie.
• Kable solarne 4 mm² podwójnie izolowane, odporne na UV, zgodne z normą EN 50618.
• Złącza MC4 komplet męski i żeński, zaciskane specjalną zaciskarką, nie śrubokrętem.
• Bezpiecznik 20A z oprawką umieszczony 15-20 cm od bieguna akumulatora.
• Inwerter 12V/230V tylko gdy potrzebne gniazdko 110V, sinusoida modyfikowana do prostych urządzeń, czysta do elektroniki.

Koszt pełnego zestawu w 2024 roku: panel 100W Crystalline 280-420 PLN, kontroler PWM 60-120 PLN, kontroler MPPT 220-380 PLN, akumulator AGM 50Ah 280-380 PLN, akumulator litowy 50Ah 750-1100 PLN, kable i złącza 80-150 PLN, inwerter 300W 150-300 PLN. Pełna instalacja w wariancie AGM z kontrolerem PWM to wydatek 850-1300 PLN, w wariancie MPPT z litem 1700-2400 PLN.

Nie używaj inwertera sinusoidalnego modyfikowanego do ładowarek, pomp i sprężarek. Te urządzenia mają silniki, które przy zniekształconej sinusoidzie przegrzewają się i tracą sprawność. Czysta sinusoida jest droższa, ale chroni sprzęt.

Najczęstsze błędy przy montażu panelu 100W

Zbyt cienki kabel to błąd numer jeden. Przy 5 m kabla 2,5 mm² spadek napięcia wynosi około 0,8V, co przy panelu dającym 17,1V oznacza stratę 5%. Kabel 4 mm² obniża tę stratę do 0,5V, a 6 mm² do 0,3V. Różnica przekłada się na 0,5 Ah dziennie w pełnym słońcu.

Drugi błąd to brak zabezpieczenia przed odwrotną polaryzacją. Akumulator podłączony odwrotnie do kontrolera pali elektronikę w sekundę. Prosty bezpiecznik w linii dodatniej albo dioda Schottky'ego za kilka złotych chroni przed tym scenariuszem. Większość kontrolerów ma zabezpieczenie, ale polegać wyłącznie na nim to ryzyko.

Montaż w pełnym słońcu letnim na dachu o temperaturze 65°C obniża sprawność o 16%. Współczynnik temperaturowy -0,4%/°C oznacza, że każdy stopień powyżej 25°C kosztuje 0,4% mocy. W Polsce w lipcu na dachu kampera temperatura ogniwa sięga 60-70°C, co przekłada się na realne 14-18% mniej energii niż w warunkach referencyjnych STC. Panel zamontowany kilka centymetrów nad powierzchnią (z przerwą powietrzną) traci 3-5% mniej.

Brak wentylacji między panelem a dachem to kolejna częsta wpadka. Szczelne przyklejenie panelu bez przerwy powietrznej powoduje, że ciepło nie odprowadza się spod modułu. Efekt: ogniwo pracuje w wyższej temperaturze i traci dodatkowe 4-6% wydajności. Zostawienie 3-5 cm szczeliny wentylacyjnej obniża temperaturę o 8-12°C.

Zawsze zostawiaj 10-15% zapasu mocy panelu ponad planowane zużycie. W grudniu w Polsce panel 100W daje realnie 30-50% mocy nominalnej, więc planowanie instalacji wyłącznie na warunki letnie skończy się rozczarowaniem w pozostałych porach roku.

Kiedy panel krystaliczny 100W nie wystarczy

Jeśli zapotrzebowanie dobowe przekracza 50 Ah w kamperze albo 35 Ah na łodzi, jeden panel 100W nie pokryje potrzeb. W takim wypadku rozsądniejszy jest drugi moduł połączony równolegle niż przechodzenie na większy, droższy panel 200W. Równoległe połączenie dwóch modułów 100W daje większą elastyczność: gdy jeden ulegnie uszkodzeniu, drugi nadal pracuje.

W instalacjach zimowych pracujących na Suwalszczyźnie lub Podhalu panel 100W pokryje jedynie podstawowe potrzeby. Średnie nasłonecznienie zimowe w tych regionach to około 1,5-2,5 kWh/m² dziennie, co przy panelu 100W oznacza 20-30 Ah dziennie. To wystarczy na ładowanie telefonów i krótkie oświetlenie, ale nie na lodówkę kompresorową 40W pracującą 24h.

Nie ma sensu montować panelu 100W na łodzi, gdzie zużycie prądu sięga 100 Ah dziennie. Klimatyzacja morska 12V, system audio i oświetlenie kabinowe zjeżdżają akumulator szybciej, niż jeden moduł jest w stanie go naładować. Tam potrzeba 300-500W paneli, najlepiej na stelażu z możliwością obrotu za słońcem.

Źródła danych i normy

Specyfikacja techniczna panelu 100W 12V Crystalline: moc 100W, napięcie pracy 17,1V, prąd 5,8A, napięcie jałowe 20-22V DC, kod produktu 37100, UPC 787769371007.

Normy i standardy branżowe: IEC 61215 (testy paneli krystalicznych), IEC 62852 (złącza MC4), PN-EN 50618 (kable solarne), PN-EN 62109-1 (bezpieczeństwo przetworników mocy), IEC 62509 (kontrolery PV), norma EN 50549 (wymagania przyłączeniowe instalacji PV).

Dane klimatyczne dla Polski: średnie roczne nasłonecznienie wg danych Instytutu Meteorologii i Gospodarki Wodnej (imgw.pl), dane operacyjne z farm fotowoltaicznych PSE S.A. oraz operatorów sieci dystrybucyjnych.

Przed zakupem akumulatora sprawdź jego kompatybilność z kontrolerem niektóre starsze modele PWM nie obsługują chemii litowej. Dokumentacja techniczna kontrolera zawiera tabelę napięć dla każdego typu akumulatora. Jeśli w niej brakuje pozycji "LiFePO4", wybierz kontroler MPPT z jawnie wymienioną obsługą tej chemii.
