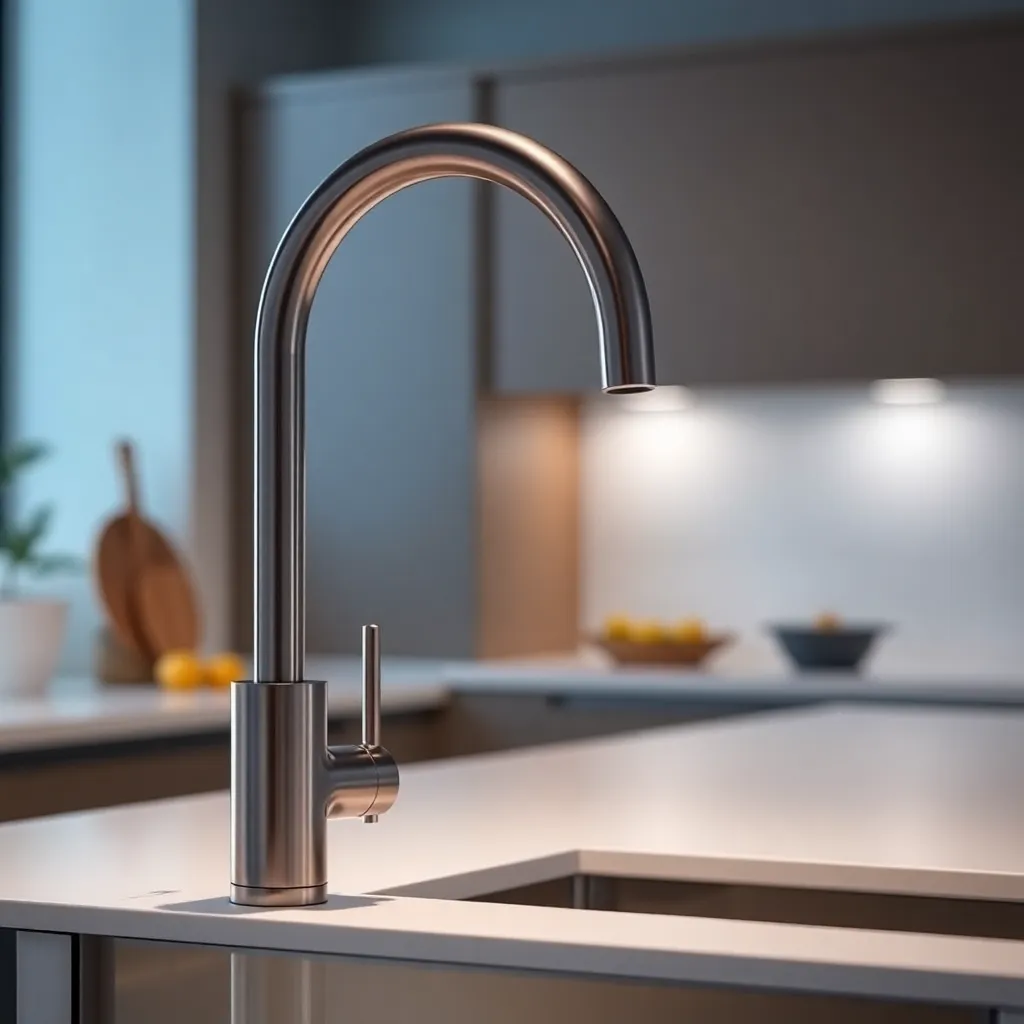

Bateria Franke Onyx z wyciąganą wylewką – innowacyjny design 2026

Bateria Franke Onyx z wyciąganą wylewką nowoczesne rozwiązanie do każdej kuchni

Szukasz baterii, która poradzi sobie z myciem i jednocześnie nie zabierze połowy przestrzeni nad zlewozmywakiem? Bateria kuchenna z wyciąganą wylewką to rozwiązanie, które łączy funkcjonalność z estetyką i właśnie dlatego coraz więcej osób decyduje się na ten typ armatury. Model Franke Onyx wyróżnia się na tle konkurencji kilkoma detalami, które mają znaczenie w codziennym użytkowaniu, szczególnie gdy kuchnia jest sercem domu, a zlewozmywak pracuje od rana do wieczora.

• Bateria Franke Onyx z wyciąganą wylewką nowoczesne rozwiązanie do każdej kuchni
• Ceramiczna głowica co warto wiedzieć
• Montaż wyciąganej wylewki krok po kroku
• Dokumentacja techniczna i rysunek złożeniowy
• Bateria Franke Onyx z wyciąganą wylewką

W tym artykule przeanalizuję, dlaczego ceramiczna głowica stanowi tak istotny element konstrukcyjny, jak przebiega montaż wyciąganej wylewki w praktyce oraz jakie dokumenty techniczne warto mieć pod ręką przed rozpoczęciem instalacji. Nie będę however recenzować designu ani oceniać walorów estetycznych skupię się na tym, co przekłada się na bezawaryjne użytkowanie przez lata.

Ceramiczna głowica co warto wiedzieć

Serce każdej baterii kuchennej to głowica element odpowiadający za precyzyjne mieszanie strumienia wody i regulację jego temperatury. W modelu Franke Onyx producent zastosował ceramiczną głowicę, co nie jest przypadkowym wyborem konstrukcyjnym, lecz odpowiedzią na fundamentalny problem mechanicznych rozwiązań stosowanych w tańszych bateriach.

Ceramiczne wkłady działają na zasadzie dwóch płytek z twardego tlenku glinu (Al₂O₃), które przylegają do siebie z mikroskopijną precyzją. Strumień wody przepływa między nimi, a zmiana pozycji dźwigni mieszacza powoduje przesunięcie jednej płytki względem drugiej, regulując szczelinę przepływu. Ponieważ powierzchnie są wypolerowane na poziomie nanometrów, tarcie jest minimalne głowica nie wymaga smarowania ani konserwacji przez cały okres eksploatacji.

Warto przeczytać także o Wymiana Wylewki W Baterii Kuchennej

W praktyce oznacza to kilka istotnych korzyści. Po pierwsze, szczelność ceramiczna nie zmienia się w czasie wkłady mechaniczne zużywają się, gdyuszczelki gumowe tracą elastyczność pod wpływem temperatury i skoków ciśnienia, co prowadzi do kapania z wylewki. Po drugie, reakcja na ruch dźwigni jest natychmiastowa nie ma opóźnienia między przesunięciem uchwytu a zmianą strumienia. Po trzecie, ceramiczna konstrukcja jest odporna na zanieczyszczenia obecne w wodzie wodociągowej piasek, drobiny rdzy czy osady wapienne nie powodują jej awarii.

Dla użytkownika końcowego najważniejsze jest to, że głowica ceramiczna eliminuje konieczność regulacji po kilku miesiącach użytkowania. Bateria działa tak samo precyzyjnie w piątym roku eksploatacji jak w pierwszym dniu po montażu pod warunkiem że instalacja wodna została wykonana zgodnie ze sztuką i że na podejściu wodnym zamontowano filtry osadcze.

Ciśnienie robocze i jego znaczenie dla trwałości

ceramiczna głowica ma określony zakres ciśnienia roboczego, w którym funkcjonuje bezawaryjnie. Typowo jest to przedział od 0,5 do 5 barów dla ciśnienia statycznego i od 1 do 5 barów dla ciśnienia dynamicznego (podczas przepływu). Jeśli instalacja wodna w budynku generuje ciśnienie wyższe niż 5 barów co zdarza się w niektórych osiedlowych systemach wodociągowych konieczne jest zamontowanie reduktora ciśnienia przed baterią. W przeciwnym razie nawet najtrwalsze ceramiczne wkłady ulegają przyspieszonemu zużyciu.

Zobacz Uszczelka Rowkowa Obrotowej Wylewki Baterii 35

Objawem zbyt wysokiego ciśnienia jest charakterystyczny szum przepływu, słyszalny nawet przy niewielkim otwarciu dźwigni, oraz nadmierna siła strumienia, która utrudnia precyzyjne dozowanie wody. Warto o tym pamiętać szczególnie w domach jednorodzinnych, gdzie instalacja nie jest tak stabilna jak w budynkach wielorodzinnych z hydroforami.

Czynniki wpływające na żywotność głowicy ceramicznej

Żywotność ceramicznej głowicy szacuje się na około 500 000 cykli przełączenia przy założeniu, że użytkownik wykonuje średnio 50 operacji dziennie, daje to ponad 27 lat bezawaryjnej pracy. To dane teoretyczne, ale oddają skalę przewagi nad głowicami maszynowymi, których trwałość rzadko przekracza 50 000 cykli.

Na żywotność wpływają trzy główne czynniki: jakość wody (twardość, obecność zanieczyszczeń mechanicznych), stabilność ciśnienia w instalacji oraz właściwy montaż. Jeśli woda wodociągowa ma twardość przekraczającą 15°N, osad wapienny może gromadzić się w komorze ceramicznej i utrudniać płynną pracę płytek. W takich przypadkach zaleca się instalację zmiękczacza wody lub przynajmniej filtra kulowego przed baterią.

Przeczytaj również o Jak dobrać baterię do umywalki długość wylewki

Montaż wyciąganej wylewki krok po kroku

Montaż baterii z wyciąganą wylewką różni się od instalacji standardowej baterii jedynie kilkoma dodatkowymi elementami przewodem elastycznym doprowadzającym wodę do głowicy wyciąganej oraz uchwytem mocującym wężyk w podstawie korpusu. Cały proces można podzielić na trzy fazy: przygotowanie otworu w zlewozmywaku lub blacie, zamocowanie korpusu baterii oraz podłączenie przewodów i weryfikację szczelności.

Przed przystąpieniem do instalacji należy zamknąć dopływ wody na rozdzielaczu lub głównym zaworze mieszkaniowym. Następnie trzeba odkręcić nakrętki mocujące stary element armatury jeśli wymieniamy baterię i oczyścić powierzchnię wokół otworu montażowego z resztek silikonu lub starego uszczelniacza. W przypadku nowego zlewozmywaka warto sprawdzić, czy otwór ma średnicę zgodną z instrukcją producenta baterii typowo jest to 35 mm, ale zawsze należy zweryfikować ten parametr w dokumentacji technicznej.

Przygotowanie podzespołów przed instalacją

W opakowaniu baterii Franke Onyx znajdują się wszystkie niezbędne elementy: korpus baterii, podkładki uszczelniające (zarówno od spodu blatu jak i od góry), nakrętka mocująca, elastyczne wężyki przyłączeniowe (długości 450 mm, zakończone gwintem 3/8 cala), wężyk wyciągany wewnętrzny oraz obejma mocująca. Przed wsunięciem korpusu w otwór warto rozłożyć wszystkie części na czystej powierzchni i sprawdzić, czy żaden z elementów nie nosi śladów uszkodzeń transportowych.

Elastyczne wężyki przyłączeniowe mają określoną długość roboczą nie wolno ich skracać ani wydłużać samodzielnie, ponieważ każda modyfikacja wpływa na szczelność połączeń i może prowadzić do mikrowycieków w miejscach gwintów. Jeśli odległość między otworem montażowym a podejściami wodnymi przekracza zasięg wężyków, należy zastosować przedłużki lub przewody sztywne ale decyzję o tym podejmuje hydraulik na podstawie warunków lokalnych.

Mocowanie korpusu detale, które mają znaczenie

Korpus baterii wkłada się od góry przez otwór montażowy, a następnie od spodu nakłada podkładkę uszczelniającą ta od spodu ma kształt stożkowy, co pozwala jej dopasować się do nierówności powierzchni i stworzyć szczelną barierę między korpusem a blatem. Nakrętka mocująca dokręca się momentem 20-25 Nm zbyt słabe dokręcenie skutkuje luzem i ryzykiem przesuwania baterii, zbyt mocne może spowodować pęknięcie podkładki lub odkształcenie korpusu.

Po zamocowaniu korpusu przystępuje się do podłączenia wężyków elastycznych do podejść wodnych. Gwinty należy uszczelnić taśmą PTFE minimum trzy pełne obroty, startując od drugiego zwoju gwintu, w kierunku dokręcania. Nie wolno stosować konopi lnianych ani past uszczelniających na bazie silikonu przy gwintach tego typu, ponieważ mogą one wchodzić w reakcję z materiałem wężyków i powodować korozję.

Podłączenie wyciąganej wylewki i pierwsze uruchomienie

Wężyk wyciągany przeprowadza się przez korpus baterii ma on zazwyczaj średnicę 4 mm i jest wykonany z tworzywa odpornego na ciśnienie do 10 barów. Jeden koniec wężyczka podłącza się do ceramicznej głowicy wewnątrz korpusu, drugi pozostaje swobodny i po zamontowaniu obudowy wylewki łączy się z dyszą wyciąganą. Obejma mocująca zakładana jest na wężyk w połowie jego długości roboczej jej zadaniem jest zapobieganie nadmiernemu obciążeniu połączenia podczas wysuwania i chowania wylewki.

Po zakończeniu podłączeń wszystkich przewodów należy stopniowo odkręcić zawory dopływowe i sprawdzić szczelność połączeń. Przez pierwsze kilka minut warto obserwować okolice nakrętek i gwintów ewentualny mikrowyciek objawia się pojedynczą kroplą wody pojawiającą się w stałym miejscu. Jeśli szczelność jest zachowana, można uruchomić baterię w trybie normalnej eksploatacji.

Dokumentacja techniczna i rysunek złożeniowy

Dla instalatorów i użytkowników, którzy chcą zrozumieć budowę baterii lub zweryfikować szczegóły wymiarowe, producent udostępnia pełną dokumentację techniczną. Instrukcja montażu w formacie PDF zawiera zarówno opis procedury instalacyjnej, jak i specyfikację materiałową poszczególnych podzespołów warto ją zachować nie tylko na czas montażu, ale również na wypadek przyszłych prac serwisowych.

Rysunek złożeniowy o objętości 77 KB precyzyjnie ilustruje rozkład wszystkich elementów konstrukcyjnych: korpusu, głowicy ceramicznej, dźwigni mieszacza, uszczelek, wężyków elastycznych i mocowań. Dla hydraulika taki dokument stanowi punkt odniesienia przy ewentualnej wymianie zużytych części pozwala zidentyfikować numer katalogowy każdego podzespołu i zamówić go bez konieczności demontażu całej baterii.

Co zawiera instrukcja montażu

Instrukcja montażu dostępna jest w dwóch wersjach: skróconej (3 MB) oraz rozszerzonej (5 MB). Wersja skrócona zawiera sekwencję kroków instalacyjnych w formie graficznej zdjęć z naniesionymi oznaczeniami i jest wystarczająca dla doświadczonego hydraulika. Wersja rozszerzona dodaje tabele tolerancji wymiarowych, opis warunków eksploatacyjnych oraz wykaz narzędzi wymaganych do prawidłowego wykonania instalacji.

Zarówno instrukcja skrócona, jak i rozszerzona uwzględniają specyfikę montażu w różnych konfiguracjach zlewozmywaków przy jednocześnie montowanych podajnikach wody przefiltrowanej, w sąsiedztwie koszy odpływowych oraz przy nietypowych głębokościach blatów. Każda konfiguracja jest opatrzona osobnym schematem, co eliminuje niejasności przy nietypowych aranżacjach kuchni.

Dlaczego warto zachować dokumentację

Współczesne kuchnie projektowane są z myślą o wieloletniej eksploatacji, a wymiana baterii kuchennej to zadanie, które wykonuje się średnio raz na 10-15 lat. Zachowanie dokumentacji technicznej pozwala w przyszłości przeprowadzić wymianę zużytych uszczelek lub głowicy bez konieczności wzywania hydraulika wystarczy zamówić odpowiednią część na podstawie numeru katalogowego z rysunku złożeniowego i wykonać wymianę samodzielnie, korzystając z instrukcji.

Dokumentacja przydaje się również w sytuacji, gdy podczas użytkowania pojawia się nietypowy objaw na przykład nierównomierny strumień wody lub zmiana siły oporu dźwigni mieszacza. Rysunek złożeniowy pozwala wówczas zidentyfikować, który podzespół może być przyczyną problemu, zanim hydraulik zacznie rozbiórkę na ślepo.

Normy i przepisy dotyczące instalacji armatury sanitarnej

Instalacja baterii kuchennej w budynkach mieszkalnych podlega wymogom określonym w normie PN-EN 817 dotyczącej armatury sanitarnej do instalacji wody pitnej. Norma ta definiuje między innymi szczelność połączeń gwintowych, wymaganą długość wężyków elastycznych oraz dopuszczalne ciśnienie robocze. Każda bateria wprowadzana na rynek polski musi spełniać te wymagania, co jest potwierdzone deklaracją zgodności wydawaną przez producenta.

Dla inwestorów indywidualnych norma PN-EN 817 nie narzuca obowiązku samodzielnej weryfikacji wystarczy, że montaż przeprowadzi osoba z odpowiednimi kwalifikacjami, która na koniec wystawi protokół odbioru instalacji. Jednak znajomość podstawowych wymagań normy pozwala świadomie ocenić jakość wykonanej instalacji i uniknąć typowych błędów, takich jak stosowanie niewłaściwych uszczelek czy niedokładne dokręcenie połączeń.
