Budowa grzejnika panelowego: płyty i konwektory

Patrzysz na grzejnik panelowy w swoim mieszkaniu i zastanawiasz się, dlaczego jedne grzeją równo, a inne ledwo dają radę przy niskiej temperaturze wody? Ten stalowy olbrzym to nie prosty radiator, ale sprytna konstrukcja ewoluująca od lat 70., z płytami grzewczymi zgrzewanymi w kanały wodne i konwektorami pompującymi ciepło do powietrza. Rozłożymy to na części pierwsze: od historii zmian pod dyktando nauki o cieple i norm ekologicznych, przez typy jak 11, 22 czy 33 oznaczające liczbę płyt i konwektorów, po praktyczne detale podłączeń dolnych czy bocznych - żebyś mógł zmierzyć stary model, wybrać nowy i zamontować bez wpadek.

• Ewolucja budowy grzejnika panelowego
• Płyty grzewcze grzejnika panelowego
• Kanały wodne w płytach grzejnika
• Konwektory w grzejniku panelowym
• Typy grzejników panelowych 11 22 33
• Przepływ ciepła w grzejniku panelowym
• Wymiana ciepła płytami grzejnika
• Pytania i odpowiedzi: Budowa grzejnika panelowego

Ewolucja budowy grzejnika panelowego

Stalowe grzejniki panelowe narodziły się pod koniec lat 70. jako odpowiedź na rosnące zapotrzebowanie na efektywne ogrzewanie bloków. Początkowo proste płyty z kanałami wodnymi dawały podstawowe ciepło, ale szybko ewoluowały dzięki badaniom termodynamiki. Producentów napędzała potrzeba maksymalizacji wymiany ciepła przy mniejszym zużyciu energii grzewczej. Do lat 90. dodano konwektory, co podniosło wydajność o kilkadziesiąt procent. Dziś, w erze niskotemperaturowych pomp ciepła, konstrukcja dostosowana jest do norm UE jak dyrektywa ErP, ograniczająca straty.

Zmiany w budowie wynikały z rosnącej wiedzy o konwekcji i promieniowaniu. Wczesne modele typu 11 miały tylko dwie płyty grzewcze, bez dodatkowych blaszek. Lata 80. przyniosły typy 22 z konwektorami, zwiększając moc grzewczą. Normy ekologiczne z 2000 roku wymusiły mniejsze gabaryty przy wyższej efektywności. Grzejniki stały się cieńsze, z gładkimi lub falistymi ścianami zewnętrznymi dla lepszego designu i montażu.

Praktycznie, ewolucja ułatwia modernizacje instalacji centralnego ogrzewania. Stare grzejniki z bocznym podłączeniem wymieniasz na dolne, kompatybilne z termostatycznymi zaworami. W 2023 roku badania instytutów grzewczych potwierdziły, że nowsze modele oszczędzają do 15% energii w porównaniu do poprzedników. To nie teoria - instalatorzy widzą to na co dzień w blokach z wielkiej płyty.

Płyty grzewcze grzejnika panelowego

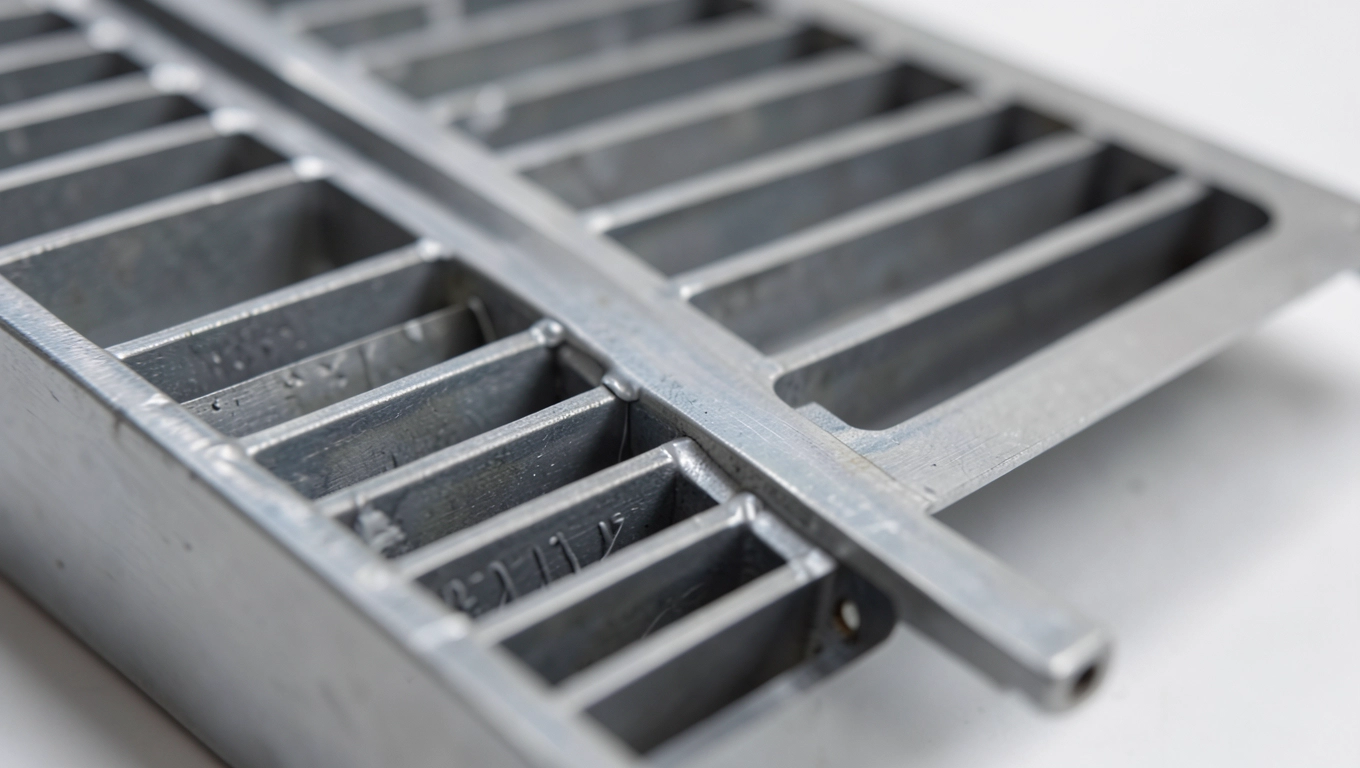

Płyty grzewcze to serce grzejnika panelowego, zbudowane z dwóch arkuszy stali niskowęglowej o grubości 0,4-0,6 mm. Zgrzewa się je ultradźwiękowo, tworząc płaską strukturę z wewnętrznymi kanałami. Powierzchnia zewnętrzna bywa gładka lub falista, co wpływa na estetykę i montaż przy oknie. Każda płyta waży kilka kilogramów, ale całość jest lekka dzięki optymalizacji. To rdzeń przenoszący ciepło z czynnika grzewczego do pomieszczenia.

Proces produkcji płyt zaczyna się od wyprofilowania blach na prasach. Krawędzie zgrzewa się szczelnie, by woda nie uciekała. W typowych grzejnikach stosuje się 2-3 płyty, zależnie od typu. Faliste płyty zwiększają powierzchnię oddawania ciepła o 10-20%. Montaż wymaga uwagi na podłączenia - boczne ułatwiają w ciasnych niszach, dolne w nowoczesnych instalacjach.

Trwałość płyt zależy od jakości stali i powłok antykorozyjnych. Woda z inhibitorami rdzy przedłuża życie do 20 lat. Przy pomiarze starego modelu sprawdzaj liczbę płyt przez otwory wentylacyjne. Nowe modele mają oznaczenia laserowe dla łatwego wyboru zamiennika.

Kanały wodne w płytach grzejnika

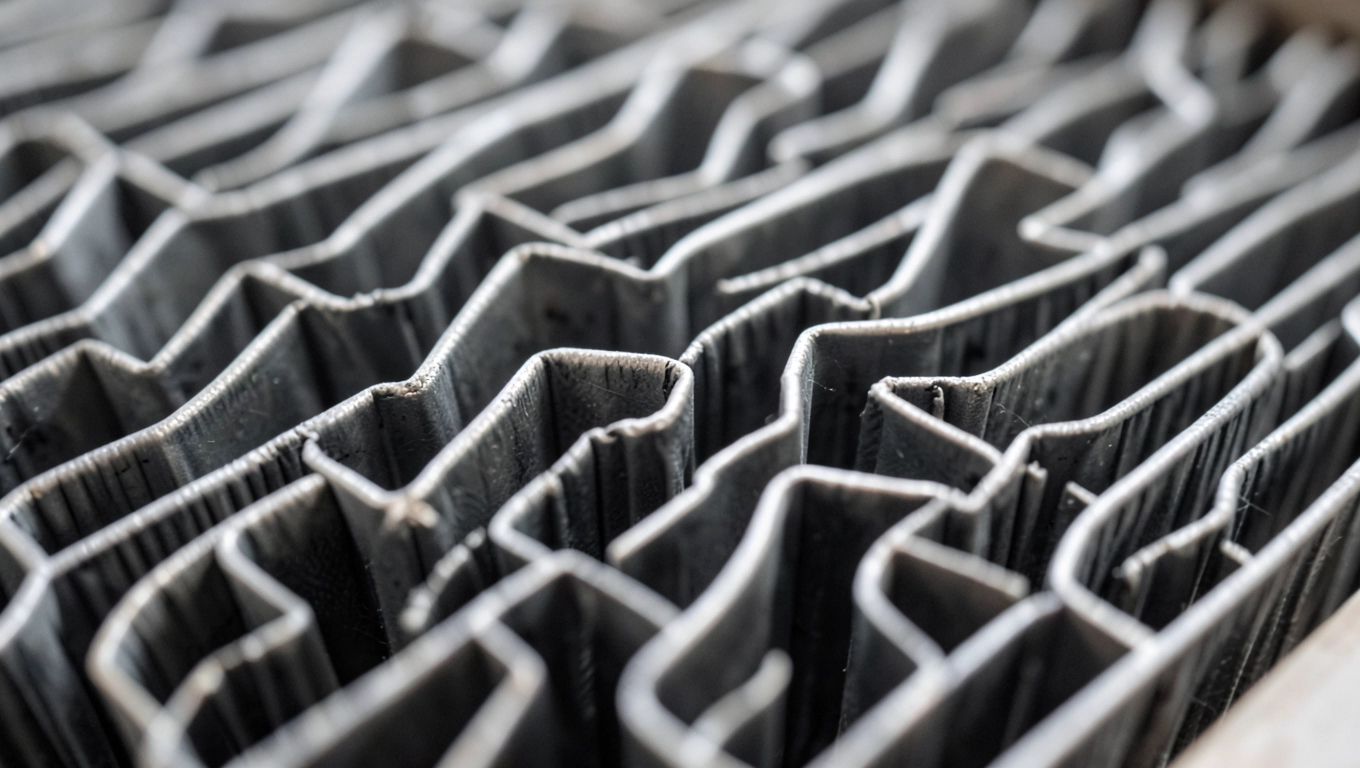

Kanały wodne w płytach to sieć wąskich przestrzeni między zgrzewanymi blaszkami, o przekroju 1-2 cm szerokości. Czynnik grzewczy płynie nimi zygzakiem, maksymalizując kontakt z powierzchnią. Wejście i wyjście kanałów łączy kolektor dolny lub boczny. Przepływ reguluje zawór termostatyczny, dostosowując temperaturę do pomieszczenia. To zapewnia równomierne ogrzewanie bez gorących plam.

Schemat przepływu jest prosty: zimna woda wpływa kolektorem dolnym, nagrzewa płytę i wychodzi górą cieplejsza. Długość kanałów w standardowym grzejniku 600x1000 mm to kilkadziesiąt metrów. Minimalna prędkość przepływu to 0,1 m/s, by uniknąć hałasu. W niskotemperaturowych systemach kanały są szersze dla lepszej cyrkulacji.

• Kanały pionowe: dominują w modelach z dolnym podłączeniem, ułatwiając montaż.
• Kanały poziome: w starszych z bocznym podłączeniem, łatwiejsze do odpowietrzania.
• Spirale wzmacniające: w zaawansowanych płytach, redukujące naprężenia termiczne.

Podczas pomiaru starego grzejnika sprawdź przekrój kolektorów - wąskie blokują przepływ w pompach ciepła. Czyszczenie kanałów co 5 lat zapobiega osadom wapiennym, podnosząc wydajność.

Konwektory w grzejniku panelowym

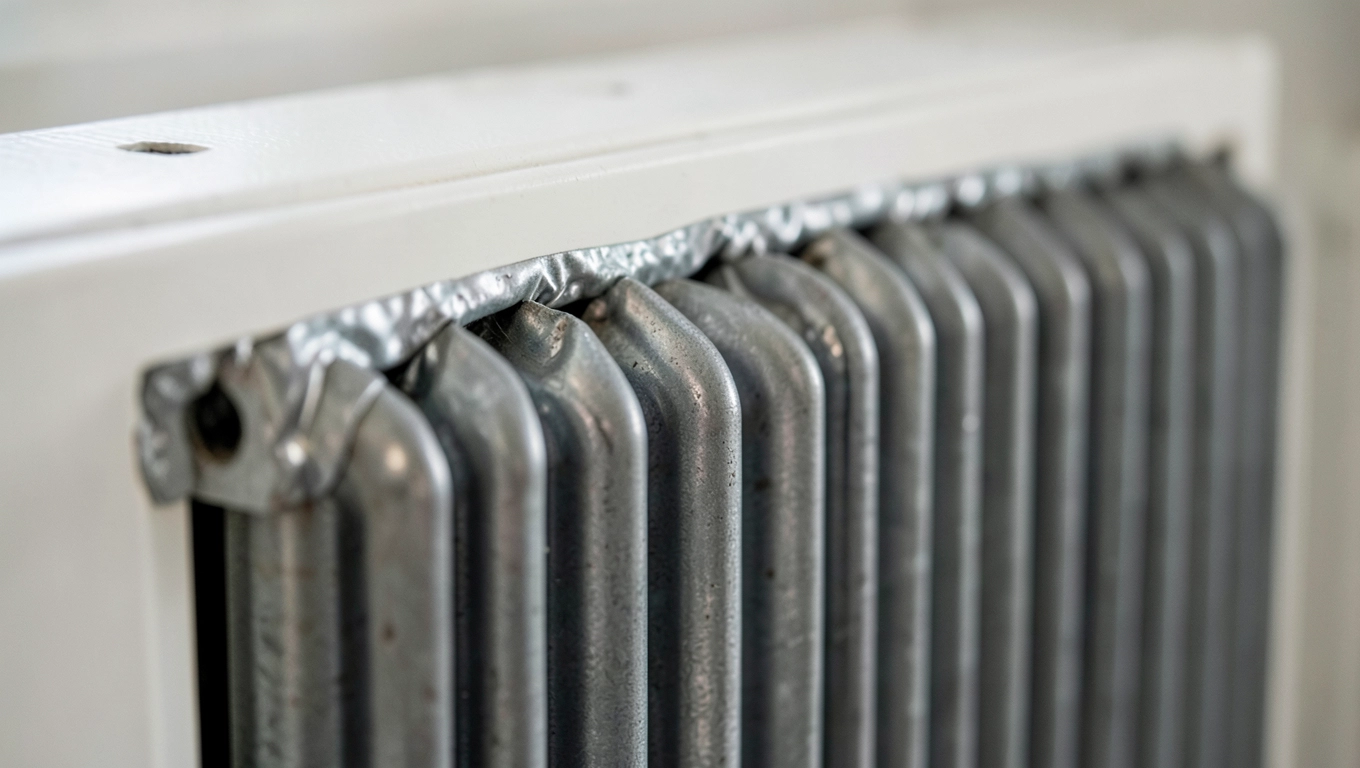

Konwektory to pofalowane blachy przyspawane między płytami grzewczymi, zwiększające konwekcję powietrza. Ich falisty kształt tworzy turbulencje, unosząc ciepłe powietrze szybciej. W typie 11 brak konwektorów, w 22 dwa, w 33 trzy. Powierzchnia konwektorów to nawet 30% całkowitej, boostując moc grzewczą. Montaż ich nie wpływa na podłączenia, ale podnosi wysokość grzejnika.

Mechanizm działania: nagrzana płyta ogrzewa konwektor, ten chłodzi powietrze i wypycha je w górę. Efekt? Zwiększenie wydajności cieplnej o 50% w porównaniu do gołych płyt. Blacha konwektorowa ma otwory wentylacyjne dla swobodnego przepływu. W łazienkach faliste ściany konwektorów schną ręczniki efektywniej.

Przy wyborze zwracaj uwagę na gładkość powierzchni - szorstkie lepiej oddają ciepło. Konwektory maluje się proszkowo dla ochrony przed wilgocią. W starszych instalacjach ich brak powoduje nierówne grzanie podłogi.

Typy grzejników panelowych 11 22 33

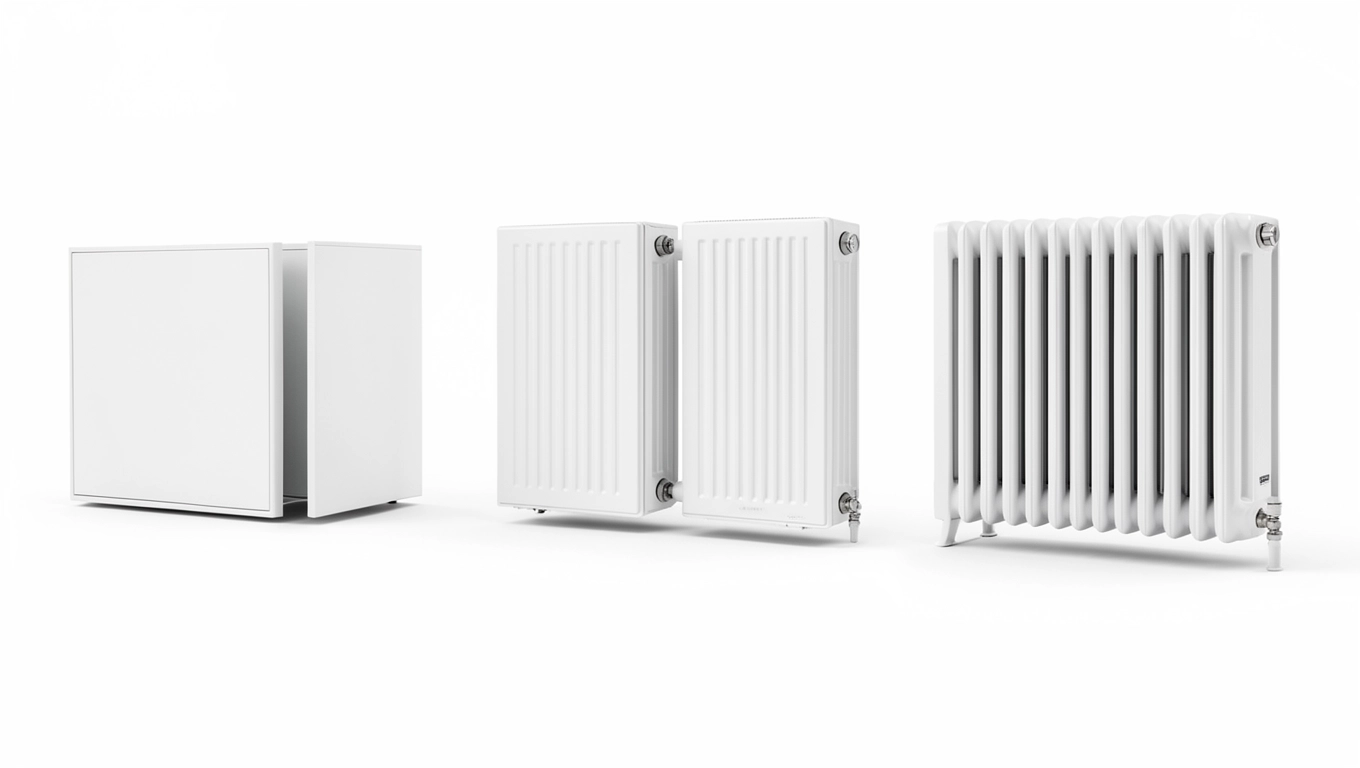

Typy grzejników oznaczają liczbę płyt grzewczych i konwektorów: 11 to dwie płyty bez konwektorów, idealne do małych pomieszczeń. Typ 22 ma dwie płyty i dwa konwektory, standard w salonach. 33 to trzy płyty z trzema konwektorami dla dużych przestrzeni. Oznaczenie pomaga w doborze mocy - np. 600x1600 mm typ 22 daje 2000 W przy 75/65/20°C.

Typ 21 z jednym konwektorem to kompromis dla kuchni. Podłączenia boczne pasują do 11 i 22, dolne do wszystkich. Przy pomiarze liczymy żeberka przez maskownicę.

• Typ 11: niska wysokość, oszczędny w energii.
• Typ 22: uniwersalny, dominuje w instalacjach.
• Typ 33: wysoka moc, dla chłodów.

Przepływ ciepła w grzejniku panelowym

Przepływ ciepła zaczyna się od wejścia czynnika grzewczego do kolektora dolnego. Woda o temperaturze 60-80°C rozlewa się kanałami, oddając energię płytom. Prędkość 0,2 m/s zapewnia turbulentny przepływ bez strat. Zawór termostatyczny dławi strumień, gdy pomieszczenie osiągnie 20°C. Cały obieg trwa sekundy, dzięki niskiej objętości wody - ok. 5 litrów w standardzie.

W bocznym podłączeniu przepływ jest poziomy, łatwiejszy do regulacji. Dolne redukuje pęcherze powietrza. W niskotemperaturowych systemach dłuższe kanały kompensują niższą deltę T. Monitoruj ciśnienie - powyżej 10 bar grozi wyciekiem.

Schemat przepływu wizualizuj jako rzekę ciepła: dolny kolektor rozdziela, górny zbiera schłodzoną wodę. To minimalizuje straty na przewodzeniu.

Wymiana ciepła płytami grzejnika

Wymiana ciepła płytami odbywa się przez promieniowanie (60%) i konwekcję (40%). Promieniowanie nagrzewa ściany i meble równomiernie, bez prądów powietrza. Płyty o temperaturze 50°C oddają 100 W/m². Faliste ściany zwiększają emisję. W połączeniu z konwektorami efektywność rośnie dwukrotnie.

Konwekcja wspomagana konwektorami unosi powietrze, mieszając je w pomieszczeniu. Dla 20 m² typ 22 wystarcza przy 45°C wody z pompy ciepła. Straty przez izolację tylną to tylko 5%, dzięki piankom.

Praktyczna rada: miernik IR pokaże różnicę temperatur płyt - równa oznacza dobry przepływ. Nowe powłoki lakiernicze poprawiają emisję o 10%.

Pytania i odpowiedzi: Budowa grzejnika panelowego

• Jak jest zbudowany stalowy grzejnik panelowy?

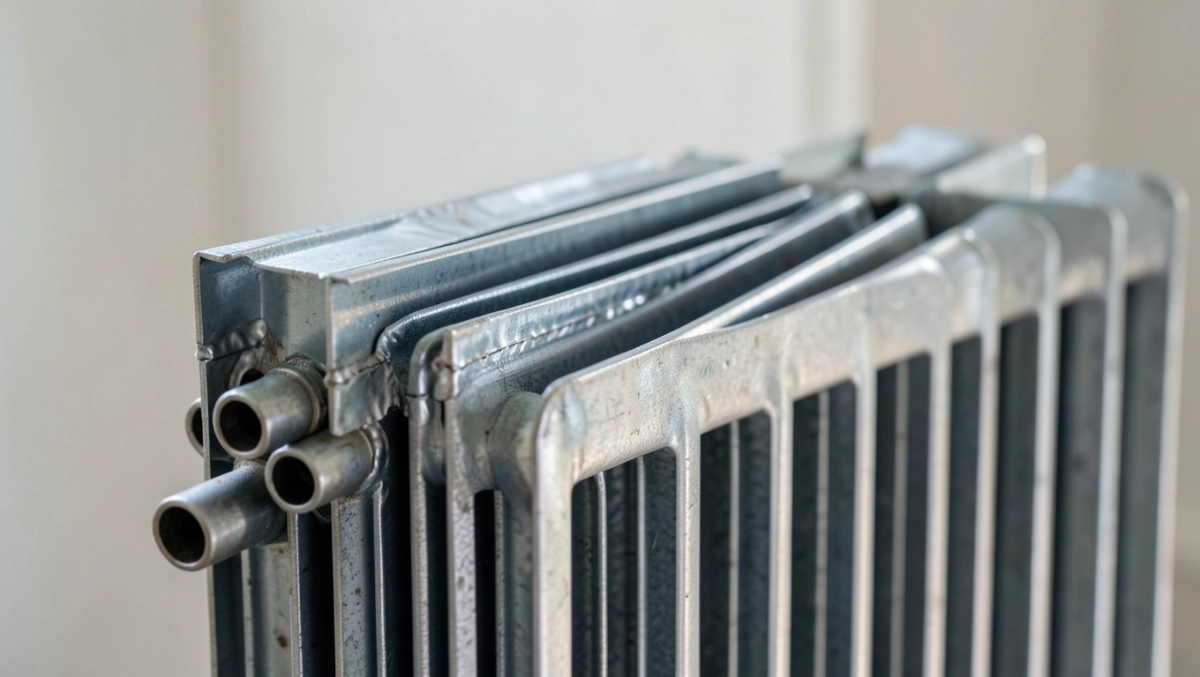

  Stalowy grzejnik panelowy to prosta, ale genialna konstrukcja: składa się z dwóch lub więcej stalowych płyt grzewczych, które są zgrzewane w kanały wodne. Między nimi chowają się konwektory - pofalowane blaszki, które mieszają ciepłe powietrze i pompują więcej ciepła do pokoju. Całość obudowana jest ramką i pokrywkami bocznymi, a woda krąży przez podłączenia dolne lub boczne.

• Czym jest płyta grzewcza w grzejniku panelowym?

  Płyta grzewcza to serce grzejnika: dwa arkusze blachy wyprofilowane i zespawane, tworzące płaskie kanały, którymi płynie gorąca woda. Powierzchnia płyty nagrzewa się równomiernie i oddaje ciepło przez promieniowanie - cicho i bez prądów powietrza, jak ciepła ściana.

• Co oznaczają typy grzejników panelowych, jak 11, 22 czy 33?

  Typy opisują liczbę płyt i konwektorów: 11 to jedna płyta i jeden konwektor, 22 - dwie płyty i dwa konwektory, a 33 - trzy z trzema. Im wyższy typ, tym więcej mocy grzewczej, bo konwektory zwiększają konwekcję powietrza o nawet 50 procent. Wybierz pod rozmiar pokoju i system grzewczy.

• Po co służą konwektory w grzejniku panelowym?

  Konwektory to pofalowane blachy przyspawane między płytami - działają jak turbodoładowanie. Zwiększają powierzchnię wymiany ciepła i wymuszają ruch powietrza, co podnosi wydajność całego grzejnika. Bez nich grzałbyś tylko promieniowaniem, wolniej i słabiej.

• Jakie podłączenia mają grzejniki panelowe i dlaczego to ważne?

  Podłączenia bywają dolne (ukryte pod grzejnikiem, idealne do zabudowy), boczne (z przodu lub boku) albo kątowe. Wybór zależy od instalacji - dolne ułatwiają montaż w meblach, a boczne pasują do starszych systemów. Zawsze sprawdzaj odległości zaworów, żeby woda płynęła bez oporów.
