Strzałka na spodzie płytki – co naprawdę oznacza i kiedy musisz ją sprawdzić

Ta niepozorna strzałka na spodzie płytki to nie instrukcja montażu, lecz ślad po stemplu technologicznym z linii produkcyjnej, a jej ignorowanie potrafi kosztować kilka dni pracy i setki złotych na poprawkach. Różnica między estetycznie spójną podłogą a powierzchnią, która razi drobnymi, ale wyraźnymi niespójnościami w odcieniu albo rysunku, często zaczyna się od zrozumienia kilku znaków wytłoczonych w ceramice. Warto poświęcić im pięć minut, zanim ekipa glazurnicza rozprowadzi klej i zacznie układać pierwsze elementy.

• Skąd biorą się oznaczenia na spodzie płytki ceramicznej
• Strzałka a rzeczywisty kierunek wzoru co jest ważniejsze przy układaniu
• Inne oznaczenia na spodzie płytek, które warto znać
• Jak rozmawiać z glazurnikiem o oznaczeniach
• Najczęstsze błędy przy odczytywaniu symboli
• Kiedy strzałka może zmylić praktyczny scenariusz

Skąd biorą się oznaczenia na spodzie płytki ceramicznej

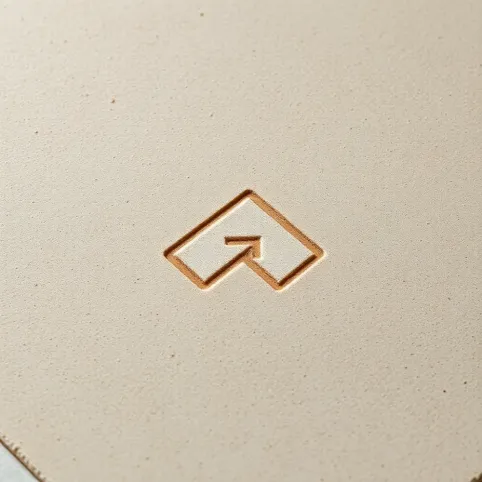

Strzałka pojawia się w trakcie prasowania proszku ceramicznego pod ciśnieniem rzędu 400-500 kg/cm², jeszcze zanim płytka trafi do pieca rozgrzanego do 1200°C. Stempel odciska jednocześnie markę producenta, kaliber, numer partii oraz właśnie ów grot wskazujący kierunek przesuwu formy. To ślad czysto technologiczny, powtarzalny dla każdej sztuki z danej linii produkcyjnej.

Wbrew popularnemu przekonaniu strzałka nie oznacza, w którą stronę płytka ma być zwrócona wzorem. Symbol informuje o orientacji elementu w maszynie, a nie o preferencjach projektanta wnętrz. Ten sam grot znajdziesz na płytkach jednokolorowych, szkliwionych, rektyfikowanych i gresowych, ponieważ wynika z cyklu wytwarzania, nie z wykończenia powierzchni.

Oprócz grotu na spodzie pojawiają się też inne znaki: logo wytwórcy, kod kraju produkcji (np. IT, ES, IN), partia wypału (lot), a także oznaczenia techniczne, takie jak klasa ścieralności PEI czy antypoślizgowość R9-R13. Wszystkie te informacje wytłaczane są w jednym przebiegu stempla, dlatego warto wiedzieć, co która cyfra lub litera oznacza, zanim zacznie się porównywać ceny w kartach produktowych.

Strzałka a rzeczywisty kierunek wzoru co jest ważniejsze przy układaniu

Kluczowa zasada, którą potwierdza wieloletnia praktyka na budowach: wzór i kaliber zawsze wygrywają ze strzałką. Jeśli producent rozrysował płyty drewnopodobne w taki sposób, że słoje biegną w jednym kierunku, a strzałka na spodzie pokrywa się z tym kierunkiem, montaż przebiega bez problemu. Jeśli jednak wzór wymaga obrócenia elementu o 180 stopni, lepiej zaufać rysunkowi i odwrócić płytkę, nawet jeśli grot wskazuje co innego.

Przyczyna leży w kalibracji, czyli procesie sortowania płytek po wypale na wymiary nominalne 600, 800 czy 1200 mm. Każda partia dostaje oznaczenie literowo-cyfrowe (np. 08L, 09R), a drobna różnica nawet 0,5 mm pomiędzy kalibrami potrafi stworzyć widoczne „schodki" na łączeniach. Kaliber zapisuje się na opakowaniu i na spodzie płytki, dlatego przed klejeniem należy porównać oznaczenia z każdego kartonu i wymieszać elementy z minimum trzech paczek, by wyrównać ewentualne odchylenia.

Przed rozpoczęciem pracy układa się 2-3 płytki na sucho w dwóch prostopadłych kierunkach, by sprawdzić spójność rysunku, nasycenia koloru i linii fugi. Ten test zajmuje pięć minut, a potrafi wykryć wadę partii, która przy pochopnym klejeniu skończyłaby się demontażem całej nawierzchni. Suche próby są szczególnie ważne przy gresach polerowanych i matowych, gdzie różnica tonalna bywa widoczna dopiero pod światło boczne.

Kiedy kierunek strzałki faktycznie ma znaczenie

Strzałka staje się drogowskazem przy płytkach z wyraźnym deseniem kierunkowym: imitacjach drewna, betonu z przetarciami czy marmurów z żyłkami biegnącymi w jednym kierunku. Ułożenie wszystkich elementów zgodnie z grotem gwarantuje spójność optyczną, a przypadkowa rotacja prowadzi do efektu „szachownicy", który trudno zamaskować nawet grubą fugą. Zasada ta dotyczy również gresów technicznych z mikrofazą, gdzie kierunek szlifowania wpływa na odbijanie światła.

Przy płytkach jednokolorowych lub drobnoziarnistych mozaikach kierunek strzałki nie wpływa na wygląd posadzki. Można wtedy układać elementy tak, by zminimalizować ilość cięć i odpadów, niezależnie od oznaczenia na spodzie.

Inne oznaczenia na spodzie płytek, które warto znać

Poza strzałką na spodzie płytki ceramicznej producenci umieszczają cały zestaw symboli technicznych zgodnych z normą PN-EN 14411. Każdy z nich niesie konkretną informację o właściwościach użytkowych i pomaga dopasować materiał do konkretnego pomieszczenia, od łazienki po taras zewnętrzny.

Warto zapamiętać przynajmniej trzy symbole, które pojawiają się na każdej paczce: kaliber, tonację i klasę PEI. Pierwszy chroni przed „schodkami" na łączeniach, drugi informuje o spodziewanym zróżnicowaniu koloru, a trzeci mówi, jak długo szkliwo wytrzyma codzienne użytkowanie. Świadomy inwestor pyta o te trzy wartości jeszcze przed zakupem, co pozwala uniknąć reklamacji po ułożeniu nawierzchni.

Jak rozmawiać z glazurnikiem o oznaczeniach

Dobry fachowiec sam zwraca uwagę na kaliber i kierunek wzoru, ale warto mu towarzyszyć przy odbiorze pierwszych kartonów. Wystarczy poprosić o wyjęcie po jednej płytce z trzech różnych paczek i porównanie oznaczeń na spodzie jeśli kaliber się zgadza, a tonacja mieści się w normie V2-V3, można spokojnie kontynuować klejenie. Gdy kaliber się różni, lepiej zatrzymać montaż do wyjaśnienia z dostawcą.

Przy płytkach drewnopodobnych i marmurowych warto od razu ustalić z wykonawcą kierunek układania: prostopadle do okna, wzdłuż dłuższego boku pomieszczenia czy klasycznie w cegiełkę z przesunięciem o 1/3 długości. Wybór kierunku wpływa na optyczne proporcje wnętrza i powinien być podjęty przed przyklejeniem pierwszego elementu. Zmiana koncepcji w połowie pracy oznacza przycinanie płytek, marnotrawstwo materiału i dodatkowy koszt rzędu 15-20% wartości zamówienia.

Najczęstsze błędy przy odczytywaniu symboli

Najczęściej powtarzanym błędem jest traktowanie strzałki jako instrukcji montażu wzoru. Efektem są podłogi z widocznymi „przeskokami" tonalnymi, zwłaszcza przy gresach polerowanych, gdzie każda płytka reaguje na światło nieco inaczej w zależności od położenia w formie. Drugi błąd to ignorowanie kalibru i układanie płytek z dwóch różnych partii obok siebie, co skutkuje różnicą szerokości fugi od 2 do 5 mm.

Trzeci problem pojawia się przy zakupie płytek z różnych dostaw, nawet tego samego modelu i producenta. Numer partii zmienia się co kilka tygodni, a tonacja potrafi przesunąć się o pół stopnia w skali Lab. Dlatego przy dużych powierzchniach powyżej 30 m² zamawia się materiał z jednej dostawy albo z zapasem 10% na wypadek konieczności uzupełnień w przyszłości.

Przy płytkach rektyfikowanych symbol ⌗ oznacza cięcie krawędzi maszynowe, co pozwala na fugę minimalną 1,5 mm, ale jednocześnie wymaga idealnie równego podłoża. Różnica poziomów większa niż 2 mm/m spowoduje „klawiszowanie" na łączeniach, czego żaden symbol nie skompensuje. W takich przypadkach konieczna jest wylewka samopoziomująca o grubości 3-10 mm, zgodna z PN-EN 13813.

Nigdy nie ignoruj oznaczenia R9-R13 w łazience lub strefie wejściowej. Płytka o klasie R9 przy mokrej nawierzchni zmniejsza współczynnik tarcia do poziomu, na którym ryzyko poślizgnięcia rośnie trzykrotnie. Norma DIN 51130 wymaga minimum R10 w pomieszczeniach mokrych i R11 na pochylniach zewnętrznych.

Kiedy strzałka może zmylić praktyczny scenariusz

Wyobraźmy sobie gres rektyfikowany 60 × 60 cm w imitacji betonu z delikatnymi przetarciami. Strzałka na spodzie wskazuje kierunek północ-południe, ale wzór przetarć biegnie najlepiej w kierunku wschód-zachód. Doświadczony glazurnik wie, że w takiej sytuacji należy odwrócić wszystkie elementy i zaufać rysunkowi, a nie technologicznemu grotowi. Posadzka zyskuje spójność optyczną, a strzałka pozostaje jedynie śladem produkcyjnym, niewidocznym po ułożeniu.

Przy płytkach mozaikowych, gdzie wzór powstaje z siatki połączonych elementów, strzałka bywa wręcz myląca, bo pokazuje orientację jednego mikroelementu, a nie całej kompozycji. W takich przypadkach kluczowy staje się kierunek rysunku na siatce oraz oznaczenie partii. Dokumentacja fotograficzna spodu mozaiki pomaga przy reklamacji, gdyby okazało się, że siatka została błędnie złożona w fabryce.

Na tarasach zewnętrznych strzałka traci znaczenie zupełnie, bo liczy się spadek 1,5-2% w kierunku odpływu, mrozoodporność (E ≤ 0,5%) oraz klasa antypoślizgowości minimum R11. Zgodnie z normą PN-EN 14411 gres niskonasiąkliwy zachowuje stabilność wymiarową w temperaturach od -30°C do +70°C, ale tylko wtedy, gdy podłoże zostało wykonane z dylatacjami co 3-4 metry.

Strzałka na spodzie płytki ceramicznej to technologiczny ślad po stemplu, nie instrukcja montażu. Liczy się wzór, kaliber, tonacja i klasa ścieralności, a nie grot wskazujący kierunek przesuwu formy. Świadomy inwestor sprawdza oznaczenia przed klejeniem, miesza płytki z kilku kartonów i dokumentuje numer partii. Dzięki temu posadzka zachowuje spójność koloru, wzoru i wymiaru przez lata, bez konieczności kosztownych poprawek.

Przy planowaniu zakupu powyżej 30 m² warto skonsultować specyfikację techniczną z doradcą, który zweryfikuje kaliber, tonację i klasę antypoślizgowości w kontekście konkretnego pomieszczenia. Dobrze dobrane oznaczenia na spodzie płytki to pierwsza linia obrony przed reklamacją i gwarancja, że efekt końcowy odpowiada wizualizacji z katalogu.

Źródła danych i norm: PN-EN 14411 (płytki ceramiczne prasowane na sucho), DIN 51130 (klasyfikacja antypoślizgowa), PN-EN 13813 (podkłady podłogowe), materiały dydaktyczne Instytutu Techniki Budowlanej, karty techniczne producentów gresu dostępne na ich stronach internetowych.
