Czy przy pompie ciepła musi być ogrzewanie podłogowe

Podłogowe a grzejniki przy pompie ciepła

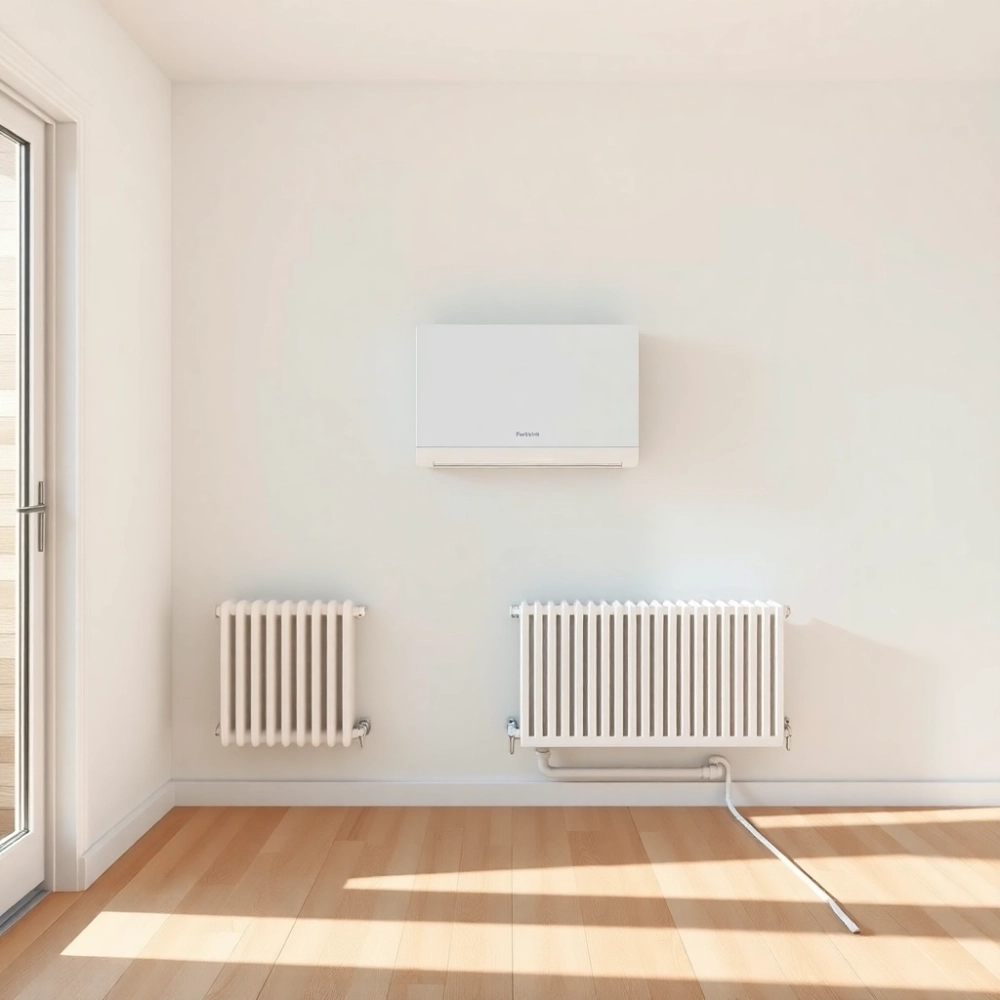

Pompa ciepła nie wymaga ogrzewania podłogowego w sensie prawnym ani technicznym. Współpracuje również z grzejnikami ściennymi, a nawet z klimakonwektorami. Kluczem jest temperatura zasilania instalacji.

• Podłogowe a grzejniki przy pompie ciepła
• Jaka temperatura zasilania dla pompy ciepła z podłogówką
• Kiedy ogrzewanie podłogowe jest konieczne przy pompie ciepła

Podłogówka pracuje z wodą o temperaturze 28-35°C. Grzejniki, zależnie od wielkości, potrzebują 45-55°C w budynkach starszych i 40-45°C w nowo budowanych. Różnica 10-15°C wydaje się niewielka, ale dla pompy ciepła oznacza spadek współczynnika SCOP o 15-25%.

Fizyka jest prosta. Sprężarka w pompie zużywa najwięcej energii właśnie na podniesienie temperatury czynnika. Im niższa temperatura docelowa, tym mniej prądu pobiera urządzenie. Grzejnik o mocy 1500 W przy 55°C odda te 1500 W przy 35°C, ale jego powierzchnia musi być wtedy 2,5-krotnie większa.

W praktyce oznacza to, że w domu z grzejnikami płytowymi C22 pompa ciepła powietrze-woda o mocy 9 kW pokryje zapotrzebowanie 120 m² budynku energooszczędnego. Przy ogrzewaniu podłogowym ta sama pompa obsłuży spokojnie 140-160 m² przy niższych kosztach eksploatacji.

Przewaga podłogówki nie ogranicza się do temperatury. Równomierny rozkład ciepła przez dużą powierzchnię eliminuje konwekcję powietrza. Unoszenie kurzu maleje, a odczuwalny komfort pojawia się już przy temperaturze powietrza o 1-2°C niższej niż przy grzejnikach. To kolejny sposób na obniżenie rachunków.

Kiedy grzejniki mają sens przy pompie ciepła

Modernizacja istniejącego budynku to pierwszy scenariusz, w którym warto zachować grzejniki. Skuwanie wylewek w już zamieszkałym domu generuje koszty i bałagan, które niweczą oszczędności na eksploatacji pompy.

Drugi scenariusz to pomieszczenia o podwyższonych wymaganiach, takie jak łazienki z suszarką na ręczniki czy przedsionki wymagające szybkiego nagrzania. Grzejnik drabinkowy przy pompie ciepła sprawdza się lepiej niż podłogówka, bo reaguje w kilkanaście minut zamiast w godziny.

Trzecia sytuacja to mała powierzchnia zabudowy, na przykład dom typu stodoła 80 m² na planie kwadratu. Tam podłogówka daje niewiele ponad to, co dają dobrze dobrane grzejniki, a koszt instalacji różni się o kilkanaście tysięcy złotych.

Jaka temperatura zasilania dla pompy ciepła z podłogówką

Projektowanie instalacji podłogowej przy pompie ciepła zaczyna się od krzywej grzewczej. Sterownik pogodowy mierzy temperaturę zewnętrzną i na jej podstawie ustawia temperaturę wody w obiegu. Przy -15°C na zewnątrz woda powinna mieć maksymalnie 35°C, a przy +5°C wystarczy 28°C.

Gęstość rur w podłodze wynosi standardowo 15-20 cm w strefach brzegowych i 20-25 cm w pozostałej części pomieszczenia. Rozstaw 15 cm daje moc 80-100 W/m² przy 30°C podłogi, a rozstaw 25 cm około 50-60 W/m². Prawidłowy dobór wymaga obliczenia zapotrzebowania na ciepło każdego pomieszczenia osobno, z uwzględnieniem strat przez ściany, okna i wentylację.

Norma PN-EN 1264 reguluje projektowanie ogrzewania podłogowego. Maksymalna temperatura powierzchni podłogi w strefie stałego pobytu nie może przekraczać 29°C, a w strefach brzegowych przy oknach 35°C. Przekroczenie tych wartości powoduje dyskomfort, a przy dłuższym oddziaływaniu także problemy zdrowotne związane z przegrzewaniem stóp.

Zasilanie i powrót rozdziela się przez rozdzielacz podłogowy z zaworami regulacyjnymi. Każda pętla powinna mieć możliwość indywidualnego odcięcia i regulacji przepływu. Nierównomierny rozkład temperatur w poszczególnych pokojach to najczęstsza przyczyna skarg na ogrzewanie podłogowe w budynkach, gdzie rozdzielacz nie ma zaworów termostatycznych.

Kluczowy parametr przy doborze pompy ciepła do podłogówki to punkt biwalentny. Określa on temperaturę zewnętrzną, poniżej której pompa przestaje samodzielnie pokrywać zapotrzebowanie i włącza się grzałka elektryczna. W budynku pasywnym punkt biwalentny wynosi -10 do -7°C, w energooszczędnym -7 do -5°C, a w starszym budownictwie często już -3°C.

Kiedy ogrzewanie podłogowe jest konieczne przy pompie ciepła

Obowiązek prawny nie istnieje. Przepisy budowlane nie nakładają wymogu stosowania ogrzewania podłogowego przy pompie ciepła. Są jednak sytuacje, w których rezygnacja z podłogówki oznacza znacząco wyższe koszty inwestycji lub eksploatacji.

Pierwszy przypadek to dom o bardzo niskim zapotrzebowaniu na ciepło, poniżej 50 W/m². Osiągnięcie takiego wyniku wymaga dobrej izolacji, szczelnych okien i wentylacji z odzyskiem ciepła. Grzejniki przy tak niskim zapotrzebowaniu stają się nieproporcjonalnie duże w stosunku do kubatury pomieszczeń, a podłogówka oddaje ciepło niemal niezauważalnie, co użytkownicy oceniają jako najwyższy komfort.

Drugi przypadek to pompy ciepła wysokotemperaturowe pracujące na czynniku R290 (propan). Takie urządzenia osiągają temperaturę zasilania 70-75°C, ale ich sprawność przy 35°C jest znacznie wyższa. Dobór mocy takiej pompy do podłogówki zmniejsza zużycie energii o 30-40% w porównaniu z pracą na grzejniki.

Trzeci scenariusz dotyczy domów z wentylacją mechaniczną nawiewno-wywiewną. Chłodna podłoga w połączeniu z ciepłym powietrzem wentylowanym tworzy stabilny gradient termiczny od dołu do góry. Taki układ sprzyja efektywności rekuperatora i zmniejsza ryzyko kondensacji pary wodnej w przegrodach.

Przy pompie ciepła powietrze-woda w budynku bez rekuperacji podłogówka wychładza się szybciej w pomieszczeniach z dużymi przeszkleniami. Konieczne jest wtedy zwiększenie gęstości rur w strefie okiennej do 10 cm lub montaż grzejników kanałowych w podłodze.

Decyzja o montażu podłogówki powinna zapaść na etapie projektu budowlanego, przed wylaniem wylewek. Dodanie ogrzewania podłogowego do gotowego domu wiąże się z koniecznością skucia posadzek, podniesienia poziomu podłóg o 8-12 cm i ponownego wykończenia. Koszt takiej operacji zwraca się przez obniżone rachunki za prąd dopiero po 12-18 latach.

Ograniczenia techniczne podłogówki przy pompie ciepła

Nie każda podłoga nadaje się do ogrzewania niskotemperaturowego. Parkiet drewniany o grubości powyżej 22 mm izoluje ciepło tak skutecznie, że temperatura podłogi przy 35°C zasilania nie osiąga komfortowych 26-28°C. Panele laminowane mają opór cieplny 0,10-0,15 m²K/W, a parkiet dębowy 0,20-0,25 m²K/W.

Norma PN-EN ISO 9239 dopuszcza stosowanie materiałów podłogowych o oporze cieplnym do 0,15 m²K/W. Przekroczenie tej wartości wymaga albo podniesienia temperatury zasilania do 40-45°C, albo rezygnacji z drewna na rzecz płytek ceramicznych lub kamiennych, których opór wynosi zaledwie 0,01-0,02 m²K/W.

Meble stojące bezpośrednio na podłodze, takie jak szafy wnękowe czy łóżka z pełnym dnem, blokują oddawanie ciepła. Powierzchnia zajęta przez meble nie powinna przekraczać 30% powierzchni pętli grzewczej, w przeciwnym razie temperatura podłogi w wolnych strefach wzrasta powyżej dopuszczalnych wartości.

Przy pompie ciepła gruntowej (solanka-woda) ograniczenia podłogówki są mniejsze niż przy powietrznej. Stała temperatura dolnego źródła (8-10°C przez cały rok) zapewnia stabilną pracę sprężarki nawet przy temperaturze zewnętrznej -20°C.

W budynkach z instalacją podłogową na całej powierzchni parteru warto rozważyć bufor ciepła o pojemności 30-50 litrów na każdy kilowat mocy pompy. Bufor wyrównuje pracę sprężarki, zmniejsza liczbę cykli załączeń i przedłuża żywotność urządzenia. Jego brak w instalacji podłogowej prowadzi do taktowania pompy przy niewielkim poborze ciepła, na przykład wiosenną porankiem, gdy temperatura zewnętrzna oscyluje wokół 5-10°C.

Dobór mocy pompy ciepła do podłogówki

Moc pompy dobiera się do zapotrzebowania budynku na ciepło przy najniższej temperaturze zewnętrznej występującej w danej strefie klimatycznej. Dla większości Polski przyjmuje się -20°C jako temperaturę obliczeniową, choć w praktyce przez 95% sezonu grzewczego temperatura nie spada poniżej -5°C.

Dla domu 150 m² o zapotrzebowaniu 60 W/m² (standard energooszczędny) moc grzewcza pompy wynosi 9 kW. Pompa powietrze-woda o tej mocy przy temperaturze -7°C i zasilaniu 35°C oddaje około 7,5 kW ciepła. Pokrycie pełnego zapotrzebowania wymaga wtedy włączenia grzałki elektrycznej o mocy 1,5 kW przez kilkanaście dni w roku.

Zbyt duża moc pompy to częstszy błąd niż zbyt mała. Pompa 12 kW w domu potrzebującym 6 kW pracuje w trybie krótkich cykli, szybko się zużywa i nie osiąga deklarowanego SCOP. Producenci zalecają dobór mocy na poziomie 80-100% zapotrzebowania obliczeniowego, a brakujące 10-20% pokrywa się grzałką.

Koszty eksploatacji: podłogówka kontra grzejniki

Różnica w kosztach prądu między podłogówką a grzejnikami przy tej samej pompie ciepła wynosi 800-1500 zł rocznie dla domu 150 m². Przy obecnych cenach energii elektrycznej 0,65 zł/kWh i zapotrzebowaniu 9000 kWh ciepła rocznie, podłogówka obniża zużycie prądu z 3000 do 2200 kWh.

Zwrot dodatkowej inwestycji w ogrzewanie podłogowe (średnio 150 zł/m² więcej niż instalacja grzejnikowa) następuje po 6-9 latach eksploatacji. Po tym okresie właściciel zaczyna generować czyste oszczędności. Przy żywotności pompy ciepła wynoszącej 18-22 lata to kilkadziesiąt tysięcy złotych różnicy.

Na ostateczną decyzję wpływa też dostępność dotacji. Program Moje Ciepło pokrywa do 21 tys. zł kosztów kwalifikowanych pompy powietrze-woda w nowym budownictwie, a Czyste Powietrze do 18,9 tys. zł w modernizowanych domach. Oba programy wymagają spełnienia warunku minimalnego SCOP, który łatwiej osiągnąć właśnie z podłogówką.

Źródła danych i norm: PN-EN 1264 (Ogrzewanie podłogowe), PN-EN ISO 9239 (Reakcja na ogień posadzek), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, dane NFOŚiGW o programach dotacyjnych, karty katalogowe producentów pomp ciepła. Strony referencyjne: nfosigw.gov.pl, gov.pl/web/klimat, en.normes-euro.com.
