Geberit Duofix Basic: instrukcja montażu krok po kroku

Redakcja 2026-02-26 22:30 | Udostępnij:

Stelaż podtynkowy Geberit Duofix Basic czeka na montaż, a ty już widzisz wiszącą miskę WC wiszącą w idealnej wysokości, bez kapania wody i z perfekcyjnym spłukiwaniem - tylko jeśli ogarniesz te kilka kluczowych kroków. Najpierw sprawdzisz pomiary i przygotujesz grunt, potem wyregulujesz wysokość do 112 cm pod swoją ścianę, podłączysz wodę z zaworem R1/2" i dostroisz spłuczkę Sigma do oszczędnych 3 czy 6 litrów. Bez pośpiechu, krok po kroku, unikniesz tych frustrujących wpadek, które psują humor w środku remontu łazienki.

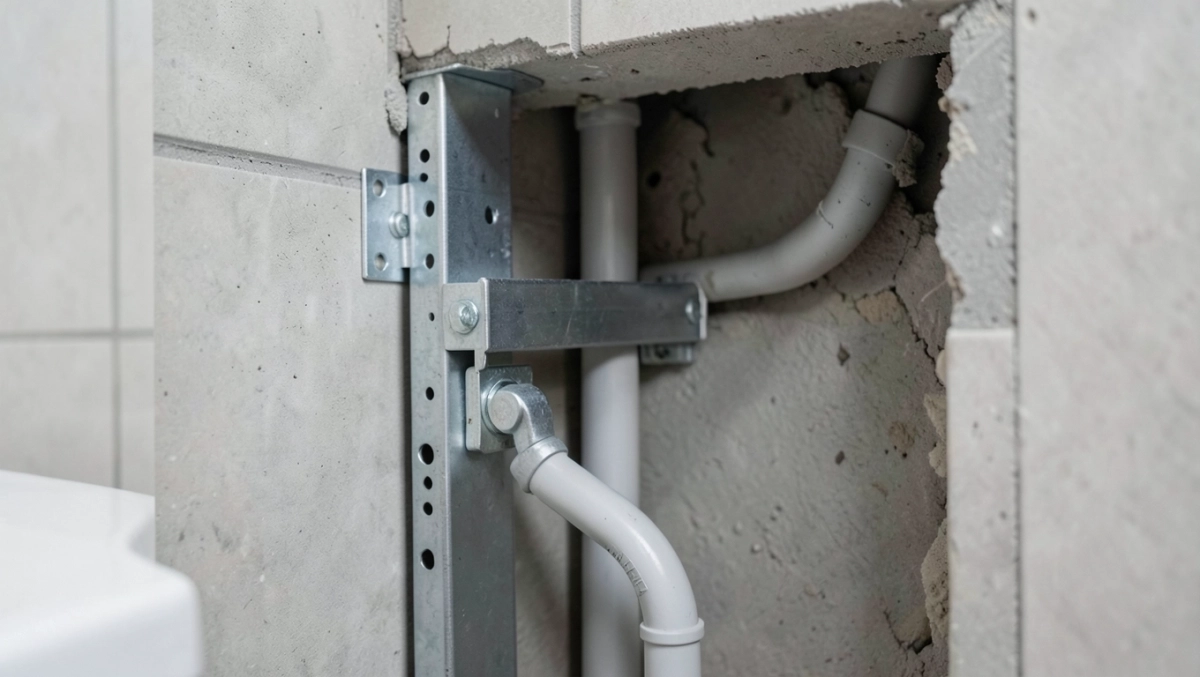

geberit duofix basic instrukcja montażu

Montaż Geberit Duofix Basic: przygotowanie i pomiary

Przed wbiciem pierwszego kołka do ściany podtynkowej, weź miarkę i poziomnicę - stelaż Geberit Duofix Basic ma bazowe wymiary 112 cm wysokości i 12 cm głębokości, co idealnie pasuje do cienkich ścian działowych. Sprawdź grubość swojej ściany, bo od tego zależy, czy dystansowe wsporniki będą potrzebne; dla standardowych 12 cm montujesz prosto. Wybierz miejsce nad podłogą, gdzie wisząca miska WC będzie na wygodnej wysokości - zazwyczaj 40-42 cm od podłogi do górnej krawędzi miski. Zbierz narzędzia: wiertarkę z wiertłami do betonu, klucz płaski, silikon sanitarny i tester ciśnienia wody. Unikniesz chaosu, układając wszystko na płaskiej powierzchni obok.

Geberit Duofix Basic to zestaw podtynkowy do misek wiszących, kompatybilny z большинścią prostokątnych misek WC o średnicy przyłącza 90 mm. Zrób wstępny szkic na ścianie ołówkiem: oznacz punkty kotwienia nóg nośnych w odstępach zgodnych z instrukcją, zawsze wypoziomuj podłogę. Jeśli ściana jest lekka, jak z płyt g-k, użyj kołków rozporowych dedykowanych; dla betonu zwykłe wystarczą. Pamiętaj o barierach akustycznych - stelaż ma wbudowane, ale dodaj maty antywibracyjne pod nogi dla ciszy spłukiwania. Ten etap to podstawa, bo błędy w pomiarach później kosztują godziny kucia.

Niezbędne narzędzia i materiały

  • Wiertarka udarowa z wiertłami 8-10 mm do betonu lub g-k
  • Poziomica laserowa lub bąbelkowa dłuższa niż 1 m
  • Miarka zwijana 5 m, ołówek i taśma malarska
  • Klucze płaskie 17-19 mm, śrubokręt krzyżakowy
  • Silikon sanitarny, tester szczelności wody, rękawice ochronne

Pomiary zrób dwa razy - raz na sucho z ustawionym stelażem bez misek, drugi po symulacji z wiszącą miską. Wysokość montażu wpływa na ergonomię; dla rodzin z dziećmi celuj niżej, dla dorosłych wyżej. Geberit podaje tolerancję na regulację, ale precyzja buduje pewność. Jeśli łazienka ma skosy, dostosuj nogi wstępne przed wierceniem otworów.

Zobacz także: Geberit Duofix Wymiary: Przewodnik po Rozmiarach

Regulacja wysokości Geberit Duofix Basic do 112 cm

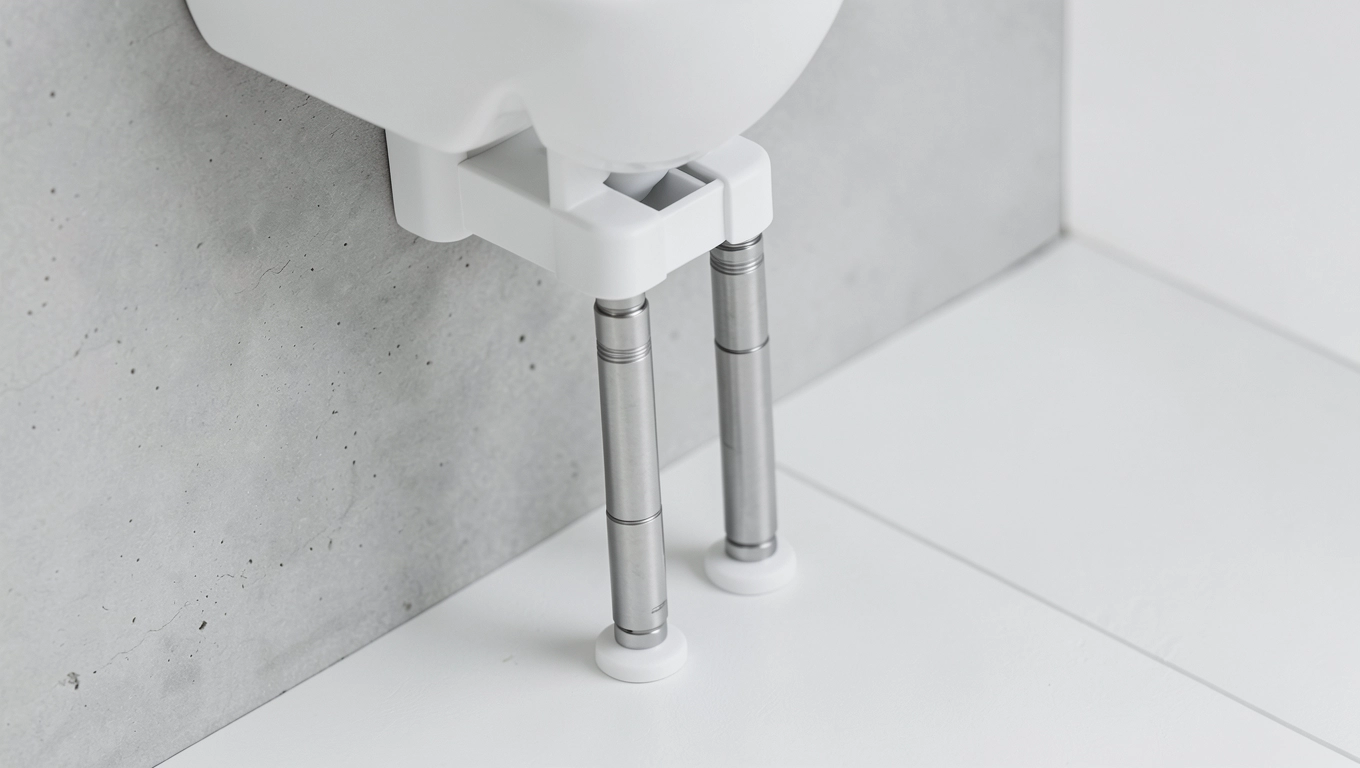

Regulacja wysokości Geberit Duofix Basic do 112 cm

Nogi nośne w Geberit Duofix Basic to serce regulacji - wysuwają się płynnie do 112 cm, dopasowując stelaż podtynkowski do wiszącej miski WC w ścianach od 0 do 20 cm grubości. Zaczynasz od rozłożenia stelaża na podłodze, odkręcasz blokady i wysuwasz teleskopy, zawsze sprawdzając poziomnicę na ramie. Kotwisz najpierw górne punkty do ściany, potem dolne, dokręcając śruby stopniowo, by uniknąć wygięcia. Ta elastyczność ratuje w starych łazienkach z nierównymi ścianami - regulacja trwa 10 minut, zamiast godzin szpachlowania. Poczujesz ulgę, gdy rama stoi idealnie prosto.

Ustaw wysokość miski WC na 40 cm od podłogi do osi przyłącza - to standard dla misek podtynkowych, zgodny z normami ergonomii PN-EN 997. Wysuń nogi, aż rama osiągnie 112 cm, i zablokuj klinami; dla wyższych misek dodaj przedłużki z zestawu. W ścianach działowych 12 cm głębia pasuje bez dystansów, ale zmierz dokładnie, bo nadmiar luzu powoduje wibracje przy spłukiwaniu. Testuj stabilność, naciskając rama dłonią - powinna stać jak skała. Ten krok buduje fundament pod resztę montażu.

Kroki regulacji krok po kroku

  • Rozłóż stelaż, odblokuj teleskopy nóg nośnych
  • Wysuń do żądanej wysokości (max 112 cm), sprawdź poziomnicą
  • Oznacz punkty wiercenia na ścianie taśmą
  • Wiertuj otwory, wbij kołki, dokręć śruby krzyżowo
  • Sprawdź pion i poziom, dokręć blokady

Po regulacji wysokość wpływa na kompatybilność z przyciskiem spłukującym - Sigma montuje się na froncie, więc rama musi być wypoziomowana. W łazienkach z podłogą ceramiczną podłóż pod nogi gumowe podkładki antypoślizgowe. Jeśli ściana jest wilgotna, odczekaj z montażem do wyschnięcia, by kołki trzymały. Majsterkowicze chwalą tę regulację za prostotę - jeden ruch i pasuje idealnie.

Zobacz także: Geberit Duofix montaż krok po kroku

Regulacja do 112 cm pozwala na instalację w niszach prysznicowych bez cięcia płytek. Zawsze dokumentuj wysokość zdjęciem przed zabudową, ułatwia to serwis. Ten element wyróżnia Duofix Basic wśród stelaży podtynkowych do wiszących misek.

Podłączenie wody R1/2 z zaworem w Geberit Duofix Basic

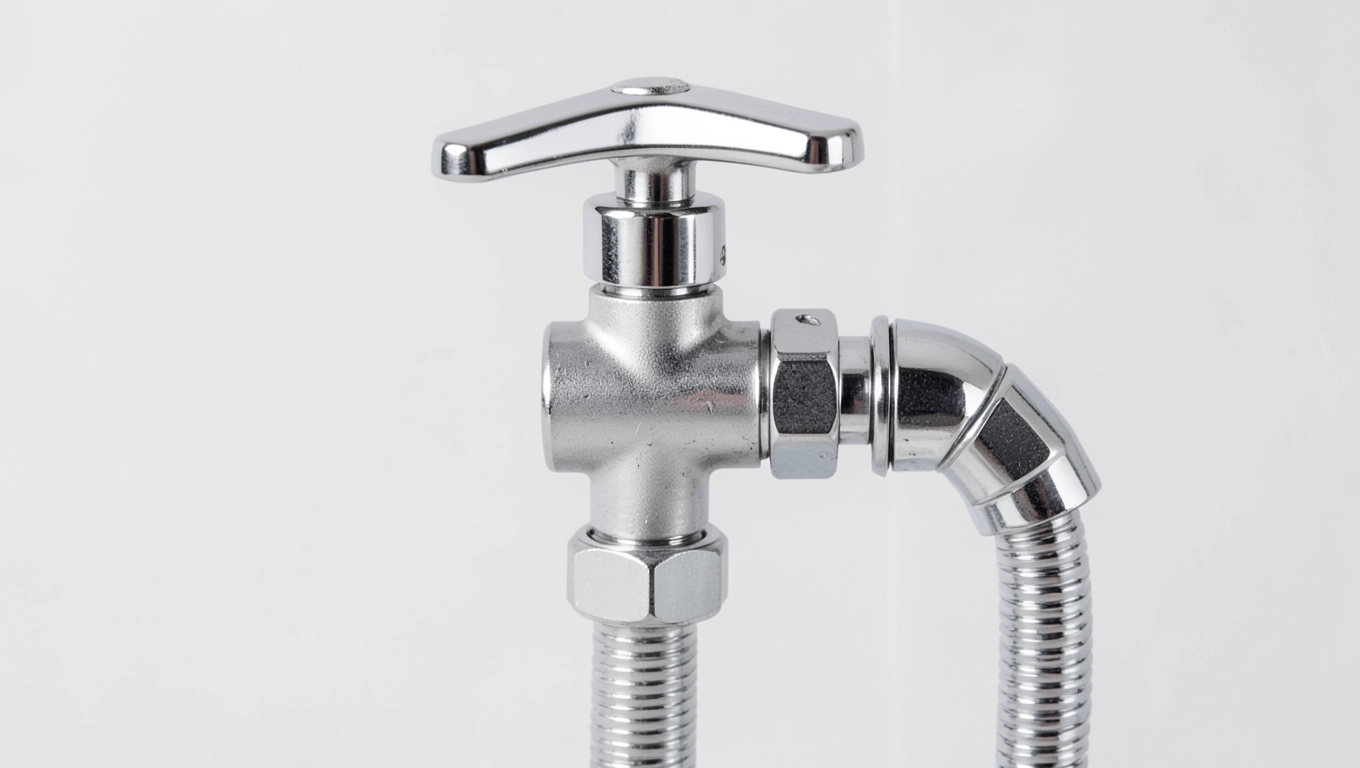

Podłączenie wody R1/2 z zaworem w Geberit Duofix Basic

Zintegrowany zawór kątowy R 1/2" w Geberit Duofix Basic to gotowe przyłącze wody z pokrętłem - podłączasz elastyczny wąż bezpośrednio, skręcając o rękę plus ćwierć obrotu. Najpierw zakręć główny zawór wody, podłącz wąż do stelaża, potem otwórz powoli, sprawdzając szczelność na łączeniach teflonem. Pokrętło wstępne reguluje ciśnienie, unikając szarpnięć w rurach. Ten plug-and-play oszczędza pół godziny w porównaniu do luźnych zaworów. Woda płynie, a ty oddychasz z ulgą - bez mokrej podłogi.

Przyłącze R 1/2" toleruje temperaturę do 60°C, co pasuje do ciepłej wody w podgrzewaczach przepływowych. Nawij teflonową taśmę na gwint 3-4 razy clockwise, by uszczelnić; przetestuj pod ciśnieniem 3 bar przez 5 minut. Jeśli wąż jest sztywny, wybierz elastyczny 3/8" na 1/2" redukcję z zestawu Geberit. Zawór kątowy integruje się z ramą, oszczędzając miejsce w ciasnych łazienkach. Podtynkowy stelaż zyskuje na kompaktowości.

Sprawdzenie szczelności

  • Zakręć wodę główną, podłącz wąż do zaworu R 1/2"
  • Otwórz pokrętło o 1/4, obserwuj krople
  • Użyj suchej szmatki na łączeniach na 10 min
  • Dokręć jeśli potrzeba, powtórz test

Po podłączeniu przetestuj temperaturę wody dłonią - powyżej 60°C grozi deformacją PVC w spłuczce. W instalacjach z wysokim ciśnieniem dodaj reduktor przed zaworem. Majsterkowicze doceniają ten element za brak dodatkowych części - wszystko w zestawie Duofix Basic.

Zawór z pokrętłem pozwala na łatwą regulację przepływu podczas montażu, co zapobiega zalaniu. Integracja z stelażem podtynkowym upraszcza pracę solo przy wiszących miskach WC.

Regulacja spłuczki Sigma w Geberit Duofix Basic

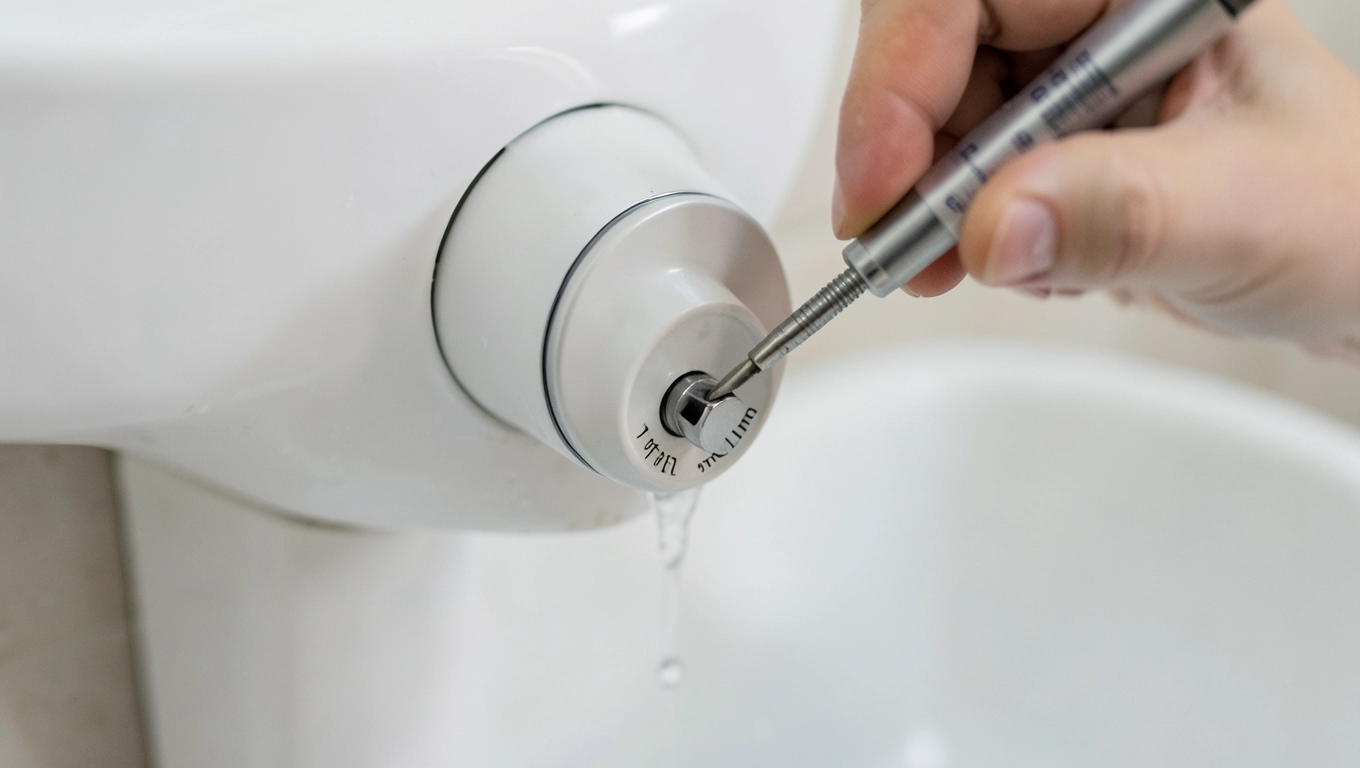

Regulacja spłuczki Sigma w Geberit Duofix Basic

Spłuczka Sigma w Geberit Duofix Basic fabrycznie nastawiona na dużą ilość 6-7 litrów i małą 3 litry - regulujesz zaworem u dołu zbiornika, obracając śrubokrętem o 1-2 mm na klik. Wlej wodę do pełna, spłucz testowo, mierząc zużycie w misce; dostrój, aż spłukiwanie czyści bez resztek. Ta precyzja oszczędza wodę i rachunki - z 3 litrów na małą porcję rocznie setki złotych mniej. Po regulacji przycisk spłukujący działa płynnie z wiszącą miską. Ulga, gdy wszystko działa jak należy.

Duża spłukanka na 6 l to optimum dla pełnego czyszczenia prostokątnych misek, mała 3 l dla oszczędności - kalibruj przy ciśnieniu 3 bar. Odkręć maskę serwisową, dostępną przez otwór rewizyjny, i obróć regulator zgodnie z oznaczeniami na zaworze. Testuj 5 razy, notując litraż; norma PN-EN 12541 wymaga min. 3 l skuteczności. Spłuczka Sigma integruje się z przyciskiem podtynkowym, bez luzów.

Regulacja krok po kroku

  • Wlej wodę do zbiornika, usuń powietrze z zaworu
  • Obróć regulator małej ilości na 3 l (strzałka w dół)
  • Dostrój dużą na 6 l, testując spłukiwanie
  • Zamknij maskę, sprawdź przez otwór rewizyjny
  • Powtórz po 24 h dla stabilizacji

Oszczędność wody z regulacją Sigma to realne 30% mniej zużycia w rodzinnej łazience. Kompatybilność z barierami akustycznymi tłumi hałas spłukiwania. Użytkownicy chwalą prostotę - jedna regulacja na lata.

Fabryczne ustawienia pasują do większości wiszących misek WC, ale dostrojenie pod swoją instalację podnosi efektywność. Spłuczka z regulacją ilości to klucz do ekologicznego montażu podtynkowego.

Wysoka precyzja zaworu Sigma zapobiega przelewom, nawet przy zmiennym ciśnieniu wody.

Sprawdzenie ciśnienia 3 bar w Geberit Duofix Basic

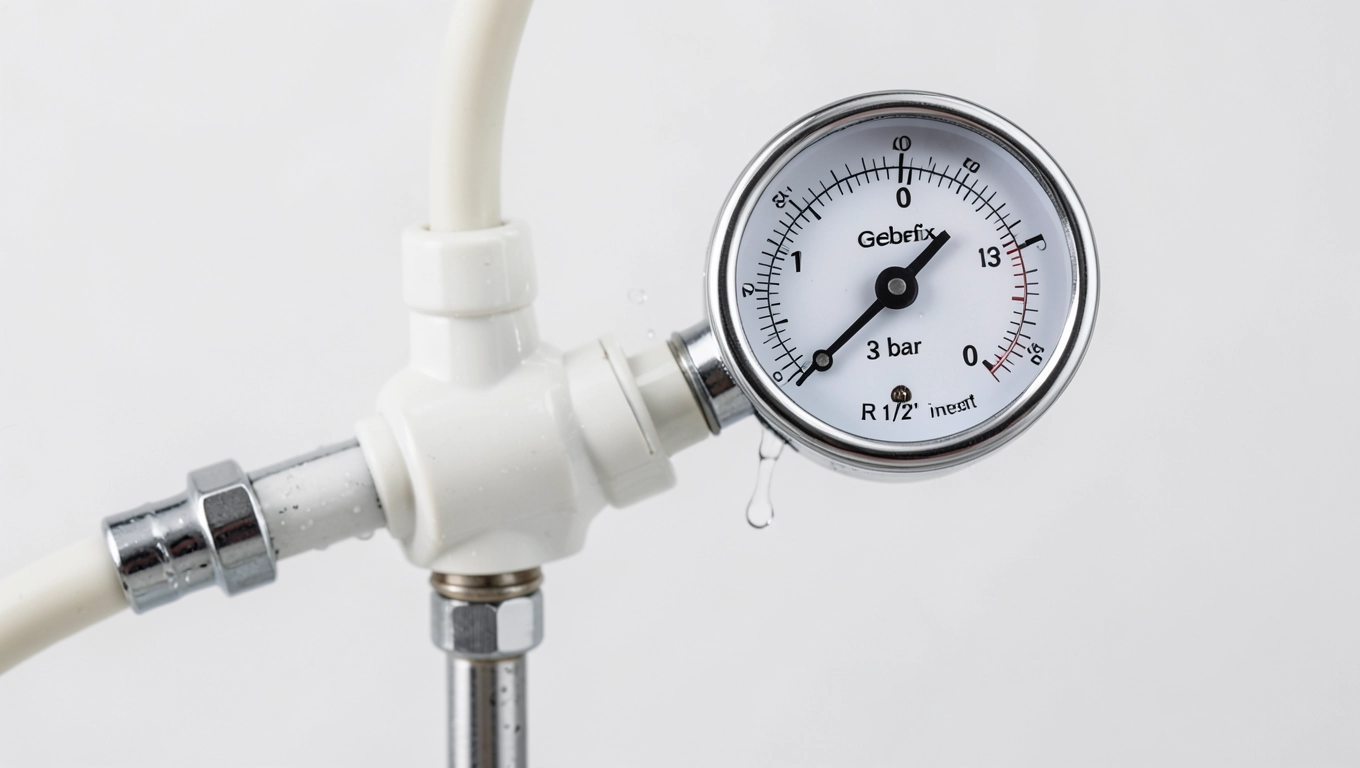

Sprawdzenie ciśnienia 3 bar w Geberit Duofix Basic

Geberit Duofix Basic pracuje optymalnie przy 300 kPa, czyli 3 barach - podłącz manometr do przyłącza wody R 1/2", otwórz zawór i odczytaj; jeśli wyżej, zainstaluj reduktor inline. Testuj przed pierwszym spłukiwaniem, bo nadciśnienie uszkadza membranę spłuczki Sigma. W domowych instalacjach z 4-5 barami reduktor z zestawu Geberit obniża do ideału w 5 minut. Stabilne ciśnienie zapewnia ciche i mocne spłukiwanie w wiszącej misce WC. Ten check budzi pewność - bez niespodzianek.

Obliczeniowy przepływ przy 3 barach to 0,5 l/s, wystarczający dla misek podtynkowych - zmierz przepływ wiaderkiem w 10 sekund. Jeśli ciśnienie faluje, sprawdź pompę lub filtr na dopływie. Norma PN-EN 12056 wymaga stabilności dla bezawaryjności. Zawór kątowy w stelażu pomaga w wstępnej kontroli.

  • Podłącz manometr do zaworu R 1/2"
  • Otwórz wodę na max, odczytaj 3 bar
  • Jeśli >4 bar, włóż reduktor
  • Testuj spłukiwanie 3 razy
  • Zapisz wartość dla serwisu

Przy 3 barach spłuczka Sigma zużywa dokładnie 3/6 l, bez marnotrawstwa. W starszych budynkach ciśnienie spada nocą - przetestuj rano i wieczorem. Ten krok zapobiega 90% awarii podtynkowego stelaża.

Reduktor to tani gadżet, który przedłuża żywotność na dekady. Stabilne ciśnienie to podstawa dla cichego spłukiwania w łazienkach.

Podłączenie kolana ø90 mm do miski w Geberit Duofix Basic

Kolano 90° ø90 mm w Geberit Duofix Basic łączy stelaż z wiszącą miską WC - wsuwaj je na wcisk z uszczelką gumową, wypoziomuj i dokręć pierścień zaciskowy. Uszczelka z kauczuku EPDM zapobiega zapachom kanalizacji; przetestuj szczelność wylewając wodę do miski przed zabudową. Uniwersalne ø90 mm pasuje do większości prostokątnych misek podtynkowych. Wypoziomowanie kolana to klucz - odchylenie o 2° powoduje rozchlapywanie. Montaż trwa 2 minuty, efekt na lata.

Zamontuj kolano po regulacji ramy, smarując uszczelkę silikonem dla łatwości. Dokręć do 5 Nm kluczem dynamometrycznym, jeśli masz; inaczej o rękę. Sprawdź luz - zero tolerancji dla wibracji przy spłukiwaniu. Kompatybilność z wspornikami dystansowymi ułatwia w niszach.

Mocowanie i uszczelnienie

  • Wsuń kolano ø90 mm w gniazdo stelaża
  • Włóż uszczelkę, wyrównaj kąt 90°
  • Dokręć pierścień, sprawdź poziomnicą
  • Test szczelności: wlej 2 l wody
  • Dodaj silikon na styku z misą

Błędy w kolanie to częsta przyczyna serwisów - zawsze podwójna kontrola uszczelki. ø90 mm z kolanem 90° to standard dla wiszących misek WC. Po podłączeniu symuluj spłukiwanie ręcznie.

W podtynkowym stelażu kolano chroni przed korozją, ukryte za płytkami. Idealne dopasowanie podnosi higienę łazienki.

Testuj z pustą miską, by złapać luzy zanim zabudujesz.

Montaż maskownicy i otwór rewizyjny Geberit Duofix Basic

Maskownica w Geberit Duofix Basic zamyka front stelaża podtynkowego, z otworem rewizyjnym ø90 mm do serwisu spłuczki Sigma bez kucia płytek. Wybierz maskownicę pod płytki 60x60 cm, przyklej silikonem i dociśnij na 24 h. Otwór rewizyjny ø90 mm daje dostęp do regulatorów wody i spłukiwania - klucz dla długoterminowej konserwacji. Po montażu przycisk spłukujący wystaje idealnie z wiszącą miską WC. Łazienka wygląda fabrycznie, a ty masz spokój.

Montaż maskownicy po pełnym teście: podłącz płytkę, wyrównaj otwory pod przycisk. Otwór rewizyjny zabezpiecz kołpkiem, ale zostaw dostępny - regulacja spłukiwania latami bez pyłu. Pasuje do barier akustycznych, tłumiąc dźwięk. Dla cienkich ścian 12 cm maskownica nie wystaje.

  • Przytnij maskownicę pod wymiary nisz
  • Nałóż silikon punktowo na rant
  • Dociśnij do ramy, wyrównaj poziomnicą
  • Zamontuj przycisk Sigma przez otwór
  • Testuj dostęp rewizyjny ręką

Otwór ø90 mm ułatwia coroczny check zaworu - wlej środek czyszczący bezpośrednio. Maskownica z tworzywa ABS jest odporna na wilgoć do 100%. Użytkownicy cenią dyskrecję podtynkowego rozwiązania.

Po zabudowie otwór rewizyjny to ratunek przed kosztownym remontem. Kompletny montaż kończy się estetyką i funkcjonalnością.

Pytania i odpowiedzi: montaż Geberit Duofix Basic

  • Jak wyregulować wysokość montażu stelaża Geberit Duofix Basic?

    Stelaż Duofix Basic ma regulowaną wysokość do 112 cm lub więcej, co ułatwia dopasowanie do grubości ściany, np. 12 cm, i wysokości miski WC. Przed kotwieniem po prostu wyreguluj nogi nośne, wypoziomuj poziomicą i dokręć. To podstawa, żeby wszystko stało prosto i stabilnie.

  • Jak podłączyć przyłącze wody w Geberit Duofix Basic?

    Przyłącze to R 1/2 z zintegrowanym zaworem kątowym i pokrętłem - czysta wygoda. Podłącz elastyczny wąż, dokręć ręcznie, przetestuj szczelność otwierając pokrętło i sprawdź na wycieki. Pokrętło służy do wstępnej regulacji ciśnienia, co skraca montaż o połowę.

  • Jak ustawić spłukiwanie dużą i małą ilością wody w stelażu Geberit Duofix Basic?

    Duża spłukiwanie fabrycznie na 6-7 l, mała na ok. 3 l - obie regulowane. Po montażu wejdź przez otwór rewizyjny, dostrój zawory precyzyjnie, testując przy 3 barach. To oszczędza wodę, bez utraty mocy, i obniża rachunki.

  • Jakie ciśnienie wody jest wymagane do Geberit Duofix Basic?

    Optymalne ciśnienie to 300 kPa czyli 3 bary z obliczeniowym przepływem. Przed pierwszym spłukaniem sprawdź manometrem, a jeśli wyższe, załóż reduktor. To zapobiega awariom i zapewnia płynną pracę.

  • Jak podłączyć miskę WC do stelaża Geberit Duofix Basic?

    Przyłącze ø 90 mm z kolanem 90 - uniwersalne dla większości misek. Wypoziomuj, uszczelnij dobrze silikonem lub uszczelką, bo tu często padają złącza. Dokręć i przetestuj, żeby uniknąć niespodzianek.

  • Co to jest otwór rewizyjny w Geberit Duofix Basic i jak go używać?

    Otwór ø 90 mm pod maskownicą ułatwia serwis bez kucia ściany. Po montażu załóż maskownicę, a przez otwór reguluj spłukiwanie czy naprawiaj zawory latami. Idealne dla majsterkowiczów.
