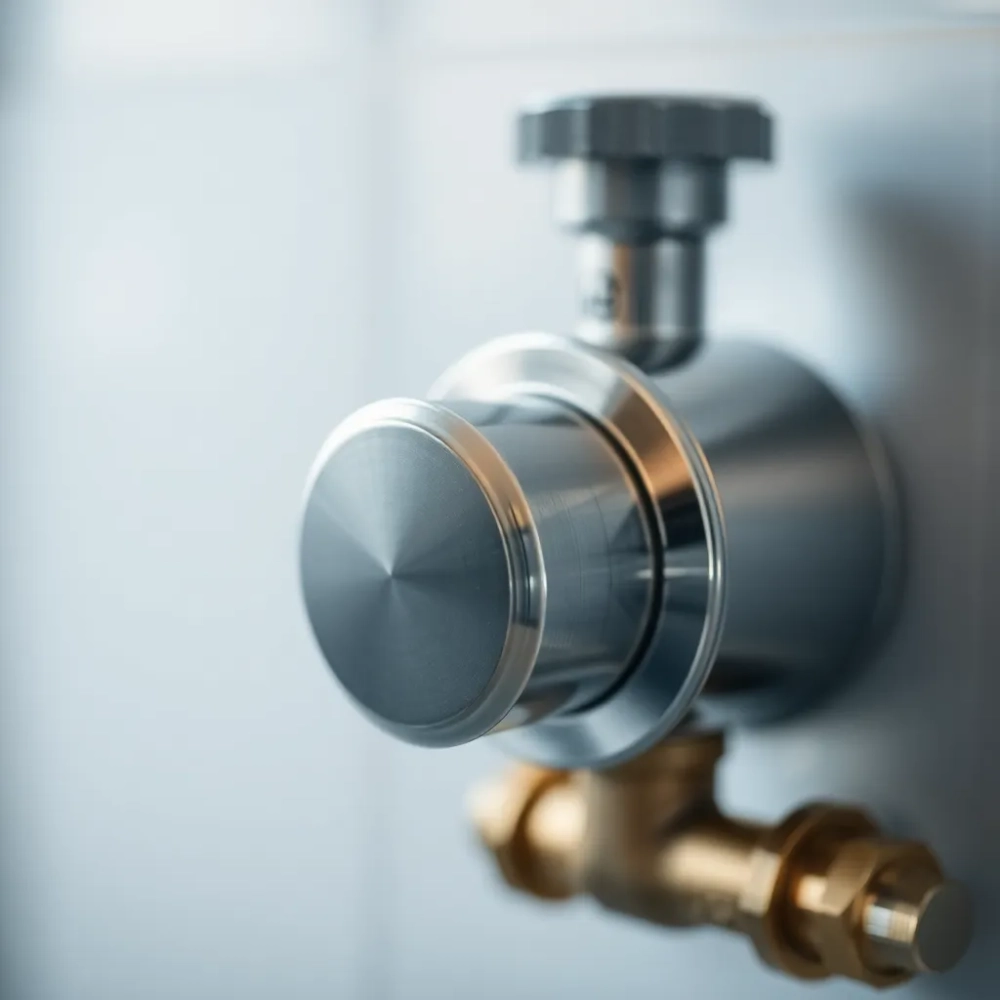

Głowica termostatyczna do rozdzielacza podłogówki – jak wybrać i ustawić?

Między cyfrą nastawy na pokrętle a faktyczną temperaturą w pętli podłogówki stoi jedno konkretne ogniwo: głowica termostatyczna do rozdzielacza podłogówki, element pozornie drobny, a w praktyce decydujący o tym, czy dom grzeje się równomiernie, czy tylko „mniej więcej". To nie jest ten sam zawór, co przy grzejniku ściennym, bo pętla podłogowa pracuje przy niższych temperaturach zasilania (zwykle 35-45°C), wolniej reaguje na zmiany i wymaga delikatniejszego sterowania. Kto tego nie rozumie, ten kręci głowicą jak kaloryferem i potem słyszy narzekanie domowników, że w łazience jest gorąco, a w sypialni chłodno, mimo identycznego ustawienia.

• Jak dobrać głowicę termostatyczną do konkretnego rozdzielacza?
• Ustawienia i regulacja głowicy termostatycznej w podłogówce
• Najczęstsze problemy z głowicą termostatyczną przy ogrzewaniu podłogowym
• Kiedy głowica wymaga wymiany, a kiedy wystarczy serwis
• Dobór głowicy krok po kroku
• Najważniejsze liczby i normy
• Punkt wyjścia do zakupu

Jak dobrać głowicę termostatyczną do konkretnego rozdzielacza?

Klucz tkwi w gwincie przyłączeniowym. Rozdzielacze podłogowe produkuje się najczęściej z wyjściami pod siłowniki w standardzie M30×1,5 albo M28×1,5, rzadziej M30×1,0. Wymiar ten określa nie tylko średnicę, ale też skok gwintu, więc głowica pasująca do jednego nie wejdzie w drugi. Warto przed zakupem odkręcić jeden z fabrycznych kapturków ochronnych i zmierzyć go suwmiarką, bo rozróżnienie M28 i M30 gołym okiem bywa niemożliwe.

Różnica między głowicą klasyczną (mechaniczną, z kapilarą i czujnikiem cieczowym) a głowicą z siłownikiem termoelektrycznym bywa przy podłogówce kluczowa. Pierwsza działa na zasadzie rozszerzalności cieczy w kapilarze: gdy temperatura rośnie, medium wypycha mieszek i przymyka zawór. Reaguje więc na temperaturę otoczenia, a nie na temperaturę samej wody w pętli. Przy ogrzewaniu podłogowym to często mankament, bo bezwładność termiczna stropu sięga kilku godzin.

Siłownik termoelektryczny steruje otwarciem zaworu proporcjonalnie do napięcia z regulatora pokojowego. Gdy termostat ścienny zleca „20°C", sterownik wysyła 230 V (albo 24 V w wersjach niskonapięciowych) na siłownik, ten w ciągu 2-4 minut otwiera przepływ. Mechanizm opiera się na elemencie woskowym (w tańszych) lub pamięciowej stopie metalu, która pod wpływem temperatury zmienia długość, przesuwając trzpień zaworu.

Parametry techniczne, które realnie wpływają na pracę:

• skok nominalny 3-5 mm (dłuższy skok = większa precyzja regulacji przepływu),
• siła nacisku 90-150 N (za mała siła nie pokona oporów zaworu po kilku latach eksploatacji),
• klasa ochrony IP54, gdy rozdzielacz stoi w szafce pod schodami lub w garażu,
• zakres temperatur pracy 0-60°C dla siłownika (czujnik pokojowy pracuje w innym zakresie).

Przy wyborze warto zwrócić uwagę na funkcję „first-open". Głowica w stanie bezprądowym pozostaje w pozycji otwartej, dzięki czemu instalacja może pracować jeszcze przed uruchomieniem automatyki. Bez tej cechy nagłe włączenie sterownika w środku zimy nie przepuści wody do pętli i system zamarznie przy pierwszym mrozie.

Sprawdza się tu zasada: do rozdzielacza podłogowego lepsza głowica z siłownikiem niż klasyczna mechaniczna, chyba że rozdzielacz obsługuje wyłącznie jedno pomieszczenie i reaguje na zewnętrzny termostat pokojowy. Wtedy głowica mechaniczna z kapilarą ustawiona na stałą wartość może pełnić rolę ogranicznika maksymalnej temperatury wody w pętli, co chroni podłogę przed przegrzaniem.

Kompatybilność i adaptery

Adapter M30×1,5 na M28×1,5 albo odwrotnie to niby prosta tuleja, ale różnica w wymiarze uszczelnienia oznacza mikroszczelinę przy zbyt luźnym montażu. Norma PN-EN 215 dopuszcza odchyłki 0,1 mm na średnicy zewnętrznej przyłącza. Tyle wystarczy, żeby przy ciśnieniu roboczym 6 bar pojawiało się kapilarne przesiąkanie na uszczelce EPDM.

Ustawienia i regulacja głowicy termostatycznej w podłogówce

Skala cyfrowa na głowicy to nie wartość temperatury wody, lecz stopień otwarcia zaworu. „3” w standardzie Heimeier oznacza przepływ około 3 l/min przy różnicy ciśnień 1 bar. Przy ogrzewaniu podłogowym typowy nominalny przepływ dla pętli 80-100 m wynosi 1,5-2,0 l/min. Stąd domyślne ustawienie większości instalatorów to właśnie pozycja 2,5-3.

Temperatura wody zasilającej wpływa na komfort silniej niż samo ustawienie głowicy. Jeśli źródło ciepła podaje wodę 55°C, a algorytm pogodowy źle ją zmiesza, pętla grzeje za mocno i żadne kręcenie pokrętłem nie pomoże. Dlatego pierwszym krokiem regulacji jest pomiar temperatury na zasilaniu rozdzielacza termometrem kontaktowym, a dopiero potem dobór nastawy.

Krok po kroku: pierwsze uruchomienie

Odpowietrzenie rozdzielacza powinno odbywać się przy otwartych zaworach (nastawa „5” lub „max”). Woda wypycha powietrze przez odpowietrzniki ręczne przy każdej pętli. Po 10-15 minutach, gdy wypływ staje się ciągły, zakręca się odpowietrznik i przechodzi do regulacji hydraulicznej.

Regulacja hydrauliczna polega na ustawieniu każdej pętli tak, aby przepływ był zgodny z projektem. Różnica ciśnień między zasilaniem a powrotem na jednej pętli nie powinna przekraczać 20 kPa dla pętli krótkich (do 60 m) i 35 kPa dla długich (powyżej 100 m). W praktyce przekłada się to na 3-6 obrotów śruby regulacyjnej na rotametrze.

Kiedy ustawienia są wstępnie dobrane, warto odczekać 48 godzin na ustabilizowanie się stropu grzejnego. Podłoga reaguje z opóźnieniem, bo płyta betonowa 8 cm nagrzewa się ponad 6 godzin. Nagłe zmiany nastaw prowadzą do oscylacji temperatury w pomieszczeniu.

Tryb automatyczny i harmonogramy

W układzie z termostatem ściennym i siłownikiem termoelektrycznym głowica fizycznie nie reguluje temperatury wody, a jedynie otwiera lub zamyka przepływ na sygnał 0/1 albo sygnał PWM (modulacja szerokości impulsu). Stąd regulacja odbywa się w trzech miejscach: na termostacie (wartość zadana), w sterowniku (algorytm PWM) i na rotametrze (maksymalny przepływ).

Przy trybie PWM kluczowy jest współczynnik proporcjonalności (Xp). Za duży (np. 4°C) powoduje falowanie temperatury w pomieszczeniu ±1,5°C. Za mały (np. 0,5°C) otwiera i zamyka zawór co kilkanaście sekund, co skraca żywotność siłownika z 10 lat do 2-3 lat. Optimum waha się między 1,5 a 2,5°C dla podłogówki z płytą akumulacyjną.

Najczęstsze problemy z głowicą termostatyczną przy ogrzewaniu podłogowym

Brak grzania w jednym z pokoi przy prawidłowych nastawach to klasyczny objaw zatkania rotametru osadami z instalacji. Woda sieciowa, nawet po stacji uzdatniania, niesie ze sobą cząsteczki tlenku żelaza, które osiadają w najwęższych przekrojach. Po 3-5 latach eksploatacji wnętrze rotametru pokrywa się warstwą 0,5-1,5 mm kamienia, co zmniejsza realny przepływ o 30-50%.

Stukanie w rozdzielaczu przy otwieraniu głowicy to dźwięk uderzenia hydraulicznego. Powstaje, gdy siłownik zamyka zawór szybciej niż woda zdąży spłynąć z pętli. Norma PN-EN 1264 zaleca czas zamykania nie krótszy niż 60 sekund dla pętli powyżej 80 m. Tanie siłowniki zamykają w 8 sekund i właśnie dlatego „bucą".

Diagnostyka krok po kroku

Pierwszy test: porównanie temperatury zasilania i powrotu na pętli. Różnica 5-8°C oznacza poprawny odbiór ciepła. Różnica poniżej 3°C sugeruje za mały przepływ (często zatkana głowica). Powyżej 12°C przy normalnej pogodzie to za duży przepływ lub mocno zanieczyszczony odbiornik (powietrze w pętli, kamień w rurze).

Drugi test: pomiar napięcia na siłowniku termoelektrycznym. Brak napięcia mimo prawidłowej nastawy termostatu wskazuje na uszkodzenie kabla lub sterownika. Stałe 230 V przez cały czas oznacza zwarcie w termostacie lub błąd w okablowaniu. W obu przypadkach zawór nie reguluje, a jedynie pozostaje w jednym skrajnym położeniu.

Trzeci test: demontaż głowicy i ręczne otwarcie zaworu kluczem imbusowym. Jeśli po takim otwarciu pomieszczenie zaczyna się nagrzewać, usterka leży w siłowniku, nie w hydraulice. Jeśli dalej nie grzeje, problem tkwi w pompie obiegowej lub zaworze odcinającym na zasilaniu rozdzielacza.

Błędy montażowe, których nie widać gołym okiem

Montaż głowicy w pozycji odwróconej (do góry nogami) zmienia kąt pracy elementu woskowego. W skrajnych przypadkach prowadzi to do zjawiska „samonapędzania": wosk pod wpływem ciepła z rury rozgrzewa się szybciej niż powietrze w pomieszczeniu i zawór przymyka się, mimo że pokój jest zimny. Rozwiązanie: montaż zawsze w pozycji pionowej, zgodnie z oznaczeniem strzałki na obudowie.

Brak izolacji termicznej szafki rozdzielacza w zimnej klatce schodowej powoduje, że głowica mechaniczna odczytuje temperaturę szafki (5-10°C), a nie pokoju (20°C). W efekcie zawór przymyka się, choć w pokoju jest za chłodno. Izolacja 20 mm kauczuku EPDM na wewnętrznych ściankach szafki eliminuje ten problem całkowicie.

Łączenie głowic różnych standardów gwintowych przez przypadkowy adapter „no-name" bez certyfikatu prowadzi do mikroszczelin na o-ringu. Ciśnienie 6 bar wypycha wodę przez szczelinę 0,2 mm z prędkością około 0,3 l/dobę. Niewidoczne gołym okiem, ale po roku wyleje się 100 litrów i pojawi się grzyb w szafce.

Kiedy głowica to nie wszystko

Nawet najlepsza głowica nie skompensuje źle dobranej pompy. Jeśli pompa generuje 5 m słupa wody przy rozdzielaczu obsługującym 8 pętli, różnica ciśnień między najkrótszą a najdłuższą pętlą przekracza 40 kPa. Głowica na najkrótszej pętli będzie się cały czas przymykać, a na najdłuższej nie domykać. Konieczne jest wstawienie zaworu regulacyjnego dynamicznego na zasilaniu rozdzielacza albo zastosowanie pompy z elektroniczną regulacją obrotów.

Zgodnie z normą PN-EN 1264-4 temperatura powierzchni podłogi w strefie stałego pobytu nie powinna przekraczać 29°C, a w strefie brzegowej (przy oknach) 35°C. Głowica ograniczająca maksymalną temperaturę wody do 45°C na zasilaniu rozdzielacza daje pewność, że żadna strefa nie przekroczy tych progów, nawet przy usterce termostatu pokojowego.

Dobór do specyficznych instalacji

Przy pompie ciepła, gdzie temperatura zasilania rzadko przekracza 35°C, głowica pracuje w wąskim zakresie regulacji. Trzeba wtedy wybierać siłowniki o krótszym skoku (3 mm zamiast 5 mm), bo dłuższy skok oznacza strefę martwą przy małych przepływach. Różnica w komforcie między właściwym a przypadkowym doborem sięga 2-3°C odchyleń od zadanej temperatury.

Przy kotle kondensacyjnym z regulacją pogodową głowica pełni raczej rolę ogranicznika i zaworu bezpieczeństwa. W takim układzie wystarczy głowica mechaniczna ustawiona na stałą wartość, na przykład 45°C, by chronić podłogę przed przegrzaniem, gdy krzywa grzewcza zostanie źle skalibrowana.

Kiedy głowica wymaga wymiany, a kiedy wystarczy serwis

Żywotność siłownika termoelektrycznego wynosi średnio 50 000 cykli, czyli około 10 lat przy 12 cyklach dziennie. Po tym czasie element woskowy traci zdolność do pełnego skurczu, skok zaworu spada z 4 mm do 1,5 mm. Objaw: pomieszczenie dogrzewa się, ale wolniej niż kiedyś, a regulacja staje się „leniwa".

Uszczelki o-ring w głowicy mechanicznej wystarczają na 8-12 lat. Po tym okresie EPDM twardnieje i traci elastyczność. Objaw: delikatne kapanie przy przyłączu, szczególnie zimą, gdy temperatura wody jest najwyższa. Wymiana samego o-ringu kosztuje kilka złotych i zajmuje 10 minut, nie trzeba wymieniać całej głowicy.

Rotametr w rozdzielaczu można wyczyścić bez demontażu rozdzielacza. Wystarczy zamknąć zawory odcinające, odkręcić kapturek rotametru i przepłukać wodą pod ciśnieniem w kierunku przeciwnym do przepływu. Kamień wypłukuje się po 2-3 takich cyklach. Robi się to raz na 4 lata w typowej instalacji.

Dobór głowicy krok po kroku

Zmierz średnicę przyłącza na rozdzielaczu suwmiarką. M30 to 30,0 mm zewnętrznej średnicy gwintu, M28 to 28,0 mm. Różnica 2 mm, ale przy oku niedoświadczonym obie wyglądają podobnie.

Określ typ sterowania: bezprzewodowe czy przewodowe, sygnał 230 V czy 24 V, PWM czy 0/1. Parametr ten wynika ze sterownika, nie z zachcianki inwestora.

Sprawdź liczbę obiegów. Przy 8-12 pętlach warto wybrać głowice z krótkim czasem reakcji (poniżej 90 sekund), bo system pracuje w wąskim zakresie przepływu.

Dobierz głowicę z first-open, jeśli uruchomienie automatyki nastąpi po sezonie grzewczym. Bez tej cechy pętla nie odda ciepła w czasie testów instalacji.

Zweryfikuj klasę ochrony. IP54 wystarcza do szafki podtynkowej, ale rozdzielacz w kotłowni bez obudowy wymaga IP65.

Sprawdź certyfikaty. Atest PZH (Państwowy Zakład Higieny) jest wymagany przy instalacjach wody pitnej, ale i przy grzewczych daje pewność, że elastomery nie wydzielają toksyn do wody w wysokiej temperaturze.

Porównaj siłę nacisku i skok. Skok 5 mm z siłą 140 N to dziś standard dla pętli dłuższych niż 80 m. Przy krótkich pętlach wystarczy 3 mm / 100 N.

W dokumentacji powykonawczej instalacji warto zapisać producenta, model i datę montażu każdej głowicy. Po 8-10 latach ułatwia to dobór zamienników, gdy oryginalny model zniknie z rynku. Na polskim rynku średnio co 5 lat znika 30% asortymentu siłowników.

Najważniejsze liczby i normy

• Dopuszczalne ciśnienie robocze: do 10 bar (zgodne z PN-EN 1254).
• Temperatura pracy wody: do 95°C dla C.O., do 60°C dla podłogówki z tworzywową rurą PEX/AL/PEX.
• Maksymalna temperatura powierzchni podłogi: 29°C (strefa stałego pobytu, PN-EN 1264-2).
• Dokładność regulacji głowicy mechanicznej: ±2°C w zakresie 18-24°C.
• Czas reakcji siłownika termoelektrycznego: 60-240 sekund (pełen skok).
• Norma montażu i eksploatacji: PN-EN 1264 (podłogowe ogrzewanie promiennikowe), PN-EN 215 (zawory termostatyczne).

Punkt wyjścia do zakupu

Dobrze dobrana głowica termostatyczna do rozdzielacza podłogówki nie wymaga późniejszych korekt przez lata, bo mechanizm opiera się na prostych prawach fizyki: rozszerzalności cieczy, elemencie woskowym lub sygnale elektrycznym. Najczęstsze awarie wynikają z niedopasowania gwintu, braku izolacji szafki albo zbyt szybkiego zamykania zaworu, a nie z samej jakości głowicy. Rozpoznanie tych trzech przyczyn zajmuje 15 minut i pozwala przywrócić komfort grzewczy bez wymiany całego rozdzielacza.

Przed zakupem warto też ustalić, czy planujemy w przyszłości rozbudowę systemu o dodatkowe pętle albo integrację z rekuperatorem. Głowica kompatybilna z Modbus lub KNX kosztuje więcej, ale umożliwia późniejszą rozbudowę bez wymiany każdego siłownika. Przy małej instalacji 4-6 pętli zwykły sterownik 0/1 w zupełności wystarcza i nie warto przepłacać za protokoły komunikacyjne, których i tak nikt nie wykorzysta.

Porównaj cenę jednej głowicy z kosztem wymiany całego rozdzielacza po 15 latach. Różnica rzędu 200-400 zł na głowicy w perspektywie dwóch dekad zwraca się, jeśli tańsza głowica wymaga wcześniejszej wymiany siłownika lub powoduje niższy komfort termiczny prowadzący do przegrzewania pomieszczeń.

Źródła danych i normy: PN-EN 1264-2, PN-EN 1264-4, PN-EN 215, PN-EN 1254 (normy dostępne w Polskim Komitecie Normalizacyjnym, www.pkn.pl), wytyczne producentów automatyki budynkowej, dokumentacja techniczna rozdzielaczy podłogowych zgodna z normą PN-EN 1264, informacje o atestach PZH (Narodowy Instytut Zdrowia Publicznego PZH, www.pzh.gov.pl).
