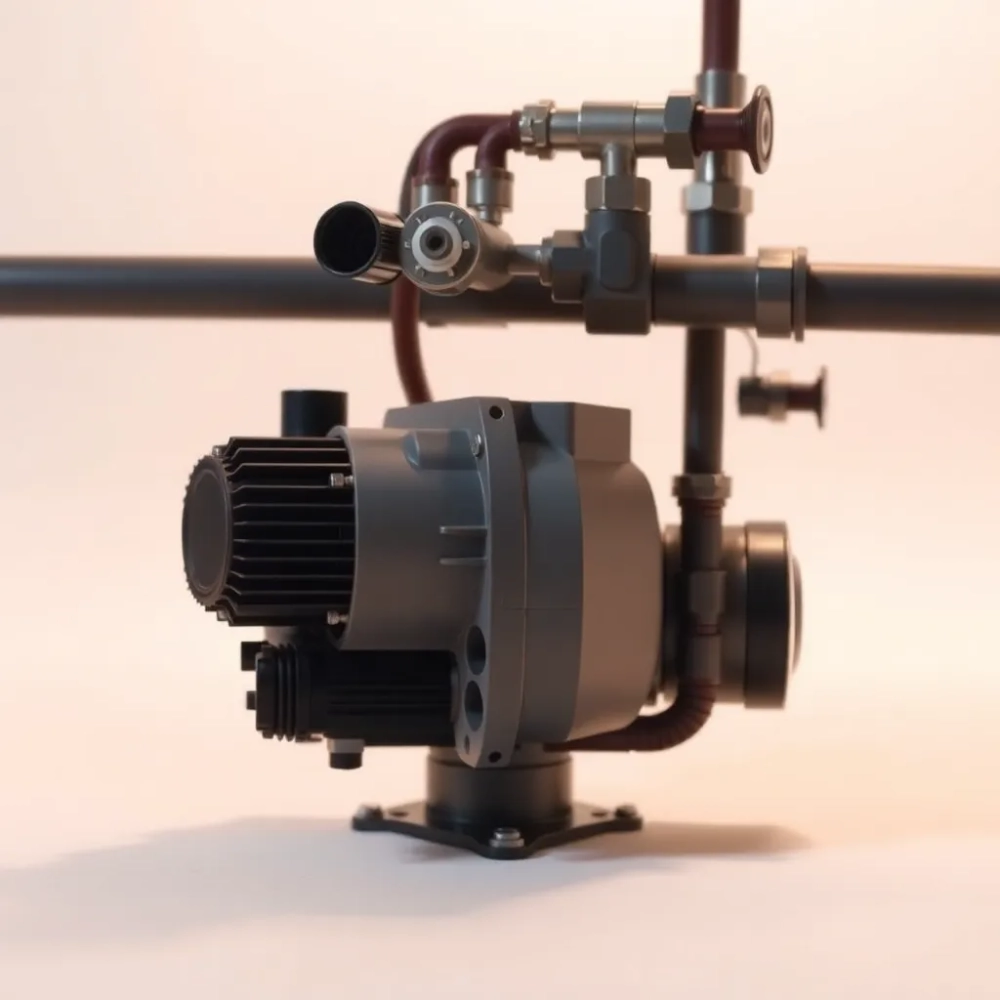

Grupa pompowa z mieszaczem do podłogówki – dobierz idealną do swojej instalacji

Za niską temperaturą zasilania kryje się konkretne ograniczenie fizyczne: rury ogrzewania podłogowego pracują poprawnie przy 35-45°C, podczas gdy kocioł dostarcza wodę 60-80°C. Bez urządzenia pośredniczącego, które wymiesza oba strumienie, podłogówka albo grzeje za słabo, albo ulega uszkodzeniu. Grupa pompowa z mieszaczem do podłogówki rozwiązuje ten problem w jednej zwartej konstrukcji: pompa obiegowa wymusza przepływ, zawór mieszający obniża temperaturę, a zawory odcinające i termometry pozwalają kontrolować całość bez rozbierania instalacji. Źle dobrany zestaw potrafi zniweczyć pracę kotła wartego kilkadziesiąt tysięcy złotych, dlatego liczy się każdy parametr.

• Dobór grupy pompowej z mieszaczem do ogrzewania podłogowego
• Montaż i ustawienia mieszacza w grupie pompowej podłogówki
• Najczęstsze błędy przy wyborze grupy pompowej z mieszaczem do podłogówki

Dobór grupy pompowej z mieszaczem do ogrzewania podłogowego

Decyzja o wyborze konkretnego modelu powinna wynikać z trzech twardych liczb: całkowitej długości pętli, liczby obwodów oraz obciążenia cieplnego budynku wyrażonego w watach na metr kwadratowy. Norma PN-EN 1264 regulująca ogrzewanie podłogowe wskazuje maksymalną temperaturę powierzchni 29°C w strefach stałego pobytu i 33°C w łazienkach, co bezpośrednio przekłada się na wymaganą temperaturę zasilania. Przy typowym obciążeniu 80 W/m² w dobrze ocieplonym domu pasuje grupa pompowa z zaworem 3-drogowym o Kvs od 2,5 do 4,0 m³/h. Zbyt mały zawór nie dostarczy wystarczającej ilości ciepła do wszystkich obwodów, a zbyt duży spowoduje, że siłownik będzie pracował w trybie ciągłego migotania, zużywając się przedwcześnie.

Przepływ przez pojedynczą pętlę o długości 80-100 metrów wymaga wydatku 1,0-1,5 m³/h. Pompa obiegowa o zbyt niskim ciśnieniu dyspozycyjnym nie pokona oporów hydraulicznych w dłuższych obiegach, a w instalacji pojawią się tzw. martwe strefy, w których podłoga pozostaje chłodna mimo prawidłowego ustawienia zaworu. Nowoczesne pompy elektroniczne klasy A (np. o wskaźniku EEI ≤ 0,20) pozwalają na automatyczną adaptację wydajności do aktualnego oporu, co obniża zużycie energii o 50-70% względem starszych modeli. Wartość EEI (Energy Efficiency Index) podawana na etykiecie to pierwsza rzecz, jaką sprawdza się przy zakupie.

Średnica przyłączy ma znaczenie większe, niż mogłoby się wydawać. Standardowe grupy pompowe pracują z króćcami 1 cala DN25, ale przy instalacjach powyżej 12 obwodów lepiej sprawdza się wariant DN32. Różnica w przekroju zmniejsza prędkość przepływu wody, ograniczając szumy i erozję wewnętrzną rur. Według wytycznych VDI 2035 dotyczących jakości wody grzewczej, prędkość przepływu nie powinna przekraczać 0,8 m/s w rurach wielowarstwowych i 1,0 m/s w miedzianych. Przekroczenie tych wartości prowadzi do przyspieszonej korozji i odkładania się kamienia.

Przyłącze od strony kotła oraz połączenie z rozdzielaczem muszą pasować do rzeczywistego schematu hydraulicznego. Pompa umieszczona za zaworem mieszającym (po stronie wtórnej) chroni wymiennik kotła przed zbyt niską temperaturą powrotu, co jest szczególnie istotne w przypadku kotłów gazowych kondensacyjnych. Taki układ nazywany jest schematem bezpośrednim z mieszaniem i stanowi najczęstsze rozwiązanie w domach jednorodzinnych o powierzchni do 200 m². W większych obiektach stosuje się schemat z obiegiem pierwotnym i wtórnym, oddzielonym sprzęgłem hydraulicznym.

Montaż i ustawienia mieszacza w grupie pompowej podłogówki

Kluczowy parametr mieszacza to temperatura zasilania, którą ustawia się za pomocą pokrętła lub sterownika elektronicznego. Dla typowej podłogówki właściwa wartość wynosi 35-42°C, choć w budynkach pasywnych o obciążeniu poniżej 50 W/m² wystarczy nawet 30°C. Obniżenie temperatury o każde 5°C przekłada się na spadek zużycia gazu o 8-10%, co przy sezonie grzewczym trwającym 200 dni daje konkretne oszczędności. Ustawienie zbyt wysokiej temperatury powoduje nie tylko straty energii, ale też nierównomierne nagrzewanie podłogi (tzw. efekt termicznego pasiaka) oraz dyskomfort chodzenia boso.

Siłownik termoelektryczny zamontowany na zaworze 3-drogowym to element, który decyduje o precyzji regulacji. Siłowniki z czasem otwarcia 120-180 sekund działają płynnie i nie powodują szarpnięć hydraulicznych w instalacji. Tańsze modele z czasem 30 sekund reagują zbyt gwałtownie, prowadząc do oscylacji temperatury w pomieszczeniach o ±2-3°C. Sterownik pogodowy, współpracujący z czujnikiem temperatury zewnętrznej, automatycznie obniża temperaturę zasilania przy wzroście temperatury na zewnątrz, co jest zgodne z krzywą grzewczą zalecaną przez PN-EN 12831.

Kierunek montażu pompy wpływa na jej żywotność. Wał silnika musi znajdować się w pozycji poziomej, a strzałka na korpusie wskazywać kierunek przepływu wody. Odwrócenie pompy skutkuje gromadzeniem się powietrza w górnej części komory wirnika, co objawia się hałasem i spadkiem wydajności o 20-30% już po kilku tygodniach pracy. W skrajnych przypadkach pompa traci zdolność do odpowietrzania i wymaga ręcznej interwencji.

Przed pierwszym uruchomieniem instalację trzeba odpowietrzyć i przepłukać, usuwając resztki montażowe i zanieczyszczenia. Czas płukania zależy od długości instalacji, ale przyjmijmy 15 minut na każde 100 metrów pętli przy maksymalnym wydatku pompy. Wodę z płukania należy spuścić do kanalizacji, a nie zawracać do kotła, ponieważ może zawierać opiłki metalu i resztki tworzyw. Dopiero po napełnieniu czystą wodą o twardości poniżej 4°dH (niemieckich) można uruchomić układ grzewczy, zgodnie z zaleceniami producentów kotłów.

Regulacja przepływu na rozdzielaczu to etap, który odróżnia poprawnie działającą instalację od problematycznej. Każdy obwód należy ustawić indywidualnie za pomocą rotametrów, tak by uzyskać przepływ zgodny z obliczeniami (zwykle 1,0-2,0 l/min na obwód, w zależności od średnicy rury i długości pętli). Różnica ciśnień między najdłuższą a najkrótszą pętlą nie powinna przekraczać 20 kPa, w przeciwnym razie krótsza pętla przejmie większość przepływu, a dłuższa pozostanie niedogrzana.

Typowe wartości nastaw mieszacza

Powyższe wartości mają charakter orientacyjny. Dobór konkretnego zaworu powinien wynikać z obliczeń projektanta instalacji, uwzględniających rzeczywiste straty ciepła budynku i charakterystykę hydrauliczną rur.

Najczęstsze błędy przy wyborze grupy pompowej z mieszaczem do podłogówki

Najczęstszy błąd polega na zakupie grupy pompowej wyłącznie na podstawie ceny, z pominięciem parametrów hydraulicznych. Tania grupa z zaworem o Kvs 1,5 m³/h sprawdzi się w mieszkaniu o powierzchni 60 m² z 4 obwodami, ale w domu 180 m² z 12 obwodami okaże się wąskim gardłem. Zawór będzie pracował na granicy otwarcia, co skróci jego żywotność z 15 do 3-4 lat, a komfort termiczny pozostanie niezadowalający. Wartość Kvs określa przepływ przez zawór przy spadku ciśnienia 1 bar.

Drugi, równie powszechny błąd to pominięcie filtra siatkowego na zasilaniu grupy. Cząstki stałe krążące w instalacji, zwłaszcza w starszych systemach po remoncie, osadzają się w zaworze mieszającym i powodują jego nieszczelność. Filtr siatkowy o wielkości oczka 500 μm chroni nie tylko grupę pompową, ale też pompę obiegową i wymiennik kotła. Jego czyszczenie raz w roku to kilka minut pracy, podczas gdy naprawa zatkanego zaworu wymaga często spuszczenia wody z instalacji.

Wielu inwestorów pomija konieczność zainstalowania zaworu zwrotnego w obiegu mieszacza, co prowadzi do przepływu wstecznego przez pompę w okresie letnim. Efekt to niepotrzebne zużycie energii i hałas w nocy, gdy pompa pracuje na sucho. Zawór zwrotny o ciśnieniu otwarcia 20-30 mbar rozwiązuje ten problem za kilkanaście złotych, a jego brak generuje koszty rzędu 50-100 zł rocznie na niepotrzebnym prądzie.

Zbyt niska temperatura wody kotłowej, szczególnie w układach z kotłem na paliwo stałe, powoduje kondensację w kominie i przyspieszoną korozję wymiennika. Minimalna temperatura powrotu do kotła węglowego powinna wynosić 60°C, a w przypadku kotłów na pellet 50°C. Grupa pompowa z mieszaczem do podłogówki w takim układzie musi być wyposażona w dodatkowy zawór podnoszący temperaturę powrotu (tzw. podmieszanie), który chroni kocioł przed zimnym powrotem.

Nie montuj grupy pompowej bez wcześniejszego przepłukania instalacji. Resztki po lutowaniu, opiłki metalu i resztki tworzyw z rur wielowarstwowych zatykają zawory mieszające w ciągu kilku tygodni, prowadząc do kosztownych napraw.

Piąty błąd wynika z niedopasowania mocy pompy do oporów instalacji. Pompa zbyt mocna generuje szumy, wibracje i przyspieszone zużycie łożysk. Pompa zbyt słaba nie pokona oporów, a rozdzielacz będzie pracował nierównomiernie. Sprawdzenie punktu pracy pompy na krzywej charakterystyki producenta to obowiązkowy etap uruchomienia, pomijany przez wielu instalatorów. Pomiar manometrem różnicowym na rozdzielaczu pozwala zweryfikować, czy rzeczywisty opór instalacji odpowiada założeniom projektowym.

Ostatni, często pomijany aspekt, to brak izolacji termicznej rur w obrębie kotłowni. Rury przechodzące przez nieogrzewane piwnice lub garaże powinny być zaizolowane otuliną o grubości minimum 19 mm (zgodnie z Warunkami Technicznymi 2021, Dz.U. 2022 poz. 1225). Nieizolowane rury w podłodze betonowej oddają ciepło do gruntu, obniżając sprawność całego systemu o 10-15%. Koszt otuliny to ułamek ceny całej instalacji, a efekt energetyczny jest natychmiastowy.

Sygnalizacja nieprawidłowej pracy grupy pompowej

• Stukanie lub szum w pompie wskazuje na obecność powietrza lub uszkodzenie wirnika
• Nierównomierne nagrzewanie poszczególnych pętli sygnalizuje błędną regulację przepływu
• Wzrost temperatury powrotu powyżej 50°C przy włączonej podłogówce oznacza awarię zaworu mieszającego
• Brak reakcji siłownika na zmianę ustawień sterownika to zazwyczaj uszkodzenie mechanizmu lub brak zasilania

Skuteczność grupy pompowej weryfikuje się najlepiej po 2-3 tygodniach normalnej eksploatacji, gdy instalacja osiągnie stabilność termiczną. Różnica temperatury między zasilaniem a powrotem (delta T) powinna wynosić 5-10°C dla podłogówki. Wartość poniżej 5°C świadczy o zbyt dużym przepływie (nadmierna prędkość wody), a powyżej 10°C o niedostatecznym przepływie lub nierównomiernym rozłożeniu obciążenia między obwodami.

Źródła danych i norm: PN-EN 1264 (Ogrzewanie podłogowe), PN-EN 12831 (Obliczanie zapotrzebowania na ciepło), VDI 2035 (Jakość wody w instalacjach grzewczych), Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225), dane producentów pomp klasy A (indeks EEI), obliczenia projektowe oparte na metodzie wskaźnikowej i szczegółowej (m.in. audyty energetyczne). Strona internetowa: gov.pl (Warunki Techniczne), pkn.pl (Polski Komitet Normalizacyjny), vdi.de (wytyczne VDI).
