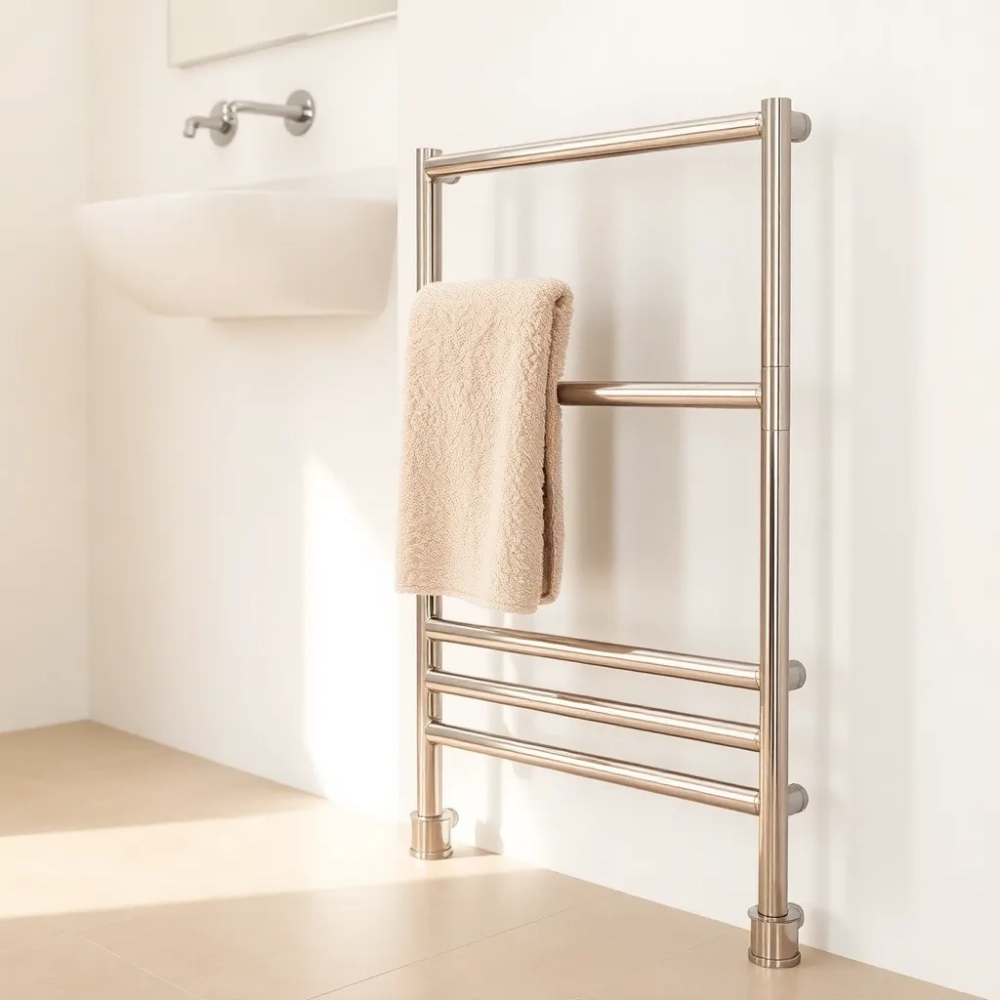

Grzejnik łazienkowy do podłogówki – czy warto łączyć oba systemy?

W łazience liczy się jedno: ciepło wtedy, gdy go potrzebujesz, bez czekania pół godziny na rozruch instalacji. Grzejnik łazienkowy do podłogówki rozwiązuje dokładnie ten problem, bo działa szybko tam, gdzie podłoga potrzebuje czasu, a podłoga przejmuje robotę, gdy w pomieszczeniu trzeba utrzymać stabilną temperaturę przez cały dzień. Pytanie brzmi nie czy, tylko jak to spiąć, żeby rachunki nie wystrzeliły, a komfort stał na poziomie spa.

• Podłogówka i grzejnik w łazience jednocześnie porównanie systemów
• Jak połączyć grzejnik z ogrzewaniem podłogowym sprawdzone schematy
• Ogrzewanie łazienki podłogowe plus grzejnik koszty, dobór mocy i błędy montażu

Podłogówka i grzejnik w łazience jednocześnie porównanie systemów

Podłogówka oddaje ciepło przez promieniowanie i konwekcję przy temperaturze czynnika 28-35°C, grzejnik przy 55-75°C. Ta różnica 30 kelwinów decyduje o współpracy z pompą ciepła, która najwydajniej pracuje w niskim zakresie.

Czas reakcji termostatu w podłodze wodnej to 2-3 godziny od zimnego startu, bo najpierw nagrzewa się wylewka betonowa o grubości 6-8 cm. Grzejnik drabinkowy w łazience osiąga pełną moc po 8-15 minutach, oddając ciepło głównie przez konwekcję i promieniowanie z dużej powierzchni rurek.

Komfort pod stopami zależy od temperatury posadzki, którą normy ograniczają do 29°C w strefie stałego pobytu i 33°C przy wannie oraz prysznicu (norma PN-EN 1264). Te wartości oznaczają realne odczucie ciepła bez przegrzewania stóp.

Koszt instalacji podłogówki w łazience 7 m² waha się między 180 a 320 zł za m², grzejnika drabinkowego między 350 a 1200 zł za sam moduł plus 200-450 zł za montaż. Te widełki wynikają z materiału (aluminium, stal, mosiądz) oraz typu podłączenia.

Estetyka to nie tylko kwestia widoku. Grzejnik drabinkowy pełni funkcję suszarki na ręczniki i bieliznę, podłogówka tego nie zrobi. Z drugiej strony podłoga oddaje ciepło w 100% powierzchni, grzejnik tylko w obrębie 0,5-1,5 m² swojej rzeczywistej powierzchni grzewczej.

Pompa ciepła typu powietrze-woda pracuje najwydajniej przy temperaturze zasilania 35°C, ze współczynnikiem COP sięgającym 4,2. Podłogówka mieści się w tym optimum, grzejnik wymaga podniesienia krzywej grzewczej do 50-60°C, co obcina COP o 30-40%.

Kiedy podłogówka wystarczy bez grzejnika

Gdy łazienka ma powyżej 8 m², wentylację mechaniczną z odzyskiem ciepła oraz pompę ciepła lub kondensacyjny kocioł gazowy. W takim układzie samo ogrzewanie podłogowe pokrywa zapotrzebowanie na ciepło rzędu 60-80 W/m², a grzejnik staje się zbędnym kosztem.

Nie wystarczy natomiast, gdy łazienka jest mała (poniżej 4 m²), ma słabą izolację ścian zewnętrznych albo okno narożne. Wtedy zapotrzebowanie rośnie do 100-120 W/m² i podłogówka potrzebuje dogrzania w godzinach porannych.

Kiedy grzejnik jest niezastąpiony

Przy remoncie starego budynku bez możliwości podniesienia posadzki o 8-10 cm na warstwę wylewki. W mieszkaniach w bloku z wielkiej płyty podłogówka często nie wchodzi w grę ze względu na ograniczenia konstrukcyjne stropu, który przyjmuje dodatkowe 80-120 kg/m².

Jak połączyć grzejnik z ogrzewaniem podłogowym sprawdzone schematy

Trzy układy dominują w polskich realiach: wspólny obieg z zaworem mieszającym, dwa niezależne obiegi oraz grzejnik elektryczny współpracujący z podłogówką. Każdy z nich ma inne wymagania hydrauliczne i kosztowe.

Wariant A wspólny obieg z zaworem mieszającym 3-drogowym

Zasada działania opiera się na zmieszaniu wody gorącej z kotła (lub pompy ciepła) z chłodną wodą powrotną, tak aby uzyskać 35-40°C dla podłogówki. Grzejnik podłączony jest za zaworem mieszającym, pobiera wodę z obiegu o stałej temperaturze 40°C.

Schemat Armstronga działa sprawnie, gdy zapotrzebowanie obu odbiorników jest zbliżone. Problem pojawia się przy dużej dysproporcji mocy, bo zawór 3-drogowy wprowadza opór hydrauliczny rzędu 8-15 kPa, który trzeba skompensować pompą o wyższym podnoszeniu.

Sprawdza się w domach z jedną łazienką i jednym grzejnikiem drabinkowym. Przy dwóch łazienkach każda potrzebuje własnego obiegu z osobnym zaworem termostatycznym, co komplikuje instalację i podnosi koszt o 600-900 zł.

Wariant B dwa niezależne obiegi

Rozdzielacz z jedną sekcją na podłogówkę (z pompą obiegową i zaworem mieszającym) i drugą na grzejniki (z osobną pompą) to rozwiązanie najczystsze hydraulicznie. Temperatura czynnika dla każdego obiegu ustawiana jest niezależnie, więc podłogówka pracuje przy 35°C, grzejnik przy 55°C.

W domu z pompą ciepła taki układ wymaga sprzęgła hydraulicznego o pojemności 20-30 l, które rozdziela strumienie i chroni sprężarkę przed zbyt niskim przepływem. Koszt sprzęgła to 400-700 zł, ale pozwala na optymalizację krzywej grzewczej dla każdego obiegu osobno.

Wariant B jest droższy o 1200-1800 zł od wariantu A, ale daje pełną niezależność sterowania. Termostat w łazience może wyłączyć podłogówkę w dzień, a wieczorem włączyć tylko grzejnik na 30 minut przed kąpielą.

Wariant C grzejnik elektryczny lub grzałka

Grzałka elektryczna o mocy 300-800 W wkręcona w grzejnik drabinkowy to rozwiązanie bez ingerencji w instalację wodną. Latem, gdy kocioł jest wyłączony, grzałka dogrzewa łazienkę i suszy ręczniki, pobierając 0,3-0,8 kWh za godzinę pracy.

Roczne zużycie prądu przy pracy 2 h dziennie przez 8 miesięcy wynosi 140-480 kWh, co przy taryfie G11 (0,62 zł/kWh w 2024 r.) daje 87-298 zł. To mniej niż sezonowe uruchamianie kotła dla jednej łazienki, które kosztuje 350-600 zł.

Wariant C nie wymaga projektu hydraulicznego ani pozwolenia, bo grzałka elektryczna pracuje w obiegu zamkniętym grzejnika. Wystarczy dedykowany obwód elektryczny 230 V z wyłącznikiem nadprądowym B10A oraz różnicowoprądowym 30 mA.

Przy wyborze schematu liczy się nie tylko koszt, ale przede wszystkim dostępność miejsca na rozdzielacz. Wariant B potrzebuje szafki o wymiarach minimum 60×80 cm w kotłowni lub przedpokoju, co w mieszkaniach bywa problematyczne.

Ogrzewanie łazienki podłogowe plus grzejnik koszty, dobór mocy i błędy montażu

Dobór mocy grzejnika w łazience z podłogówką wynika z dwóch składowych: pokrycia strat ciepła przez przegrody oraz szybkiego dogrzania po kąpieli. Standardowo zakłada się 80-100 W na m² powierzchni, ale przy aktywnej wentylacji wystarczy 60-75 W.

Obliczenie zapotrzebowania na ciepło

Dla łazienki 7 m² z oknem, ścianą zewnętrzną i wentylacją grawitacyjną zapotrzebowanie waha się między 560 a 840 W. Podłogówka pokrywa 400-500 W przy temperaturze posadzki 29°C, grzejnik drabinkowy musi dostarczyć resztę, czyli 160-340 W.

Przelicznik mocy grzejnika na temperaturę czynnika opisuje wzór Q = k × ΔT^n, gdzie ΔT to różnica między średnią temperaturą grzejnika a powietrzem. Dla grzejnika stalowego k = 6,5 W/(m²·K⁰,³), n = 1,3. Przy ΔT = 50 K i powierzchni 0,8 m² grzejnik oddaje 240 W.

Teoria to jedno, praktyka drugie. W domu pasywnym z rekuperatorem te same 7 m² potrzebują tylko 320 W, bo wentylacja z odzyskiem ciepła obniża straty o 70-80%. Wtedy wystarcza sama podłogówka, grzejnik staje się suszarką bez funkcji grzewczej.

Checklista przed montażem 10 punktów

• Sprawdź nośność stropu (minimum 150 kg/m² dla wylewki z podłogówką).
• Wykonaj obliczenia cieplne wg PN-EN 12831.
• Zaplanuj rozdzielacz w kotłowni lub szafce podtynkowej.
• Dobierz zawór mieszający z bypassem, jeśli obieg jest wspólny.
• Zamontuj zawory odcinające na każdym odbiorniku.
• Zainstaluj termostat z czujnikiem podłogowym i powietrznym.
• Ustaw ograniczenie temperatury posadzki na 29-33°C.
• Przetestuj instalację ciśnieniowo (6 bar przez 24 h).
• Wypłucz obieg przed zalaniem wylewką.
• Zrób dokumentację powykonawczą z rozmieszczeniem rur.

Najczęstsze błędy montażowe

Zwrot z inwestycji

Połączenie podłogówki z grzejnikiem kosztuje 3400-5200 zł w łazience 7 m², ale obniża rachunki o 15-25% w porównaniu z samym grzejnikiem. Przy pompie ciepła oszczędność sięga 30-40%, bo obniżenie temperatury zasilania z 55°C do 35°C podnosi COP z 2,8 do 4,1.

Czas zwrotu dodatkowej inwestycji w podłogówkę przy pompie ciepła wynosi 4-6 lat, przy kotle gazowym 8-12 lat. Po tym okresie niższe rachunki idą już do kieszeni inwestora.

Realny koszt eksploatacji przy standardowym użytkowaniu (4 osoby, 2 prysznice dziennie po 8 min, 1 wanna tygodniowo) wynosi 180-260 zł rocznie dla podłogówki z grzejnikiem, wobec 320-440 zł dla samego grzejnika. Te liczby wynikają z pomiarów w domach jednorodzinnych z pompą ciepła o mocy 8-12 kW.

Najważniejsza zasada przy projektowaniu układu: podłogówka grzeje powietrze, grzejnik suszy ręczniki i dokańcza dzieła po kąpieli. Próba zastąpienia jednego drugim kończy się albo zimną posadzką, albo rachunkiem za prąd wyższym o 60%.

Dobór mocy grzejnika drabinkowego w łazience z podłogówką zamyka się w przedziale 150-450 W dla 90% przypadków. Mniejsze moce sprawdzają się w dobrze izolowanych domach pasywnych, większe w starym budownictwie z mostkami termicznymi.

Mini-case: łazienka 7 m² w domu z pompą ciepła

Czteroosobowa rodzina remontuje łazienkę na piętrze. Ściana zewnętrzna o U = 0,18 W/(m²·K), okno trzyszybowe, wentylacja mechaniczna z rekuperatorem o sprawności 85%. Zapotrzebowanie na ciepło po obliczeniach wynosi 380 W dla temperatury 24°C.

Projektant dobiera podłogówkę o mocy 240 W (rozstaw rur 15 cm, 6 pętli) i grzejnik drabinkowy 140 W (wymiary 60×80 cm). Łączna moc 380 W pokrywa straty z 15% zapasem na podgrzewanie ręczników po kąpieli.

Koszt wdrożenia: podłogówka 1850 zł, grzejnik z zaworami 720 zł, rozdzielacz z pompą 680 zł, automatyka 540 zł. Razem 3790 zł. Roczne zużycie energii przy COP = 3,8 wynosi 280 kWh, czyli 174 zł przy taryfie dynamicznej 0,62 zł/kWh.

Przy samym grzejniku o mocy 480 W roczne zużycie rośnie do 520 kWh, a COP spada do 2,6, bo pompa musi podnieść temperaturę zasilania do 55°C. Rachunek roczny wynosi 322 zł, czyli o 148 zł więcej. Różnica 148 zł rocznie zwraca dodatkową inwestycję w podłogówkę w 11 lat.

Jeśli zamiast pompy ciepła dom ma kocioł gazowy kondensacyjny, różnica roczna spada do 60-80 zł, a zwrot wydłuża się do 20-25 lat. W takim przypadku podłogówka w łazienkach traci sens ekonomiczy i warto rozważyć tylko grzejnik z grzałką elektryczną w sezonie przejściowym.

Połączenie obu systemów ma sens wtedy, gdy łazienka pełni rolę suszarni, gdy dom ma pompę ciepła albo gdy inwestor planuje remont za 20-30 lat i chce uniknąć kucia posadzki. Grzejnik łazienkowy do podłogówki to nie luksus, lecz narzędzie, które dobrze użyte oszczędza czas, pieniądze i nerwy przy porannej toalecie w zimowy poranek.

Źródła danych: PN-EN 1264 (Ogrzewanie podłogowe), PN-EN 12831 (Obliczanie zapotrzebowania na ciepło), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225), katalogi techniczne producentów armatury grzewczej, dane taryfowe operatorów energii elektrycznej na 2024 r. (URE), strona internetowa: gov.pl, ure.gov.pl, pn-EN 1264.
