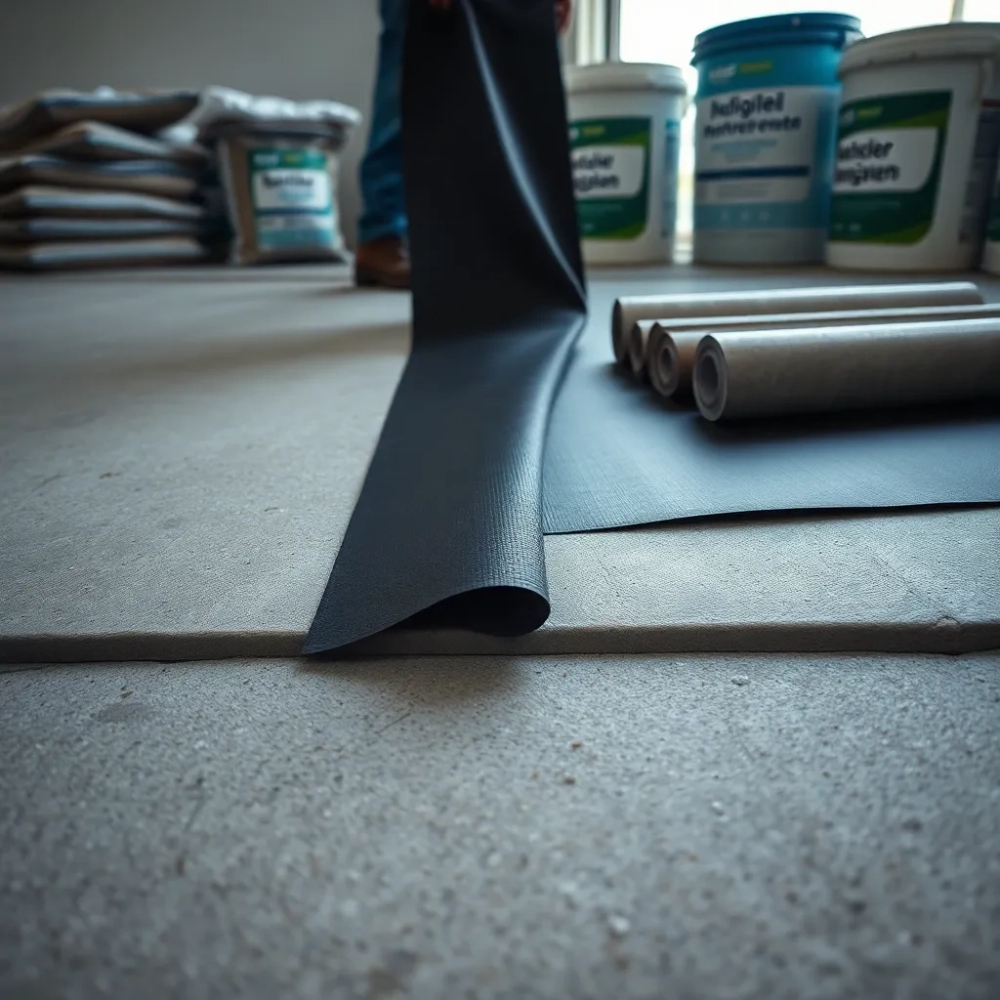

Hydroizolacja posadzki na gruncie: ochrona, która decyduje o trwałości całego domu

Brak izolacji przeciwwilgociowej podłogi na gruncie to najczęstsza przyczyna grzybów, wykroplin i kruszenia wylewki w budynkach bez piwnicy, a naprawa takiego błędu kosztuje kilkadziesiąt tysięcy złotych. Woda gruntowa nie atakuje agresywnie po prostu przez lata wędruje kapilarnie przez niezabezpieczony beton, aż w końcu pojawia się w pomieszczeniu. Poniżej znajdziesz pełny schemat warstw, kryteria doboru folii, papy lub membrany, kolejność prac oraz check-listę odbioru, która pozwala wyłapać błędy zanim ekipa wyleje beton.

• Kolejność warstw posadzki na gruncie schemat od gruntu aż po wylewkę
• Folia PE, papa czy membrana którą izolację przeciwwilgociową wybrać
• Przygotowanie podłoża pod hydroizolację krok po kroku
• Wykonanie izolacji przeciwwilgociowej praktyka i kolejność
• Najczęstsze błędy przy hydroizolacji posadzki na gruncie + checklista odbioru
• Połączenie z izolacją pionową i odbiór końcowy

Kolejność warstw posadzki na gruncie schemat od gruntu aż po wylewkę

Prawidłowa podłoga na gruncie to kanapka z kilku współpracujących warstw, z których każda pełni ściśle określoną funkcję fizyczną. Pominięcie którejkolwiek przekłada się później na konkretne uszkodzenia zawilgocenia, mostki termiczne, pękania. Warto zapamiętać tę kolejność, ponieważ na budowie ekipy notorycznie ją odwracają.

Na samym dole leży zagęszczony grunt rodzimy, ubity warstwami po 20-30 cm do wskaźnika Is ≥ 0,97. Bez tego nawet najlepsza folia nie uratuje posadzki przed nierównomiernym osiadaniem, które po roku rozrywa wylewkę. W praktyce wykonawczej z 2020 roku w regionach gliniastych konieczne było dodatkowe wybranie rodzimego gruntu na głębokość 40 cm i zastąpienie go piaskiem średnim.

Na ubity grunt trafia podsypka piaskowa o grubości 10-15 cm, alternatywnie chudy beton grubości 8-10 cm. Piasek pełni rolę warstwy filtracyjnej i wyrównawczej, jednocześnie umożliwiając odprowadzenie przypadkowej wody. Grubość podsypki powinna uwzględniać spadek 1,5-2% w kierunku drenażu, jeśli poziom wód gruntowych tego wymaga.

Trzecią warstwą jest właściwa hydroizolacja posadzki na gruncie, czyli folia PE o grubości 0,3-0,4 mm, papa termozgrzewalna lub membrana syntetyczna. Układa się ją z zakładkami 10-15 cm i wywija na ściany na wysokość minimum 15 cm ponad planowany poziom gotowej podłogi. Takie wywinięcie tworzy wannę, która blokuje kapilarne podciąganie wilgoci w strefie cokołowej.

Czwartą warstwę stanowi termoizolacja płyty XPS (polistyren ekstrudowany) o wytrzymałości na ściskanie ≥ 300 kPa lub pianka poliuretanowa. XPS układa się na styk, w dwóch warstwach na mijankę, aby wyeliminować mostki termiczne na stykach. Na terenach z wysokim poziomem wód gruntowych minimalna grubość XPS to 10 cm, na suchych wystarczy 8 cm.

Piątą warstwą jest folia PE poślizgowa o grubości 0,2 mm, rozkładana bezpośrednio na termoizolacji. Pełni funkcję warstwy oddzielającej dzięki niej wylewka cementowa może swobodnie pracować termicznie bez naprężeń ścinających przenoszonych na XPS. Bez tej folii wylewka często pęka wzdłuż krawędzi płyt już po pierwszym sezonie grzewczym.

Szóstą i ostatnią warstwą jest wylewka cementowa grubości 5-7 cm, zbrojona siatką stalową lub włóknem polipropylenowym. Zbrojenie rozkłada naprężenia skurczowe i ogranicza spękania do mikrorys, które nie wpływają na użytkowanie posadzki. W budynku z ogrzewaniem podłogowym wodnym wylewka musi mieć min. 6 cm nad rurkami, czyli łącznie ok. 9 cm.

Folia PE, papa czy membrana którą izolację przeciwwilgociową wybrać

Wybór materiału izolacyjnego pod posadzkę na gruncie wynika nie z ceny, lecz z poziomu wód gruntowych i obciążenia mechanicznego. Folia PE 0,3 mm sprawdza się przy suchym gruncie i niskim poziomie wody. Papa termozgrzewalna radzi sobie z wodą pod ciśnieniem, ale jest cięższa i trudniejsza w naprawie. Membrany syntetyczne (HDPE, PVC) łączą elastyczność folii z wytrzymałością papy, lecz kosztują najwięcej.

Folia polietylenowa o grubości 0,3-0,4 mm to rozwiązanie najtańsze i najszybsze w montażu. Wystarczy ją rozwinąć z zakładkami 10-15 cm, skleić taśmą i wywinąć na ściany. Nie stosuj jej w gruntach gliniastych, gdzie woda zalega tygodniami folia nie wytrzymuje długotrwałego nacisku hydrostatycznego i przebija się na łączeniach.

Papa termozgrzewalna na osnowie z włókna szklanego lub poliestrowej, o gramaturze 4-5 kg/m², wytrzymuje ciśnienie wody do 0,5 MPa i mostkuje rysy do 2 mm. Układa się ją na gorąco palnikiem rozgrzewa się spodnią warstwę i dociska do podłoża. Jej wadą jest sztywność na nierównym podłożu tworzą się fałdy, które mogą punktowo przebijać XPS.

Membrany syntetyczne z HDPE lub PVC o grubości 1,2-2,0 mm to rozwiązanie premium. Mają zakładki zgrzewane lub samoprzylepne, wysoką odporność na przebicie i żywotność przekraczającą 50 lat. Stosuje się je w budynkach energooszczędnych, na gruntach o zmiennym poziomie wody i pod ciężkie wylewki z ogrzewaniem podłogowym.

Przy doborze izolacji kluczowe jest sprawdzenie zgodności z normą PN-EN 13967, która reguluje wymagania dla membran hydroizolacyjnych stosowanych pod wylewkami. Dokument określa m.in. wytrzymałość na rozciąganie, wodoodporność i odporność na starzenie. Każdy materiał bez oznaczenia CE i deklaracji właściwości użytkowych powinien wzbudzać czujność.

XPS a styropian EPS różnica dla podłogi jest fundamentalna. Styropian EPS nasiąka wodą do 4% objętości w ciągu 24 h, podczas gdy XPS pochłania poniżej 0,5%. Współczynnik λ dla EPS 100 wynosi 0,036 W/(m·K), dla XPS 300 0,032 W/(m·K). W praktyce oznacza to, że płyta XPS 10 cm zastępuje 12 cm EPS przy tej samej izolacyjności, ale jest czterokrotnie mniej nasiąkliwa, co w podłodze na gruncie decyduje o trwałości.

Pod posadzkę na gruncie nie stosuj wełny mineralnej ani styropianu grafitowego oba materiały nasiąkają i tracą właściwości izolacyjne już po pierwszym kontakcie z wilgocią. Wełna pod wylewką cementową zapada się pod własnym ciężarem, grafitowy styropian chłonie wodę kapilarnie i nie oddaje jej przez dekady.

Przygotowanie podłoża pod hydroizolację krok po kroku

Prawidłowe przygotowanie podłoża decyduje o tym, czy izolacja przeciwwilgociowa podłogi na gruncie spełni swoją funkcję przez dekady. Zaniechanie któregokolwiek z poniższych kroków skutkuje pęcherzami na folii, rozdarciami papy i kapilarnym podciąganiem wody w górę wylewki.

Pierwszym krokiem jest wybranie gruntu na wymaganą głębokość zazwyczaj 60-80 cm poniżej poziomu gotowej posadzki, uwzględniając grubość wszystkich warstw plus margines na wyrównanie. Dno wykopu musi być poziome, bez zagłębień, w których zbierałaby się woda.

Kolejny etap to zagęszczenie gruntu rodzimego płytą wibracyjną, warstwami po 20-30 cm. Wskaźnik zagęszczenia Is powinien wynosić minimum 0,97 potwierdza to badanie Proctora wykonane przez geologa. Bez tego wyniku żadna ekipa nie powinna kłaść kolejnych warstw.

Trzeci krok to rozłożenie i zagęszczenie podsypki piaskowej o frakcji 0-4 mm, warstwami po 10-15 cm. Każda warstwa wymaga zagęszczenia płytą wibracyjną do uzyskania stabilnej, nieosiadającej powierzchni. Na gruntach gliniastych podsypka powinna mieć łącznie 20-25 cm, aby skutecznie odciąć podciąganie kapilarne.

Na podsypce układa się warstwę chudego betonu (B10 lub B15) grubości 8-10 cm, jeśli projekt przewiduje takie rozwiązanie. Chudy beton wyrównuje powierzchnię i ułatwia precyzyjne rozwinięcie hydroizolacji. Alternatywą jest płyta XPS ułożona bezpośrednio na podsypce tańsza, ale mniej stabilna przy dużych obciążeniach.

Chudy beton musi schnąć minimum 14 dni przed położeniem izolacji bitumicznej w przeciwnym razie papa odparza się i traci przyczepność.

Wykonanie izolacji przeciwwilgociowej praktyka i kolejność

Rozwijanie folii lub papy zaczyna się od najdalszego narożnika i prowadzi w kierunku wyjścia, aby nie chodzić po świeżo ułożonym materiale. Zakładki między pasmami wynoszą 10-15 cm dla folii PE i minimum 12 cm dla papy. Każda zakładka musi być sklejona taśmą butylową lub zgrzana sam fakt nałożenia na siebie nie zapewnia szczelności.

Wywinięcie izolacji na ściany to element konieczny, który odróżnia prawidłowe wykonanie od fuszerki. Folia lub papa musi wchodzić na ścianę minimum 15 cm ponad poziom gotowej posadzki w strefie cokołowej powstanie w ten sposób szczelna wanna, blokująca kapilarną wędrówkę wilgoci. Wywinięcie przykleja się do ściany klejem bitumicznym lub mocuje mechanicznie kołkami.

Połączenie izolacji poziomej z pionową to kluczowy moment pomijany przez amatorów. Papa lub folia na ścianie musi zachodzić na izolację fundamentu na wysokości co najmniej 20 cm, z zakładką klejoną lub zgrzewaną. Bez tego połączenia woda przedostaje się przez szczelinę między ławą a ścianą i wędruje w górę, tworząc wykwity na cokole.

Układanie termoizolacji XPS rozpoczyna się od narożnika, z przesunięciem spoin o pół długości płyty w kolejnych rzędach. Płyty muszą ściśle do siebie przylegać szczeliny większe niż 2 mm wypełnia się pianką niskoprężną. Dwie warstwy XPS po 5 cm dają lepszą izolacyjność niż jedna warstwa 10 cm, ponieważ eliminują mostki termiczne na stykach.

Folię poślizgową rozkłada się z zakładkami 10 cm, sklejając je taśmą. Jej zadaniem nie jest hydroizolacja folia poślizgowa oddziela wylewkę od XPS, umożliwiając jej swobodną pracę termiczną. Bez tej warstwy wylewka napręża się przy każdej zmianie temperatury i pęka wzdłuż krawędzi płyt izolacyjnych.

Nie przybijaj folii poślizgowej kołkami ani nie przebijaj jej rurkami ogrzewania podłogowego bezpośrednio przez XPS każde przebicie to mostek termiczny i potencjalna droga wnikania wilgoci.

Najczęstsze błędy przy hydroizolacji posadzki na gruncie + checklista odbioru

Lista grzechów głównych jest krótka, lecz każdy z nich kosztuje poważne pieniądze w naprawie. Pierwszy to brak wywinięcia izolacji na ściany ekipa zwija folię równo z krawędzią płyty XPS i idzie dalej. Po roku wilgoć kapilarna wędruje w górę ściany, pojawi się grzyb i odparzona farba.

Drugi klasyk to dziurawienie XPS przy montażu ogrzewania podłogowego. Wiertła, kołki, rurki prowadzone przez płyty bez osłony każde przebicie to mostek termiczny i droga wnikania wilgoci. Rurki PEX-AL-PEX prowadzi się po wierzchu XPS, mocując je klipsami do specjalnych mat grzewczych, nie przebijając izolacji.

Trzeci błąd to łączenie folii bez taśmy zakładki leżą na sobie, ale nie są sklejone. Przy wylewaniu betonu mieszanka wciska się między warstwy, rozrywa folię i tworzy kanaliki kapilarne. Efekt widoczny dopiero po pierwszej zimie w postaci mokrych plam przy listwach.

Czwarty grzech to brak połączenia izolacji poziomej z pionową. Papa lub folia podłogowa kończy się przy ścianie, izolacja fundamentu idzie osobno woda przedostaje się przez szczelinę. To najczęstsza przyczyna zawilgocenia cokołu w budynkach oddanych do użytku po 2015 roku.

Piąty błąd to zbyt cienka warstwa podsypki piaskowej (poniżej 8 cm) lub jej brak. Glina pod folią pęcznieje przy mrozach i rozrywa hydroizolację. Na gruntach spoistych podsypka musi mieć minimum 15 cm, a w strefie przemarzania nawet 25 cm.

Próba wodna to najskuteczniejsza metoda weryfikacji szczelności hydroizolacji. Po ułożeniu izolacji i wywinięciu na ściany, ale przed wylewką, zalej posadzkę wodą na wysokość 3-5 cm i pozostaw na 24 godziny. Sprawdzaj poziom wody co 8 godzin spadek większy niż 5 mm oznacza nieszczelność.

Checklista odbioru hydroizolacji przed wylewką

• Zakładki folii lub papy minimum 10-15 cm, sklejone lub zgrzane
• Wywinięcie na ściany minimum 15 cm ponad planowany poziom posadzki
• Połączenie izolacji poziomej z pionową (fundament) z zakładką 20 cm
• Brak widocznych przebić, dziur, rozdarć w materiale izolacyjnym
• XPS ułożony na mijankę, szczeliny wypełnione pianką niskoprężną
• Folia poślizgowa rozwinięta, sklejona, nieprzebita kołkami
• Przeprowadzona próba wodna z wynikiem pozytywnym
• Dokumentacja zdjęciowa każdej warstwy przed zakryciem

Połączenie z izolacją pionową i odbiór końcowy

Szczelne połączenie izolacji poziomej podłogi z pionową ścian fundamentowych stanowi barierę dla wody gruntowej pod ciśnieniem. Papa lub folia pozioma musi zachodzić na izolację pionową minimum 20 cm, a zakładka musi być wykonana w suchych warunkach i sklejona klejem bitumicznym na zimno lub zgrzana palnikiem.

W narożnikach wewnętrznych izolację wywija się z dodatkowym pasem wzmacniającym o szerokości 30 cm, przyklejanym pod kątem 45°. W narożnikach zewnętrznych stosuje się gotowe profile ochronne, które zapobiegają mechanicznemu uszkodzeniu papy przy zasypywaniu wykopu.

Odbiór końcowy izolacji przeciwwilgociowej podłogi na gruncie powinien być udokumentowany protokołem z próby wodnej oraz zdjęciami każdej warstwy. Dokumentację dołącza się do książki budowy w razie reklamacji stanowi dowód prawidłowego wykonania lub ujawnia fuszerkę.

Przed wylewką sprawdź jeszcze raz szczelność wszystkich przejść rurowych przez posadzkę. Każda rura kanalizacyjna, wodna lub grzewcza przechodząca przez podłogę musi być opasana kołnierzem hydroizolacyjnym, przyklejonym do folii lub papy. Bez tego detalu woda przedostaje się kapilarnie wzdłuż rury.

Decyzja o wariancie podłogi z chudym betonem czy bez zależy od obciążenia użytkowego i poziomu wód gruntowych. W garażu, warsztacie lub kotłowni chudy beton daje stabilniejsze podłoże pod wylewkę. W sypialni na suchym gruncie można zrezygnować z chudego betonu i ułożyć XPS bezpośrednio na podsypce piaskowej.

Wykonanie hydroizolacji posadzki na gruncie to jednorazowa inwestycja na cały okres użytkowania budynku. Koszt materiałów na dom 120 m² to około 4 500-8 000 zł, robocizna 6 000-10 000 zł. Naprawa błędnie wykonanej izolacji po oddaniu budynku kosztuje pięciokrotnie więcej, nie licząc konieczności skuwania wylewek i wymiany warstw.

Źródła danych i norm: PN-EN 13967 (Membrany hydroizolacyjne wymagania), PN-EN 13164 (Wyroby z XPS wymagania), PN-EN 13163 (Wyroby ze styropianu EPS), Warunki Techniczne 2022 (Dz.U. 2022 poz. 1225), katalogi producentów membran i XPS dostępne na ich stronach internetowych.
