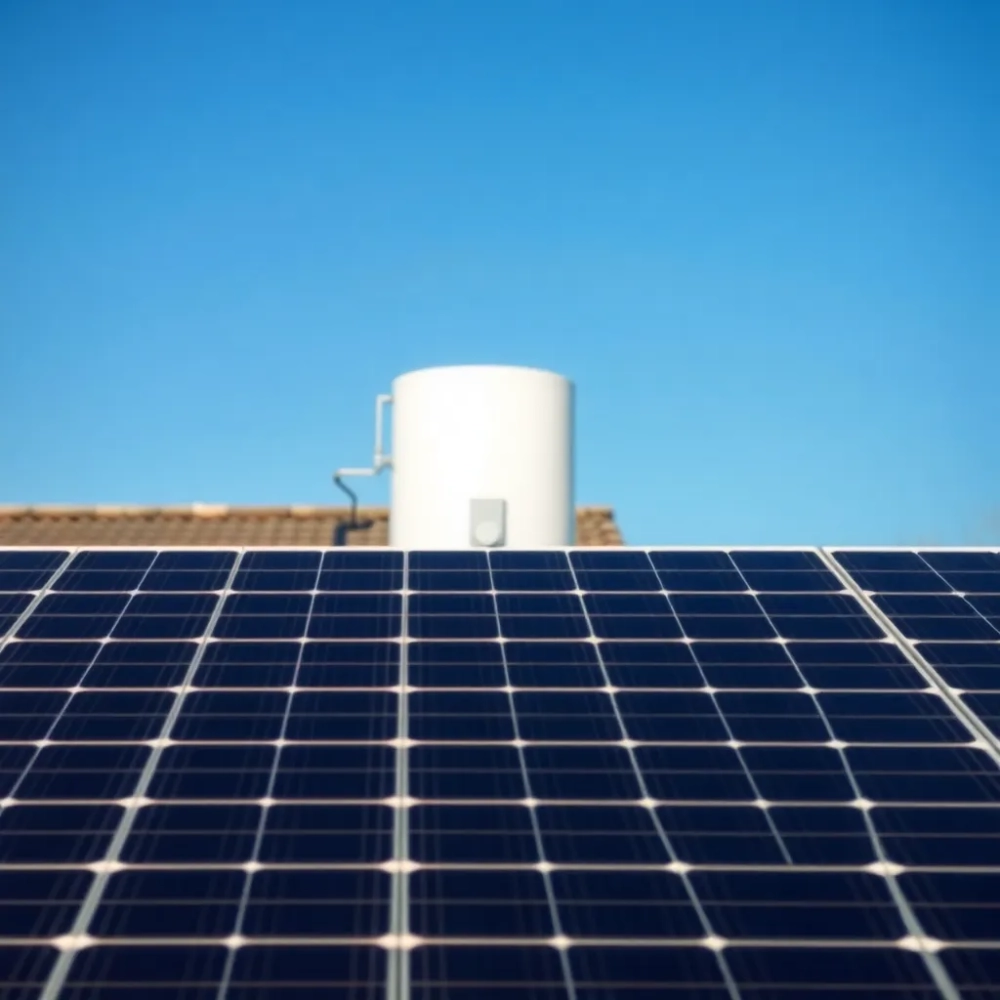

Ile paneli do grzałki 3 kW? Praktyczny poradnik

Masz trzy kilowaty mocy i grzałkę, która ma z niej skorzystać, ale liczby w kalkulatorach rozmijają się o kilka sztuk paneli. Krótka odpowiedź: do zasilania grzałki 3 kW potrzebujesz zazwyczaj 10 paneli fotowoltaicznych o mocy 300 W każdy, pracujących w napięciu 220-230 V, z inwerterem lub regulatorem MPPT pośrodku. Reszta tego tekstu to szczegóły, które decydują, czy woda w bojlerze faktycznie się nagrzeje, czy zmarnujesz co trzecią złotówkę na stratach.

• Moc grzałki a napięcie instalacji PV
• Rodzaje grzałek kompatybilnych z fotowoltaiką
• Kalkulator i przykłady obliczeń dla instalacji PV
• Zabezpieczenia i regulatory MPPT w systemie z grzałką
• Najczęstsze błędy przy doborze grzałki do paneli
• FAQ najczęściej zadawane pytania

Moc grzałki a napięcie instalacji PV

Grzałka elektryczna pobiera dokładnie tyle watów, ile wynika z iloczynu napięcia i natężenia prądu. Jeśli zasilasz ją napięciem niższym niż znamionowe, moc spada proporcjonalnie do kwadratu napięcia. To fizyka oporu, nie magia.

Typowy panel monokrystaliczny 300 W pracuje w punkcie mocy maksymalnej przy około 22 V i 13,6 A. Dziesięć takich modułów połączonych szeregowo daje łącznie 220 V i tę samą wartość prądu, co pozwala uzyskać blisko 3000 W mocy użytecznej. Przy takim układzie grzałka 3 kW na 230 V pracuje niemal nominalnie, z niewielkim spadkiem wynikającym z różnicy napięć.

Sytuacja komplikuje się, gdy panele dają mniej: w pochmurny dzień, przy zabrudzeniu lub starzeniu się modułów, napięcie na stringu spada do 190 V, a nawet 150 V. Wtedy grzałka nie pobiera 3 kW, lecz proporcjonalnie mniej. Konkretne wartości pokazuje tabela poniżej.

Wniosek jest prosty: napięcie ma kluczowe znaczenie dla wydajności systemu. Dobierając panele, trzeba patrzeć nie tylko na ich moc, ale też na napięcie robocze, bo to ono ustala, ile ciepła faktycznie trafia do wody. Różnica między 220 V a 150 V to spadek mocy o ponad połowę.

Dlaczego nie 12 paneli albo 8

Dwanaście modułów dałoby napięcie około 264 V, a to wymagałoby grzałki przystosowanej do wyższego napięcia lub zastosowania dodatkowego regulatora. Osiem paneli o mocy 300 W to z kolei 176 V, a więc realna moc grzałki spadłaby do około 1800 W. Dziesięć sztuk to optimum dla standardowej grzałki 230 V dostępnej w sklepach z armaturą grzewczą.

Rodzaje grzałek kompatybilnych z fotowoltaiką

Nie każda grzałka nadaje się do współpracy z fotowoltaiką. Różnią się konstrukcją, sposobem montażu i zakresem mocy, a te cechy przekładają się na konkretne scenariusze użycia.

Grzałki zanurzeniowe to najczęstszy wybór przy instalacjach PV, bo montuje się je bezpośrednio w zbiorniku wody. Mają wysoką sprawność i dobrą odporność na cykliczne włączanie. W połączeniu z termostatem pozwalają precyzyjnie ustawić temperaturę graniczną.

Modele powietrzne sprawdzają się tam, gdzie nie ma zbiornika na wodę. Działają jak klasyczna farelka, ale zasilane prądem z paneli. Minusem jest niższa sprawność cieplna i konieczność odprowadzania wilgoci z nagrzewanego powietrza.

Grzałki bojlerowe z wbudowanym termostatem to wygodne rozwiązanie all-in-one, ale trzeba sprawdzić, czy termostat jest przystosowany do pracy z sygnałem z regulatora MPPT. Niektóre wymagają minimalnego napięcia startowego, którego panele nie zawsze dostarczają o świcie.

Patronowe, czyli rurkowe, stosuje się w małych akumulatorach ciepła i instalacjach off-grid. Mają niższą moc, więc pasują do mniejszych zestawów PV. Ich zaletą jest kompaktowa budowa i łatwa wymiana.

Kalkulator i przykłady obliczeń dla instalacji PV

Najprostszy wzór na minimalną liczbę paneli to podzielenie mocy grzałki przez moc jednego modułu. Ale to dopiero punkt wyjścia, bo dochodzą straty napięciowe i margines na pochmurne dni.

Wariant 1: instalacja 3 kW (minimalna)

Dziesięć paneli 300 W = 3000 W mocy szczytowej. W praktyce uzyskasz średnio 75% tej wartości w skali roku, a więc około 2250 W mocy ciągłej. To wystarczy, by grzałka 3 kW pracowała przez większość dnia, choć nie z pełną mocą nominalną. Czas nagrzewania 200 litrów wody od 10 do 55°C wyniesie około 3,5 godziny przy pełnym słońcu.

Wariant 2: instalacja 6 kW (średnia)

Dwadzieścia paneli 300 W daje 6000 W. Grzałka 3 kW pracuje nominalnie przez cały czas nasłonecznienia, a nadwyżka może zasilać inne odbiory. Taki układ pozwala już myśleć o grzaniu wody i wspomaganiu ogrzewania podłogowego bez konieczności magazynowania energii w akumulatorach.

Wariant 3: instalacja 10 kW (duża)

Trzydzieści trzy panele 300 W to już poważny zestaw. Grzałka 3 kW stanowi w nim zaledwie 30% mocy, więc bez problemu dobierzesz regulator, który rozdysponuje energię między bojler, pompę ciepła i gniazdka. Czas nagrzewania 300 litrów spada do około 1,5 godziny.

Wzór na liczbę paneli

Liczba paneli = (moc grzałki / moc jednego panelu) × współczynnik zapasu. Współczynnik 1,0 daje minimum teoretyczne, 1,2-1,3 uwzględnia straty napięciowe i rezerwę na pochmurne dni. Dla grzałki 3 kW i paneli 300 W wychodzi 10 do 13 sztuk w zależności od przyjętego zapasu.

Zabezpieczenia i regulatory MPPT w systemie z grzałką

Bezpośrednie podłączenie grzałki do paneli to proszenie się o kłopoty. Moduły PV generują napięcie nawet przy minimalnym oświetleniu, a brak stabilizacji powoduje przegrzewanie grzałki lub jej cykliczne wyłączanie. Pośrodku musi stanąć element, który pilnuje parametrów pracy.

Regulator MPPT (Maximum Power Point Tracker) śledzi punkt maksymalnej mocy paneli i przetwarza napięcie stałe na takie, jakiego potrzebuje grzałka. Dzięki temu nawet przy niskim nasłonecznieniu układ wyciąga z paneli tyle, ile się da. Kluczowy parametr to zakres napięć wejściowych: regulator musi obsłużyć napięcie otwartego obwodu stringu, które dla 10 paneli wynosi około 350 V.

Inwerter stringowy sprawdza się przy większych instalacjach i pozwala później rozbudować system o kolejne odbiory. Mikroinwertery mają sens przy nierównomiernym nasłonecznieniu paneli, ale ich cena za wat jest wyższa. Dobór zależy od kształtu dachu i obecności zacienień.

Termostat i czujnik temperatury

Termostat w grzałce odcina zasilanie po osiągnięciu zadanej temperatury. Bez niego woda w bojlerze doprowadzona do wrzenia mogłaby uszkodzić zbiornik albo wywołać zadziałanie zaworu bezpieczeństwa. Standardowe nastawienie to 55-60°C, co wystarcza do komfortowego użytkowania i ogranicza rozwój bakterii Legionella.

Nigdy nie podłączaj grzałki bezpośrednio do paneli bez inwertera lub regulatora MPPT. Skoki napięcia przy zmiennym zachmurzeniu mogą uszkodzić zarówno grzałkę, jak i panele. Pośrodku musi stać urządzenie stabilizujące parametry pracy.

Schemat blokowy połączeń

Panele fotowoltaiczne łączą się szeregowo w string o napięciu około 220 V. String trafia do regulatora MPPT, który obniża lub podwyższa napięcie do poziomu wymaganego przez grzałkę. Za regulatorem znajduje się bezpiecznik nadprądowy, a dalej termostat i sama grzałka w zbiorniku. Takie połączenie chroni każdy element i pozwala na późniejszą rozbudowę.

Najczęstsze błędy przy doborze grzałki do paneli

Pomijanie zapasu mocy paneli to klasyczna pułapka. Ktoś liczy 10 paneli po 300 W i myśli, że ma 3 kW. Tymczasem w realnych warunkach pracy uzysk spada do 80-90% wartości katalogowej, a przy zabrudzeniu modułów nawet do 70%. Stąd potrzeba marginesu 20-30% w stosunku do mocy grzałki.

Brak zabezpieczenia przeciwprzepięciowego to drugi grzech projektantów amatorów. Wyładowania atmosferyczne w okolicy potrafią zniszczyć elektronikę inwertera w ułamku sekundy. Ogranicznik przepięć typu 1+2 kosztuje kilkaset złotych i chroni sprzęt za kilka tysięcy.

Łączenie paneli równolegle zamiast szeregowo obniża napięcie i zwiększa prąd. Przy 10 panelach 300 W połączonych równolegle dostajesz 30 V i 100 A, co wymaga grubych przewodów i solidnego regulatora. Połączenie szeregowe jest prostsze i bezpieczniejsze dla grzałek 230 V.

Dobieranie grzałki o mocy wyższej niż instalacja to częsty błąd wynikający z entuzjazmu. Grzałka 5 kW przy instalacji 3 kW nigdy nie osiągnie pełnej mocy, a w pochmurne dni w ogóle nie włączy się prawidłowo. Lepiej dopasować moc grzałki do realnej mocy paneli, niż liczyć na cuda.

Checklista przed zakupem

• Sprawdź napięcie otwartego obwodu stringu i porównaj z zakresem wejściowym regulatora MPPT
• Oblicz prąd zwarciowy paneli i dobierz bezpiecznik o wartości 1,25 raza wyższej
• Zweryfikuj, czy grzałka ma termostat z nastawialną temperaturą graniczną
• Dobierz przekrój przewodów DC do spadku napięcia poniżej 3%
• Upewnij się, że bojler ma anodę magnezową i zawór bezpieczeństwa
• Zaplanuj miejsce na regulator i zabezpieczenia w suchym, przewietrzanym pomieszczeniu
• Sprawdź normę PN-EN 60335 dla grzałek elektrycznych
• Przelicz koszt inwestycji w stosunku do rocznego zysku z darmowej energii

Kiedy nie warto grzać wody panelami

Gdy instalacja PV ma poniżej 2 kW mocy, grzanie wody staje się nieefektywne. Lepszym wyborem będzie wtedy pompa ciepła powietrze-woda lub klasyczny bojler z grzałką nocną taryfą G12. Panele w takiej skali nie pokryją zapotrzebowania na ciepłą wodę nawet w sezonie letnim.

FAQ najczęściej zadawane pytania

Czy grzałka 3 kW musi mieć dokładnie 3 kW mocy?

Nie. Grzałka może mieć mniejszą moc, na przykład 2 kW, i nadal współpracować z instalacją 3 kW. Po prostu pobierze mniej energii, a czas nagrzewania wody wydłuży się proporcjonalnie. Ważne, by napięcie znamionowe grzałki odpowiadało napięciu wyjściowemu inwertera lub regulatora MPPT.

Ile paneli do grzałki 3 kW w praktyce?

W praktyce potrzebujesz od 10 do 13 paneli o mocy 300 W każdy. Dziesięć sztuk to absolutne minimum teoretyczne, a trzynaście daje komfortowy zapas na pochmurne dni i starzenie się modułów. Wielu instalatorów przyjmuje właśnie 12 paneli jako bezpieczną wartość referencyjną.

Czy mogę podłączyć grzałkę bezpośrednio do paneli?

Technicznie tak, ale praktycznie to zły pomysł. Napięcie paneli skacze od 0 V do 350 V w zależności od zachmurzenia, co powoduje przegrzewanie grzałki i jej szybkie zużycie. Bez regulatora MPPT lub inwertera nie kontrolujesz parametrów pracy, a ryzyko awarii rośnie z każdym cyklem włączenia.

Jaki regulator MPPT do instalacji 3 kW?

Najlepszy wybór to regulator o napięciu wejściowym do 400 V i prądzie do 15 A. Popularne modele obsługują moc do 3,5 kW i mają wbudowane zabezpieczenia przeciążeniowe. Przy instalacji 6-10 kW warto już rozważyć pełnowymiarowy inwerter stringowy z możliwością sprzedaży nadwyżek do sieci.

Czy bojler z grzałką może być akumulatorem ciepła?

Tak, i to jeden z najlepszych sposobów magazynowania energii z fotowoltaiki. 200 litrów wody o temperaturze 60°C to około 5,8 kWh energii cieplnej. Bojler działa więc jak bateria o zerowej degradacji i pojemności, której akumulatory litowo-jonowe mogą pozazdrościć. Jedynym ograniczeniem jest czas stygnięcia: zbiornik bez dobrej izolacji traci 1-2°C na dobę.

Dobór grzałki do paneli fotowoltaicznych wymaga uwzględnienia trzech filarów: napięcia stringu, mocy grzałki i zabezpieczeń pośredniczących. Do grzałki 3 kW potrzebujesz 10-13 paneli 300 W połączonych szeregowo, regulatora MPPT lub inwertera oraz termostatu z nastawialną temperaturą. Pominięcie któregokolwiek z tych elementów obniża sprawność lub stwarza zagrożenie.

Jeśli planujesz konkretny zakup, zacznij od ustalenia, czy Twoja instalacja PV będzie miała 3, 6 czy 10 kW mocy. Od tego zależy liczba paneli, typ inwertera i przekrój przewodów. Skorzystaj z naszej kategorii grzałek do fotowoltaiki, aby porównać modele zanurzeniowe, bojlerowe i powietrzne w jednym miejscu.

Źródła danych i norm: PN-EN 60335-1 i PN-EN 60335-2-73 (bezpieczeństwo urządzeń grzewczych), dane techniczne producentów paneli monokrystalicznych 300 W (napięcie Vmp 22-23 V, prąd Imp 13-14 A), karty katalogowe regulatorów MPPT dostępne na stronach producentów (napięcie wejściowe do 400 V), obliczenia własne oparte na prawie Ohma i wzorze P=U²/R.
