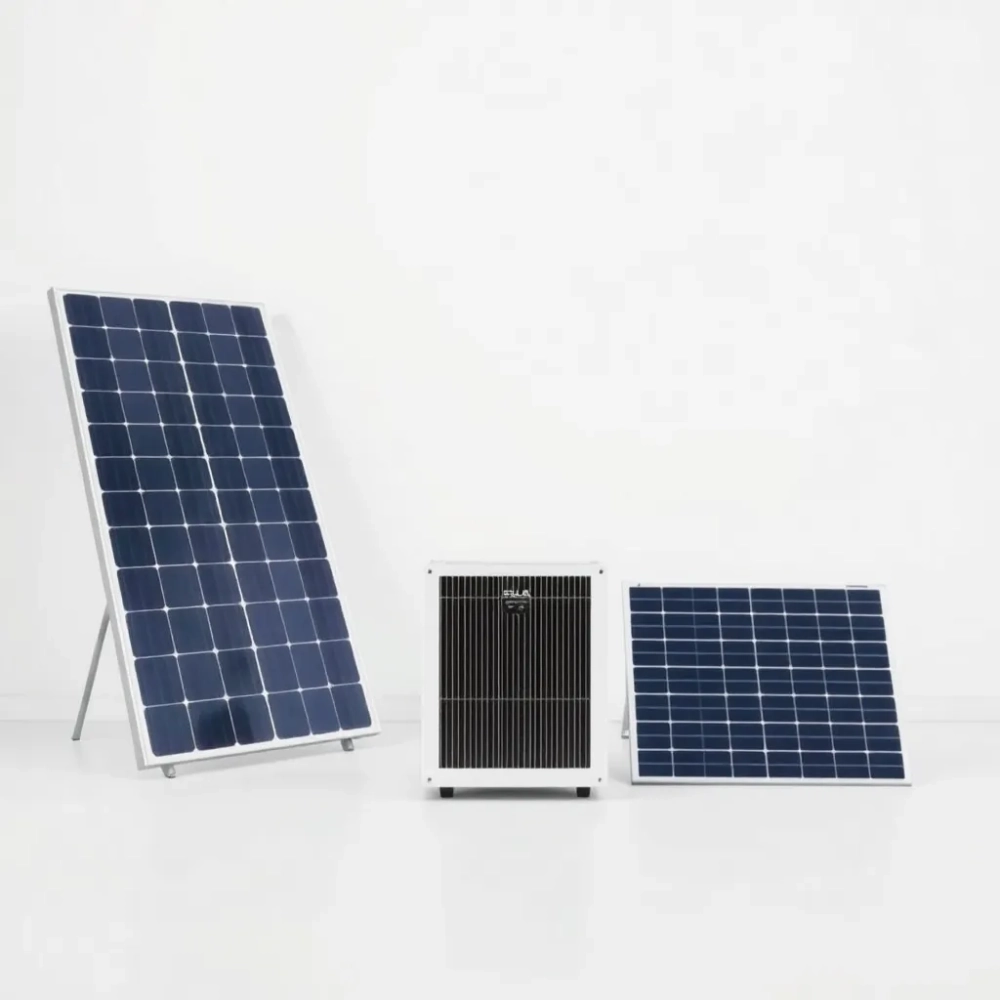

Ile paneli można podłączyć do falownika 2025?

W dzisiejszych czasach, kiedy świadomość ekologiczna i poszukiwanie oszczędności stają się priorytetem, temat instalacji fotowoltaicznych rozgrzewa do czerwoności. Ale zanim przystąpimy do montażu paneli na dachu, kluczowe jest zrozumienie, ile paneli można podłączyć do falownika. Odpowiedź w skrócie: liczba paneli zależy od mocy falownika oraz parametrów elektrycznych paneli, takich jak napięcie i prąd. Niewłaściwy dobór może skutkować zarówno niedostateczną wydajnością, jak i uszkodzeniem sprzętu.

• Wpływ mocy falownika na liczbę paneli.
• Znaczenie parametrów paneli (Voc, Vmp, Imp) przy doborze.
• Kalkulacja paneli w zależności od napięcia MPPT falownika.
• Optymalizacja instalacji fotowoltaicznej w oparciu o prąd ładowania.
• Q&A

Zacznijmy podróż w głąb parametrów, które rządzą światem fotowoltaiki, aby rozłożyć na czynniki pierwsze to, co często budzi wątpliwości. To nie jest kwestia „im więcej tym lepiej”, a raczej precyzyjnej kalkulacji, niczym u dobrego inżyniera. Pomyśl o tym, jak o dobrze zorganizowanym zespole – każdy element musi ze sobą współgrać, aby osiągnąć optymalny wynik. Brak tego współgrania może skutkować tym, że zamiast oczekiwanej symfonii mocy, usłyszymy jedynie fałszywy ton niedziałającej instalacji.

Jak widać z tabeli, wybór odpowiedniej liczby paneli to swoista sztuka kompromisu, gdzie każdy parametr ma swoje zdanie. Czasem, niczym w dobrej partii szachów, trzeba przewidzieć kilka ruchów naprzód, aby optymalnie wykorzystać dostępne zasoby. Pamiętajmy, że podane dane są przykładami, a każdy falownik i panel ma swoje unikatowe cechy, niczym odciski palców. Dlatego zamiast działać "na oko", zawsze należy szczegółowo zweryfikować specyfikację techniczną. To podejście jest niczym busola w mgle, wskazująca drogę do efektywnej i bezpiecznej instalacji.

Wpływ mocy falownika na liczbę paneli.

Dobór falownika do instalacji fotowoltaicznej to nie lada wyzwanie, przypominające trochę budowanie mostu – fundament musi być solidny. Kluczowym parametrem jest moc falownika, która bezpośrednio przekłada się na to, ile paneli fotowoltaicznych można podłączyć do falownika. Weźmy przykład falownika off-gridowego ESB o mocy ciągłej 5kW. Producent jasno określa, że do takiego inwertera można podłączyć panele o sumarycznej mocy 5kW. To jest nasz punkt wyjścia, swoisty sufit mocy, którego nie możemy przekroczyć.

Zobacz także: Czy można kłaść panele na ogrzewanie podłogowe?

Teraz wyobraźmy sobie, że posiadamy panele o mocy 410W każdy, które zyskały na popularności niczym bestsellery na liście. Przeprowadzając prosty rachunek matematyczny – 5000W (moc falownika) podzielone przez 410W (moc panelu) – otrzymujemy około 12,19. To oznacza, że teoretycznie możemy podłączyć 12 paneli o mocy 410W. Jest to pierwszy etap w naszej kalkulacji, swoista przymiarka, zanim zajmiemy się detalami.

Jednakże, moc to nie wszystko. Falownik ESB 10kW posiada także inne istotne parametry, które musimy wziąć pod uwagę. Napięcia pracy MPPT w zakresie 120 ~ 450VDC oraz maksymalne napięcie obwodu paneli PV wynoszące 500VDC to wartości, które ograniczają lub poszerzają nasze możliwości. To trochę tak, jakbyśmy mieli świetny silnik, ale musieli dobrać do niego odpowiednie koła i karoserię, aby samochód jechał optymalnie. Całość musi ze sobą współgrać, aby instalacja pracowała z maksymalną wydajnością. Warto pamiętać, że każdy wat mocy w panelach to potencjalny zysk, ale tylko wtedy, gdy falownik jest w stanie go efektywnie przetworzyć.

Dopuszczalny prąd ładowania z paneli PV, wynoszący 80A, również odgrywa decydującą rolę, szczególnie przy łączeniu paneli równolegle. To ten parametr określa, ile prądu falownik jest w stanie przyjąć bez przeciążenia. Czasem zdarza się, że instalacja jest niedopasowana, co prowadzi do strat energii i skrócenia żywotności sprzętu. To trochę jak próba wlania rzeki do szklanki – prędzej czy później coś się przeleje, a w naszym przypadku coś przestanie działać.

Zobacz także: Czy można malować panele podłogowe? Poradnik

Znaczenie parametrów paneli (Voc, Vmp, Imp) przy doborze.

Zagłębiając się w tajniki fotowoltaiki, musimy spojrzeć na parametry samych paneli, które są niczym DNA każdego modułu. Trzy kluczowe wartości, które pojawiają się na tabliczce znamionowej, to Voc (napięcie obwodu otwartego), Vmp (napięcie w punkcie maksymalnej mocy) i Imp (prąd w punkcie maksymalnej mocy). To właśnie one, niczym wskazówki kompasu, kierują naszą decyzję o tym, ile paneli można podłączyć do falownika.

Voc, czyli napięcie obwodu otwartego, to maksymalne napięcie, jakie panel może wytworzyć, gdy nie płynie przez niego żaden prąd. To niczym bezprądowe napięcie baterii przed podłączeniem do urządzenia. Ta wartość ma kluczowe znaczenie przy szeregowym łączeniu paneli, gdyż sumuje się ona w całym stringu. Zbyt wysokie Voc, zwłaszcza w niskich temperaturach, może przekroczyć maksymalne dopuszczalne napięcie wejściowe falownika, prowadząc do jego uszkodzenia. Pamiętajmy, że parametry te są mierzone w warunkach laboratoryjnych (STC – Standard Test Conditions), które rzadko występują w rzeczywistości. W naszym klimacie, w bardzo mroźne, ale słoneczne dni, Voc może być nawet wyższe niż nominalne, co jest niczym nagły skok ciśnienia – trzeba na niego uważać.

Vmp, czyli napięcie w punkcie maksymalnej mocy, to napięcie, przy którym panel pracuje z największą wydajnością. To ten moment, kiedy wszystko gra – panel produkuje najwięcej energii. Ten parametr jest niezwykle ważny przy doborze do zakresu napięcia MPPT falownika. Jeśli napięcie stringu paneli (suma Vmp poszczególnych paneli) nie mieści się w zakresie MPPT falownika, to falownik nie będzie pracował z optymalną efektywnością, a czasem wcale. Wyobraźmy sobie, że próbujemy włączyć żarówkę, która wymaga 230V, do gniazdka 12V – efekt będzie, delikatnie mówiąc, niezadowalający.

Zobacz także: Panele na styrodur: Czy to dobry pomysł? 2025

Imp, czyli prąd w punkcie maksymalnej mocy, to prąd generowany przez panel w momencie osiągnięcia maksymalnej mocy. Ten parametr staje się kluczowy, gdy łączymy panele równolegle, ponieważ wtedy sumujemy prądy. Suma prądów impulsowych wszystkich równolegle połączonych stringów nie może przekroczyć maksymalnego prądu wejściowego falownika. Przekroczenie tej wartości może spowodować przeciążenie i uszkodzenie falownika. To jak próba przepchnięcia zbyt wielu aut przez wąską uliczkę – powstanie korek, a w najgorszym wypadku zderzenie. Prawidłowy dobór każdej z tych wartości jest kluczowy dla długiej i bezawaryjnej pracy instalacji.

Kalkulacja paneli w zależności od napięcia MPPT falownika.

Kiedy mówimy o tym, ile paneli można podłączyć do falownika, kwestia napięcia MPPT falownika jest niczym oś obrotu, wokół której wszystko się kręci. Maksymalne napięcie obwodu paneli PV, w przypadku falownika ESB 10kW wynoszące 500V DC, jest absolutnym limitem. Nie możemy go przekroczyć, bo wrzucimy falownik na mieliznę, a w konsekwencji może się uszkodzić lub po prostu nie zadziałać. Pamiętajmy, że napięcie w otwartym obwodzie, czyli Voc panelu, jest wyższe niż napięcie pracy (Vmp) i to Voc musimy brać pod uwagę podczas tej kalkulacji, szczególnie w niższych temperaturach. Gdy temperatura spada, napięcie paneli wzrasta, niczym ciśnienie w garnku. Czyli 500V (maksymalne napięcie falownika) dzielimy przez 37,34V (przykładowe Voc panelu 410W), co daje nam wynik około 13,39.

Zobacz także: Panele Podłogowe: Odliczenie od Podatku? 2025

W zaokrągleniu oznacza to, że według tego parametru możemy podłączyć 13 modułów. Jest to wartość graniczna, która zabezpiecza falownik przed zbyt wysokim napięciem. Ale to nie wszystko, mamy też zakres napięcia MPPT falownika, który dla naszego ESB wynosi 120 ~ 450VDC. Aby falownik pracował z najwyższą wydajnością, napięcie stringu paneli (czyli suma Vmp poszczególnych paneli) musi znajdować się w tym zakresie. To jest ten złoty środek, który pozwoli inwerterowi działać z pełną mocą, niczym dobrze naoliwiona maszyna.

Spróbujmy osiągnąć maksymalną wydajność MPPT, używając napięcia pracy panelu Vmp = 31,22V. Jeśli podzielimy maksymalne napięcie MPPT falownika (450V) przez Vmp panelu (31,22V), otrzymamy około 14,41. Oznacza to, że aby znaleźć się w optymalnym punkcie pracy MPPT, należałoby podłączyć 14 modułów. Widzimy tu wyraźną różnicę w stosunku do kalkulacji opartej na Voc. Napięcie MPPT to punkt, w którym falownik wyciąga najwięcej soku z paneli. Zbyt mała liczba paneli może nie pozwolić na osiągnięcie minimalnego napięcia MPPT (120V), co spowoduje, że falownik po prostu się nie uruchomi lub będzie pracował z minimalną wydajnością – jak samochód na biegu jałowym.

Podsumowując, wybór liczby paneli to balansowanie między maksymalnym napięciem Voc, a optymalnym zakresem napięcia MPPT. Musimy znaleźć taką liczbę paneli szeregowych, która jednocześnie nie przekroczy dopuszczalnego Voc falownika, a jednocześnie zapewni, że suma Vmp paneli znajdzie się w idealnym zakresie MPPT. To jest ten jeden z kluczowych aspektów, który decyduje o sukcesie całej instalacji i o tym, ile paneli fotowoltaicznych można podłączyć do falownika, aby to miało sens.

Zobacz także: Czy można kleić panele podłogowe – przewodnik krok po kroku

Optymalizacja instalacji fotowoltaicznej w oparciu o prąd ładowania.

Kiedy już ustaliliśmy, jak napięcia wpływają na liczbę paneli i kwestię, ile paneli można podłączyć do falownika, czas przyjrzeć się prądowi – tej często niedocenianej, lecz niezwykle istotnej zmiennej. W instalacjach fotowoltaicznych prąd ładowania z paneli do falownika jest równie ważny jak napięcie. Gdy łączymy panele szeregowo, napięcia się sumują, ale prąd pozostaje taki sam (zakładając identyczne panele). To niczym łańcuch choinkowy, gdzie każde światełko dodaje napięcie, ale prąd płynie przez każde z nich w tej samej ilości.

Sytuacja zmienia się diametralnie, gdy decydujemy się na równoległe łączenie paneli lub stringów paneli. W takim przypadku to prądy się dodają. Musimy wtedy wziąć pod uwagę maksymalny dopuszczalny prąd wejściowy falownika. Dla naszego przykładowego falownika, prąd ładowania z paneli PV wynosi 80A. Jeśli każdy z naszych paneli 410W ma prąd Imp na poziomie 13,13A, to przy łączeniu równoległym moglibyśmy podłączyć maksymalnie około 6 stringów (80A / 13,13A ≈ 6,09). To pokazuje, że nawet jeśli falownik ma zapas wolnej mocy dla paneli, to ograniczenie prądowe może narzucić mniejszą liczbę paneli, jeśli zdecydujemy się na ich połączenie równoległe.

W praktyce rzadko łączy się pojedyncze panele równolegle do falowników bez optymalizatorów czy mikroinwerterów. Zazwyczaj tworzy się stringi (szeregi paneli), a następnie te stringi łączy się równolegle. W takim scenariuszu, do maksymalnego prądu wejściowego falownika musimy dobrać liczbę stringów. Jeśli jeden string składa się z 10 paneli o Imp = 13,13A, to prąd nominalny stringu to również 13,13A. Wówczas falownik, który przyjmuje 80A, może obsłużyć około 6 takich stringów połączonych równolegle. To jest klucz do skalowania instalacji – każdy string to kolejny kanał przesyłania energii.

Pamiętajmy również o czynnikach środowiskowych, takich jak zacienienie. Jeśli jeden panel w stringu zostanie zacieniony, prąd całego stringu spada do poziomu tego zacienionego panelu. To jak wyścig, gdzie prędkość całego zespołu jest ograniczona przez najwolniejszego biegacza. Z tego powodu w instalacjach z częściowym zacienieniem często stosuje się optymalizatory mocy lub mikroinwertery, które pozwalają każdemu panelowi pracować niezależnie i maksymalizować produkcję prądu. Optymalizacja prądowa jest więc równie ważna, jak optymalizacja napięciowa, aby cała instalacja działała jak szwajcarski zegarek, precyzyjnie konwertując słońce w energię elektryczną.

Q&A

• Ile paneli można podłączyć do falownika, biorąc pod uwagę moc?

  Liczba paneli, które można podłączyć do falownika, zależy przede wszystkim od jego maksymalnej mocy wejściowej. Przykładowo, jeśli falownik ma moc 5000W, a każdy panel to 410W, to teoretycznie można podłączyć 5000W / 410W = około 12 paneli. Zawsze należy jednak sprawdzić inne parametry elektryczne falownika i paneli.

• Jakie parametry paneli są kluczowe przy doborze do falownika?

  Kluczowe parametry paneli to Voc (napięcie obwodu otwartego), Vmp (napięcie w punkcie maksymalnej mocy) i Imp (prąd w punkcie maksymalnej mocy). Voc jest ważne, aby nie przekroczyć maksymalnego napięcia wejściowego falownika, Vmp musi mieścić się w zakresie MPPT falownika dla optymalnej wydajności, a Imp jest kluczowe przy łączeniu równoległym stringów.

• Dlaczego napięcie MPPT falownika jest tak ważne?

  Napięcie MPPT (Maximum Power Point Tracking) to zakres napięcia, w którym falownik pracuje z najwyższą wydajnością, konwertując maksymalną możliwą moc z paneli. Jeśli napięcie stringu paneli (suma napięć Vmp) nie mieści się w tym zakresie, falownik nie będzie działał optymalnie, co przekłada się na niższy uzysk energii i mniej efektywną pracę całego systemu PV.

• Czy połączenie szeregowe czy równoległe paneli ma znaczenie?

  Tak, ma ogromne znaczenie. W połączeniu szeregowym sumują się napięcia paneli, a prąd pozostaje stały. Jest to preferowane dla falowników z wysokim zakresem MPPT. W połączeniu równoległym sumują się prądy, a napięcie pozostaje stałe. Jest to stosowane do zwiększenia prądu dostarczanego do falownika, ale należy uważać, aby nie przekroczyć maksymalnego dopuszczalnego prądu wejściowego falownika.

• Co zrobić, jeśli mam zacienienie na części paneli?

  Zacienienie nawet jednego panelu w szeregowo połączonym stringu może znacząco obniżyć produkcję całego stringu, ponieważ prąd spada do poziomu zacienionego panelu. W takich sytuacjach zaleca się stosowanie optymalizatorów mocy lub mikroinwerterów, które pozwalają każdemu panelowi pracować niezależnie i maksymalizować produkcję energii, nawet przy częściowym zacienieniu.
