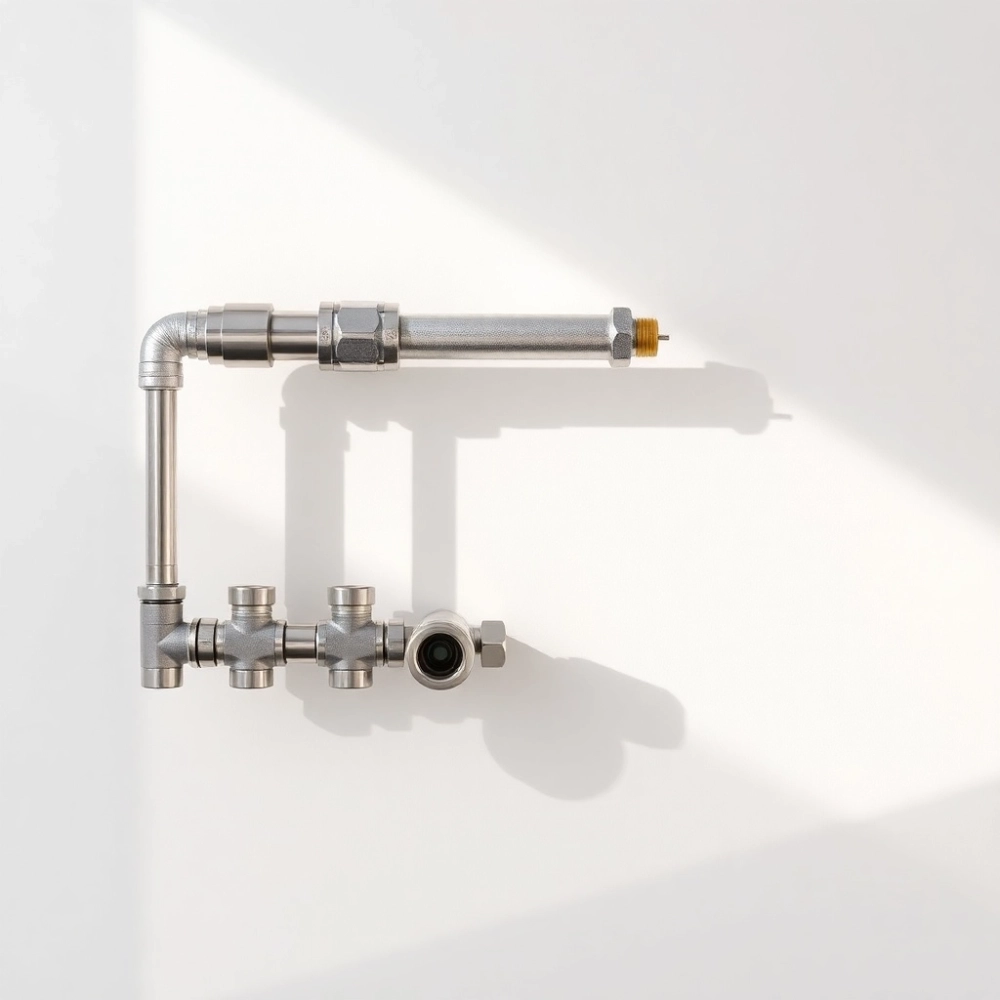

Jak dobrać rozdzielacz do ogrzewania podłogowego

Wybór rozdzielacza do ogrzewania podłogowego potrafi spędzić sen z powiek nawet osobom, które same kładły instalację. Jedno źle dobrane urządzenie potrafi obniżyć moc grzewczą o 25%, zmusić pompę do pracy na wyższych obrotach i wygenerować rachunek, który budzi grozę w styczniu. Konsekwencje złego doboru nie kończą się jednak na pieniądzach: nierównomierne nagrzewanie posadzek, szumy w rurach, korozja na złączach po dwóch sezonach grzewczych. Poniżej znajdziesz konkretne narzędzia, które pozwolą uniknąć tych kłopotów, mechanizmy fizyczne, które rządzą przepływem medium, a także sprawdzone wzory i tabele, jakie stosuje się przy obliczeniach.

• Jak działa rozdzielacz podłogówki i dlaczego to ważne
• Rozdzzielacz mosiężny czy ze stali INOX
• Ile sekcji rozdzielacza do domu 100 m²
• Wyposażenie dodatkowe, które zmienia jakość instalacji
• Dobór rozdzielacza do źródła ciepła
• Montaż rozdzielacza podłogówki w szafce
• Najczęstsze błędy przy doborze rozdzielacza podłogówki
• Checklist przed zakupem

Jak działa rozdzielacz podłogówki i dlaczego to ważne

Rozdzielacz to nie magiczna skrzynka, lecz precyzyjny regulator hydrauliczny. W górnej belce zasilającej medium wpływa ze źródła ciepła, następnie rozdziela się do poszczególnych obwodów grzewczych, by w dolnej belce powrotnej zebrać się z powrotem i wrócić do kotła albo pompy ciepła. Każda pętla działa jak osobna gałąź, a cała instalacja zyskuje niezależność regulacyjną, której nie daje szeregowe podłączenie rur.

Kluczowa okazuje się różnica między sekcją zasilającą a powrotną. Na belce zasilającej montuje się zawory regulacyjne z przepływomierzami, które kontrolują ilość medium wpływającego do pętli. Belka powrotna natomiast zbiera wodę z każdej gałęzi, a klasyczne zawory odcinające pozwalają wyłączyć pojedynczy obwód bez zatrzymywania całej instalacji. Ta symetria ma fizyczne uzasadnienie: dzięki niej możliwe staje się precyzyjne zbalansowanie przepływu, a co za tym idzie, równe temperatury podłogi w całym domu.

Na belce górnej znajdziesz zatem przepływomierze z podziałką l/min, zawory regulacyjne oraz króćce do rur. Na dolnej umieszczone są zawory odcinające, termometry kontrolne oraz automatyczne odpowietrzniki usuwające mikropęcherzyki powietrza. Brak któregokolwiek z tych elementów obniża sprawność instalacji o kilkanaście procent, ponieważ powietrze w rurach działa jak korek, który spowalnia przepływ.

Cyrkulacja medium w obiegu zamkniętym wymaga zachowania stabilnego ciśnienia, najczęściej w przedziale 1,5-2,5 bar w instalacji podłogowej. Rozdzielacz pełni rolę rozdzielnicy hydraulicznej, która rozdziela strumień czynnika na wiele gałęzi o zbliżonym oporze. Bez takiego podziału najkrótsze pętle przejmowałyby niemal cały przepływ, a najdłuższe obwody grzałyby słabo albo wcale.

Warto też pamiętać, że prawidłowy rozdzielacz współpracuje z zaworem mieszającym albo grupą pompową. To one dbają, by temperatura zasilania nie przekraczała 45°C, górnej granicy bezpieczeństwa dla posadzek drewnianych i paneli winylowych. Sama belka rozdzielcza nie ogranicza temperatury medium, dlatego kompletna instalacja obejmuje te elementy łącznie.

Rozdzzielacz mosiężny czy ze stali INOX

Materiał, z którego wykonano belkę rozdzielczą, decyduje o trwałości całego węzła. Na rynku dominują trzy rozwiązania: mosiądz CW617N, stal nierdzewna AISI 304 oraz tworzywo sztuczne wzmacniane włóknem szklanym. Każde z nich ma odmienną odporność na korozję, ciśnienie i temperaturę, a cena odzwierciedla te właściwości.

Mosiądz CW617N to klasyka instalacji grzewczych. Stop wytrzymuje typowe warunki pracy domowej kotłowni, ale w wodzie o niskim pH (poniżej 7,2) grozi mu odcynkowanie, proces, w którym cynk wymywa się z mosiądzu, pozostawiając porowatą strukturę miedzi. W instalacjach z pompą ciepła, gdzie parametry wody są stabilizowane inhibitorami, ryzyko to spada, jednak warto monitorować pH raz na rok.

Stal AISI 304 (czasem oznaczana jako stal 1.4301) sprawdza się tam, gdzie woda ma podwyższoną agresywność chemiczną albo gdzie inwestor szuka rozwiązania na pokolenia. Wyższa cena wynika z obróbki plastycznej i spawania laserowego, które zapewniają szczelność przy ciśnieniu próbnym 1,5× wartości nominalnej. W domach z pompą ciepła to rozsądny wybór, ponieważ eliminuje ryzyko reakcji galwanicznej między różnymi metalami w obiegu.

Tworzywo sztuczne ma sens w instalacjach tymczasowych, altanach czy garażach, gdzie temperatura nie przekracza 70°C, a ciśnienie utrzymuje się w granicach 3 bar. W domu mieszkalnym warto rozważyć tworzywo wyłącznie w obiegu podłogówki niskotemperaturowej i to pod warunkiem, że producent dostarcza pełną dokumentację zgodności z normą PN-EN 12502.

Tanie stopy sprowadzane z rynków azjatyckich, często bez oznaczeń materiałowych i certyfikatu, mogą pękać po dwóch sezonach grzewczych. Przed zakupem sprawdź znak CE oraz nazwę producenta, a w razie wątpliwości poproś o deklarację zgodności z normą PN-EN 12502.

Ile sekcji rozdzielacza do domu 100 m²

Liczba sekcji wynika z dwóch parametrów: powierzchni ogrzewanej oraz długości pojedynczego obwodu. Standardowa rura PEX 16 mm w podłogówce prowadzona w rozstawie 15-20 cm tworzy pętlę o długości 80-120 metrów. Przy spadku ciśnienia poniżej 20 kPa na obieg, jedna sekcja obsługuje maksymalnie 15-20 m² posadzki.

W domu o powierzchni 100 m² najczęściej wypada 6-8 obwodów, choć wszystko zależy od projektu. Jeśli układ pomieszczeń wymusza wiele krótkich pętli (np. 6 m² łazienka, 9 m² sypialnia), sekcji może być nawet dziesięć. Z kolei otwarta strefa dzienna 40 m² potrafi zmieścić się w trzech długich obiegach po 110 m rury każdy.

Formuła wygląda następująco: liczba sekcji = pole podłogówki / średnia powierzchnia obsługiwana przez jedną pętlę. W praktyce dodaje się jeszcze 10% zapasu, by móc wydzielić dodatkowy obwód dla pomieszczeń o podwyższonym zapotrzebowaniu na ciepło, takich jak łazienki z suszarką czy pokoje dziecięce z niskim dywanem.

Długość pojedynczej pętli nie powinna przekraczać 120 m dla rury 16 mm. Przy 130 m różnica ciśnień rośnie skokowo, pompa zaczyna hałasować, a regulacja staje się niestabilna. Jeśli pomieszczenie wymaga dłuższego obiegu, lepiej podzielić je na dwie pętle o zbliżonej długości niż forsować jeden rekordowo długi obieg.

Przy planowaniu liczby sekcji warto przewidzieć jeden obwód rezerwowy. Kosztuje on kilkaset złotych, a pozwala w przyszłości podłączyć np. ogrzewanie garażu albo powiększyć strefę dzienną bez wymiany rozdzielacza.

Wyposażenie dodatkowe, które zmienia jakość instalacji

Sama belka z króćcami to dopiero początek. Kompletny rozdzielacz do ogrzewania podłogowego wyposaża się w elementy, które decydują o codziennym komforcie i kosztach eksploatacji. Bez nich instalacja może działać, ale zawsze pozostaje podatna na rozregulowanie, zapowietrzenie i nierównomierne grzanie.

• Zawory odcinające z termometrami (po jednym na obieg), umożliwiają wyłączenie pojedynczej pętli bez spuszczania medium i kontrolę temperatury powrotu.
• Przepływomierze rotametryczne (l/min), pokazują faktyczny przepływ, pozwalają zbalansować obiegi w 15 minut.
• Automatyczne odpowietrzniki na końcach belek, usuwają mikropęcherzyki powietrza, które blokują przepływ.
• Zawory spustowe z korkiem, ułatwiają płukanie instalacji sezonowe.
• Siłowniki termoelektryczne NC (normalnie zamknięte), umożliwiają automatyczne sterowanie temperaturą poszczególnych obiegów przez regulator pokojowy.

Siłowniki termoelektryczne to pomost między instalacją a automatyką budynku. Po podłączeniu do listwy sterującej reagują na sygnał z termostatu, zamykając lub otwierając obieg w ciągu 2-3 minut. Dzięki temu sypialnia nie musi być grzana do 24°C nocą, a salon może szybko dogrzać się rano. W domu 120 m² komplet siłowników to koszt 1500-2500 zł, a zwraca się w ciągu dwóch-trzech sezonów.

Przepływomierze okazują się przydatne zwłaszcza przy pierwszym uruchomieniu i corocznej kontroli. Bez nich regulacja hydrauliczna jest zgadywanką, a po kilku latach w instalacji pojawiają się miejsca, w których przepływ spada o 40%, choć pompa pracuje bez zarzutu. Balansowanie obiegów przy użyciu przepływomierzy opiera się na prostej zasadzie: na każdym obiegu ustawiasz wartość l/min proporcjonalnie do jego długości.

Brak zaworów odcinających albo brak możliwości balansowania hydraulicznego to dwie czerwone flagi, które dyskwalifikują produkt niezależnie od ceny. Tanie rozdzielacze bez tych elementów to w istocie tylko belki z króćcami, a nie kompletne węzły.

Średnice, przyłącza i zgodność z rurami

Dobór rozdzielacza podłogowego musi uwzględniać średnicę rur, które poprowadzisz w wylewce. W domach jednorodzinnych najczęściej stosuje się PEX 16 mm, PEX-Al-PEX 16/17 mm albo PEX 20 mm, gdy projekt przewiduje większe odległości między sekcjami. Każda średnica wymaga innego nypla (eurokonusa) oraz innego przyłącza na belce.

Najczęstszy błąd polega na zakupie rozdzielacza z przyłączem 1" przy rurach 16 mm. Próba zastosowania nypla redukcyjnego bywa zawodna: albo pojawia się nieszczelność, albo zwężenie generuje niepotrzebny opór. Prawidłowo dobrany rozdzielacz ma fabryczne przyłącza o średnicy dopasowanej do rur z projektu.

Przy rurach PEX-Al-PEX 16 mm warto sprawdzić, czy producent rozdzielacza oferuje dedykowane nyple zaciskane z pierścieniem aluminiowym. Zwykłe nyple do PEX mogą nie docisnąć warstwy aluminium, a w konsekwencji połączenie rozszczelni się po kilku cyklach grzewczych. W praktyce najlepiej trzymać się jednego systemu rurowego od początku do końca, rury, kształtki, rozdzielacz od tego samego producenta albo z certyfikatem kompatybilności.

Dobór rozdzielacza do źródła ciepła

Parametry pracy rozdzielacza zależą od tego, co dostarcza ciepło. Trzy najpopularniejsze źródła w polskich domach to kocioł gazowy kondensacyjny, pompa ciepła oraz kocioł na pellet. Każde z nich narzuca inną temperaturę zasilania, a to bezpośrednio wpływa na dobór urządzeń współpracujących.

Pompa ciepła pracuje w najniższym zakresie temperatur, co jest zgodne z założeniami podłogówki. W takim układzie rozdzielacz z mosiądzu CW617N sprawdzi się doskonale, ale stal AISI 304 daje dodatkową pewność przy agresywnych glikolach i inhibitorach. Kocioł gazowy kondensacyjny wymaga z kolei zastosowania zaworu mieszającego, który zmniejsza temperaturę zasilania z 60°C do wartości bezpiecznej dla posadzki.

W domach z kotłem na pellet warto zwrócić uwagę na filtr siatkowy przed rozdzielaczem. Cząstki stałe z instalacji mogą uszkodzić przepływomierze i zawory, zwłaszcza w pierwszym sezonie po rozruchu. Filtr 500 mikronów chroni elementy regulacyjne i znacząco wydłuża żywotność całego węzła.

Montaż rozdzielacza podłogówki w szafce

Rozdzielacz montuje się w szafce natynkowej albo podtynkowej, najczęściej w korytarzu, garażu lub kotłowni. Wymiary szafki wynikają z dwóch parametrów: liczby sekcji oraz głębokości, która musi pomieścić belki, zawory i siłowniki. Prawidłowy wzór na szerokość to liczba sekcji × 50 mm + 100 mm zapasu, a wysokość minimum 450 mm dla wygodnego dostępu serwisowego.

Przy sześciu sekcjach szafka podtynkowa powinna mieć szerokość 550 mm i wysokość 600-700 mm. Wężyk instalacyjny, listwa sterująca i przewody siłowników potrzebują jeszcze kilku centymetrów przestrzeni za belkami, dlatego głębokość 120-150 mm to bezpieczne minimum. Szafki natynkowe bywają nieco większe, ale łatwiej w nich wymienić komponenty.

Pozycja montażowa belki rozdzielczej ma znaczenie. Belka zasilająca powinna znajdować się na górze, bliżej rury wychodzącej ze ściany, by skrócić drogę medium z kotłowni. Belka powrotna na dole zachowuje naturalny obieg grawitacyjny powietrza w instalacji, co ułatwia odpowietrzanie. Niektórzy producenci oznaczają belki kolorami (czerwony i niebieski), co eliminuje pomyłki przy montażu.

W szafce warto przewidzieć też miejsce na listwę sterującą siłownikami, transformator 24V oraz ewentualny moduł Wi-Fi do sterowania smartfonem. Koszt tej dodatkowej automatyki waha się od 400 do 1500 zł w zależności od liczby kanałów i funkcji, a wygoda sterowania każdą strefą osobno trudna jest do przecenienia.

Najczęstsze błędy przy doborze rozdzielacza podłogówki

Część błędów widać dopiero po roku albo dwóch, gdy posadzka nie grzeje równomiernie albo rachunki rosną mimo niższej temperatury. Oto pięć najczęstszych wpadek, które widuję przy przeglądach instalacji.

Dobieranie rozdzielacza po samym metrażu, bez projektu. Wpisanie w wyszukiwarkę "rozdzielacz podłogowy 100 m²" nie zastępuje obliczeń hydraulicznych. Liczba pętli zależy od kształtu budynku, rozstawu rur, izolacji termicznej i stref czasowych. Projekt instalacji, choć kosztuje 1500-3000 zł, oszczędza kilkanaście tysięcy na ewentualnej modernizacji.

Oszczędzanie na materiale. Najtańszy rozdzielacz z tworzywa za 45 zł za sekcję w domu z kotłem na pellet przegra z upływem czasu. W instalacji, która ma służyć 20-30 lat, różnica 80 zł na sekcji przy ośmiu obiegach to 640 zł, a więc niewielki procent całego budżetu.

Brak przepływomierzy albo rezygnacja z balansowania. Instalacja bez regulacji hydraulicznej działa tak, jak chce: najkrótsze pętle grzeją mocno, najdłuższe ledwo ciepłe. Balansowanie na przepływomierzach zajmuje pół godziny, a potrafi wyrównać temperatury podłogi do ±1°C.

Źle dobrany rozmiar szafki. Zbyt ciasna szafka utrudnia wymianę siłowników i pomiary temperatury powrotu. W praktyce zdarza się, że instalator wybiera szafkę o 50 mm za wąską, a później główkuje nad przycięciem maskownicy.

Mieszanie metali bez przemyślenia korozji galwanicznej. Rozdzielacz mosiężny z rurą PEX-Al-PEX i zaworami ze stali zwykłej tworzy ogniwo galwaniczne. W wilgotnym środowisku kotłowni szybko pojawia się korozja kontaktowa. Trzymaj się jednego metalu w obiegu albo stosuj przekładki dielektryczne między sekcjami.

Checklist przed zakupem

Krótka lista kontrolna, którą warto wydrukować przed wizytą w hurtowni. Każdy punkt odpowiada konkretnej decyzji projektowej, a jej brak oznacza, że doboru nie da się przeprowadzić rzetelnie.

• Mam projekt instalacji z obliczeniami hydraulicznymi i listą obiegów.
• Znam liczbę pętli oraz długość każdej z nich (różnica między najkrótszą a najdłuższą nie przekracza 20%).
• Wiem, jaką średnicę rury PEX/Al-PEX zastosowano (16, 17, 18 czy 20 mm).
• Określiłem źródło ciepła i temperaturę zasilania w najzimniejszy dzień sezonu.
• Wymierzyłem przestrzeń na szafkę i znam jej typ (natynkowa albo podtynkowa).
• Zdecydowałem o materiale rozdzielacza (mosiądz CW617N albo stal AISI 304).
• Sprawdziłem, czy wybrany model ma certyfikat zgodności z normą PN-EN 12502.
• Przewidziałem miejsce na automatykę: siłowniki, listwa sterująca, transformator.

Rozdzielacz do ogrzewania podłogowego to element, który wpływa na komfort, koszty i trwałość całej instalacji. Prawidłowy dobór wymaga uwzględnienia liczby obiegów, średnicy rur, materiału belki, źródła ciepła oraz warunków pracy, a sam projekt instalacji pozostaje podstawą tej układanki. Konsultacja z doświadczonym projektantem instalacji sanitarnych albo inżynierem z uprawnieniami to ostatni krok, który przekuwa teorię w działający system bez niespodzianek w środku zimy.
