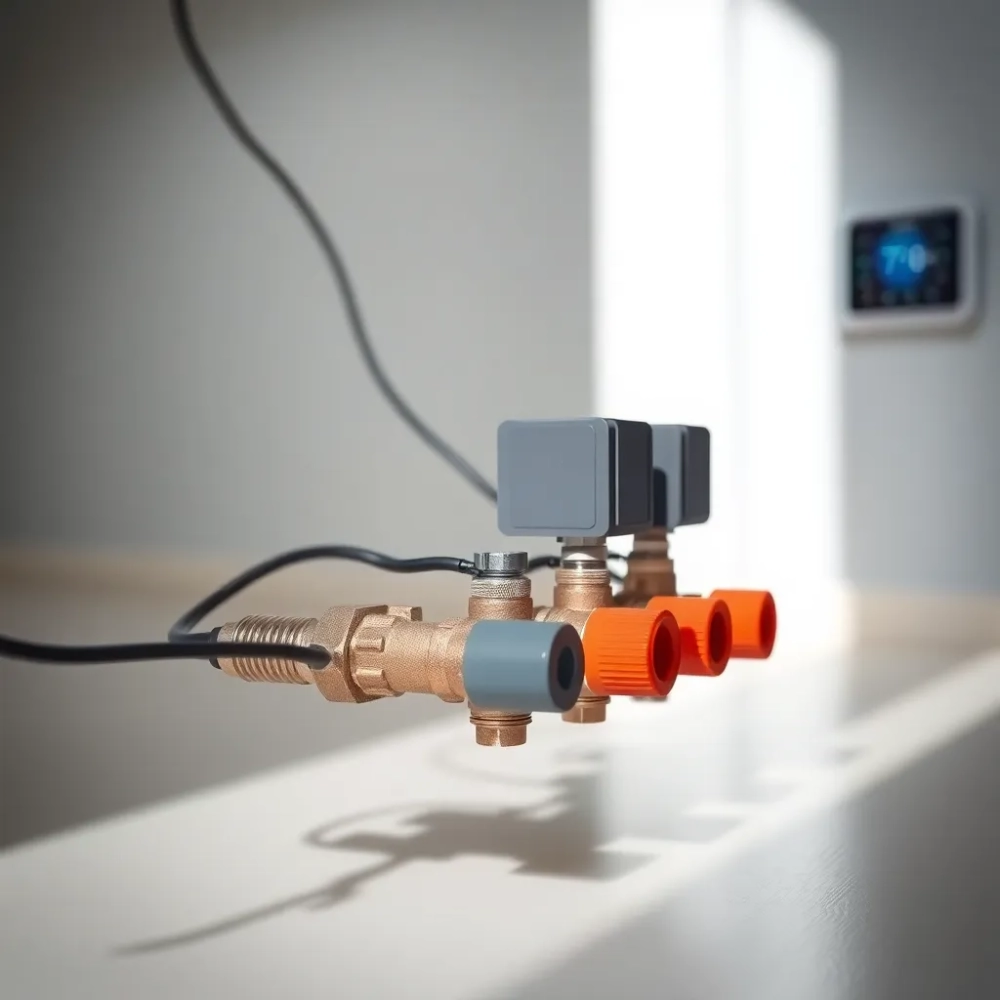

Jak podłączyć siłowniki do podłogówki bez stresu i błędów

Schemat podłączenia siłowników termoelektrycznych do listwy

Szafa rozdzielcza z listwą sterującą to serce każdej podłogówki. Zanim sięgniesz po śrubokręt, warto zrozumieć, dlaczego obwód działa właśnie tak. Siłownik termoelektryczny zawiera woskowy element, który pod wpływem prądu rozgrzewa się i mechanicznie naciska na trzpień zaworu. Zasada jest prosta: brak napięcia oznacza zamkniętą pętlę, a napięcie otwiera przepływ. Ten pozornie banalny fakt decyduje o całej architekturze okablowania.

• Schemat podłączenia siłowników termoelektrycznych do listwy
• Ile siłowników można podpiąć na jedną strefę podłogówki
• Siłowniki NC czy NO do ogrzewania podłogowego co wybrać
• Najczęstsze błędy przy podłączaniu siłowników do podłogówki
• System przewodowy vs. bezprzewodowy
• Kiedy wezwać fachowca

Każdy obwód w listwie składa się z trzech zacisków: L (faza zasilająca), N (zero robocze) oraz zacisku sterującego oznaczonego najczęściej CHx lub NO/COM. Pierwszy odpowiada za dostarczenie energii do siłownika, drugi zamyka obwód, a trześli wysyła sygnał z termostatu. Pomylenie tych ról prowadzi do sytuacji, w której termostat krzyczy o grzanie, a pętla pozostaje zimna jak kamień.

Schemat podłączenia warto narysować ołówkiem jeszcze przed zakupem komponentów. Większość polskich instalatorów pracuje z napięciem 230 V, choć na rynku funkcjonują też systemy 24 V stosowane w budynkach z instalacją niskonapięciową. Wybór napięcia wpływa nie tylko na przekrój przewodu, ale również na typ złączek oraz wymagane zabezpieczenia nadprądowe.

Fazę i zero mostkuje się na listwie krótkimi odcinkami tego samego przewodu. To właśnie ten mostek sprawia, że każde wyjście otrzymuje identyczny potencjał, a termostat decyduje tylko o tym, czy obwód zostanie zamknięty poprzez zestyk przekaźnika. Bez mostka siłowniki pozostają nieaktywne niezależnie od wskazań pokojowych czujników temperatury.

Ile siłowników można podpiąć na jedną strefę podłogówki

Producenci listw podają w dokumentacji wartość 3 A lub 5 A na strefę, co bezpośrednio przekłada się na liczbę napędów. Jeden siłownik pobiera średnio 2 W, a szczytowy prąd rozruchowy sięga 0,3 A przez pierwsze 2-3 sekundy. To właśnie ten krótki impuls decyduje o maksymalnym obciążeniu wyjścia.

Praktyczna zasada mówi: maksymalnie 3-7 siłowników na strefę, w zależności od modelu listwy. Dolna granica dotyczy kompaktowych sterowników 4-strefowych, górna rozbudowanych szaf 8-strefowych. Przekroczenie progu powoduje przepalanie przekaźników, które w tanich urządzeniach nie mają wymiennych wkładek.

W domach o powierzchni 120-180 m² optymalna konfiguracja zakłada jedną strefę na pokój. Salon z dużymi przeszkleniami warto podzielić na dwie niezależne pętle, bo inaczej temperatura przy oknie spadnie o 2-3°C względem ściany wewnętrznej. Ta różnica wynika z promieniowania zimnych powierzchni szklanych i wymaga odrębnej korekty algorytmem PID.

Kuchnia otwarta łączona z jadalnią świetnie funkcjonuje jako jedno obwód, pod warunkiem że łączna długość rury PE-X 16 × 2 nie przekracza 120 m. Przy dłuższych trasach spadek ciśnienia w układzie wymusza instalację dodatkowej pompy obiegowej, co komplikuje cały schemat.

Siłowniki NC czy NO do ogrzewania podłogowego co wybrać

Skrót NC oznacza normalnie zamknięty, NO normalnie otwarty. Brzmi jak filozoficzna zagadka, ale różnica między tymi typami sprowadza się do jednego pytania: co ma się stać, gdy zniknie zasilanie? W przypadku NC zawór pozostaje zamknięty, a w przypadku NO przepuszcza wodę z rozdzielacza.

Dla ogrzewania podłogowego producenci niemal jednogłośnie rekomendują napędy NC 230 V. Dlaczego? Bo brak prądu w domu oznacza awarię, a w awaryjnej sytuacji bezpieczniej jest zatrzymać przepływ niż ryzykować przegrzanie stropu lub zalanie sąsiadów. NC działa tu jak dodatkowy zawór bezpieczeństwa.

Siłowniki NO sprawdzają się w systemach chłodzenia sufitowego oraz w obiegach, gdzie otwarcie zaworu domyślnie odprowadza nadmiar ciepła. W podłogówce ich zastosowanie wymaga dodatkowego przekaźnika blokady, co podnosi koszt instalacji o 120-180 zł na strefę. Tańsze rozwiązanie? Pozostać przy standardzie NC.

Rozmiar głowicy ma drugorzędne znaczenie, ale wpływa na kompatybilność z rozdzielaczem. Standardowe przyłącze M30 × 1,5 pasuje do większości belek mosiężnych, choć starsze instalacje z zaworami zaworowymi M28 wymagają adapterów redukcyjnych. Każdy adapter to dodatkowy punkt potencjalnego wycieku, więc rozsądniej od razu wymienić rozdzielacz.

Najczęstsze błędy przy podłączaniu siłowników do podłogówki

Błąd pierwszy i najbardziej kosztowny: brak mostka fazowego. Bez niego żaden z siłowników nie otrzyma napięcia, a instalator spędzi pół dnia na szukaniu przyczyny w termostatach. Objaw jest zawsze identyczny termostat krzyczy o grzanie, a podłoga pozostaje zimna jak termometr z okresu zimowego.

Błąd drugi: odwrócona polaryzacja. W obwodach 230 V faza i zero nie wpływają na działanie siłownika, ale miernik poinformuje o tym jako o usterce. W systemach 24 V DC odwrócenie biegunów powoduje trwałe uszkodzenie przekaźnika. Warto oznaczyć przewody kolorową taśmą jeszcze przed ich podłączeniem do zacisków.

Błąd trzeci: przeładowanie strefy. Podłączenie 10 siłowników do wyjścia 3 A kończy się przepaleniem przekaźnika w ciągu kilku tygodni. Mechanizm jest prozaiczny: zbyt duży prąd rozruchowy powoduje łuk elektryczny między stykami, co stopniowo wypala ich powierzchnię. Wymiana przekaźnika kosztuje więcej niż zakup większej listwy.

Błąd czwarty: pompa bez sterowania. Cyrkulacyjna pompa ciepła potrzebuje osobnego styku bezpotencjałowego NO/COM. Bez niego pompa pracuje non stop, zużywając 40-80 W na darmo, albo nie uruchamia się wcale. Pierwszy wariant podnosi rachunki, drugi studzi dom. Mostek między NO a COM uruchamia pompę automatycznie, gdy tylko którykolwiek siłownik dostaje sygnał otwarcia.

Checklist przedstartowa

• Czy układ jest napełniony i odpowietrzony?
• Czy ciśnienie w instalacji wynosi 1,5-2 bar?
• Czy zasilanie listwy jest odłączone?
• Czy masz miernik z funkcją testu napięcia?
• Czy przewody mają oznaczenia kolorystyczne?
• Czy instrukcja producenta leży obok?

Krok po kroku: montaż

Montaż zacznij od rozdzielacza. Każdy siłownik nakręć ręcznie na zawór bez użycia narzędzi plastikowy pierścień wystarczy. Zbyt mocne dokręcenie powoduje uszkodzenie gwintu, a zbyt luźne wyciek przy pierwszym uruchomieniu.

Listwę zamontuj na kołkach rozporowych 6 × 40 mm w suchym miejscu na wysokości 1,2-1,5 m. Odległość od rozdzielacza nie powinna przekraczać 0,5 m, bo każdy metr przewodu to dodatkowe 0,5 W strat. Przy większych odległościach lepiej zastosować listwę bezprzewodową, choć jej koszt rośnie o 40-60%.

Podłącz przewody zgodnie ze schematem producenta. Każde wyjście oznaczone CH1-CH8 to osobna strefa z własnym termostatem pokojowym. Pamiętaj o mostku fazowym między wszystkimi zaciskami L brak tego połączenia to najczęstsza przyczyna nieprawidłowego działania całego systemu.

System przewodowy vs. bezprzewodowy

System przewodowy wymaga kucia ścian i prowadzenia przewodów od każdego termostatu do szafy. Koszt robocizny osiąga 80-120 zł za punkt, ale niezawodność transmisji jest absolutna. Zakłócenia z routera Wi-Fi czy kuchenki mikrofalowej nie mają tu znaczenia.

System bezprzewodowy eliminuje kucie, ale wymaga baterii w każdym termostacie. Standardowe ogniwo 2 × AAA wystarcza na 12-18 miesięcy. Przy ośmiu termostatach koszt wymiany baterii to około 60 zł rocznie. Sygnał radiowy 868 MHz ma zasięg 30 m w otwartej przestrzeni, ale ściany nośne tłumią go o 60-80%.

Dla domów nowo budowanych lepszy jest system przewodowy ukryty pod tynkiem. Dla remontowanych mieszkań, gdzie kucie generuje kurz i koszty, bezprzewodowy sterownik będzie rozsądniejszym wyborem. Warto rozważyć rozwiązania hybrydowe, gdzie część termostatów działa przewodowo, a część komunikuje się radiowo z centralą.

Kiedy wezwać fachowca

Jeśli instalacja elektryczna w domu ma więcej niż 25 lat, brak w niej przewodu ochronnego PE, a rozdzielnica wygląda jak muzeum techniki, montaż siłowników warto powierzyć elektrykowi z uprawnieniami SEP. Dokument potwierdza kompetencje do pracy przy napięciu do 1 kV i chroni właściciela przed odmową wypłaty odszkodowania przez ubezpieczyciela.

Kolejna sytuacja, w której fachowiec okaże się nieoceniony, to konieczność modernizacji rozdzielacza. Wymiana starej belki na nową wielopoziomową z zaworami regulacyjnymi wymaga spawania i hydrauliki to nie jest pole do amatorskich eksperymentów. Robocizna wraz z materiałem sięga 800-1500 zł, ale efekt działa przez kolejne 20-30 lat.

Brak pewności co do kompatybilności listwy z posiadanymi termostatami to trzeci sygnał do wezwania specjalisty. Producenci stale aktualizują firmware urządzeń, a nowe wersje mogą nie współpracować ze starszymi modelami czujników. Specjalista zweryfikuje zgodność jeszcze przed zakupem komponentów.

Optymalizacja i konserwacja

Raz w roku, najlepiej przed sezonem grzewczym, warto sprawdzić ręcznie, czy każdy siłownik klika po podaniu napięcia. Wystarczy odkręcić głowicę, zamienić ją z sąsiednią i obserwować reakcję. Napędy mają żywotność 50 000 cykli, co przy typowej eksploatacji przekłada się na 8-12 lat pracy.

Filtr siatkowy na zasilaniu rozdzielacza wymaga czyszczenia co 2 lata lub częściej, jeśli woda w instalacji zawiera dużo kamienia. Zatkana siatka podnosi opór przepływu i zmusza pompę do intensywniejszej pracy, co skraca jej żywotność o 30-40%.

Algorytm PID w termostatach pokojowych uczy się charakterystyki pomieszczenia. Pierwsze dni po uruchomieniu mogą dawać wahania temperatury, ale po 5-7 dniach sterownik dostosowuje parametry do bezwładności grzejników podłogowych. Nie warto kalibrować ustawień ręcznie automat zrobi to lepiej i precyzyjniej niż nawet doświadczony instalator.

Kosztorys orientacyjny

Zwrot z inwestycji przy rezygnacji z ręcznych zaworów termostatycznych wynosi przeciętnie 3-4 lata. Precyzyjne sterowanie każdą pętlą osobno pozwala obniżyć temperaturę w sypialniach o 2°C bez utraty komfortu, co przekłada się na oszczędność 8-12% w rachunkach za ogrzewanie.

Dlaczego 230 V, a nie 24 V

Napięcie sieciowe 230 V jest łatwiej dostępne i tańsze w okablowaniu. Siłowniki na 24 V wymagają dodatkowego transformatora, który pobiera 15-25 W na biegu jałowym. Dla domu jednorodzinnego ta różnica w energii to 130-220 kWh rocznie, czyli około 100-170 zł.

Systemy niskonapięciowe mają sens w obiektach użyteczności publicznej, gdzie obowiązują zaostrzone normy bezpieczeństwa, oraz w łazienkach zgodnie z dyrektywą PN-EN 60364-7-701. W typowym salonie czy sypialni obowiązujący standard to 230 V bez dodatkowych ograniczeń.

Czy jeden termostat może obsługiwać kilka stref? Technicznie tak, ale tracimy wtedy niezależną regulację jedno pomieszczenie przegrzewa się, drugie pozostaje chłodne. Rozsądniej zainwestować w dodatkowy termostat za 120-180 zł niż walczyć z algorytmem przez lata.

Co zrobić, gdy siłownik klika, ale podłoga nie grzeje? Problem leży po stronie zaworu rozdzielacza, który może być zablokowany kamieniem. Próba ręcznego otwarcia śrubokrętem kończy się zazwyczaj wymianą całej belki, której koszt wynosi 250-450 zł.

Czy warto stosować siłowniki z czujnikiem temperatury? Wariant z wbudowanym sensorem kosztuje 180-250 zł za sztukę, czyli dwa razy więcej niż standardowy napęd. Sprawdza się w pomieszczeniach z dużą bezwładnością cieplną, takich jak kościoły czy hale przemysłowe. W mieszkaniu to przepłacanie.

Źródła i normy

• Norma PN-HD 60364 Instalacje elektryczne niskiego napięcia
• Norma PN-EN 1264 Ogrzewanie podłogowe wodne
• Dyrektywa 2014/35/UE Niskonapięciowe wyroby elektryczne
• Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
• Dokumentacja techniczna producentów listw sterujących dostępna na ich stronach internetowych
