Jak wkleić płytkę w odpływ liniowy, żeby nie zalać sąsiadów

Spadek posadzki pod prysznicem z odpływem liniowym

Spadek posadzki w strefie prysznica decyduje o tym, czy woda spłynie do odpływu, czy też stanie w kącie i zacznie podsiąkać pod płytki. Prawidłowa wartość to 1,5-2%, czyli 1,5-2 cm różnicy wysokości na każdy metr bieżący posadzki. Mniejszy spadek powoduje zastoiny wody, większy utrudnia wygodne stanie i tworzy niebezpieczną ślizgawkę.

• Spadek posadzki pod prysznicem z odpływem liniowym
• Hydroizolacja i fuga w strefie prysznica walk-in
• Najczęstsze błędy przy montażu płytki w odpływie liniowym

Spadek liczy się od najdalszego punktu posadzki (zazwyczaj ściany naprzeciwko odpływu) do linii rusztu. W strefie 90×90 cm oznacza to sumaryczną różnicę około 1,8 cm przy wartości 2%. Tę różnicę rozkłada się równomiernie na cztery płytki, więc każda musi mieć indywidualnie dobraną grubość warstwy kleju.

Przed ułożeniem pierwszej płytki warto wyznaczyć na ścianie linię spadku markerem lub laserem krzyżowym. Poziomica laserowa ustawiona na poziomie odpływu pokazuje punkt zero, a w pozostałych narożnikach odczytuje się już gotowe wysokości docelowe. Bez tego punktu odniesienia łatwo o pół centymetra pomyłki, które po ułożeniu wszystkich płytek dają kałużę przy krawędzi.

Przy odpływie przyściennym spadek formuje się w jednym kierunku, co znacząco ułatwia pracę i skraca czas montażu. Odpływ centralny wymaga spadku w czterech kierunkach jednocześnie, jak kopuła, więc każda płytka wymaga docinania pod kątem. To właśnie dlatego większość fachowców rekomenduje odpływ przyścienny w łazienkach o powierzchni do 4 m².

Kontrola poziomicą po każdej płytce jest obowiązkowa. Poziomica 60-cm sprawdza się przy płytkach wielkoformatowych, krótsza 40-cm lepiej weryfikuje pojedyncze elementy mozaiki. Samo poleganie na oko daje błędy rzędu 3-5 mm, które po fugowaniu ujawniają się jako nierówna linia spadku.

Jeśli posadzka wykonana jest z płyt betonowych lub wylewki anhydrytowej, jej powierzchnia powinna mieć spadek wstępny około 1% wykonany jeszcze na etapie jastrychu. Klej sam w sobie nie skompensuje brakujących 1,5 cm, bo jego warstwa nie powinna przekraczać 5 mm pod pojedynczą płytką. Grubsza warstwa kleju polimerowego C2TES1 kurczy się nierównomiernie podczas wiązania i powoduje odspajanie.

Rodzaje odpływów liniowych i ich wpływ na układ spadku

Odpływ przyścienny montuje się w narożniku lub wzdłuż ściany, dzięki czemu spadek formuje się tylko w jedną stronę. Sprawdza się w kabinach typu walk-in, gdzie prysznic nie jest oddzielony brodzikiem. Najczęściej stosowane długości to 60, 70, 80 i 90 cm, a ich wydajność hydrauliczna wynosi od 30 do 48 l/min przy wysokości montażowej 65-95 mm.

Odpływ centralny umieszcza się w geometrycznym środku strefy prysznica, co daje spadek kopułowy w czterech kierunkach. Wymaga bardzo precyzyjnego docinania płytek pod kątem 45° przy krawędzi rusztu. Stosuje się go najczęściej w dużych łazienkach, gdzie wanna i prysznic stanowią jedną otwartą przestrzeń.

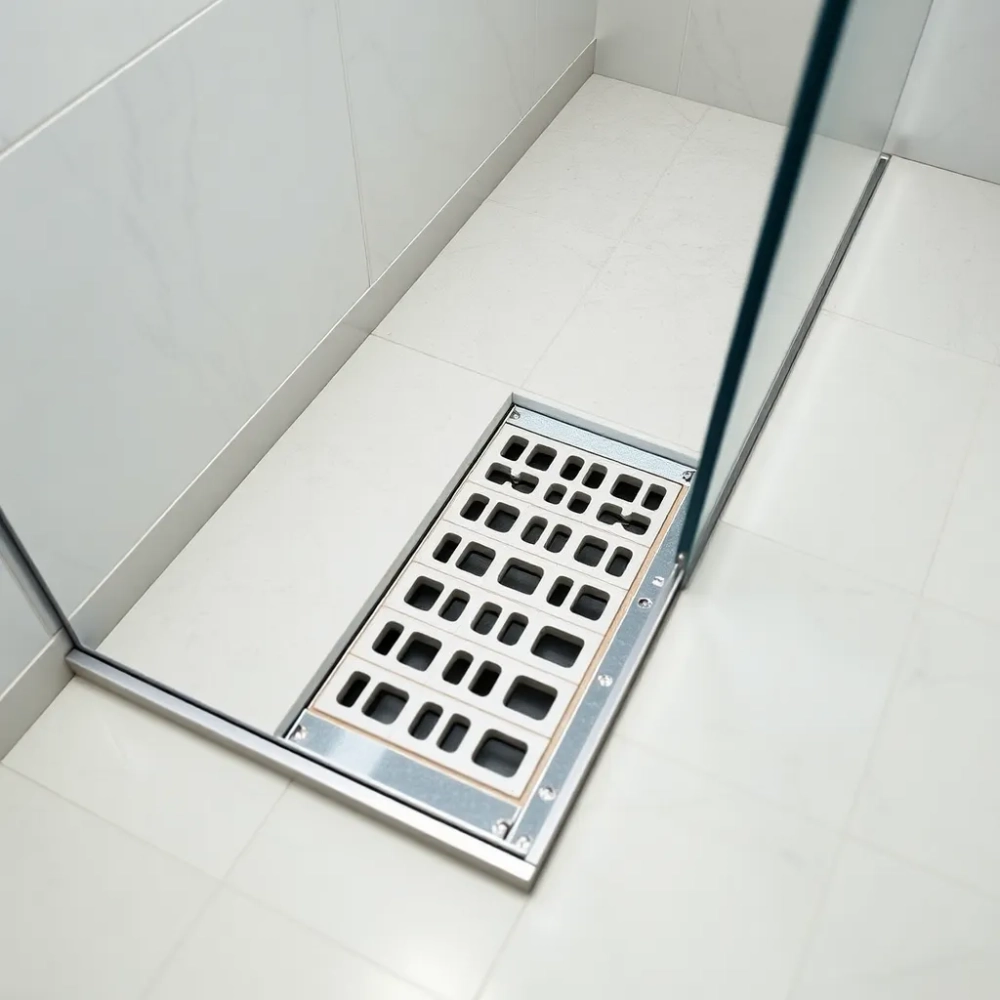

Ruszt do wklejenia płytki różni się od rusztu uniwersalnego budową wewnętrznego kołnierza. Wersja do wklejenia ma głębokość 10-12 mm, co pozwala wsunąć płytkę dokładnie na poziomie posadzki i uzyskać efekt jednolitej powierzchni. Ruszt uniwersalny ma kołnierz płytszy (4-6 mm), wymaga zastosowania wkładki ozdobnej lub pozostaje widoczny jako metalowa listwa. Nośność rusztu do wklejenia wynosi standardowo 300 kg, a jego grubość determinuje dopuszczalną grubość płytki.

Ruszt do wklejenia sprawdza się przy płytkach 8-12 mm grubości oraz mozaice 4-6 mm na siatce. Cieńsze elementy wymagają dodatkowego podparcia, bo sam klej nie utrzyma płytki na tak małej powierzchni styku. W takim wypadku stosuje się warstwę zaprawy epoksydowej wyrównującej poziom.

Przygotowanie podłoża pod odpływ liniowy

Podłoże betonowe lub anhydrytowe musi być suche, nośne i pozbawione ruchomych cząstek. Wilgotność jastrychu cementowego nie powinna przekraczać 2% CM, anhydrytowego 0,5% CM. Pomiar wilgotności wykonuje się wilgotnościomierzem karbidowym lub elektronicznym, bo ręczne testy folią dają jedynie orientacyjne wyniki.

Przed przystąpieniem do montażu przygotowuje się następujący zestaw narzędzi i materiałów:

• poziomica laserowa lub klasyczna 60 cm
• szpachla zębata 10 mm, kielnia, paca gumowa
• folia w płynie (hydroizolacja mineralna), taśma uszczelniająca, narożniki
• klej klasy C2TES1 do posadzek lub C2TES2 przy ogrzewaniu podłogowym
• fuga epoksydowa lub cementowa z dodatkiem hydrofobowym
• silikon sanitarny z fungicydem, taśma malarska, nóż do fug

Hydroizolację wykonuje się na całej powierzchni strefy prysznica z wywinięciem na ściany do wysokości co najmniej 20 cm ponad poziom odpływu. Norma PN-EN 1067-3 zaleca, by w strefie mokrej obejmowała ona minimum 1 m² powierzchni posadzki wokół odpływu i całą wysokość kabiny. Folia w płynie nakładana w dwóch warstwach o łącznej grubości 0,5 mm tworzy elastyczną membranę, która mostkuje rysy do 0,75 mm.

Taśma uszczelniająca w narożnikach ściana-podłoga i przy odpływie stanowi najsłabszy punkt, jeśli zostanie pominięta. Woda pod ciśnieniem hydrostatycznym potrafi przedostać się przez szczelinę 0,1 mm, więc każde połączenie dwóch płaszczyzn wymaga wklejenia taśmy z włókniny poliestrowej. Pierwszą warstwę folii nakłada się na podłoże, wtapia taśmę, po wyschnięciu nakłada drugą warstwę.

Pominięcie hydroizolacji na ścianie do wysokości 20 cm to jeden z najczęstszych błędów. Woda dostaje się pod płytki ścienne przez fugi, a stamtąd kapilarnie podciąga w górę, powodując wykwity i odparzanie glazury. Koszt naprawy takiej szkody to zwykle 4-8 tys. PLN, bo wymaga skucia posadzki i ściany do wysokości 1 m.

Próbę wodną przeprowadza się po wyschnięciu hydroizolacji, czyli po 24 godzinach od nałożenia drugiej warstwy. Odpływ zamyka się korkiem, strefę prysznica napełnia wodą do wysokości 3-5 cm i obserwuje przez 12 godzin. Jakikolwiek spadek poziomu oznacza nieszczelność, którą trzeba zlokalizować i poprawić przed dalszymi pracami.

Hydroizolacja i fuga w strefie prysznica walk-in

Hydroizolacja pod prysznicem walk-in różni się od tej pod tradycyjną kabiną z brodzikiem, bo nie ma barierki zatrzymującej wodę. Cała posadzka strefy prysznica traktowana jest jako powierzchnia mokra, a wykończenie musi wytrzymać stały kontakt z wodą przez cały okres użytkowania, czyli 15-25 lat.

Folie w płynie na bazie cementu modyfikowanego polimerami (oznaczenie CM O1P lub CM O2P zgodnie z PN-EN 14891) tworzą warstwę o przyczepności minimum 0,5 MPa do podłoża betonowego. Grubość każdej warstwy 0,3-0,4 mm, łączna po dwóch warstwach 0,5-0,8 mm. Taśma uszczelniająca z włókniny poliestrowej o szerokości 120 mm wtapia się w pierwszą warstwę i stanowi zbrojenie na styku ściana-podłoga.

Klej do płytek w strefie mokrej musi spełniać klasę C2TE S1 lub S2 według PN-EN 12004. Klasa C2 oznacza przyczepność minimum 1 MPa, T oznacza tiksotropię (brak spływu), E wydłużony czas otwarty (minimum 30 minut), a S1/S2 informuje o elastyczności. S1 to odkształcalność 2,5-5 mm, S2 powyżej 5 mm. Przy ogrzewaniu podłogowym stosuje się wyłącznie S2.

Grubość kleju pod pojedynczą płytką powinna mieścić się w przedziale 3-5 mm po docisku. Większa warstwa kompensuje nierówności podłoża, ale jednocześnie zwiększa ryzyko skurczu przy wiązaniu. Jeśli trzeba podnieść poziom o więcej niż 8 mm, lepiej zastosować wylewkę wyrównującą niż grubszą warstwę kleju.

Fuga epoksydowa różni się od cementowej chemicznie i mechanicznie. Spoiwo cementowe wiąże wodę i twardnieje przez hydratację, a spośród porowatych struktur fugi cementowej woda może wypłukiwać wypełniacze. Żywica epoksydowa twardnieje przez reakcję polimeryzacji i tworzy strukturę nieprzepuszczalną, o niemal zerowej nasiąkliwości (poniżej 0,1% wagowo).

Fuga epoksydowa sprawdza się w strefach intensywnego kontaktu z wodą, chemikaliami (szampony, mydła) i obciążeniem mechanicznym. Jej odporność na ścieranie wynosi 250-400 mm³ według PN-EN 12808-2, a zakres temperatur pracy od -20°C do +80°C. Minus to krótki czas wiązania (45-90 minut) i trudność w czyszczeniu narzędzi, bo resztki żywicy trzeba usuwać acetonem lub specjalnym zmywaczem.

Fuga cementowa z dodatkiem hydrofobowym (klasa CG2 WA według PN-EN 13888) nasiąka poniżej 5% wagowo i wystarcza w strefach o umiarkowanym kontakcie z wodą. Ma dłuższy czas wiązania (24 godziny), łatwiej się ją aplikuje i czyści. Wadą jest porowatość, która po 5-7 latach wymaga odnawiania impregnacji.

Silikon sanitarny nakłada się w miejscach styku płytek z wanną, brodzikiem lub ścianą, gdzie ruchy konstrukcji (1-2 mm) mogłyby rozerwać sztywną fugę. Silikon z fungicydem hamuje rozwój grzybów i pleśni przez 3-5 lat, po czym wymaga wymiany. Aplikacja wymaga taśmy malarskiej po obu stronach szczeliny i pistoletu do kartuszy 300 ml.

Przed fugowaniem odpływu liniowego odczekaj minimum 48 godzin od ułożenia płytek. Klej w tym czasie osiąga 80% wytrzymałości końcowej, więc fugowanie nie przesunie płytek i nie zaburzy spadku. W sezonie zimowym przy temperaturze 15-18°C czas ten wydłuża się do 72 godzin.

Konserwacja po roku użytkowania obejmuje przegląd fug, test szczelności silikonu i ewentualne odnowienie impregnacji fugi cementowej. Fugi epoksydowe nie wymagają impregnacji, ale ich kolor może żółknąć pod wpływem promieniowania UV, dlatego w kabinach z oknem lepiej stosować fugi szare lub beżowe niż białe.

Test szczelności i kontrola po montażu

Próba wodna po zakończeniu fugowania powinna trwać minimum 6 godzin. Odpływ zamyka się korkiem, napełnia strefę prysznica wodą do poziomu 2-3 cm i obserwuje się spadek lustra wody oraz sąsiednie pomieszczenia pod kątem zacieków. Każde pojawienie się wilgoci na suficie poniżej lub na ścianie sąsiada oznacza nieszczelność warstwy hydroizolacji.

Sprawdzenie spadku odbywa się przez polanie posadzki wodą z węża i obserwację kierunku spływu. Woda powinna równomiernie spływać do rusztu bez pozostawiania zastoin w narożnikach. Zagłębienia rzędu 1-2 mm na powierzchni 1 m² są dopuszczalne, ale głębsze wymagają korekty klejem lub wymiany płytki.

Najczęstsze błędy przy montażu płytki w odpływie liniowym

Brak spadku lub jego odwrócenie to błąd, który ujawnia się przy pierwszym użyciu prysznica. Woda stoi w najdalszym od odpływu rogu i powoli wsiąka w fugi, niezależnie od ich jakości. Przyczyną jest brak wyznaczenia punktu zero na ścianie lub błąd w obliczeniach. Naprawa wymaga zdjęcia płytek i ponownego ułożenia z prawidłowym spadkiem.

Pomylenie kierunku spadku daje podobny efekt, tyle że woda spływa nie do rusztu, lecz pod ścianę lub próg. Szczególnie często zdarza się to w kabinach typu walk-in z odpływem przyściennym, gdzie ekipa montuje spadek od ściany z odpływem w kierunku przeciwnym do zamierzonego.

Hydroizolacja nałożona tylko wokół odpływu to skandalicznie częsty błąd, wynikający z błędnego rozumienia normy. Folia powinna pokrywać całą strefę mokrą, czyli minimum 1 m² wokół odpływu plus pas 20 cm na ścianie. Norma PN-EN 1067-3 dopuszcza wyłączenie stref suchych, ale prysznic walk-in to w całości strefa mokra.

Klej sztywny C1T zamiast elastycznego C2TES1 powoduje odspajanie płytek przy cyklach termicznych. Ogrzewanie podłogowe lub duże wahania temperatury między dniem a nocą generują naprężenia, które sztywny klej nie jest w stanie skompensować. Pierwsze odspojenia pojawiają się po 2-3 sezonach grzewczych, zazwyczaj w narożnikach.

Fuga cementowa w kabinie prysznicowej bez impregnacji nasiąka wodą i po roku zaczyna ciemnieć, a po trzech latach pękać. Naprawa polega na skucie starej fugi i nałożeniu nowej, najlepiej epoksydowej. Koszt robocizny przy powierzchni 4 m² to około 800-1200 PLN, materiał 200-400 PLN.

Cięcie płytek na mokro bez odprowadzenia wody pozostawia zawiesinę ceramiczną w hydroizolacji. Po wyschnięciu tworzy cienką, pylistą warstwę, która obniża przyczepność kleju. Cięcie powinno odbywać się poza strefą montażu lub z odciągiem pyłu.

Brak dylatacji obwodowej przy ścianach to błąd, który ujawnia się po kilku miesiącach eksploatacji. Posadzka pod wpływem temperatury rozszerza się i kurczy, a brak szczeliny 5 mm przy ścianie powoduje naprężenia przenoszone na płytki. Skutkiem są pęknięcia w fugach lub odspojenia w narożnikach.

Montaż rusztu bez kołnierza uszczelniającego to częsta przyczyna przecieków na parterze lub u sąsiada. Kołnierz z membraną EPDM lub flizeliny wtapia się w hydroizolację i tworzy jednolitą warstwę. Pominięcie tego elementu powoduje, że woda przedostaje się między odpływ a jastrych, gdzie kapilarnie podciąga w górę.

Nie uruchamiaj prysznika przez minimum 72 godziny od zakończenia fugowania. Wcześniejsze użycie powoduje wypłukanie niezwiązanej fugi i powstawanie pustek, które po kilku miesiącach stają się pęknięciami. Przy ogrzewaniu podłogowym odczekaj 7 dni, bo cykl grzewczy w tym czasie może uszkodzić niezwiązaną fugę epoksydową.

Dobór syfonu i jego konserwacja

Syfon suchy z membraną silikonową chroni przed cofaniem się zapachów z kanalizacji i nie wymaga wody w zamknięciu. Sprawdza się w łazienkach rzadko używanych, gdzie klasyczny syfon mokry mógłby wysychać. Syfon mokry z zamknięciem wodnym 50 mm jest bardziej niezawodny przy codziennym użytkowaniu i łatwiejszy w czyszczeniu.

Czyszczenie syfonu odbywa się przez wyjęcie rusztu i wyciągnięcie wkładu syfonowego. Włosy i osad mydlany zbiera się co 3-6 miesięcy, w zależności od intensywności użytkowania. Zaniedbanie tej czynności powoduje spadek wydajności odpływu z 36 do 15-20 l/min i powolne spływanie wody.

Wentylacja przy montażu kleju i fug epoksydowych jest kluczowa, bo opary żywic drażnią błony śluzowe. Okno otwarte przez cały czas aplikacji i pierwsze 24 godziny wiązania zapewnia bezpieczne stężenie oparów poniżej NDS (najwyższe dopuszczalne stężenie). Przy braku wentylacji konieczna jest maska z filtrem A2.

Syfon z wkładem magnetycznym lub zatrzaskowym pozwala na szybkie wyjęcie bez użycia narzędzi. Standardowy wkład gwintowy wymaga klucza lub dużej siły, co zniechęca do regularnego czyszczenia. W praktyce warto dopłacić 80-120 PLN za wersję z zatrzaskiem, bo konserwacja odbywa się wtedy częściej i sprawniej.

Przy ogrzewaniu podłogowym syfon powinien mieć obniżoną wysokość montażową, bo warstwa jastrychu nad rurkami grzejnymi to zwykle 6-8 cm. Syfon o wysokości 65 mm zabiera z tej przestrzeni jedynie 6,5 cm, więc pozostaje 0,5-1,5 cm na wylewkę wyrównującą i hydroizolację. Modele o wysokości 95 mm wymagają dodatkowego obniżenia jastrychu.

Kalkulator zużycia materiałów

Zużycie kleju C2TES1 przy zębatej szpachli 10 mm wynosi 4-4,5 kg/m². Na strefę prysznica 1,2×1,2 m (1,44 m²) potrzeba więc 5,8-6,5 kg kleju, czyli jedno opakowanie 25 kg wystarczy z zapasem na straty. Zużycie fugi epoksydowej przy płytkach 30×30 cm to około 0,4-0,6 kg/m², a przy mozaice 5×5 cm już 1,2-1,5 kg/m² ze względu na większą liczbę spoin.

Zużycie silikonu sanitarnego wynosi około 12-15 mb z kartusza 300 ml przy szczelinie 5 mm. Na styk trzech ścian i posadzki w kabinie 1,2×1,2 m potrzeba 3-4 mb, więc jeden kartusz wystarczy. Hydroizolacja w płynie zużywa 1,2-1,5 kg/m² przy dwóch warstwach, co na 2 m² strefy mokrej daje 2,4-3 kg, czyli jedno opakowanie 5 kg.

Koszt materiałów na strefę prysznica 1,2×1,2 m zamyka się w przedziale 600-1100 PLN przy średniej jakości produktach. Robocizna fachowca z doświadczeniem to dodatkowe 1800-2800 PLN. Taniej wychodzi samodzielne wykonanie, ale ryzyko błędu rośnie wtedy czterokrotnie.

Powyższe widełki cenowe dotyczą Polski centralnej w 2024 roku i mogą się różnić w zależności od regionu oraz dostępności konkretnych produktów. Warto porównać oferty co najmniej trzech wykonawców, sprawdzając ich wcześniejsze realizacje w strefach mokrych.

Wybór płytek antypoślizgowych o klasie R10-R11 (zgodnie z DIN 51130) zmniejsza ryzyko poślizgnięcia się na mokrej powierzchni. Klasę R10 stosuje się w strefach suchych i lekko wilgotnych, R11 w strefach mokrych z bezpośrednim kontaktem z wodą. Płytki szkliwione o chropowatej powierzchni zapewniają lepszą przyczepność niż gładkie, ale trudniej je czyścić z osadów mydlanych.

Grubość płytek 8-12 mm to optymalny zakres dla strefy prysznica z odpływem liniowym. Cieńsze płytki (6 mm) są tańsze, ale mniej wytrzymałe mechanicznie i gorzej kompensują naprężenia. Grubsze (15-20 mm) stosuje się w strefach publicznych lub przemysłowych, a ich ciężar wymaga mocniejszego kleju i podłoża o nośności minimum 0,8 MPa.

Płytki wielkoformatowe 60×60 cm lub 80×80 cm przyspieszają montaż, bo redukują liczbę spoin. Minimalna szerokość fugi dla takich płytek to 2-3 mm, a maksymalna dopuszczalna przez producenta zwykle 5 mm. W strefie mokrej lepiej trzymać się dolnej granicy, bo wąska spoina mniej nasiąka.

Mozaika ceramiczna 5×5 cm na siatce daje najlepszą przyczepność do podłoża ze spadkiem, bo liczne małe elementy lepiej dopasowują się do krzywizny. Minus to wysoki koszt materiału i pracochłonność fugowania. Czas montażu mozaiki na 1 m² to 3-4 godziny wobec 1,5 godziny przy płytkach 30×30 cm.

Kontrola jakości i harmonogram prac

Pełny cykl montażu odpływu liniowego z ułożeniem płytek zajmuje 5-7 dni roboczych. Pierwszego dnia przygotowuje się podłoże i montuje odpływ wraz z syfonem. Drugiego dnia nakłada się hydroizolację i odczekuje 24 godziny. Trzeciego i czwartego dnia układa się płytki z zachowaniem spadku. Piątego dnia po 48 godzinach schnięcia kleju wykonuje się fugowanie. Szóstego dnia nakłada się silikon w narożnikach. Siódmego dnia po 24 godzinach przeprowadza się próbę wodną.

Skrócenie któregokolwiek etapu grozi poważnymi konsekwencjami. Klej nie związany przez 48 godzin przesunie się pod naciskiem fugi, hydroizolacja niedoschnięta nie mostkuje rys, a silikon nałożony na mokrą fugę nie przylega trwale. Każdy etap wymaga osobnego dnia i cierpliwości.

Lista kontrolna po każdym etapie obejmuje: po montażu odpływu (szczelność syfonu, poziom względem planowanej posadzki), po hydroizolacji (próba wodna 12 h, brak zacieków), po ułożeniu płytek (spadek 1,5-2%, brak ubytków), po fugowaniu (równomierne wypełnienie, brak pęcherzyków), po silikonowaniu (ciągłość w narożnikach). Odhaczenie każdego punktu daje pewność, że instalacja będzie służyć przez dekady.

Przy samodzielnym montażu warto rozważyć konsultację z fachowcem na etapie hydroizolacji, bo błędy w tej warstwie są najdroższe w naprawie. Wielu doświadczonych glazurników oferuje płatną konsultację (200-400 PLN) obejmującą ocenę podłoża i weryfikację planu spadku przed rozpoczęciem prac.

FAQ

Czy można wkleić mozaikę w ruszt odpływu liniowego? Tak, pod warunkiem, że grubość mozaiki nie przekracza 12 mm i jest montowana na siatce, która zapewnia równomierny rozkład obciążeń. Pojedyncze elementy mozaiki poniżej 4 mm wymagają dodatkowej warstwy zaprawy wyrównującej w ruszcie.

Jaki syfon wybrać do odpływu liniowego przy ogrzewaniu podłogowym? Syfon suchy z membraną silikonową o obniżonej wysokości montażowej (60-70 mm) i wydajności minimum 36 l/min. Wersje mokre z zamknięciem wodnym 50 mm również działają, ale wymagają regularnego użytkowania, by zamknięcie nie wysychało.

Kiedy można włączyć prysznic po montażu? Minimum 72 godziny od zakończenia fugowania, a w przypadku ogrzewania podłogowego 7 dni. Wcześniejsze użycie grozi wypłukaniem niezwiązanej fugi i powstawaniem pęknięć w spoinach.

Czy spadek 1% wystarczy? Nie, bo 1% to 1 cm na metr, co przy posadzce 1,5×1,5 m daje różnicę 1,5 cm. Taka wartość jest technicznie dopuszczalna w strefach o umiarkowanym użytkowaniu, ale norma PN-EN 1067-3 rekomenduje 1,5-2% dla zapewnienia pełnego spływu wody bez zastoin.

Źródła danych i norm: PN-EN 1067-3 (Uszczelnianie ścian i posadzek w pomieszczeniach mokrych), PN-EN 14891 (Hydroizolacje pod płytki ceramiczne), PN-EN 12004 (Kleje do płytek ceramicznych), PN-EN 13888 (Fugi do płytek ceramicznych), DIN 51130 (Klasyfikacja antypoślizgowa), publikacje Stowarzyszenia Parkieciarzy i Posadzkarzy (Bundesverband Parkett- und Fußbodentechnik), dokumentacja techniczna producentów systemów odpływowych dostępna na stronach takich producentów jak Viega, ACO, HL Hutterer & Lechner.
