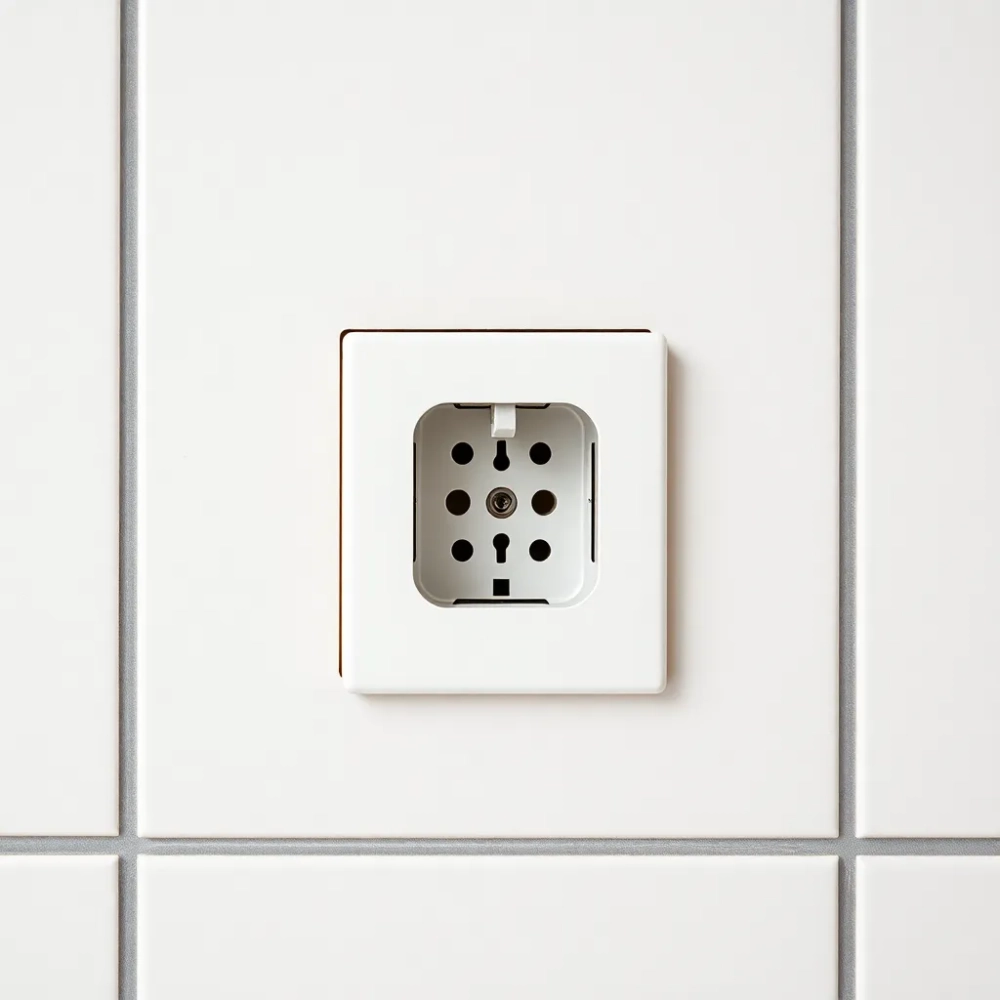

Jak zamontować gniazdko na płytkach bez pęknięć

Płyta już leży na ścianie, fuga schnie, a w głowie jedno pytanie: jak zamontować gniazdko na płytkach, żeby nie popękały i żeby wszystko grało z prądem? Spokojnie, to nie jest operacja na otwartym sercu. Wystarczy kilka sprawdzonych patentów, które od lat stosują elektrycy i glazurnicy, gdy spotykają się z ceramiką, gresem albo płytami wielkoformatowymi.

• Jak wiercić otwór w płytce pod gniazdko bez pęknięcia
• Cięcie płytki ceramicznej pod puszkę elektryczną
• Jak osadzić puszkę podtynkową w płytce i podłączyć gniazdko
• Najczęstsze pułapki przy montażu gniazdek w płytkach
• Doświadczenie z pierwszej ręki
• Checklist przed włączeniem bezpiecznika

Jak wiercić otwór w płytce pod gniazdko bez pęknięcia

Ceramiczna glazura twarda jest jak zahartowany przeciwnik, ale diamentowe wiertło przegrywa z nią rzadko. Klucz leży w trzech rzeczach: odpowiedniej koronce, niskich obrotach i ciągłym chłodzeniu wodą. Koronka diamentowa nasączana żywicą albo lutowana próżniowo różni się od klasycznej wiertarki do betonu tym, że tnie mikrowarstwami, nie wybijając fragmentu szkliwa.

Najpierw zaznacz środek przyszłego otworu flamastrem, a miejsce wiercenia zaklej taśmą malarską. Taśma rozproszy nacisk punktowy wiertła i zapobiegnie ześlizgnięciu się koronki po gładkiej glazurze. Następnie ustaw wiertarkę na 200-400 obrotów na minutę, w zależności od średnicy, i zacznij wiercić pod kątem 45 stopni, stopniowo prostując.

Chłodzenie wodą to nie luksus, lecz konieczność. Diament segmentowy powyżej 60°C traci sprawność, a glazura w miejscu przegrzania mikropęka. W praktyce wygląda to tak: drugie ręce trzymają wilgotną gąbkę i podają wodę na krawędź koronki, albo koronkę zanurza się w miseczce z wodą przylepionej do ściany. 6-8 mm grubości płytki gresowej przewiercisz w 30-60 sekund.

Gdy już przebijesz się przez glazurę i trafisz w mur, zmień koronkę na widiową do betonu. Średnica puszki podtynkowej to najczęściej 60 mm albo 68 mm, rzadziej 73 mm dla gniazdek podwójnych. Pamiętaj, by otwór w płytce był większy o 2-3 mm niż puszka, bo fugi i nierówności muru potrafią skutecznie zablokować osadzenie.

Przy płytach wielkoformatowych 120×60 cm albo 60×60 cm kruchość materiału rozkłada się inaczej niż w małych kafelkach. Płyta o grubości 6 mm zachowuje się niemal jak szkło, więc nie używaj udaru nawet przy wierceniu w betonie. Uwaga: wiertarka z włączonym udarem na gresie gwarantuje pęknięcie w 9 przypadkach na 10.

Najczęstsze błędy przy wierceniu

• Zbyt wysokie obroty powyżej 800 RPM na glazurze
• Wiercenie na sucho bez chłodzenia wodą
• Korzystanie z udaru przy przebijaniu szkliwa
• Pomijanie taśmy malarskiej jako stabilizatora
• Wiercenie blisko krawędzi płytki, gdzie naprężenia są największe

Cięcie płytki ceramicznej pod puszkę elektryczną

Okrągła puszka w kwadratowej płytce to klasyka, ale gdy puszka trafia w środek jednej dużej płyty, cięcie staje się wyzwaniem. Wtedy z pomocą przychodzi szlifierka kątowa z tarczą diamentową do ceramiki albo otwornica z pierścieniem centrującym. Otwornica daje najczystszy efekt, bo tnie po obwodzie zamiast wybijać rdzeń.

Zanim sięgniesz po narzędzie, narysuj okrąg na płytce markerem i ponownie zaklej kontur taśmą. Tarcza diamentowa tnie przez glazurę ruchem obrotowym, więc ryzyko odprysku istnieje tam, gdzie ziarna diamentu trafiają w szkliwo pod złym kątem. Tarcza o ziarnistości R 60 do cięcia, R 120 do szlifowania krawędzi, R 220 do wygładzania. Te trzy gradacje zapewniają estetyczne wykończenie.

Płytki wielkoformatowe tnie się inaczej niż klasyczne kafelki 30×30. Ich wewnętrzna struktura jest spiekana pod ciśnieniem kilku ton, więc mikropęknięcia nie wędrują tak łatwo. Mimo to prowadź tarczę równomiernie, bez szarpania, a cięcie po łuku wykonuj etapami, po 5-7 cm odcinkach. Wtedy płyta zachowuje stabilność wymiarową.

Wielu wykonawców unika cięcia płytek wielkoformatowych na mokro, bo szlifierka z chłodzeniem wodą brudzi łazienkę. To pozorny zysk, bo suche cięcie generuje pył krzemionkowy klasyfikowany jako rakotwórczy. Norma PN-EN 481 określa dopuszczalne stężenie pyłu respirabilnego na poziomie 0,025 mg/m³ w ośmiogodzinnym wymiarze czasu pracy. Przekroczenie tej wartości bez maski FFP3 to ryzyko pylicy.

Jeśli puszka musi znaleźć się na styku dwóch płytek, lepiej zaplanować jej pozycję już na etapie układania. Przesunięcie otworu o centymetr w lewo albo prawo może oznaczać konieczność docinania obu płytek, a to podwaja ryzyko pęknięcia. Rada: przed klejeniem sprawdź, czy planowane punkty elektryczne pokrywają się z kafelkami, które nie wymagają cięcia.

Technika otwornicy krok po kroku

• Zamocuj prowadnicę wiertarską na wiertarce
• Ustaw obroty na 300-500 RPM
• Podawaj wodę przez specjalną przystawkę albo gąbkę
• Nie dociskaj siłą, pozwól diamentom pracować
• Po przebiciu szkliwa przejdź na wyższe obroty

Jak osadzić puszkę podtynkową w płytce i podłączyć gniazdko

Gdy otwór jest gotowy, czas na puszkę. Standardowa puszka podtynkowa ma głębokość 40-45 mm, ale po ułożeniu płytki na ścianie zostaje zwykle 30-35 mm przestrzeni. To oznacza, że puszka musi wystawać ponad płytkę na 5-7 mm, czyli tyle, ile zajmie ramka mechanizmu gniazdka.

Montaż zacznij od wyciągnięcia przewodu z puszki. Przewód YDYp 3×2,5 mm² (miedź) albo YDY 3×4 mm² (obwód wysokiej mocy) to standard mieszkaniowy. Końce żył zdejmij z izolacji na 10-12 mm, a w przypadku przewodu aluminiowego użyj złączek aluminiowo-miedziowych. Bezpośrednie łączenie Cu z Al powoduje korozję elektrochemiczną i grzanie styków.

Sam mechanizm gniazdka różni się w zależności od producenta, ale zasada jest wspólna. Przewód fazowy (brązowy albo czarny) trafia do zacisku oznaczonego literą L, neutralny (niebieski) do N, a ochronny (żółto-zielony) do zacisku z symbolem uziemienia. Polska Norma PN-HD 60364 wymaga stosowania ochrony przeciwporażeniowej w każdej instalacji domowej po 2002 roku, więc gniazdko bez bolca uziemiającego w nowej instalacji to poważny błąd.

Po podłączeniu żył delikatnie ułóż przewody z powrotem w puszce, tak by nie przyciskać izolacji. Mechanizm gniazdka wsuń do puszki i rozłóż łapki albo wkręć w przygotowane otwory montażowe. Ramka zewnętrzna powinna przylegać do płytki na całym obwodzie, bez szczelin i bez napinania. Tip: jeśli ramka odstaje, sprawdź, czy nie blokują jej resztki zaprawy w puszce.

Łazienka i kuchnia to pomieszczenia mokre, więc stopień ochrony IP ma znaczenie. W strefie 0 i 1 łazienki (bezpośrednio przy wannie albo kabinie prysznica) montuje się gniazdka o klasie szczelności minimum IP44. W strefie 2, czyli 60 cm od krawędzi wanny, dopuszczalne są gniazdka IP44 z klapką. Poza strefami mokrymi wystarczy standardowe IP20, ale w kuchni przy zlewie warto rozważyć IP44, bo para wodna potrafi skutecznie zasięgnąć kontaktu.

Najważniejsze wymiary i tolerancje

Kiedy NIE warto montować gniazdka samodzielnie

Instalacja trójfazowa 400 V, przekroje powyżej 10 mm² albo wymiana rozdzielni wymagają uprawnień SEP grupy 1. Bez nich odbiór instalacji przez zakład energetyczny będzie niemożliwy, a ubezpieczyciel może odmówić wypłaty po pożarze. W takich sytuacjach elektryk z uprawnieniami to nie fanaberia, lecz wymóg prawny.

Najczęstsze pułapki przy montażu gniazdek w płytkach

Pęknięta płytka po wierceniu zwykle oznacza jedną z trzech rzeczy: za wysokie obroty, brak chłodzenia albo wiercenie z udarem. Szkliwo ceramiczne ma twardość 7-8 w skali Mohsa, ale jest kruche, więc każdy dynamiczny wstrząs prowokuje mikropęknięcia. Dlatego diamentowa koronka przy niskich obrotach i wodzie to jedyna sensowna metoda.

Gdy puszka nie chce wejść w otwór, zwykle wina leży po stronie fugi, która odstaje ponad płytkę. Fugowanie elastyczną zaprawą cementową podnosi poziom powierzchni o 2-4 mm, co przy ciasnym otworze potrafi zatrzymać montaż. W takiej sytuacji delikatnie poszerz otwór szlifierką albo dobij płytkę, aż fuga zejdzie do poziomu glazury.

Łączenie obwodu gniazdka z oświetleniowym to częsty błąd. Oświetlenie projektuje się na przewód 1,5 mm² i zabezpieczenie B10 A, natomiast gniazdka wymagają 2,5 mm² i B16 A. Wpięcie gniazdka w obwód oświetlenia to pozorna oszczędność, ale w praktyce oznacza notoryczne wybijanie korków przy włączeniu odkurzacza albo czajnika.

Doświadczenie z pierwszej ręki

Przy łazienkowej ściance z gresu 60×60 cm spotkałem się z sytuacją, gdzie klient zażądał gniazdka dokładnie na środku płytki. Wygląda estetycznie na wizualizacji, ale wiercenie centryczne w tak dużej płycie zwiększa ryzyko pęknięcia o około 30%. Przesunięcie punktu o 8 cm w stronę krawędzi skróciło czas pracy z 25 minut do 8 i dało czysty otwór bez odprysków.

Checklist przed włączeniem bezpiecznika

• Wszystkie połączenia zaciśnięte w zaciskach, nie skręcane luzem
• Żyły miedziane nie mają uszkodzonej izolacji w puszce
• Bolce uziemiające podłączone w każdym gniazdku
• Próba ciągłości obwodu ochronnego miernikiem
• Sprawdzenie napięcia 230 V między L a N
• Brak zwarcia między L a PE (musi wskazywać nieskończoność)

Na koniec warto pamiętać, że każda instalacja elektryczna w budynku mieszkalnym musi spełniać wymogi PN-HD 60364 oraz przepisy Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki. Źródła norm i przepisów: Polski Komitet Normalizacyjny (pkn.pl), Serwis Sejmu RP (isap.sejm.gov.pl). Powodzenia przy montażu, a jeśli cokolwiek budzi wątpliwości, lepiej zaprosić fachowca z uprawnieniami SEP niż potem szukać przyczyny zwarcia w ścianie.
