Jak znaleźć dziurę w ogrzewaniu podłogowym i nie zalać sąsiada

Woda w instalacji podłogowej lubi znikać po cichu, a mokra plama przy ścianie potrafi pojawić się w najmniej spodziewanym momencie. Pytanie, jak znaleźć dziurę w ogrzewaniu podłogowym, pada zwykle wtedy, gdy ciśnienie na manometrze spada szybciej niż powinno, a rachunek za wodę rośnie bez widocznego powodu. Zanim ktokolwiek zacznie kuć posadzkę, istnieje kilka konkretnych ścieżek diagnostycznych, które pozwalają namierzyć nieszczelną pętlę bez demolowania salonu.

• Objawy wycieku, które zobaczysz gołym okiem
• Sprawdzanie ciśnienia na kotle i rozdzielaczu
• Nieinwazyjne metody lokalizacji wycieku w podłogówce
• Kiedy wezwać specjalistę i jak się do tego przygotować

Objawy wycieku, które zobaczysz gołym okiem

Najczęściej pierwszy sygnał pochodzi z kotłowni, nie z podłogi. Ciśnieniomierz wskazuje wartość niższą niż wczoraj, a po ręcznym uzupełnieniu układu wskaźnik znów opada w ciągu kilku dni. Spadek o 0,2-0,3 bar w ciągu tygodnia przy zamkniętej instalacji oznacza aktywną nieszczelność, którą trzeba zlokalizować.

Na powierzchni posadzki objawy bywają subtelne. Mokra plama bez wyraźnego źródła, ciemniejsze fugi między płytkami, cieplejszy fragment podłogi w nietypowym miejscu albo zamarznięcie betonu zimą tam, gdzie reszta pomieszczenia pozostaje sucha, to wszystko sygnały, że rura wylewa wodę do warstwy wylewki. W domach z ogrzewaniem niskotemperaturowym temperatura medium rzadko przekracza 45°C, więc wyciek nie parzy stopy, a jedynie zmienia zapach i wilgotność.

Warto też zwrócić uwagę na fakturę. Pęcherzyki powietrza w desce warstwowej, wybrzuszenia paneli laminowanych czy wykwity solne na gresie pojawiają się dopiero po kilku tygodniach stałego podciekania. W tym czasie straty wody sięgają nieraz kilkudziesięciu litrów dziennie.

Tabela: objaw, prawdopodobna przyczyna, pilność działania

UWAGA: Dolewanie wody do instalacji bez uprzedniej lokalizacji wycieku tylko maskuje objawy. Każdy litr uzupełniony „na ślepo" podnosi koszty naprawy i zwiększa ryzyko zalania warstw podłogi.

Sprawdzanie ciśnienia na kotle i rozdzielaczu

Prawidłowe ciśnienie w zimnej instalacji podłogowej waha się między 1,0 a 1,5 bar, a po rozgrzaniu dochodzi do 2,0 bar. Wartości powyżej 2,5 bar wskazują na problem z naczyniem wzbiorczym, poniżej 0,8 bar instalacja pracuje zbyt nisko i pompa może się zapowietrzyć.

Kontrola manometru powinna wejść w nawyk. Raz w miesiącu, najlepiej rano przed uruchomieniem obiegu, warto zapisać wskazanie i porównać z poprzednim odczytem. Stały spadek przy zamkniętym zaworze głównym to potwierdzenie, że woda ucieka w obrębie podłogówki, a nie w grzejnikach czy bojlerze.

Tabela: odczyt manometru i reakcja

Na rozdzielaczu diagnostyka przebiega inaczej niż na kotle. Najpierw zamykamy wszystkie obiegi zaworami termostatycznymi, potem obserwujemy manometr przez 15 minut. Stabilne ciśnienie oznacza, że wyciek znajduje się po stronie źródła ciepła lub armatury. Gdy ciśnienie spada, otwieramy sekcje jedna po drugiej i po każdym otwarciu powtarzamy odczyt. Pętla, po której ciśnienie zaczyna opadać, jest niemal pewna.

W starszych rozdzielaczach spotykamy rotametry i zawory RTL. Te elementy potrafią się rozszczelnić po kilkunastu latach eksploatacji, a wtedy „winowajcą" bywa sam zawór, nie rura w wylewce. Warto to odróżnić, zanim zaczniemy planować kucie posadzki.

Po każdej próbie na rozdzielaczu zanotuj: datę, godzinę, ciśnienie początkowe, ciśnienie końcowe, otwarte zawory. Taki dziennik pomoże serwisantowi szybciej wskazać wadliwy obieg bez dodatkowej wizyty.

Nieinwazyjne metody lokalizacji wycieku w podłogówce

Gdy zawężenie podejrzanej pętli już za nami, przychodzi czas na precyzyjne wskazanie miejsca. Istnieją trzy sprawdzone techniki, które działają bez kucia wylewki. Każda z nich wykorzystuje inne zjawisko fizyczne, dlatego ich skuteczność zależy od rodzaju posadzki i głębokości rury.

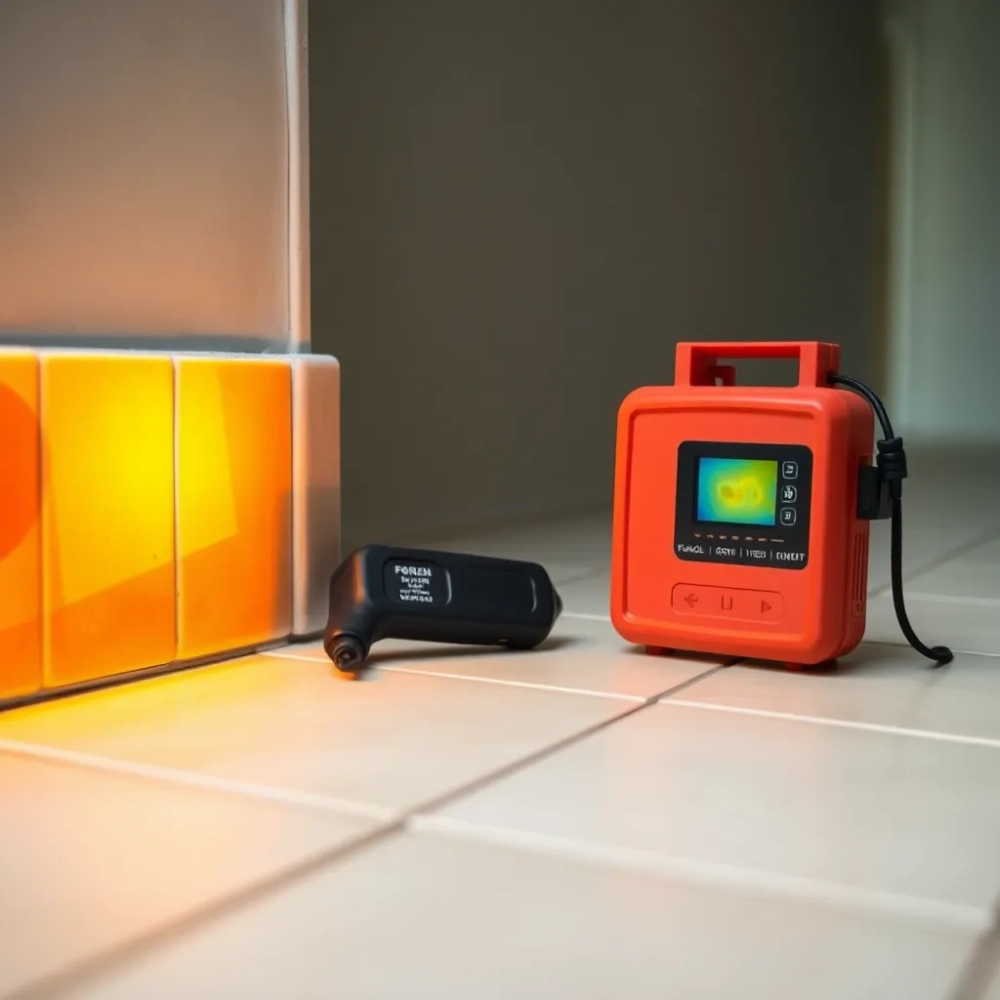

Termowizja opiera się na różnicy temperatur. Woda pod ciśnieniem transportuje ciepło szybciej niż otaczający ją beton, więc nieszczelna pętla pozostawia na powierzchni posadzki charakterystyczny „cieplny ślad". Kamera termowizyjna o rozdzielczości co najmniej 160×120 pikseli i czułości 0,08°C pokazuje go jako wyraźną smugę. Metoda sprawdza się na posadzkach płytkowych i cienkich wylewkach (do 6 cm), gorzej na parkiecie i grubym gresie z izolacją akustyczną.

Gaz znacznikowy to mieszanka wodoru i azotu w proporcji 5/95%, wtłaczana do wyłączonej pętli pod ciśnieniem 3 bar. Wodór, jako najlżejszy pierwiastek, przenika przez beton i wychodzi na powierzchni dokładnie w miejscu nieszczelności. Detektor zbiera sygnał już przy stężeniu 1 ppm. Technika działa niezależnie od temperatury, więc sprawdza się zimą, gdy ogrzewanie nie pracuje. Jedynym ograniczeniem jest brak możliwości stosowania w pomieszczeniach z instalacją elektryczną pod napięciem w warstwie podłogi.

Geofon akustyczny nasłuchuje dźwięku wody wydobywającej się pod ciśnieniem. Czujnik piezoelektryczny przykładany co kilkadziesiąt centymetrów do posadzki wyłapuje charakterystyczny szum, którego częstotliwość różni się od odgłosów kroków czy pracy pompy. Metoda wymaga ciszy w pomieszczeniu i wyłączenia wszystkich odbiorników, ale pozwala wskazać wyciek z dokładnością do 5 cm.

Tabela: metody lokalizacji i ich parametry

Kiedy warto sięgnąć po którąś z tych metod? Gdy próba ciśnieniowa wykazała nieszczelność konkretnej pętli, ale posadzka to drogi gres albo parkiet dębowy. Koszt kucia i odtwarzania przekracza w takiej sytuacji cenę wizyty specjalisty, więc diagnostyka nieinwazyjna zwraca się jeszcze przed naprawą.

Warto pamiętać o jednym zastrzeżeniu: termowizja wymaga różnicy temperatur między pętlą a otoczeniem. Latem, przy braku przepływu, metoda może zawieść, dlatego doświadczeni diagności łączą techniki. Najczęściej gaz znacznikowy daje pewność lokalizacji, a geofon potwierdza punkt w ciągu kilku centymetrów.

Kiedy wezwać specjalistę i jak się do tego przygotować

Samodzielna diagnostyka kończy się zwykle na zawężeniu podejrzanej pętli na rozdzielaczu. Dalej zaczyna się teren, na którym sprzęt i doświadczenie decydują o skuteczności. Jeśli którakolwiek sytuacja z poniższej listy dotyczy Twojej instalacji, rozsądniej od razu zamówić wizytę z kalibrowanym detektorem.

• Spadek ciśnienia powtarza się mimo kilkukrotnego uzupełniania wody w ciągu dwóch tygodni
• Mokra plama na posadzce nie znika po wyłączeniu danej pętli na rozdzielaczu
• Warstwa wylewki ma więcej niż 7 cm nad rurą, co utrudnia termowizję
• Posadzka to gres wielkoformatowy, parkiet warstwowy lub kamień naturalny
• Brak dokumentacji z rozmieszczeniem pętli (projekt instalacji)
• Ogrzewanie nie pracowało od dłuższego czasu i nie wiadomo, w jakim stanie są złączki
• W budynku kilka lat po odbiorze pojawia się charakterystyczny zapach wilgoci bez wyraźnego źródła
• Wcześniejsze próby lokalizacji nie dały jednoznacznej odpowiedzi

Box ostrzegawczy: samodzielne kucie posadzki w poszukiwaniu wycieku rzadko kończy się dobrze. Rura PEX-AL-PEX układana w rozstawie co 15 cm oznacza, że trafienie w nią bez precyzyjnej lokalizacji graniczy z cudem. Lepiej zapłacić za detektor niż za ponowne wylewanie 40 m² jastrychu.

Przed wizytą specjalisty warto przygotować: szkic rozmieszczenia pętli, datę uruchomienia instalacji, dziennik odczytów ciśnienia, informację o typie posadzki i jej grubości nad rurą. Dobra dokumentacja skraca czas pracy i obniża koszt. Zgodnie z normą PN-EN 1264 dotyczącą wodnego ogrzewania podłogowego każdy obieg powinien być oznakowany i opisany w projekcie budowlanym, a jego brak to pierwsza czerwona flaga przy diagnozowaniu usterek.

Checklista przed wizytą fachowca

Gdy diagnoza potwierdzi nieszczelność w konkretnym miejscu, naprawa zwykle oznacza wycięcie odcinka rury o długości 20-40 cm i wstawienie złączki zaciskowej. Koszt samej naprawy to 800-1 800 PLN, ale oszczędność polega na uniknięciu kucia całej wylewki i odtwarzania posadzki, co potrafi kosztować pięciokrotnie więcej.

Źródła i normy

• PN-EN 1264-1 do PN-EN 1264-5: wodne ogrzewanie podłogowe, wymagania projektowe i wykonawcze
• PN-EN ISO 22391: systemy rur z tworzyw sztucznych do instalacji ciepłej i zimnej wody
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.)
• Katalog producenta rur PEX, instrukcja projektowania i wykonania ogrzewania podłogowego
• Portal normy-polska.pl oraz Polski Komitet Normalizacyjny (PKN)

Box końcowy: zlokalizowanie wycieku w podłogówce nie musi oznaczać remontu na miesiące. Nowoczesna diagnostyka zamyka się często w jednym dniu roboczym, a punktowa naprawa złączki zajmuje kilka godzin. Kluczem jest właściwa kolejność: najpierw ciśnienie, potem rozdzielacz, na końcu detektor. Każdy z tych kroków przybliża do odpowiedzi na pytanie, jak znaleźć dziurę w ogrzewaniu podłogowym, bez kucia tego, co jeszcze dobrze służy.
