Jaka średnica rury do rozdzielacza podłogówki sprawdzi się w Twoim domu

Źle dobrana średnica rury do rozdzielacza podłogówki potrafi zamienić wymarzony komfort w rachunek pełen niespodzianek: głośną pracę instalacji, nierównomierne grzanie salonu i sypialni, a w skrajnych przypadkach konieczność kucia świeżo wykończonej posadzki. Stoisz przed wyborem, który wydaje się techniczny, a w praktyce decyduje o tym, czy przez następne dwadzieścia lat ogrzewanie zużywa rozsądną ilość gazu i prądu, czy też pompka obiegowa walczy z oporami jak na treningu wytrzymałościowym.

• Rura PEX 25 czy 32 do zasilania podłogówki co lepiej wybrać
• Długość pętli i opory hydrauliczne rur podłogówki
• Najczęstsze błędy przy doborze średnicy rury do rozdzielacza

Rura PEX 25 czy 32 do zasilania podłogówki co lepiej wybrać

Najczęściej stosowanym rozwiązaniem w domach jednorodzinnych jest rura polietylenowa usieciowana, oznaczana jako PE-Xa lub PE-Xb. Charakteryzuje ją pamięć kształtu po zagięciu, odporność na inkrustację wapienną w granicach 0,007 mm/rok oraz zakres pracy ciągłej do 95°C przy ciśnieniu 6 bar, co z naddatkiem pokrywa parametry typowe dla instalacji podłogowej zasilanej w 35-45°C.

Drugą popularną rodziną stanowią rury wielowarstwowe PERT/AL/PE-X, w których warstwa aluminium pełni rolę bariery antydyfuzyjnej tlenu. Współczynnik przenikania tlenu wynosi tu poniżej 0,01 mg/(l·dzień), czyli dziesięciokrotnie mniej niż w czystym PEX, dzięki czemu elementy metalowe w pompie i rozdzielaczu nie korodują od środka.

Miedź, kiedyś standard w instalacjach sanitarnych, dziś ustępuje pola tworzywom ze względu na cenę rzędu 45-65 zł za metr i konieczność lutowania twardego w trudno dostępnych miejscach. Polipropylen (PP-R) z kolei znosi jedynie 70°C i 10 bar, co dla wody grzewczej jest wartością graniczną, a jego sztywność utrudnia prowadzenie długich, gładkich pętli.

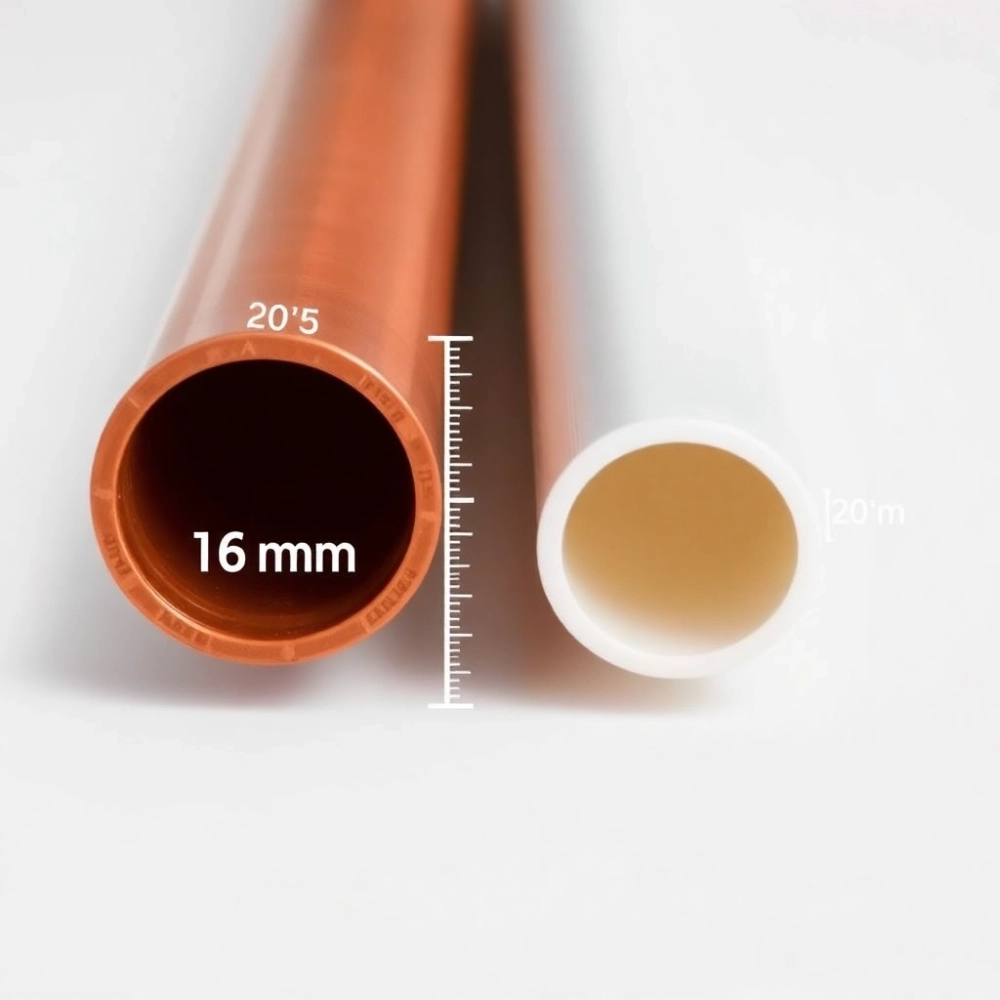

Wybór materiału wpływa bezpośrednio na średnicę wewnętrzną, a więc na wydajność przepływu. Rura PE-Xa 16×2 mm ma światło równe 12 mm, natomiast wielowarstwowa o tym samym wymiarze nominalnym 16×2 mm dysponuje kanałem 11,6 mm z powodu cieńszej ścianki i grubości aluminium.

Kiedy warto rozważyć odejście od standardowego PEX? Gdy dom jest już mocno docieplony, a zapotrzebowanie na ciepło spada poniżej 40 W/m², różnica między PEX a PERT/AL staje się czysto cenowa i do dyskusji wchodzi preferencja wykonawcy. W budynkach pasywnych, gdzie projektant celuje w jak najmniejszą bezwładność cieplną, warstwa aluminium pomaga szybciej oddać ciepło do wody.

Średnica rury a powierzchnia domu w ogrzewaniu podłogowym

Zasada jest prosta i wynika z fizyki przepływu: im dłuższa i bardziej rozgałęziona sieć, tym większe opory hydrauliczne. Aby ich nie przekroczyć, zwiększa się średnicę. Norma PN-EN 1264 zaleca, by prędkość czynnika w rurze mieściła się między 0,5 a 1 m/s, a spadek ciśnienia na jednej pętli nie przekraczał 20 kPa przy wydatku rzędu 2-3 l/min.

Dla domu o powierzchni użytkowej do 120 m² sprawdza się zasilanie rozdzielacza rurą 25 mm (światło około 20,4 mm), natomiast pętle podłogowe realizuje się z rury 16 lub 17 mm. Przy metrażu 120-200 m² zasilanie przechodzi w 32 mm (światło 26 mm), ponieważ jeden rozdzielacz obsługuje wtedy 6-10 obiegów, a sumaryczny przepływ rośnie do 30-40 l/min.

Powyżej 200 m² najczęściej stosuje się dwa rozdzielacze albo układ kaskadowy z rurą 40 mm prowadzoną w kotłowni. Każdy dodatkowy milimetr średnicy wewnętrznej obniża stratę ciśnienia w przybliżeniu czterokrotnie, co widać na charakterystyce pompy przykładowo Grundfos ALPHA3 25-40 przy 16 l/min i rurze 25 mm oddaje 30 kPa, a przy 32 mm już 12 kPa.

Dobór średnicy to nie magia, lecz proste równanie: natężenie przepływu (Q) równe 0,86 × moc (kW) dzielona przez różnicę temperatur (ΔT). Dla 8 kW przy ΔT 10°C wychodzi Q = 0,86 × 8 / 10 = 0,69 l/s, czyli 41 l/min. Taki przepływ przy prędkości 0,8 m/s wymaga przekroju co najmniej 860 mm², co odpowiada właśnie rurze 32 mm.

Projektant instalacji ogrzewania podłogowego wylicza te wartości automatycznie w programie, na przykład w Audytorze OZC lub dedykowanych narzędziach producentów systemów. Inwestor prywatny może skorzystać z internetowego kalkulatora na stronie Polskiego Zrzeszenia Instalatorów lub po prostu przyłożyć wzór do karty katalogowej pompy.

Długość pętli i opory hydrauliczne rur podłogówki

Optymalna długość pętli podłogowej wynika z dwóch sprzecznych wymagań. Z jednej strony zbyt krótka pętla zmusza pompę do wysokiego wydatku, z drugiej zbyt długa podnosi spadek ciśnienia do granicy, przy której pompa nie utrzyma przepływu. Praktyka montażowa wskazuje na 80-100 m przy rurze 16 mm i rozstawie 15 cm.

Spadek ciśnienia rośnie proporcjonalnie do kwadratu prędkości przepływu. Przy 0,5 m/s strata w rurze PEX 16 mm wynosi około 120 Pa/m, natomiast przy 1,0 m/s już 480 Pa/m. Po przeliczeniu na 100 m daje to 12 kPa vs 48 kPa, a to ogromna różnica dla pompki o zakresie 30-60 kPa.

Równoważenie hydrauliczne odbywa się na rozdzielaczu, gdzie każdy obieg ma zawór regulacyjny z przepływomierzem. Wystarczy ustawić identyczny wydatek na wszystkich obiegach, by temperatura powrotu w każdej pętli była zbliżona. Różnica większa niż 3°C między najkrótszą a najdłuższą pętlą oznacza konieczność dławienia najkrótszej.

Warto zapamiętać prostą zasadę: różnica temperatury między zasilaniem a powrotem (ΔT) powinna wynosić od 5 do 10°C. Jeżeli ΔT spada poniżej 5°C, mówimy o nadmiernym przepływie i zbyt dużej średnicy, a jeśli rośnie powyżej 10°C, instalacja jest zdławiona i trzeba zwiększyć przekrój albo skrócić pętlę.

Uwaga: prowadzenie pętli z rury 16 mm w jednym ciągu przez całe 120 m jest błędem. Lepiej rozbić ją na dwie pętle po 60 m niż walczyć z oporem jednej. Ciepło oddaje się tak samo, a pompa zużywa o 40% mniej energii.

Najczęstsze błędy przy doborze średnicy rury do rozdzielacza

Pierwszy i klasyczny błąd to łączenie rur w posadzce. Każde złączka w warstwie wylewki to potencjalne miejsce przecieku pod 5-centymetrową warstwą betonu. Naprawa wymaga kucia, lokalizacji wycieku kamerą termowizyjną i ponownego wylania koszt łatwo sięga 8 000 zł.

Drugi błąd to brak izolacji krawędziowej. Bez pianki dylatacyjnej przy ścianach zewnętrznych posadzka oddaje ciepło w konstrukcję, a nie do wnętrza. Straty rosną o 5-10%, a rachunek za gaz odrobinę, ale systematycznie rośnie przez cały sezon grzewczy.

Trzecia pułapka to zbyt długie pętle 16 mm powyżej 100 m, często spotykane w salonach połączonych z kuchnią. Pompa nie utrzymuje zadanego wydatku, część pętli grzeje, część pozostaje chłodna, a rozdzielacz wariuje, próbując zrównoważyć instalację.

Czwarty problem to zbyt niskie ciśnienie próbne przed wylaniem wylewki. Norma wymaga 30 minut przy 6 bar, czyli trzykrotności ciśnienia roboczego. Wielu wykonawców „zapomina" wykonać próby, bo pośpiech, a to jedyna szansa, by wykryć nieszczelność przed zamknięciem systemu.

Piąty błąd to niedopasowanie średnicy pompy do średnicy zasilania. Pompa elektroniczna o małym podnoszeniu, taka jak 25-40, z rurą 40 mm i sześcioma obiegami po 120 m nie da rady. Z kolei mocna pompa 32-80 z rurą 25 mm szum hydrauliczny słyszy się w salonie.

Szósty to rezygnacja z zaworów odcinających na każdym obiegu. Bez nich nie da się zlokalizować awarii ani przepłukać pojedynczej pętli, a każda czynność serwisowa zamienia się w konieczność spuszczania całej instalacji.

Siódmy, najdroższy w skutkach, to brak projektu. Inwestorzy liczący na „doświadczenie wykonawcy" płacą za to wielokrotnie, gdy po pierwszej zimie trzeba kuć podłogę w najmniej oczekiwanym miejscu.

Wskazówka: przed wylaniem wylewki wykonaj dokumentację fotograficzną każdej pętli, zapisz jej metraż i oznakuj końce w rozdzielaczu markerem niezmywalnym. Taki „paszport instalacji" przyda się za pięć lat przy remoncie salonu.

Checklist przed zakupem rur

• Metraż ogrzewanej powierzchni pomnożony przez 6 m/m² przy rozstawie 15 cm.
• Źródło ciepła: pompa ciepła, kocioł gazowy, pellet determinuje temperaturę zasilania.
• Parametry pompy obiegowej: podnoszenie (kPa) i wydatek (l/min) przy punkcie pracy.
• Ciśnienie robocze instalacji z uwzględnieniem statycznego słupa wody.
• Temperatura zasilania w najzimniejszym miesiącu (35°C dla podłogówki, 55°C dla grzejników).
• Izolacja podłogi: styropian 8 cm, 15 cm czy 20 cm na gruncie.
• Lokalizacja rozdzielacza: blisko środka geometrycznego skraca pętle.
• Długość pętli zaplanowana poniżej 100 m przy rurze 16 mm.

Rekomendacja dla trzech scenariuszy

Mały dom do 120 m² z kotłem kondensacyjnym i rozdzielaczem na klatce schodowej wystarczy rura wielowarstwowa PERT/AL/PE-X 25 mm jako zasilanie oraz PE-Xa 16 mm w pętlach. Koszt materiału rzędu 2 200 zł, a komfort cieplny identyczny jak w droższych rozwiązaniach.

Średni dom 120-200 m² z pompą ciepła o mocy 9 kW i rozdzielaczem w garażu zasilanie 32 mm prowadzone w izolacji 13 mm, pętle 17 mm w podłodze, dodatkowy zawór mieszający. Zapotrzebowanie na materiał rośnie do około 3 800 zł, ale stabilność temperatury powrotu zostaje zachowana przez cały sezon.

Duży dom powyżej 200 m² lub dwa obiegi grzewcze kaskada rozdzielaczy zasilana rurą 40 mm, pętle 20 mm w strefach o większym zapotrzebowaniu, osobna pompa dla każdej kaskady. To już domena projektanta, bo dobranie średnic bez obliczeń hydraulicznych grozi niedogrzaniem łazienki na piętrze.

Kiedy wezwać projektanta? Zawsze, gdy powierzchnia przekracza 200 m², pompa ciepła pracuje z niską temperaturą zasilania (25-30°C), albo gdy dom przechodzi termomodernizację i stare grzejniki są wymieniane na podłogówkę. Audyt energetyczny budynku zgodnie z normą PN-EN ISO 13790 kosztuje 1 200-2 500 zł i zwraca się w pierwszym sezonie.

Artykuł ma charakter informacyjny. Ostateczną decyzję o średnicy rury, długości pętli oraz typie rozdzielacza podejmuje uprawniony projektant instalacji sanitarnych na podstawie obliczeń cieplnych i hydraulicznych danego budynku.

Dobór średnicy rury do rozdzielacza podłogówki to nie techniczna fanaberia, lecz konkretna inwestycja w niezakłóconą pracę instalacji przez następne pół wieku. Im wcześniej zrozumiesz związek między metrażem, prędkością przepływu a stratą ciśnienia, tym szybciej świadomie porozmawiasz z wykonawcą o materiałach, średnicach i układzie pętli zamiast polegać wyłącznie na jego „doświadczeniu".

Źródła danych i normy: PN-EN 1264 (Ogrzewanie podłogowe), PN-EN ISO 13790 (Charakterystyka energetyczna budynków), katalogi techniczne producentów systemów rurowych (Uponor, Rehau, TECE), Polskie Zrzeszenie Instalatorów Ogrzewania poradnik doboru średnic rur, audyt energetyczny wg Rozporządzenia Ministra Infrastruktury i Budownictwa z dnia 17 października 2014 r. ws. audytu energetycznego.
