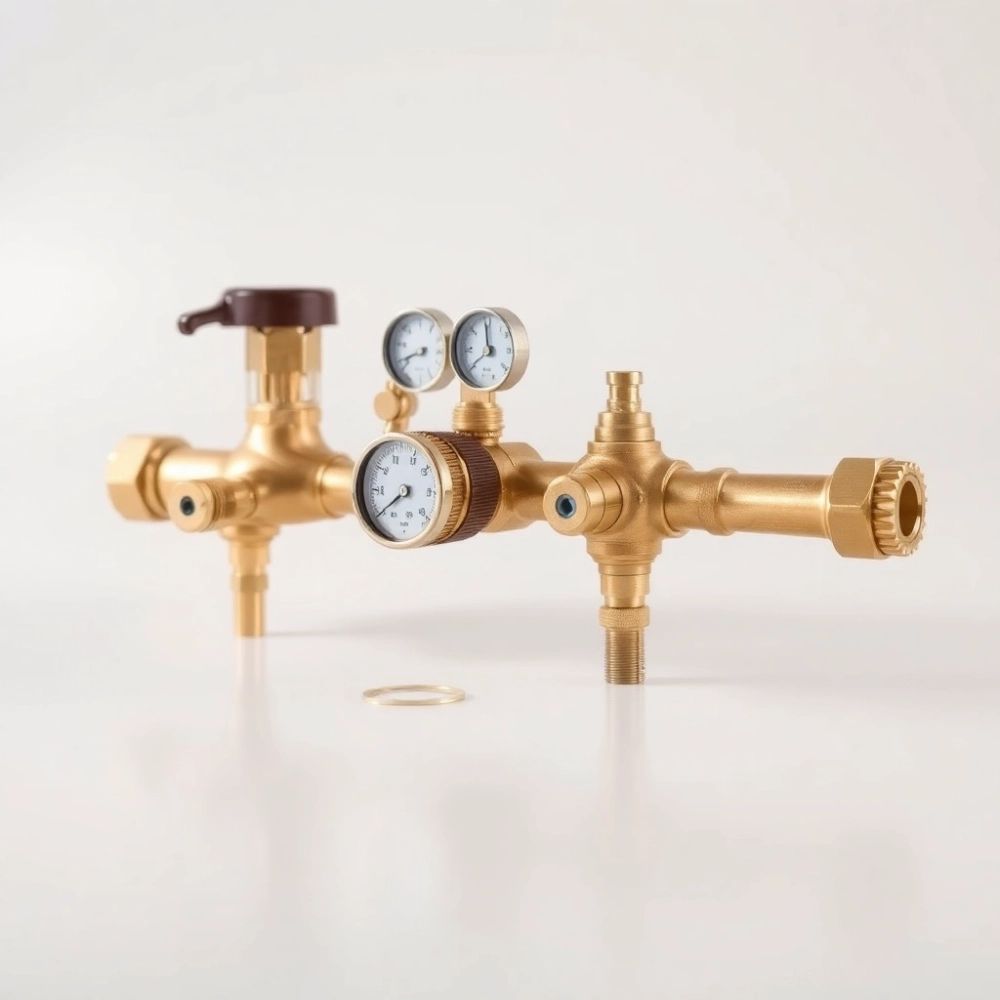

Rozdzielacz do podłogówki na 100 m² – jaki wybrać, żeby ciepło było równo

Różnica 3-4°C między salonem a sypialnią, pompa ciepła pracująca na wyższym sprężu niż zakładał projekt, rachunki o 15-20% wyższe od katalogowych. Taki scenariusz zdarza się w domach, gdzie inwestor potraktował rozdzielacz do ogrzewania podłogowego jako tani element instalacji. Tymczasem to właśnie on odpowiada za równomierne rozprowadzenie czynnika po pętlach i decyduje o tym, czy 100 m² podłogówki grzeje tak, jak obiecał projektant, czy tylko udaje, że grzeje.

• Budowa rozdzielacza co musi mieć w 2026 roku
• Rozdzielacz INOX czy mosiądz szczere porównanie materiałów
• Dobór liczby obwodów i średnicy belki do powierzchni domu
• Montaż rozdzielacza, serwis i najczęstsze błędy inwestorów

Budowa rozdzielacza co musi mieć w 2026 roku

Belka zasilająca i belka powrotna to dopiero szkielet. Prawdziwą wartość rozdzielacza tworzy osprzęt, bez którego instalacja albo nie da się wyregulować, albo zacznie się rozregulowywać po dwóch sezonach. W praktyce oznacza to rotametry na zasilaniu, wkładki termostatyczne pod siłowniki na powrocie, automatyczne odpowietrzniki na obu belkach oraz zawory spustowe 360°.

Rotametr to przezroczysta komora z pływakiem, która pokazuje rzeczywisty przepływ w litrach na minutę. Bez niego instalator zgaduje, czy dana pętla dostaje tyle wody, ile powinna. Z nim precyzyjnie ustawisz każdy obwód na wartość z projektu. Wkładka termostatyczna pod siłownik pozwala potem automatycznie przymykać obieg, gdy temperatura w pomieszczeniu osiągnie zadaną to podstawa współpracy z napędami termoelektrycznymi i regulatorami pokojowymi.

Automatyczny odpowietrznik montowany na szczycie belki wypuszcza mikropęcherzyki powietrza, które normalnie zbierałyby się w najwyższych punktach instalacji i tworzyły korki gazowe. Zawór spustowy 360° z kolei umożliwia spuszczenie wody z pojedynczej pętli bez konieczności opróżniania całego układu. Przy 8-12 obwodach to różnica między 20 minutami pracy a półdniową awarią.

Norma Lead-Free dlaczego w 2026 r. to must-have

Dyrektywa UE w sprawie wyrobów mających kontakt z wodą pitną zaostrzyła limity ołowiu w stopach mosiądzu do maksymalnie 0,25%. W praktyce oznacza to, że rozdzielacz z mosiądzu CW617N starej generacji nie powinien trafiać do nowych instalacji, nawet jeśli woda grzewcza nie jest wodą pitną. Certyfikowane stopy bezołowiowe (CW602N, CW511L) oraz stal nierdzewna AISI 304/316 to jedyne materiały, które przechodzą obecne audyty. Przy zakupie szukaj oznaczenia zgodności z normą na korpusie, nie tylko na deklaracji producenta.

Rozdzielacz INOX czy mosiądz szczere porównanie materiałów

Stal nierdzewna i mosiądz bezołowiowy to dwa w pełni dopuszczalne warianty, ale różnią się właściwościami, które mają znaczenie przy eksploatacji przez 20-30 lat. INOX wygrywa odpornością na korozję wżerową i tolerancją na glikol w instalacjach z pompą ciepła. Mosiądz lepiej tłumi drgania, jest łatwiejszy w obróbce na miejscu i ma niższą cenę zakupu.

Tworzywo sztuczne wysokiej jakości (PPSU, poliamid 66 zbrojony włóknem) pojawia się w budżetowych rozdzielaczach do podłogówki. Sprawdza się w instalacjach z kotłem gazowym, niskim ciśnieniem i brakiem glikolu. Przy pompie ciepła, gdzie czynnik roboczy może zawierać glikol propylenowy i krążyć latami w podwyższonej temperaturze, trwałość tworzywa spada do 10-15 lat, a ryzyko mikropęknięć przy cyklach termicznych rośnie.

Kiedy NIE wybierać danego materiału

INOX nie ma sensu w małym mieszkaniu z kotłem kondensacyjnym i wodą bez glikolu, bo przepłacasz 200-400 zł za właściwości, które nigdy się nie przydadzą. Mosiądz CW602N odpada w instalacjach z glikolem propylenowym powyżej 30% lub wodą twardą powyżej 18°dH, bo odcynkowanie postępuje szybciej. Tworzywo nie nadaje się do układów z temperaturą zasilania powyżej 60°C i ciśnieniem roboczym powyżej 4 bar, bo tracisz margines bezpieczeństwa.

Dobór liczby obwodów i średnicy belki do powierzchni domu

Przy podłogówce na 100 m² standardowy krok montażu rury PEX 16x2 to 15 cm, co daje zapotrzebowanie około 6,5 m rury na metr kwadratowy. Łącznie potrzebujesz około 650 m rury. Maksymalna długość pojedynczej pętli dla PEX 16 to 100-110 m, dla PEX 17 do 120 m, dla PEX 20 nawet do 150 m, ale przy większej średnicy rosną straty ciśnienia i koszt materiału.

Proste równanie: powierzchnię ogrzewaną dzielisz przez zalecaną powierzchnię jednej pętli (przy kroku 15 cm to około 15-17 m² na pętlę dla PEX 16). Wychodzi 6-7 obwodów na 100 m². W praktyce, ze względu na kształt pomieszczeń i konieczność omijania stref z meblami, często wychodzi 8-10 obwodów.

Średnica belki 1" (DN25) wystarcza do 12 obwodów przy standardowym przepływie 1-2 l/min na pętlę. Powyżej 12 obwodów przechodzi się na 5/4" (DN32), żeby nie przekroczyć dopuszczalnej prędkości przepływu w belce (1 m/s dla cichej pracy). Różnica w cenie rozdzielacza to około 150-250 zł, ale zyskujesz niższe straty ciśnienia i cichszą pracę.

Rozdzielacz hybrydowy kiedy grzejniki i podłogówka w jednej szafce

W domach z grzejnikami i podłogówką pojawia się potrzeba współpracy dwóch obiegów o różnych temperaturach. Grzejniki wymagają zasilania 55-70°C, podłogówka tylko 35-40°C. Rozwiązaniem jest grupa pompowo-mieszająca z zaworem trójdrogowym, która miesza gorący czynnik z powrotem i podaje do rozdzielacza podłogowego wodę o żądanej temperaturze.

Termometr tarczowy na belce zasilającej i powrotnej pozwala odczytać Delta T (różnicę temperatur). Dla podłogówki prawidłowe Delta T wynosi 5-10°C. Jeśli różnica spada poniżej 3°C, przepływ jest za duży i trzeba przykręcić rotametry. Jeśli rośnie powyżej 12°C, pętla jest niedogrzana i przepływ trzeba zwiększyć.

Montaż rozdzielacza, serwis i najczęstsze błędy inwestorów

Rozdzielacz wymaga szafki podtynkowej lub natynkowej o głębokości minimum 12 cm dla wersji 1" i 15 cm dla 5/4". Szafka powinna mieć drzwiczki z wentylacją, żeby ciepło z belek nie kumulowało się wewnątrz. Lokalizacja wpływa bezpośrednio na długość pętli i straty ciśnienia. Każdy metr rury PEX 16 kosztuje około 0,3-0,5 mbar straty, więc różnica między rozdzielaczem w kotłowni a rozdzielaczem w centrum domu to potencjalnie 30-80 mbar mniej do pokonania dla pompy.

Checklista montażowa (do wydruku)

• Szafka podtynkowa lub natynkowa z wentylowanymi drzwiczkami
• Wysokość montażu 50-80 cm od podłogi dla wygodnego odczytu rotametrów
• Odległość od ściany bocznej minimum 15 cm (dostęp serwisowy)
• Zawory odcinające na wejściu i wyjściu z rozdzielacza
• Manometr kontrolny na belce zasilającej
• Termometry tarczowe na zasilaniu i powrocie
• Zawór spustowy w najniższym punkcie szafki
• Automatyczny odpowietrznik na szczycie każdej belki
• Przyłącze do naczynia wzbiorczego (jeśli układ zamknięty)
• Tabliczka z opisem obwodów (która pętla = które pomieszczenie)
• Oznaczenie kierunku przepływu na rurach
• Dostęp do rotametrów bez demontażu osprzętu
• Miejsce na sterownik automatyki (listwa zaciskowa)
• Zapas 30 cm rury przy rozdzielaczu na przyszłe prace

Najczęstsze błędy inwestorów

Serwis po 5 latach co możesz zrobić sam

Uszczelka EPDM na wkładce termostatycznej twardnieje po 5-7 latach i zaczyna przepuszczać wodę. Wymiana kosztuje 8-15 zł za sztukę i wymaga jedynie klucza imbusowego oraz wyłączenia pompy na 15 minut. Odpowietrzanie ręczne przez odpowietrznik automatyczny polega na odkręceniu go na kilka sekund przy wyłączonej pompie, aż wyleje się czysta woda bez pęcherzyków.

Czyszczenie rotametrów to kwestia zdjęcia komory, przepłukania pod bieżącą wodą i sprawdzenia, czy pływak nie jest zabrudzony kamieniem. Przy twardej wodzie warto robić to co 3 lata. Jeśli pływak nie wraca do pozycji zerowej po odkręceniu przepływu, rotametru nie da się już prawidłowo wyregulować i wymaga wymiany. Koszt nowego rotametru to 25-50 zł, a praca zajmuje 10 minut na obwód.

Spuszczanie wody z pojedynczej pętli przez zawór 360° przyda się przy wymianie termostatu w pomieszczeniu lub naprawie posadzki. Nie musisz spuszczać całej instalacji. Zamknij zawory odcinające na obu belkach dla danego obwodu, podstaw wiadro pod zawór spustowy, odkręć i poczekaj, aż woda przestanie lecieć. Czas: 5-10 minut na pętlę.
