Kiedy dylatacja posadzki jest potrzebna? Rodzaje szczelin

W skrócie: Dylatacja posadzki jest potrzebna zawsze przy ścianach i słupach (szczelina obwodowa 8-15 mm) oraz w dużych polach, bo beton rozszerza się o około 0,01 mm na metr na każdy 1°C. Nacięcia pośrednie 3-5 mm ograniczają rysy skurczowe.

• Czym właściwie jest dylatacja posadzki i dlaczego beton w ogóle „chodzi”
• Rodzaje dylatacji posadzkowych i ich zastosowanie
• Jak rozplanować pola dylatacyjne na hali i w domu?
• Materiały do szczelin dylatacyjnych - co wybrać i ile to kosztuje?
• Najczęstsze błędy przy dylatacji posadzki, które kosztują fortunę
• Dylatacja posadzki przemysłowej i mieszkaniowej - różnice, które decydują o trwałości
• Koszty dylatacji i zakres odpowiedzialności inwestora
• Co wynika z norm i doświadczeń wykonawczych

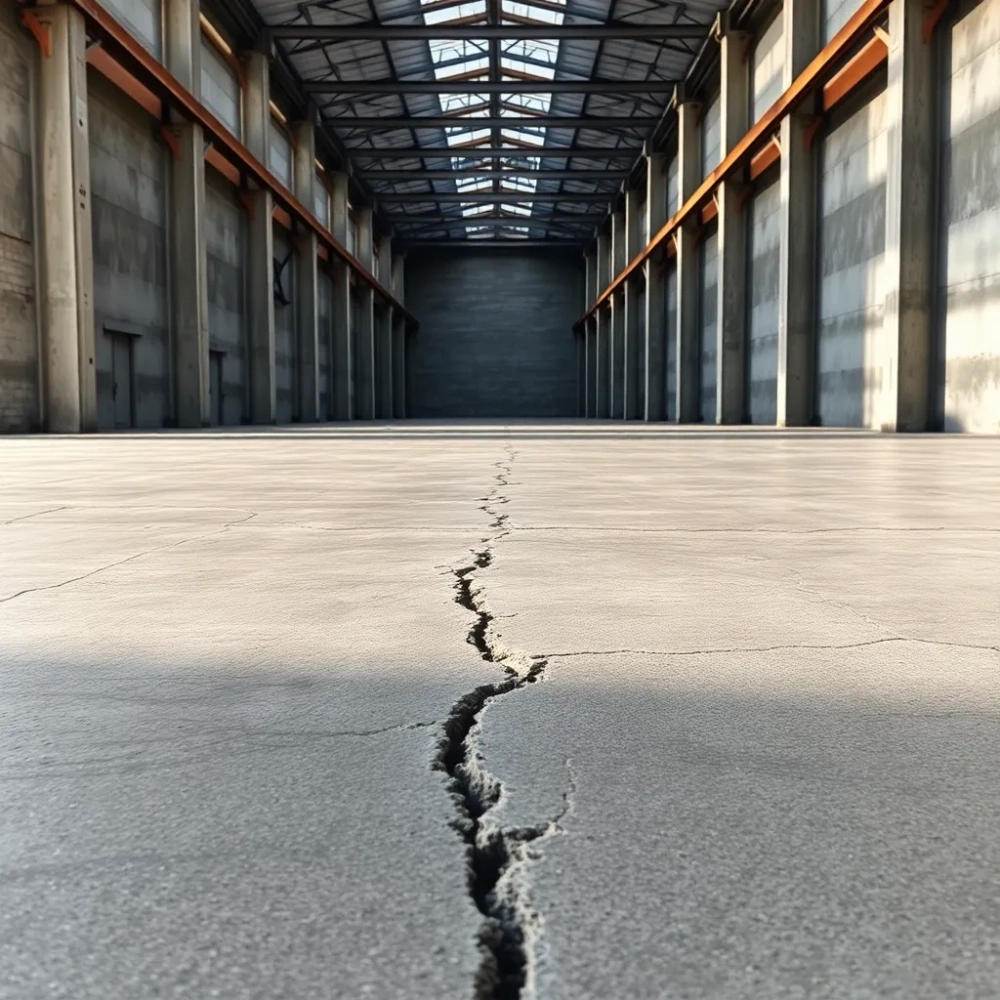

Pęknięta posadzka w hali magazynowej po pierwszej zimie, rysy ciągnące się przez środek salonu w nowym domu, wybrzuszony węzeł przy progu - każdy z tych widoków zaczyna się od tej samej przyczyny. Zbyt późno lub zbyt oszczędnie potraktowana dylatacja posadzki zamienia się w rachunek za naprawę rzędu 50-150 zł za metr kwadratowy, podczas gdy profil dobrany zawczasu kosztuje ułamek tej kwoty. W praktyce inwestorów skala problemu bywa piorunująca: na halach liczących 1500-2500 m² pominięcie dylatacji prowadzi do spękań już po jednym sezonie grzewczym, a czasem jeszcze szybciej.

Czym właściwie jest dylatacja posadzki i dlaczego beton w ogóle „chodzi”

Dylatacja posadzki to celowo pozostawiona szczelina, która pozwala płycie betonowej swobodnie zmieniać wymiary pod wpływem temperatury, wilgoci i obciążeń użytkowych. Najprościej rzecz ujmując, pełni ona rolę bezpiecznika - przejmuje ruchy materiału tam, gdzie nie da się ich wyeliminować, i przez to chroni powierzchnię przed przypadkowym pękaniem.

Beton, choć sprawia wrażenie stabilnego i sztywnego, podlega kilku zjawiskom naraz. Rozszerzalność termiczna wynosi około 0,01 mm na każdy metr długości przy zmianie temperatury o 1°C, więc dwudziestometrowa płyta w hali nieogrzewanej potrafi „urosnąć” lub „skurczyć się” o kilka milimetrów między latem a zimą. Do tego dochodzi skurcz hydratacyjny - zjawisko zachodzące w pierwszych tygodniach wiązania, gdy woda odparowuje z mieszanki i struktura szkieletu cementowego zagęszcza się. Trzecim mechanizmem jest pełzanie, czyli powolne odkształcanie się betonu pod stałym obciążeniem. Wszystkie te procesy sumują się w jednym efekcie: płyta bez dylatacji prędzej czy później znajdzie sobie szczelinę na własną rękę.

Często pojawia się pytanie, czy dylatacji w ogóle nie da się uniknąć, stosując domieszki kompensujące skurcz lub zbrojenie rozproszone. Odpowiedź brzmi: można ograniczyć liczbę szczelin, ale ich nie wyeliminować. Nawet beton z włóknami stalowymi i domieszką ekspansywną wymaga dylatacji perymetrycznej wzdłuż ścian, filarów oraz w miejscach zmiany geometrii pola. Konstrukcja musi bowiem oddychać przy każdym słupie, kanale technicznym i krawędzi.

Rodzaje dylatacji posadzkowych i ich zastosowanie

W praktyce wykonawczej wyróżnia się cztery podstawowe typy szczelin, a każdy z nich rozwiązuje inny problem fizyczny. Pomylenie ich ról kończy się albo pękaniem płyty, albo nieszczelną, brudzącą fugą przy krawędzi.

Dylatacja perymetryczna oddziela płytę od elementów konstrukcyjnych budynku. Bez niej beton w sezonie grzewczym kurczy się i odrywa od słupa lub ściany, tworząc rysę, a w kolejnym cyklu rozszerza się i klinuje, rozbijając posadzkę. Zasada jest prosta: gdziekolwiek płyta styka się z czymś, co stoi nieruchomo, musi znajdować się szczelina kompensacyjna.

Dylatacja pośrednia bywa nazywana także antyskurczową, ponieważ wskazuje betonowi, gdzie ma pęknąć w kontrolowany sposób. Wykonuje się ją przez nacięcie świeżej posadzki tarczą w ciągu kilku godzin od wylania. Rysa powstaje w zaplanowanym miejscu zamiast w najmniej oczekiwanym - na przykład w poprzek przejścia pod regał wysoki.

Dylatacja konstrukcyjna wydziela niezależne pola płyty nośnej. W halach produkcyjnych konieczne bywa oddzielenie stref o różnym obciążeniu - na przykład pola pod suwnicą od reszty nawierzchni. W takim wypadku każda sekcja musi mieć własną geometrię dylatacji, ponieważ jej praca cieplna i obciążenia są odmienne.

Dylatacja robocza pojawia się wszędzie tam, gdzie betonowanie przerywa się na dłużej niż dopuszcza technologia. Łączy się ją wkładkami ślizgowymi - najczęściej blachą ocynkowaną lub pasem PVC - które zapobiegają różnicy poziomów między dwoma etapami. Pominięcie tego detalu skutkuje klasycznym uskokiem 2-5 mm dokładnie w środku hali.

Jak rozplanować pola dylatacyjne na hali i w domu?

Odpowiedź na pytanie, kiedy dylatacja posadzki jest naprawdę potrzebna, wynika z normy PN-EN 1992-1-1 (Eurokod 2) oraz wytycznych producentów systemów posadzkowych. W uproszczeniu: pola dylatacyjne w betonie niezbrojonym nie powinny przekraczać 6 × 6 m, w betonie zbrojonym rozstaw rośnie do 30-40 m, ale przy zbrojeniu dedykowanym przeciwskurczowo. Na gruncie dodatkowo obowiązują ograniczenia wynikające z długości i szerokości pola oraz odległości od krawędzi.

W budynkach mieszkalnych schemat jest prostszy, ponieważ pola są mniejsze i obciążenia niższe. Wystarczy dylatacja perymetryczna wzdłuż wszystkich ścian oraz nacięcia pośrednie co 4-5 m. W pokoju o wymiarach 4 × 5 m z reguły nie wykonuje się żadnych dodatkowych nacięć, ponieważ naturalny rozkład rys skurczowych w tak niewielkiej płycie bywa akceptowalny - pod warunkiem że beton ma niski współczynnik wodno-cementowy i był odpowiednio pielęgnowany.

Posadzka na stropie wymaga osobnego podejścia. Drgania i ugięcia stropu nakładają się na skurcz własny betonu, więc siatka nacięć musi być gęstsza, a szczeliny wypełnione materiałem elastycznym, który tłumi drobne przemieszczenia. Szczególnie w budynkach z ogrzewaniem podłogowym warto zaplanować pola kwadratowe o boku 3-3,5 m, a wzdłuż ścian zewnętrznych wykonać dodatkowe nacięcia co 1,5 m, ponieważ strefa ta nagrzewa się szybciej i płyta pracuje intensywniej.

Ogrzewanie podłogowe zmienia logikę projektowania. Każdy obieg grzewczy wywołuje cykliczne ruchy płyty rzędu 0,5-1,5 mm na metr, więc dylatacja posadzki z ogrzewaniem podłogowym musi uwzględniać nie tylko skurcz, ale i rozszerzalność w fazie grzania. Praktyczna zasada mówi: obwody grzewcze nie powinny przebiegać przez szczeliny dylatacyjne, a rury prowadzi się w jednym polu nacięciowym. W przeciwnym razie w miejscu dylatacji pojawi się uporczywy punktowy wyciek lub pęknięcie rury.

Materiały do szczelin dylatacyjnych - co wybrać i ile to kosztuje?

Wybór wypełnienia i profilu determinuje trwałość szczeliny oraz koszt utrzymania posadzki w kolejnych latach. Materiały różnią się zakresem temperatur pracy, odpornością chemiczną i nośnością, więc nie istnieje jedno uniwersalne rozwiązanie. Profile dylatacyjne do posadzek z PVC i EPDM dominują w obiektach przemysłowych, ale tam, gdzie wymagana jest czystość lub odporność na agresywne media, stosuje się systemy ze stali nierdzewnej lub aluminium.

Pianka PE służy wyłącznie jako wkład dystansowy przy szczelinach perymetrycznych. Materiał ten nie przenosi żadnych obciążeń, nie jest wodoodporny i z czasem chłonie wilgoć, dlatego przed wylaniem posadzki należy zabezpieczyć ją folią lub wymienić na taśmę bitumiczną. W halach z intensywnym ruchem wózków widłowych pianka w roli podparcia prowadzi do wykruszania krawędzi szczeliny w ciągu dwóch-trzech lat.

Profile EPDM sprawdzają się w posadzkach przemysłowych i parkingach podziemnych, gdzie szczelina musi jednocześnie kompensować ruchy i chronić przed wodą. Ich konstrukcja obejmuje wkładkę kompensacyjną z elastycznego EPDM i stalowe profile boczne, które rozkładają obciążenie koła na krawędź płyty. Inwestorzy wybierający ten wariant płacą 40-80 zł za metr bieżący, ale oszczędzają na późniejszych naprawach krawędzi.

Masy trwale elastyczne i kity poliuretanowe stosuje się w dylatacjach pośrednich oraz w miejscach, gdzie profil metalowy byłby zbyt sztywny. Sam kit nie przenosi dużych obciążeń pionowych, dlatego nie sprawdza się w szczelinach konstrukcyjnych pod wózki widłowe. Świetnie natomiast uszczelnia dylatacje w pomieszczeniach mokrych, pralniach przemysłowych czy strefach produkcji spożywczej, gdzie priorytetem jest czystość i możliwość mycia ciśnieniowego.

Najczęstsze błędy przy dylatacji posadzki, które kosztują fortunę

Najczęstsze błędy wykonawcze wynikają z pośpiechu, braku nadzoru lub próby zaoszczędzenia na materiale. Konsekwencje ujawniają się zwykle po pierwszym sezonie grzewczym lub po jednym cyklu mróz-odwilż. Poniższa lista obejmuje najczęstsze grzechy pojawiające się na polskich budowach.

1. Brak dylatacji przy słupach i przebiciach. Płyta opiera się o element, który stoi nieruchomo, więc jej ruchy termiczne kumulują się w jednym punkcie. Skutkiem bywa charakterystyczna rysa w kształcie litery X wokół słupa. Rozwiązanie to obwodowy profil lub pianka dystansowa szerokości co najmniej 8 mm.

2. Zbyt późne cięcie dylatacji pośrednich. Beton zaczyna pękać sam już po 6-12 godzinach od wylania. Cięcie wykonane po 24 godzinach nie jest w stanie „przekonać” płyty, gdzie powinna przebiegać rysa, więc beton sam znajduje sobie inną drogę - nierzadko w poprzek posadzki handlowej. Prawidłowy moment to moment, w którym stopa zostawia wyraźny ślad, ale nie wnika w głąb.

3. Cięcie zbyt płytkie. Nacięcie na głębokość 1/6 grubości płyty nie kontroluje rysy, tylko ją sugeruje. Beton pęka pod spodem i tak. Minimalna głębokość nacięcia dla płyty 10 cm to 3,5 cm, a w płycie 15 cm - 5 cm.

4. Brak wkładek ślizgowych w dylatacjach roboczych. Dwie partie betonu wlane w odstępie kilku dni pracują różnie i przesuwają się względem siebie. Bez blachy ślizgowej pojawia się uskok, o który potyka się każdy wózek widłowy.

5. Wypełnienie profilu pianką niskiej gęstości w hali przemysłowej. Pianka o gęstości poniżej 25 kg/m³ ugniata się pod kołami i po dwóch latach zostaje po niej pusty, brudny rowek. W obiektach przemysłowych wymaga się pianki o gęstości co najmniej 35-45 kg/m³ albo rezygnacji z pianki na rzecz profilu mechanicznego.

6. Brak dylatacji obwodowej przy ścianie z ogrzewaniem podłogowym. Płyta przy ścianie zewnętrznej nagrzewa się szybciej niż środek i rozszerza, klinując się o ścianę. Pierwsze pęknięcie pojawia się zwykle w rogu pomieszczenia. Rozwiązaniem jest szczelina perymetryczna szerokości co najmniej 10 mm wypełniona elastycznym kitem lub pianką wysokiej gęstości.

7. Łączenie obwodów ogrzewania podłogowego w dwóch różnych polach dylatacyjnych. Rura przebiegająca przez szczelinę pęka po pierwszym sezonie grzewczym, ponieważ oba pola przesuwają się względem siebie o kilka milimetrów. Każdy obieg grzewczy musi być domknięty w jednym polu.

8. Brak projektu dylatacji w ogóle. Na małych obiektach wykonawcy często polegają na „zdrowym rozsądku” i rozkładają nacięcia „na oko”. Skutkiem jest sytuacja, w której rysa skurczowa przechodzi w poprzek wjazdu do garażu albo wzdłuż lady sklepowej. Co ile dylatacja w posadzce powinna być rozmieszczona, zależy od konkretnej geometrii i zbrojenia - ten rozkład wyznacza się przed wylewką, a nie po.

Dylatacja posadzki przemysłowej i mieszkaniowej - różnice, które decydują o trwałości

Posadzka przemysłowa pracuje w zupełnie innych warunkach niż domowa. Obciążenia punktowe wózków widłowych sięgają 80-120 kN na oś, temperatura może wahać się od -20°C w nieogrzewanej hali do +40°C w strefie produkcyjnej, a do tego dochodzą media agresywne - oleje, kwasy, zasady. W takim otoczeniu dylatacja posadzki przemysłowej musi spełniać jednocześnie trzy funkcje: kompensować ruchy, przenosić obciążenia i chronić krawędzie płyty przed wykruszeniem.

Rozstaw szczelin w hali produkcyjnej waha się od 6 × 6 m przy betonie niezbrojonym do 30 × 30 m przy posadzkach zbrojonych z domieszkami kompensującymi skurcz i włóknami stalowymi. Najczęściej stosuje się układ 7,5 × 7,5 m, który dobrze współgra z modularnym rozmieszczeniem regałów i przejazdów. Profile dylatacyjne w takich obiektach mają najczęściej stalowe krawędzie z wkładką EPDM lub PCV, ponieważ tylko takie rozwiązanie przejmuje obciążenia koła bez niszczenia betonu.

Posadzka mieszkaniowa ma znacznie łagodniejsze warunki. Typowe obciążenia użytkowe wynoszą 1,5-2,5 kN/m², a temperatura powierzchni waha się od 18 do 28°C. To wystarczy, by stosować prostsze systemy - piankę PE w dylatacjach perymetrycznych i nacięcia pośrednie co 4-5 m. Istotną różnicą jest jednak wymóg estetyczny: w domu nacięcia pośrednie pozostają widoczne w posadzce żywicznej lub mikrocementowej, dlatego wykonawcy starają się maskować je listwami dekoracyjnymi lub kompensować w układzie płytek.

Szczególną uwagę warto poświęcić posadzkom na stropie w budynkach wielorodzinnych. Drgania od kroków i dynamiczne obciążenia od sprzętu AGD nakładają się na skurcz własny betonu, więc siatka nacięć musi być gęstsza niż w domu jednorodzinnym. W łazienkach i strefach mokrych stosuje się dodatkowe uszczelnienie podpłytkowe, które przechodzi również przez szczeliny dylatacyjne - to standard w budownictwie mieszkaniowym, ale na budowach często pomijany.

Koszty dylatacji i zakres odpowiedzialności inwestora

Szczelina dylatacyjna w posadzce cena zależy od trzech składowych: materiału, robocizny i przygotowania podłoża. W praktyce ceny wyglądają następująco: robocizna wraz z materiałem oscyluje w granicach 15-30 zł za metr bieżący dylatacji, profile metalowo-elastomerowe z montażem to już 80-150 zł za metr bieżący, a pełen system z wkładką ślizgową i uszczelnieniem chemicznym dochodzi do 200-250 zł za metr. Skala inwestycji na hali o powierzchni 2000 m² i rozstawie szczelin co 6 m to 15-40 tys. zł w zależności od standardu.

Z perspektywy inwestora ważniejsza od kosztu początkowego pozostaje łączny koszt eksploatacji. Brak dylatacji w hali magazynowej oznacza naprawy rys po pierwszym sezonie, reklamacje najemców i konieczność wymiany okładzin w ciągu dwóch-trzech lat. Profil EPDM za 60 zł za metr przy polach 6 × 6 m daje łącznie około 1,5-2 zł na metr kwadratowy posadzki - kwotę, która zwraca się wielokrotnie w cyklu życia obiektu.

Inwestor prywatny budujący dom powinien zadbać o zapis w umowie z wykonawcą: „Wykonawca sporządzi rysunek rozmieszczenia dylatacji przed wylaniem posadzki i przedstawi go inwestorowi do akceptacji”. Taki wymóg eliminuje większość problemów wykonawczych, ponieważ zmusza ekipę do myślenia o szczelinach przed betonowaniem, a nie po stwardnieniu płyty. W praktyce niewielu inwestorów to sprawdza, aż do momentu pojawienia się pierwszych rys.

Co wynika z norm i doświadczeń wykonawczych

Eurokod 2 oraz krajowe przepisy odwołujące się do PN-EN traktują dylatację jako obowiązkowy element projektu posadzki. Norma PN-EN 1992-1-1 w rozdziale dotyczącym stanów granicznych użytkowalności wymienia ograniczenie rozstawu szczelin jako jeden z warunków zachowania rys poniżej dopuszczalnych szerokości. Dodatkowe wytyczne zawarte są w normie PN-EN 13892 dotyczącej metod badań posadzek oraz w instrukcjach ITB, w tym w Warunkach Technicznych Wykonania i Odbioru Robót Budowlanych. Aktualne wydania norm dostępne są w systemie PKN oraz w czytelniach Biblioteki Norm.

Na polskich budowach najczęściej cytuje się Instrukcję ITB nr 156/87 dotyczącą posadzek przemysłowych, choć od lat sygnalizowana jest potrzeba jej nowelizacji. W praktyce projektanci opierają się równolegle na Eurokodzie 2, katalogach producentów systemów posadzkowych oraz na doświadczeniach własnych. Ten ostatni element ma znaczenie ogromne, ponieważ żadna norma nie reguluje wszystkich detali - na przykład gęstości nacięć wokół słupów czy zasad prowadzenia rur ogrzewania podłogowego przez szczeliny.

Jeśli na etapie projektowania inwestor chce uniknąć niespodzianek, najlepszym rozwiązaniem jest poproszenie projektanta o wyraźny szkic dylatacji wrysowany w rzut posadzki. Koszt takiej usługi jest niewielki w porównaniu z późniejszymi naprawami. Wielu wykonawców przygotowuje taki rysunek chętnie, ponieważ stanowi on dla nich ochronę przed roszczeniami gwarancyjnymi.

Źródła i normy: PN-EN 1992-1-1 (Eurokod 2), PN-EN 13892 (metody badań posadzek), Instrukcja ITB nr 156/87, Warunki Techniczne Wykonania i Odbioru Robót Budowlanych (ITB), katalogi systemów posadzkowych producentów krajowych oraz publikacje Polskiego Związku Inżynierów i Techników Budownictwa. Informacje o aktualnych wydaniach norm dostępne są na stronie Polskiego Komitetu Normalizacyjnego.
