Konstrukcja pod panele fotowoltaiczne na ścianie

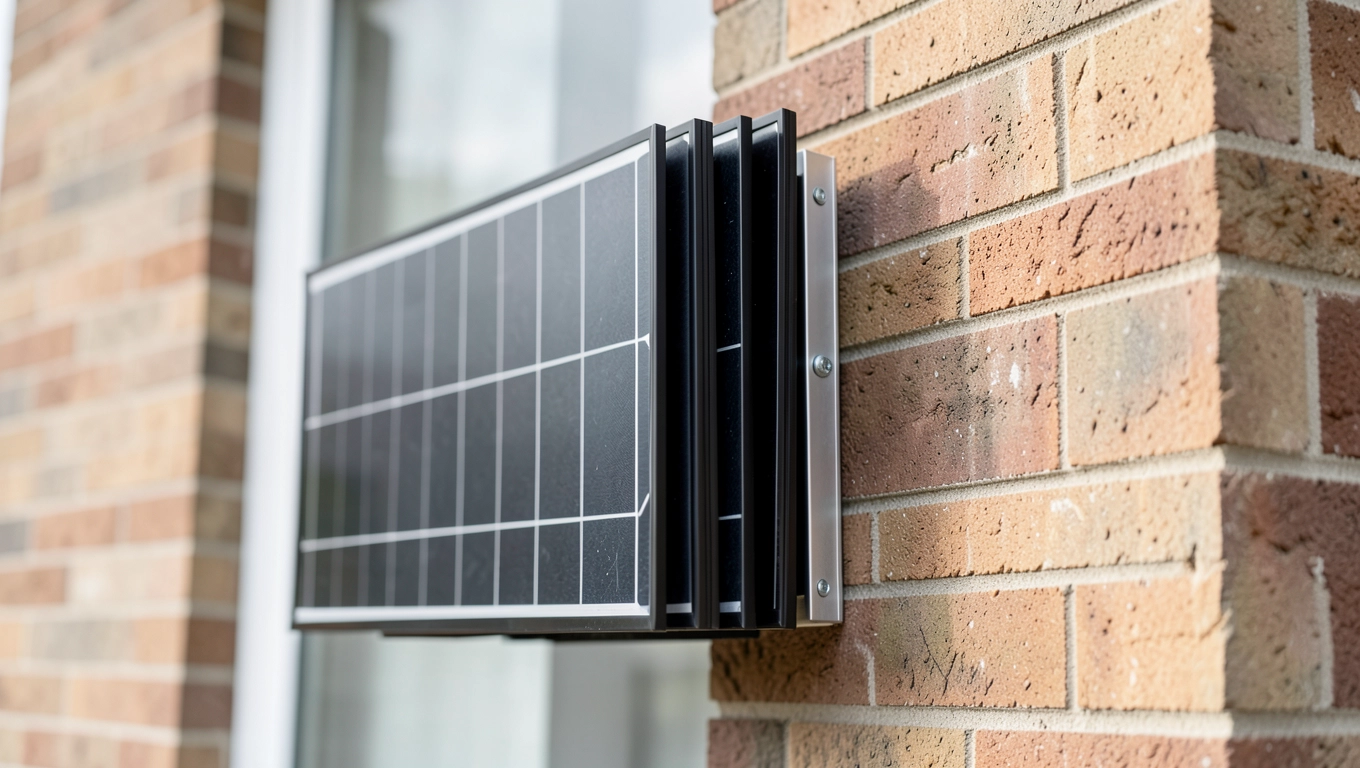

Wyobraź sobie, że patrzysz na swoją elewację i myślisz: po co marnować tę pionową przestrzeń, skoro dach nie wystarcza na pełne panele fotowoltaiczne? Konstrukcja pod panele na ścianie budynku to nie eksperyment, ale sprawdzone rozwiązanie, które pozwala zamontować instalację PV pionowo, oszczędzając miejsce i obniżając rachunki. Opowiem ci o normach gwarantujących bezpieczeństwo, materiałach odpornych na polskie warunki pogodowe oraz o regulowanych ekierkach, które optymalizują wydajność zwłaszcza przy montażu od południa - wszystko po to, byś wiedział, jak zrobić to solidnie i bez niespodzianek.

• Normy i wymagania dla konstrukcji ściennych PV
• Materiały na konstrukcję pod panele na ścianie
• Regulowane ekierki w montażu paneli PV
• Wytrzymałość konstrukcji na wiatr i obciążenia
• Mocowania paneli fotowoltaicznych do ściany
• Odporność na grad i ulewy w konstrukcji PV
• Montaż południowy konstrukcji pod panele
• Pytania i odpowiedzi: konstrukcja pod panele fotowoltaiczne na ścianie

Normy i wymagania dla konstrukcji ściennych PV

Konstrukcje pod panele fotowoltaiczne na ścianie muszą spełniać rygorystyczne normy europejskie, przede wszystkim PN-EN 1991-1-4 dotyczącą obciążeń wiatrem oraz PN-EN 1090 dla elementów stalowych i aluminiowych. Te przepisy określają minimalne wymagania co do wytrzymałości, zapewniając, że instalacja wytrzyma ekstremalne warunki bez ryzyka odkształceń. W Polsce dodatkowo obowiązuje Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, które nakazuje ocenę nośności ściany przed montażem. Projektant oblicza obciążenia statyczne i dynamiczne, uwzględniając masę paneli - zazwyczaj 15-20 kg/m². Dzięki temu elewacyjne PV staje się inwestycją na dekady, a nie chwilowym kaprysem.

Normy wymagają też certyfikatów dla samych profili montażowych, jak CE lub agrément techniczne. Bez nich instalacja nie przejdzie odbioru przez inspektora nadzoru budowlanego, co mogłoby oznaczać kary lub demontaż. W praktyce oznacza to testy laboratoryjne na symulowane obciążenia, symulujące wichury do 200 km/h. Dla budynków wielorodzinnych czy biurowców kluczowa jest zgodność z WT 2022, która podkreśla wentylację za panelami, by uniknąć kondensacji wilgoci. To buduje zaufanie - wiesz, że konstrukcja jest przemyślana od A do Z.

Kluczowe wymagania w punktach:

Zobacz także: Konstrukcja gruntowa pod panele PV 10 kW

• Nośność ściany minimum 50 kg/m² z zapasem 1,5 raza.
• Odstępy między mocowaniami nie większe niż 1 m.
• Wentylacja minimum 5 cm za panelami.
• Dokumentacja z obliczeniami inżynierskimi.

Aby uniknąć błędów, zawsze angażuj certyfikowanego montera z uprawnieniami SEP. To nie tylko formalność, ale gwarancja, że twoja ściana nie stanie się słabym ogniwem w walce o darmowy prąd.

Materiały na konstrukcję pod panele na ścianie

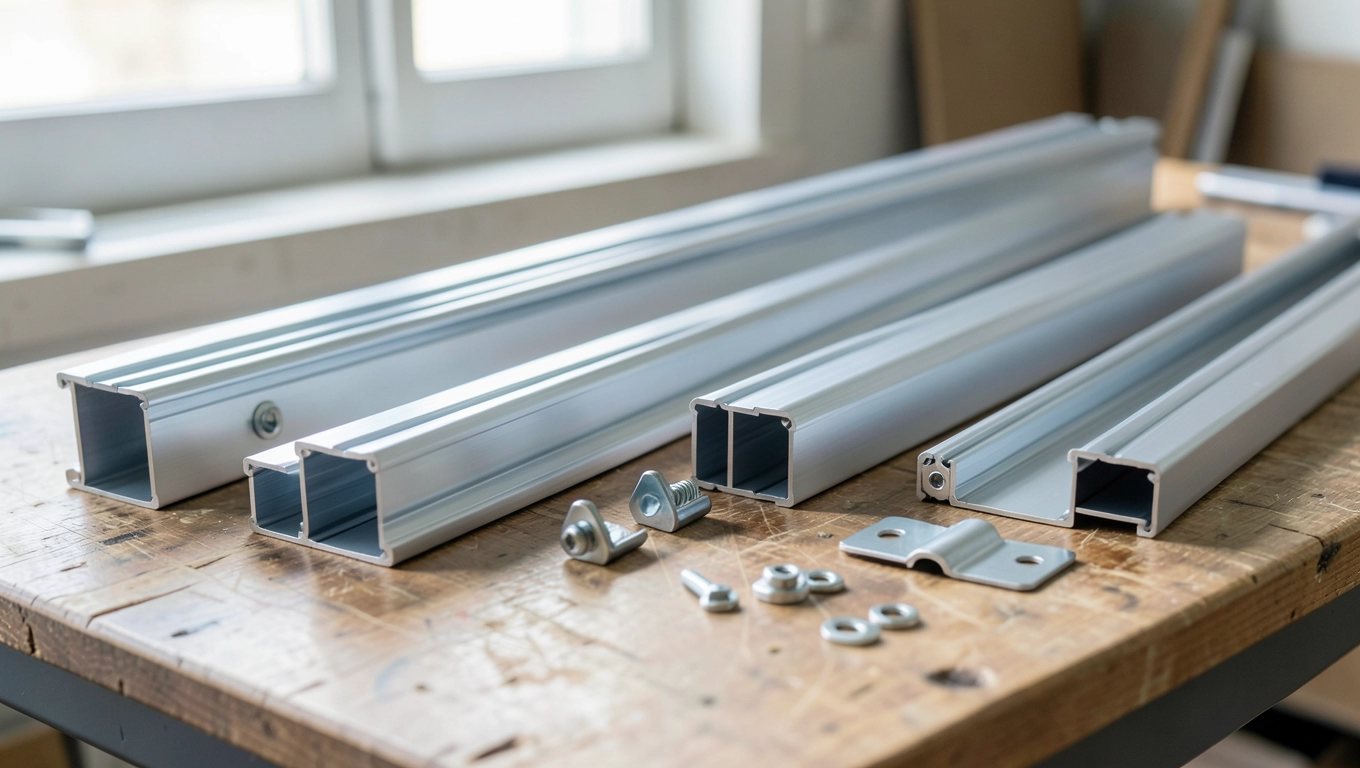

Do budowy konstrukcji pod panele fotowoltaiczne na ścianie najczęściej wybiera się aluminium anodowane, które łączy lekkość z odpornością na korozję - waży zaledwie 2,7 g/cm³, czyli o połowę mniej niż stal. Stal nierdzewna AISI 304 sprawdza się w wilgotnych warunkach, ale jej cena jest wyższa o 30-50%. Profile ekstrudowane z aluminium pozwalają na precyzyjne cięcie i łatwy montaż, co skraca czas instalacji o 20%. Wybór zależy od elewacji: na betonowych ścianach królują kotwy chemiczne z aluminium, na drewnianych - stalowe wsporniki. Każdy materiał przechodzi testy solne, symulujące morski klimat.

Plastik wzmocniony włóknem szklanym (FRP) zyskuje na popularności dzięki izolacyjności termicznej, redukując mostki cieplne o 15%. Nie rdzewieje i jest elastyczny, co absorbuje mikrowibracje od wiatru. Jednak dla dużych powierzchni powyżej 50 m² producenci zalecają hybrydy alu-stal, by zrównoważyć koszty i wytrzymałość. Ważne, by materiały miały klasę ogniową A1, zgodnie z PN-B-02850. Z elewacją budynku współgrają powłoki proszkowe w kolorach RAL, maskujące instalację wizualnie.

Porównanie materiałów

Wybierając materiały, patrz na certyfikaty i opinie z testów poligonowych. To one decydują, czy konstrukcja przetrwa przez burze bez rdzy czy pęknięć.

Z praktyki wiem, że inwestycja w jakość zwraca się w oszczędnościach na remontach - lepiej dopłacić raz, niż wymieniać co kilka lat.

Regulowane ekierki w montażu paneli PV

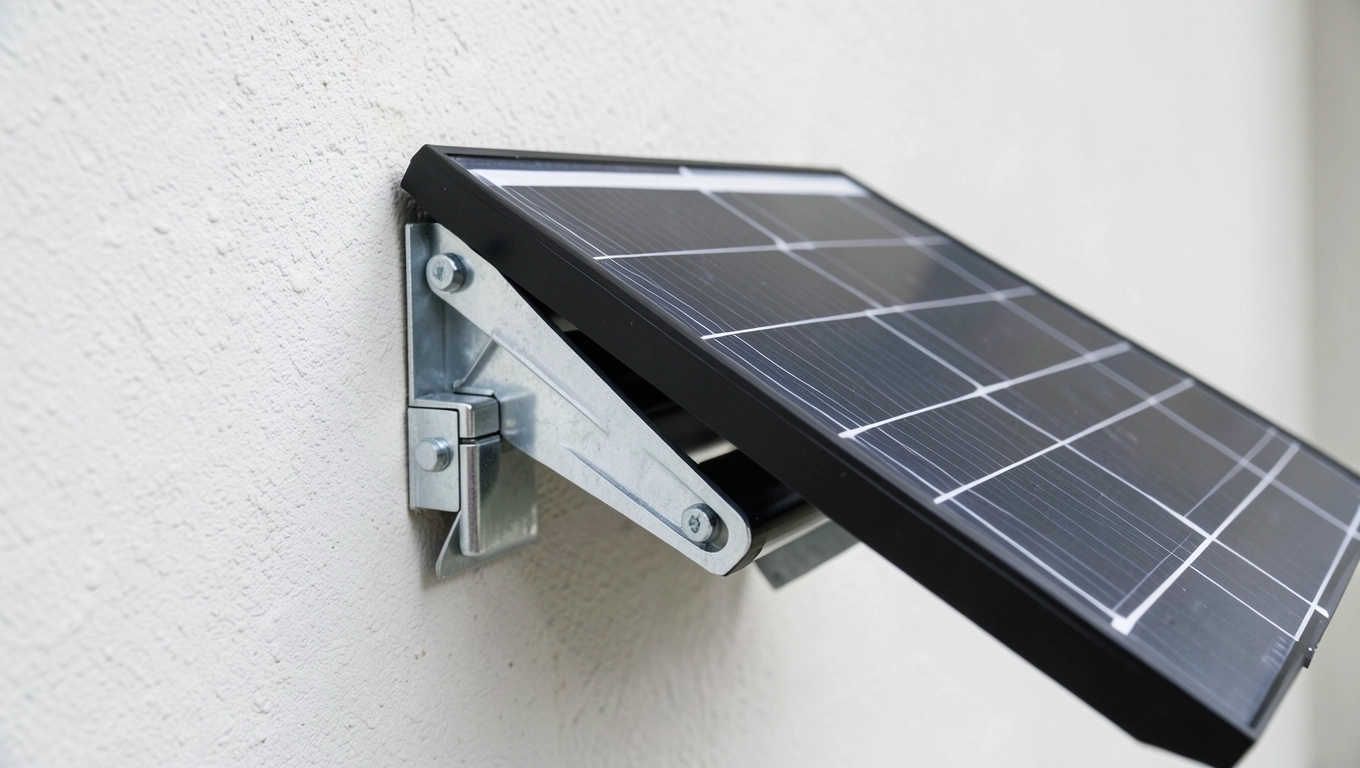

Regulowane ekierki to wsporniki z możliwością zmiany kąta nachylenia paneli od 10° do 45°, co pozwala dostosować instalację do optymalnego wychwytu słońca na pionowej ścianie. Wykonane z aluminium lotniczego, ważą mniej niż 1 kg/szt., a regulacja odbywa się bez narzędzi specjalnych - wystarczy klucz imbusowy. Dzięki nim panele na elewacji osiągają wydajność bliską dachowym, tracąc tylko 5-10% przez kąt. Montaż przez 4 punkty kotwienia zapewnia stabilność, a gumowe podkładki chronią przed zarysowaniami elewacji budynku.

Ekierki umożliwiają też serwis: panele da się odchylić o 90°, ułatwiając czyszczenie czy wymianę. W porównaniu do sztywnych ram oszczędzają 15% materiału, bo nie potrzeba dodatkowych belek poprzecznych. Producenci oferują modele z wbudowanym poziomem bąbelkowym dla precyzji. Dla ścian o nieregularnej powierzchni regulacja kompensuje krzywizny do 2 cm/m.

Takie ekierki to klucz do sukcesu - bez nich południowa ściana traci potencjał, a z nimi zyskujesz elastyczność i wyższą produkcję prądu.

Tip: Zawsze ustawiaj kąt na 30-35° w Polsce dla rocznej optimum - to sweet spot między zimą a latem.

Wytrzymałość konstrukcji na wiatr i obciążenia

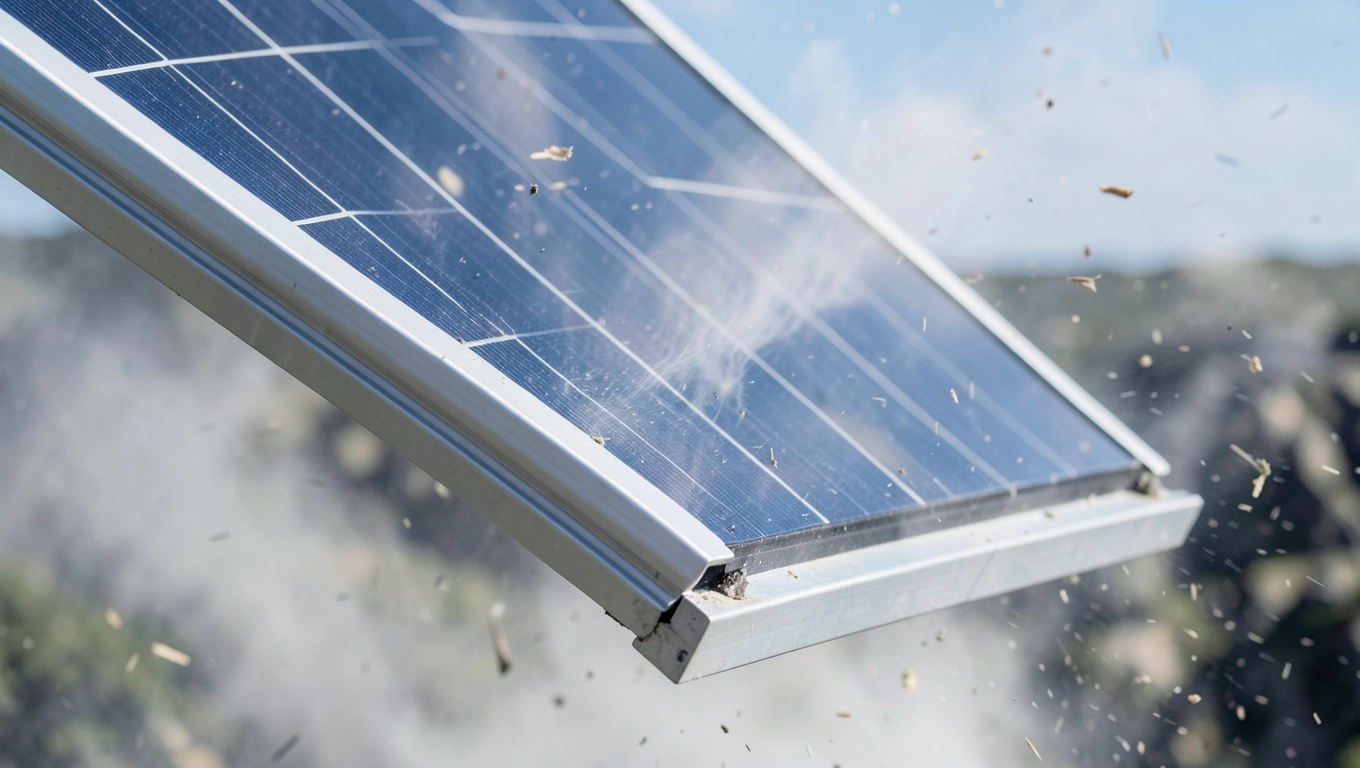

Konstrukcja pod panele na ścianie musi wytrzymać wiatr do 160 km/h bez odkształceń, zgodnie z normą PN-EN 1991-1-4 strefy II w Polsce. Profile o przekroju 40x40 mm z aluminium przenoszą siły ssące i dociskające, testowane w tunelach aerodynamicznych. Obciążenie dynamiczne oblicza się mnożąc prędkość przez współczynnik kształtu paneli (1,2-1,5). Dla elewacji powyżej 10 m wysokości stosuje się dodatkowe cięgna diagonalne, zwiększając sztywność o 40%.

Snow load na pionowej ścianie jest minimalny, ale konstrukcja projektowana jest na 1,5 kN/m² dla bezpieczeństwa. W praktyce oznacza to symulacje FEM, gdzie model 3D pokazuje naprężenia w każdym punkcie. Stalowe kotwy o średnicy 12 mm wbijane na 10 cm głębokości trzymają bez pęknięć nawet przy porywach 200 km/h.

Uwaga: Na starych budynkach zrób badanie nośności muru - beton klasy C20/25 minimum.

Wytrzymałość buduje pewność: wiesz, że podczas wichury panele nie odlecą, a ty śpisz spokojnie.

Mocowania paneli fotowoltaicznych do ściany

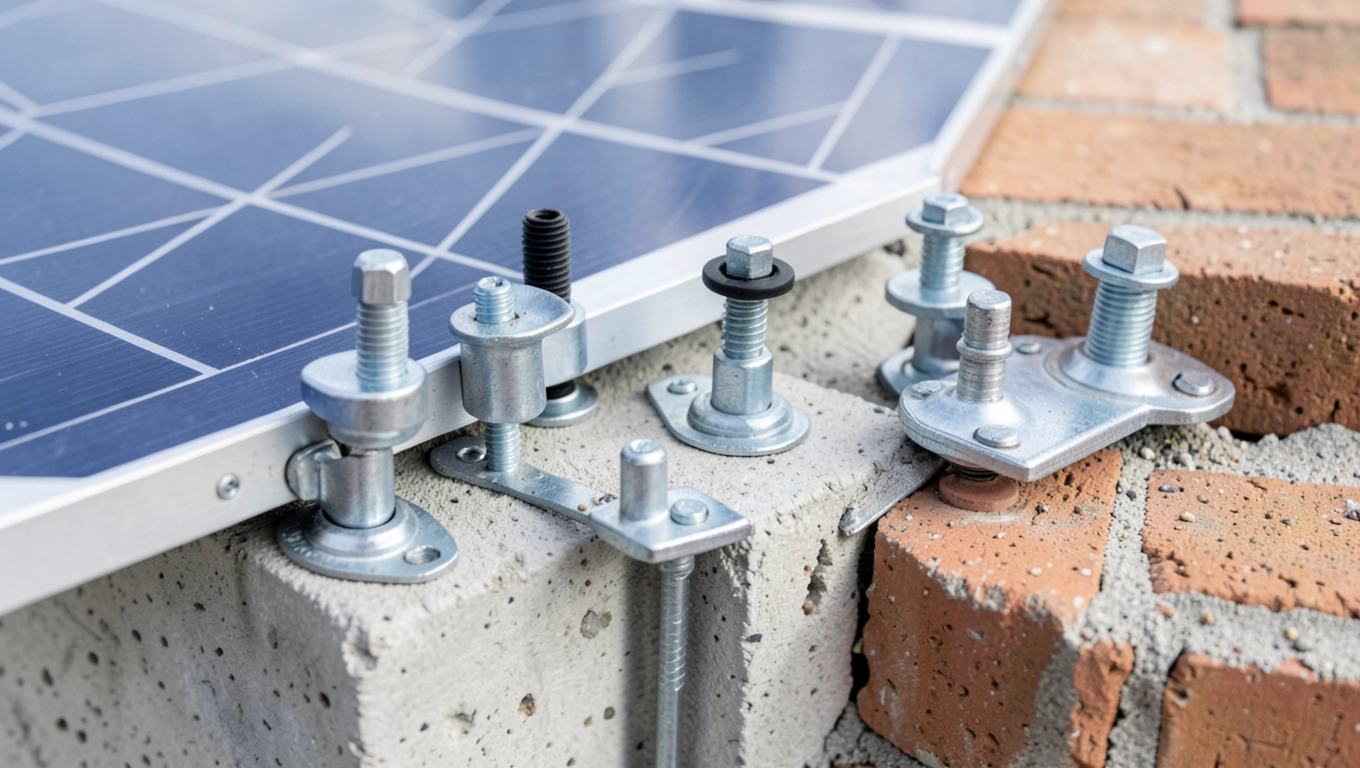

Mocowania do ściany dzielą się na mechaniczne i chemiczne: kotwy rozporowe M10 dla betonu lub kołki nylonowe dla cegły. Średnio 8-12 punktów na panel 2x1 m, z rozstawem 60 cm poziomo. System zaciskowy z klipsami aluminiowymi unieruchamia ramę bez wiercenia w szkle, co zapobiega mikropęknięciom. Na elewacjach izolowanych stosuje się adaptery do płyt warstwowych, przenoszące siły przez 20 cm.

Proces mocowania krok po kroku:

• Wyznacz linie poziomujące laserem.
• Wiertło z pyłowym odsysaniem.
• Wbij kotwę z momentem 40 Nm.
• Zaciągnij panel i dokręć klipsy.
• Sprawdź luzem poniżej 1 mm.

Takie mocowania przez lata trzymają - panele nie skrzypią, nie luzują się od wibracji. To podstawa trwałości całej instalacji PV na ścianie budynku.

Na stropodachach czy ścianach osłonowych hybrydowe kotwy chemiczne dają dodatkową elastyczność, wypełniając pory na 100%.

Odporność na grad i ulewy w konstrukcji PV

Panele i konstrukcja na ścianie testowane są na grad o średnicy 50 mm przy 23 m/s, zgodnie z IEC 61215 - szkło hartowane wytrzymuje bez wgnieceń. Ekierki z rantami ochronnymi kierują wodę poza panele, tworząc barierę hydrodynamiczną. Uszczelki silikonowe klasy 3.2 zapobiegają przeciekom, nawet przy ulewach 100 l/m²/h. Wilgoć nie penetruje dzięki wentylacji grawitacyjnej, redukując kondensat o 90%.

Konstrukcja z powłokami polimeryzowanymi odpiera korozję od kwaśnych deszczy pH 4,0. W testach laboratoryjnych symulujących 10 lat ekspozycji utrata masy poniżej 1%. Dla stref górskich stosuje się dodatkowe siatki antygradobiciowe, nie blokując słońca.

Odporność na ulewy oznacza zero zalewania elektroniki - inwertery montowane niżej z drenażem. Po burzy instalacja działa jak nowa, bez przestojów.

Notatka: Regularne mycie sodą oczyszcza z osadów, przedłużając żywotność o 5 lat.

Montaż południowy konstrukcji pod panele

Montaż od strony południowej na ścianie maksymalizuje produkcję o 25% rocznie w Polsce, dzięki azymutowi 180° i nachyleniu 30-35°. Regulowane ekierki pozwalają na precyzyjne ustawienie, kompensując cień od sąsiadów. Na elewacjach biurowych taki kierunek daje 1000-1200 kWh/kWp, zamiast 800 z północy. Planowanie obejmuje analizę zacienienia przez aplikacje jak PVGIS.

Południowa ściana budynku to złoto: mniej kurzu, lepsza cyrkulacja powietrza chłodząca panele latem. Firmy instalują tu pierwsze moduły testowe, by skalować na resztę elewacji. Koszt m² spada przy dużych powierzchniach dzięki modułowym profilom.

Wizualnie panele stają się designerskim elementem fasady, zwłaszcza w matowych czerniach. To praktyczne i estetyczne - przedsiębiorstwa chwalą oszczędności rzędu 20-30% na prądzie.

Z południem zyskujesz nie tylko prąd, ale i niezależność od rosnących cen - inwestycja spłaca się w 6-8 lat.
