Listwa dylatacyjna do ogrzewania podłogowego: zasady, wymiary i montaż

Kiedy dylatacja w wylewce jest obowiązkowa

Norma PN-EN 1264, regulująca projektowanie wodnego ogrzewania podłogowego, nie pozostawia pola do improwizacji. Jastrych cementowy przy zmianie temperatury o 30°C rozszerza się liniowo o około 0,3 mm na każdy metr bieżący. W pomieszczeniu 8 × 5 m daje to przemieszczenie rzędu 1,2-1,5 mm na stronę siłę, która bez szczeliny dylatacyjnej rozrywa wylewkę i odspaja okładzinę od ścian. Dlatego dylatacja posadzki w ogrzewaniu podłogowym to nie kosmetyka, lecz wymóg konstrukcyjny.

• Kiedy dylatacja w wylewce jest obowiązkowa
• Taśma brzegowa przy ogrzewaniu podłogowym
• Profil dylatacyjny podłogówki i tranzyt rur
• Dylatacja w posadzce kamiennej i ceramicznej

Próg powierzchni, powyżej którego szczeliny pośrednie stają się obligatoryjne, wynosi 40 m². Praktyka pokazuje jednak, że warto je planować już przy 25-30 m², gdy układ pomieszczeń tworzy kształt L, Z lub T. Stosunek boków pola grzewczego nie powinien przekraczać 2:1, a żaden z boków nie może być dłuższy niż 8 m. W przeciwnym razie naprężenia kumulują się w narożnikach i tam właśnie pojawiają się pierwsze rysy.

Przejścia między pomieszczeniami wymagają osobnego potraktowania. Próg drzwiowy to naturalne miejsce przerwania ciągłości wylewki, bo łączy zwykle dwa niezależne obiegi grzewcze o różnej temperaturze zasilania. Różnica nawet 5°C między polami generuje naprężenia, które bez dylatacji skumulują się w najsłabszym punkcie posadzki najczęściej właśnie w drzwiach.

Minimalna szerokość szczeliny pośredniej to 5 mm na całej grubości jastrychu. Wartość ta nie wynika z przypadku mniejsza szczelina nie pochłonie przemieszczeń termicznych, a zbyt szeroka osłabi mechanicznie przekrój wylewki i utrudni przeniesienie obciążeń użytkowych. Szczelina powinna biec przez całą grubość jastrychu, od izolacji termicznej aż po górną płaszczyznę posadzki.

Taśma brzegowa przy ogrzewaniu podłogowym

Taśma brzegowa, nazywana też taśmą dylatacyjną przyścienną, to pasek pianki polietylenowej o grubości 8 mm i wysokości 150 mm, najczęściej z wtopionym fartuchem z folii PE. Jej zadanie wykracza daleko poza uszczelnienie krawędzi to jedyny element, który jednocześnie kompensuje ruchy termiczne, tłumi przenoszenie dźwięku między stropem a ścianami oraz chroni wylewkę przed wilgocią kapilarną z przegród.

Pianka PE o zamkniętych komórkach ma współczynnik rozszerzalności cieplnej niemal identyczny z jastrychem cementowym, dzięki czemu pracuje synchronicznie z wylewką. Jednocześnie jej struktura pochłania drgania akustyczne w paśmie 100-3000 Hz częstotliwości, które w budynkach wielorodzinnych odpowiadają za przenoszenie kroków i rozmów między kondygnacjami. Fartuch foliowy zapobiega mostkowi wilgociowemu w narożniku ściana-podłoga.

Montaż zaczyna się od oczyszczenia i odpylenia cokołu ściany. Taśmę rozwija się wzdłuż wszystkich elementów pionowych ścian, słupów, ościeżnic jeszcze przed ułożeniem izolacji termicznej. Dolna krawędź musi przylegać do podłoża nośnego, górna wystawać ponad przyszły poziom wykładziny o około 20-30 mm. Fartuch foliowy kieruje się w stronę płyty izolacyjnej, tworząc szczelne połączenie z folią paroizolacyjną.

Po związaniu jastrychu nadmiar taśmy odcina się ostrym nożem równo z górną płaszczyzną posadzki. Cięcie wykonuje się dopiero po pełnym wyschnięciu wylewki, najczęściej po 28 dniach wcześniejsze przycinanie grofi oderwaniem krawędzi. Pozostawiony fragment chowają listwy przypodłogowe, dlatego jego dokładność nie wpływa na estetykę, ale musi być równy, by nie blokować dalszych prac wykończeniowych.

Najczęstszy błąd wykonawczy to użycie taśmy o grubości 3-5 mm zamiast wymaganych 8 mm. Oszczędność pozorna przy ruchach termicznych rzędu 1-2 mm taka taśma po prostu się sprężynuje i przestaje kompensować naprężenia. Efekt widać po pierwszym sezonie grzewczym: rysy wzdłuż ścian, odspojone panele, pęknięcia fug w narożnikach.

Profil dylatacyjny podłogówki i tranzyt rur

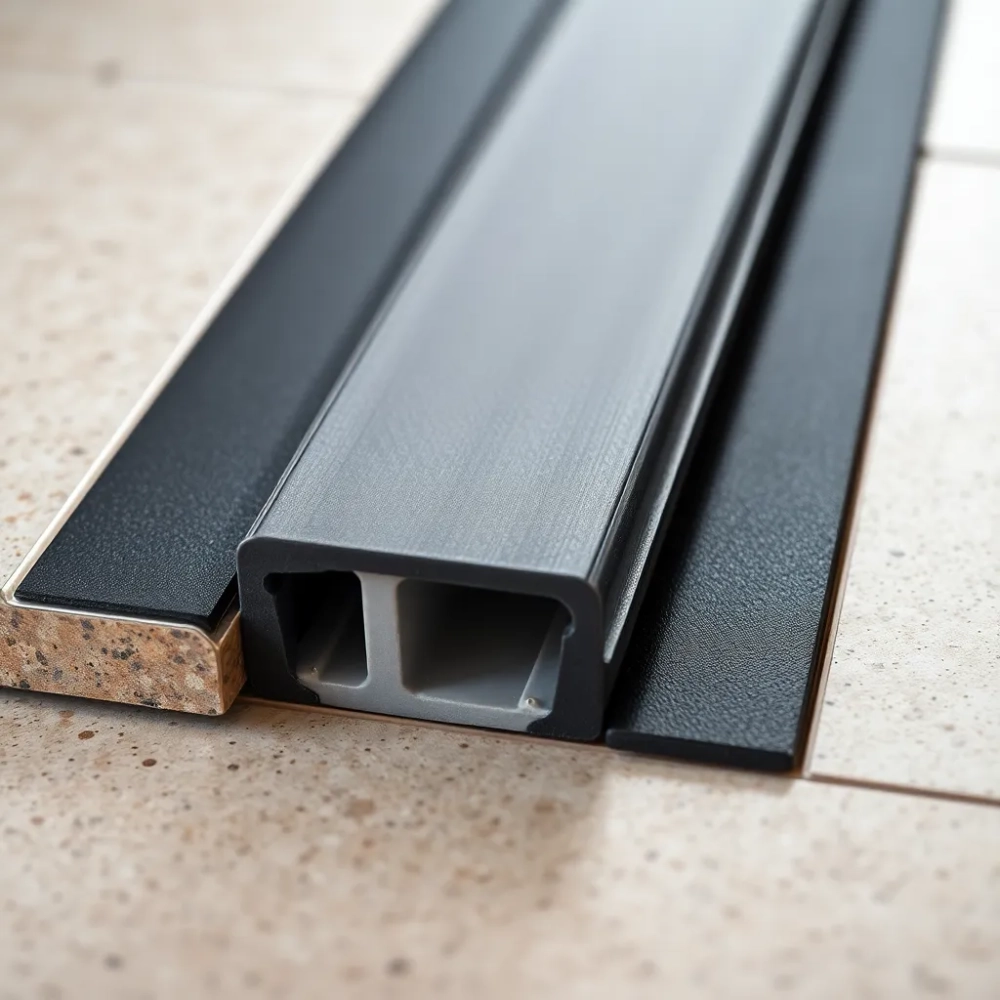

W miejscach, gdzie biegnie szczelina pośrednia, taśma brzegowa nie wystarczy. Potrzebny jest profil dylatacyjny najczęściej profil z PVC lub aluminium z wkładką z miękkiego PVC, który przejmuje obciążenia mechaniczne i jednocześnie pozwala na ruch płaszczyzn jastrychu względem siebie. Wkładka elastyczna odkształca się w zakresie ±5 mm bez utraty szczelności i nośności.

Listwa dylatacyjna do ogrzewania podłogowego składa się z dwóch stopek kotwiących osadzonych w jastrychu po obu stronach szczeliny oraz elastycznej taśmy pośredniej, która mostkuje przerwę. Stopki mają perforacje lub taśmę klejącą, dzięki czemu trzymają się izolacji termicznej jeszcze przed wylaniem wylewki to kluczowe, bo przesunięcie profilu o 2-3 mm podczas zalewania powoduje jego nierównomierną pracę i pękanie okładziny w tym miejscu.

Rury grzewcze same w sobie nie mogą przechodzić przez szczelinę dylatacyjną. Wyjątek stanowią krótkie odcinki tranzytowe, prowadzące zasilanie z rozdzielacza do kolejnego pola grzewczego i tu obowiązuje szczególny reżim. Każda taka rura musi być osłonięta rurą ochronną (peszel) o długości minimum 40 cm po obu stronach szczeliny. Przestrzeń między rurą grzewczą a osłoną wypełnia się elastycznym materiałem, by rura mogła się swobodnie przesuwać.

Końcówki rur osłonowych zabezpiecza się przed wnikaniem jastrychu taśmą klejącą lub korkami z pianki PE. Bez tego zabezpieczenia zaczyn cementowy wlewa się do wnętrza peszla i po związaniu tworzy sztywną bryłę, która blokuje ruch termiczny rury. Efekt: rysa w jastrychu dokładnie nad miejscem, gdzie osłona przeszła w rurę nieosłoniętą.

Przy montażu profilu warto pamiętać o ciągłości izolacji termicznej. Szczelina dylatacyjna nie powinna przerwać warstwy styropianu czy pianki PIR izolacja powinna biec pod obiema płaszczyznami jastrychu, a profil opierać się bezpośrednio na niej. Przerwanie izolacji pod szczeliną tworzy mostek termiczny, przez który ciepło ucieka zamiast ogrzewać pomieszczenie.

Dylatacja w posadzce kamiennej i ceramicznej

Posadzki kamienne i ceramiczne mają współczynnik rozszerzalności cieplnej niższy niż jastrych, ale za to są sztywne i kruche. Nie tolerują żadnych naprężeń zamiast się odkształcać, po prostu pękają. Dlatego zasady dylatacji w posadzce kamiennej ogrzewanie podłogowe traktuje wyjątkowo restrykcyjnie: każda szczelina w jastrychu musi znaleźć swoje lustrzane odbicie w spoinie okładziny.

Fugi pokrywające się ze szczeliną dylatacyjną wypełnia się masą trwale elastyczną, odporną na temperaturę do 80°C i cykliczne starzenie. Zwykłe fugi cementowe nie nadają się po pierwszym sezonie grzewczym zaczynają się kruszyć i wypadać. Producenci chemii budowlanej oferują fugi silikonowe lub poliuretanowe oznaczone symbolem "do ogrzewania podłogowego"; ich moduł sprężystości nie przekracza wartości krytycznej dla kamienia.

Przy płytkach wielkoformatowych pojawia się dodatkowe zjawisko efekt bimetalu. Klej cementowy i płyta kamienna mają różne współczynniki rozszerzalności, więc naprężenia kumulują się na granicy warstw. Zbyt rzadkie szczeliny kompensacyjne prowadzą do odspajania płytek od jastrychu, najczęściej w środku pola, z dala od krawędzi. Prawidłowy rozstaw fug kompensacyjnych dla gresu 60 × 60 cm to 2,5-3,0 m.

Kamień naturalny wymaga jeszcze jednego zabezpieczenia: folii PE lub membrany oddzielającej go bezpośrednio od jastrychu. Bez tej warstwy wilgoć resztkowa z wylewki migruje w głąb kamienia i przy pierwszym uruchomieniu ogrzewania wychodzi na powierzchnię w postaci trwałych wykwitów i przebarwień. Folia o grubości 0,2 mm w zupełności wystarcza, by zablokować transport kapilarny.

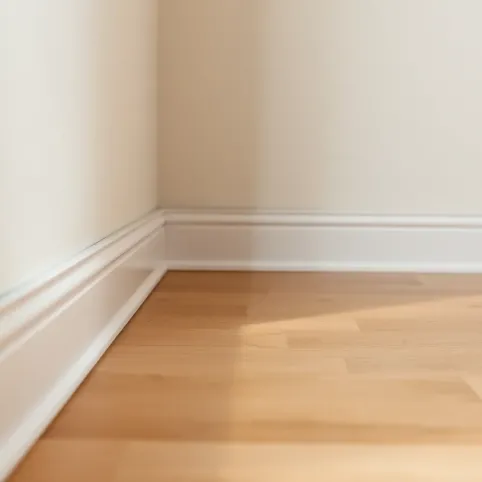

Panele laminowane i deska warstwowa wymagają odmiennego podejścia. Szczeliny dylatacyjne w jastrychu kompensuje się tu nie przez fugi, lecz przez dylatację samej okładziny szczelinę obwodową 10-15 mm przy ścianach, ukrytą pod listwą przypodłogową. Pole panelowe nie może przekraczać 8 m w żadnym kierunku bez przerwy dylatacyjnej realizowanej progiem lub wkładką elastyczną w szczelinie między panelami.

Wykładziny elastyczne (PVC, linoleum, kauczuk) najlepiej tolerują ruchy podłoża, ale i tu dylatacja jastrychu musi znaleźć odbicie w spawanej szczelinie okładziny. Szew spawalniczy z drutu PCV zachowuje elastyczność w szerokim zakresie temperatur i skutecznie maskuje przerwę. Brak szczeliny w wykładzinie prowadzi do jej pęcherzykowania i fałdowania w miejscu, gdzie pod spodem pracuje jastrych.

Źródła danych: norma PN-EN 1264 (Ogrzewanie podłogowe wodne instalacja i uruchomienie), katalogi techniczne systemów ogrzewania podłogowego publikowane na stronach producentów (m.in. katalog KAN-therm oraz poradniki REHAU, dostępne w wersjach PDF do pobrania), wytyczne Zrzeszenia Producentów i Dystrybutorów Chemii Budowlanej dotyczące fug na ogrzewaniu podłogowym, a także Warunki Techniczne Wykonania i Odbioru Robót Budowlanych ITB. Szczegółowe wykresy obciążeń i tabele rozszerzalności cieplnej jastrychów cementowych publikuje też portal inżynieryjno-budowlany muratorplus.pl w dziale "Ogrzewanie podłogowe".
