Mata z wypustkami do ogrzewania podłogowego – stabilny montaż bez spinek

Ten widok zna chyba każdy, kto choć raz zaglądał podczas montażu ogrzewania podłogowego: rury PE-Xa unoszą się z wylewki niczym węże, pętla „ucieka" w bok, a ekipa klnie pod nosem, bo zamiast spinać, trzeba trzymać i jednocześnie nanosić mokry jastrych. Mata z wypustkami do ogrzewania podłogowego rozwiązuje dokładnie ten problem jej tłoczone słupki trzymają przewód tak stabilnie, że cały obwód grzewczy można ułożyć w pojedynkę, bez spinek, siatki metalowej i zbędnych klipsów. Poniżej znajdziesz pełny przewodnik po tym systemie: od parametrów technicznych, przez dobór do konkretnych pomieszczeń, aż po realistyczne porównanie ze styropianem z folią, profilem Tacker i matami kapilarno-rowkowanymi.

• Czym właściwie jest mata z wypustkami do ogrzewania podłogowego
• Mata z wypustkami 1400×800 a średnica rury dobór do pomieszczenia
• Montaż maty z wypustkami pod ogrzewanie podłogowe krok po kroku
• Mata z wypustkami Thermotitan K5 vs. styropian z folią i system Tacker
• Najczęstsze błędy przy układaniu maty z wypustkami na mokry jastrych
• Kiedy mata z wypustkami nie wystarczy
• Dobór kompletu i decyzja zakupowa
• Checklista montażowa do wydruku
• Najczęstsze pytania inwestorów

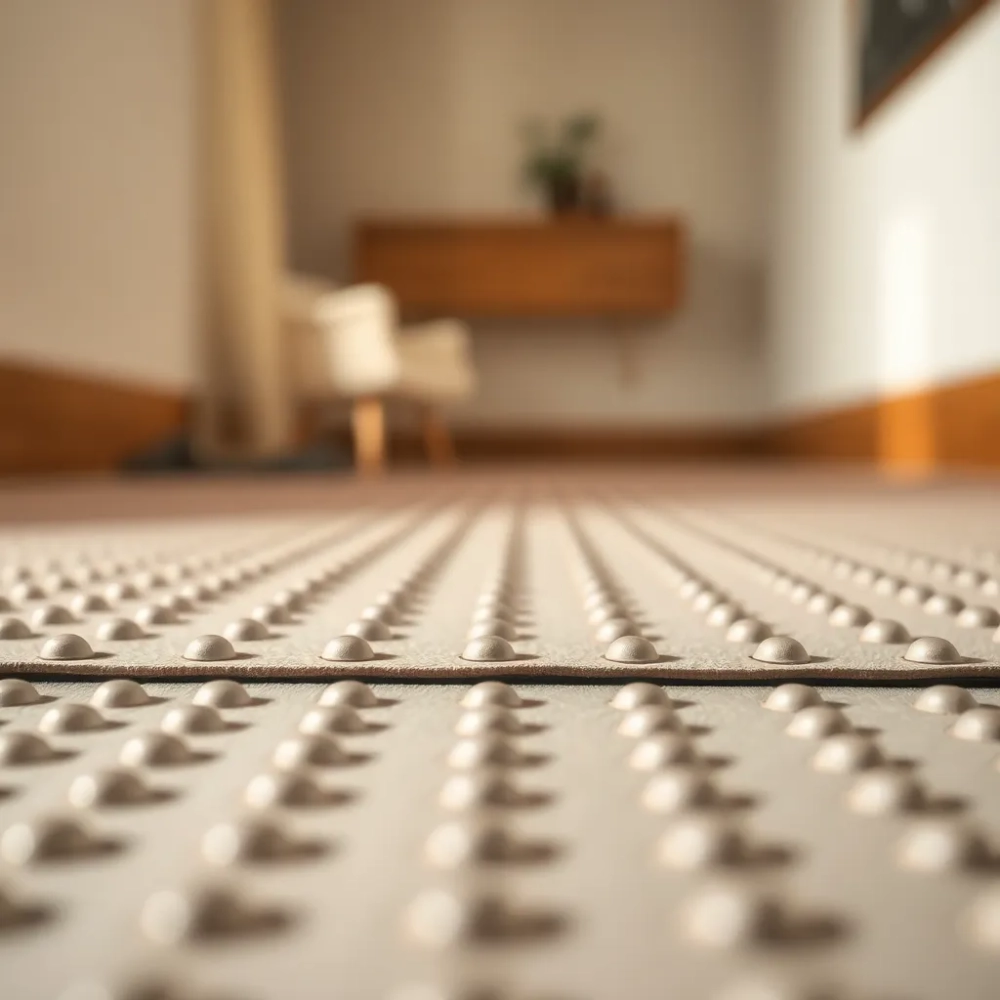

Czym właściwie jest mata z wypustkami do ogrzewania podłogowego

Mata z wypustkami to sztywna płyta z ekspandowanego polistyrenu (PS) o grubości około 1 mm, w której termicznie wytłoczono regularny ruszt wypustek. Wypustki działają jak zatrzaski, które chwytają rurę i blokują ją w osi przewód nie przesuwa się nawet pod naporem 35 mm warstwy mokrego jastrychu.

Najczęściej spotykany format to 1400×800 mm, czyli 1,12 m² na jedną płytę. Wysokość całego systemu (płyta + wypustki) wynosi zaledwie 20 mm, co pozwala zmieścić instalację w niskich stropach remontowanych mieszkań. Wypustki rozmieszczone są w siatce wielokrotności 5 cm najpopularniejsze rozstawy rur to 15, 20 i 25 cm.

Kluczowe parametry techniczne

Polistyren PS reaguje z bitumami i rozpuszczalnikami organicznymi nigdy nie kładź maty na stare podłoża smoliste lub podkłady na bazie asfaltu, bo nastąpi korozja materiału.

Mata z wypustkami 1400×800 a średnica rury dobór do pomieszczenia

Średnica rury determinuje zarówno pole powierzchni grzewczej, jak i wymaganą grubość wylewki. Rury cieńsze (ø 14 mm) szybciej się nagrzewają, ale dają większy spadek ciśnienia instalacja potrzebuje mocniejszej pompy. Rury grubsze (ø 17 mm) akumulują więcej ciepła i lepiej sprawdzają się pod płytkami w łazienkach.

Tabela kompatybilności

Typowe zapotrzebowanie na materiał dla najczęstszych pomieszczeń wygląda następująco: sypialnia 12 m² wymaga około 11 płyt, łazienka 5 m² 5 płyt, salon 25 m² 23 płyt. Do każdego pomieszczenia dodaj 5-8% zapasu na docinki przy ścianach i w okolicach rozdzielacza.

Montaż maty z wypustkami pod ogrzewanie podłogowe krok po kroku

Cały montaż na 50 m² sprawna ekipa dwóch osób realizuje w jeden dzień roboczy, przy czym samą matę da się rozłożyć w dwie-trzy godziny. Poniżej pełna ścieżka od gołego stropu po ułożenie rur, czyli moment, w którym przychodzi pora na wylewkę.

Krok 1: Kontrola i przygotowanie podłoża

Strop musi być czysty, suchy, równy (tolerancja odchyleń ≤ 2 mm/m wg PN-EN 1264) i nośny. Wszelkie mleczko cementowe, kurz i resztki tynku zmniejszają przyczepność. Betonowy pył warto związać gruntem akrylowym, bo mata trzymana jest głównie tarciem o podłoże.

Krok 2: Folia polietylenowa PE

Na przygotowany strop rozkłada się folię PE o grubości minimum 0,2 mm z zakładką 10 cm i wywinięciem na ścianę powyżej planowanego poziomu wylewki. Folia pełni funkcję warstwy rozdzielającej chroni polistyren przed wilgocią resztkową z jastrychu i pozwala dylatować pole cieplne.

Brak folii skutkuje zawilgoceniem spodniej warstwy maty i powstawaniem mostków akustycznych. W pomieszczeniach z wilgotnym stropem (np. nad piwnicą) stosuje się dodatkowo folię paroizolacyjną 0,3 mm.

Krok 3: Układanie płyt maty

Płyty rozkłada się od rogu najbardziej oddalonego od drzwi, rzędami, z zakładką krawędzi fabrycznych na tzw. overlap. Sąsiednie rzędy powinny być przesunięte o połowę długości płyty (wiązanie mijankowe), dzięki czemu unika się ciągłych styków krzyżujących się pod rurą.

Wypustki skierowane są zawsze ku górze odwrócona mata nie utrzyma rury. Wzdłuż ścian zostawia się pas 10-15 mm, który po wylewce wypełnia taśmą dylatacyjną z pianki PE.

Krok 4: Docinanie i kształtowanie

Płyty tnie się nożem termicznym lub zwykłym nożem do styropianu, zaznaczając linię flamastrem. Przy słupkach, kratkach wentylacyjnych i otworach pod rozdzielacz wycina się kwadraty ostrożnie, by nie uszkodzić sąsiednich wypustek. Powstałe ubytki większe niż 30×30 cm uzupełnia się paskami maty przyklejonymi na taśmę aluminiową.

Krok 5: Układanie rur

Rurę wciska się stopą w korytarzu między wypustkami, stosując układ ślimakowy (przy wysokich wymaganiach równomierności) lub meandryczny (przy krawędziach strefy grzewczej). Rozstaw dobiera się do tabeli kompatybilności, pamiętając, że skrajne pętle przy oknach podłogowych prowadzi się gęściej (co 10 cm), bo tam ucieka najwięcej ciepła.

Krok 6: Próba ciśnieniowa

Przed wylewką układ napełnia się wodą i poddaje próbie ciśnieniowej 0,6 MPa przez 30 minut (wg PN-EN 1264-4). Spadek ciśnienia powyżej 0,02 MPa oznacza nieszczelność zwykle w złączkach rozdzielacza. Każdy etap montażu dokumentuje się w protokole, bo bez niego ubezpieczyciel odmówi wypłaty przy zalaniu.

Krok 7: Wylewka

Nad rurą PE-Xa 16×2 wymagana warstwa jastrychu wynosi minimum 35 mm (licząc od górnej krawędzi rury, nie od wypustki). W praktyce oznacza to całkowitą grubość wylewki około 55 mm dla rury 16 mm. Mniejsza warstwa powoduje nierównomierne oddawanie ciepła i pękanie posadzki.

Nigdy nie stosuj maty z wypustkami pod suchy jastrych (płyty g-k, Fermacell) wypustki punktowo obciążają płytę, która ugina się i pęka przy pierwszym cyklu grzania.

Krok 8: Grzanie i cykl wygrzewania

Pierwsze uruchomienie wykonuje się nie wcześniej niż po 21 dniach od wylania jastrychu cementowego (7 dni przy anhydrycie). Temperaturę podnosi się stopniowo o 5°C na dobę, aż do osiągnięcia temperatury projektowej. Nagły skok termiczny powoduje mikropęknięcia w jastrychu, które później przełożą się na rysy w płytkach.

Mata z wypustkami Thermotitan K5 vs. styropian z folią i system Tacker

System Thermotitan K5 to certyfikowany pakiet producenta z ponad trzydziestoletnim doświadczeniem w produkcji mat PS, w którym płyta, kształtki brzegowe i rozdzielacz są zaprojektowane jako jeden łańcuch. Na rynku konkurują z nim trzy inne rozwiązania: cienki styropian z folią aluminiową (foliowy), profil Tacker na siatce oraz maty kapilarno-rowkowane (capillary).

Pod względem akustyki mata z wypustkami wypada korzystnie tłumienie uderzeniowe kształtuje się na poziomie 28 dB przy jastrychu 45 mm, podczas gdy styropian z folią tłumi zaledwie 22 dB. Różnica wynika z większej masy i jednorodności strukturalnej maty z wypustkami.

Najczęstsze błędy przy układaniu maty z wypustkami na mokry jastrych

Najwięcej reklamacji w systemach ogrzewania podłogowego wynika nie z wad produkcyjnych, lecz z błędów wykonawczych. Poniższa lista obejmuje pięć sytuacji, które widuje się najczęściej, wraz z krótkim wyjaśnieniem mechanizmu powstawania problemu.

Brak dylatacji obwodowej

Przy ścianach trzeba zostawić 8-10 mm szczeliny i wypełnić ją taśmą PE. Inaczej wylewka „przyrasta" do muru, a przy pierwszym sezonie grzewczym pęknie, bo współczynnik rozszerzalności termicznej jastrychu (ok. 0,01 mm/m·K) sumuje się na całej długości pomieszczenia.

Zbyt cienka warstwa jastrychu nad rurą

Warstwa poniżej 35 mm nad rurą powoduje nierównomierny rozkład temperatury przy podłodze drewnianej pojawiają się ciemne smugi od grzania, a płytki pękają w miejscu, gdzie rura jest najbliżej powierzchni. Ciepło nie ma się w czym rozłożyć, więc idzie punktowo.

Rozstaw rur nieprzystosowany do strefy

Strefa brzegowa przy ścianie zewnętrznej lub oknie tarasowym wymaga rozstawu 10 cm, wewnętrzna 20 cm. Zastosowanie jednego rozstawu w całym pomieszczeniu prowadzi do zimnych podłóg przy oknach i przegrzania strefy środkowej.

Pomijanie próby ciśnieniowej

Próba 0,6 MPa trwa 30 minut i kosztuje pięćdziesiąt złotych za wodór i czas. Jej brak skutkuje zalaniem sąsiada przy pierwszym uruchomieniu instalacji, naprawą tynku i utratą gwarancji producenta. Każdy etap instalacji powinien być odbierany protokołem.

Łączenie maty klejem nieprzeznaczonym do PS

Kleje montażowe na bazie rozpuszczalników (np. uniwersalne „mocne" kleje z marketu) rozpuszczają polistyren. Mata mięknie, wypustki tracą geometrię, a rura traci podparcie. Do tymczasowego mocowania używa się wyłącznie taśmy aluminiowej lub pianki montażowej nierozpuszczalnikowej.

Kiedy mata z wypustkami nie wystarczy

Choć mata z wypustkami jest uniwersalna, istnieją sytuacje, w których technika odmawia posłuszeństwa. Podłoga na legarach drewnianych wymaga lżejszego systemu masa mokrego jastrychu przekracza nośność typowej konstrukcji drewnianej (przyjmuje się 80-120 kg/m² dla stropu na legarach, natomiast mokry jastrych 45 mm daje ok. 100 kg/m² bez okładziny).

Ogrzewanie ścienne i sufitowe rządzi się innymi prawami tam stosuje się maty kapilarno-rowkowane lub profile suchego jastrychu. W obiektach zabytkowych, gdzie nie można podnieść poziomu podłogi, mata z wypustkami również odpada; wówczas jedynym wyjściem jest ogrzewanie podłogowe cienkowarstwowe na bazie maty kapilarnej o wysokości 9 mm.

Wysokie obciążenia punktowe (wanna żeliwna, kominek, ciężka szafa biblioteczna) wymagają dodatkowego rozproszenia masy. Mata z wypustkami ma wytrzymałość 5 kPa, co w zupełności wystarcza pod ruch pieszy, ale punktowe obciążenie 200 kg/m² pozostawia ślad trwałego odkształcenia.

Dobór kompletu i decyzja zakupowa

Kompletny system grzewczy składa się z trzech współgrających elementów: maty z wypustkami, rury grzewczej i rozdzielacza ze sterownikiem. Najpopularniejszy zestaw dla domu 120 m² to: 110 płyt maty (z 8% zapasem), 700 mb rury PE-Xa 16×2 w zwoju 200 mb, rozdzielacz 8-obwodowy ze stali nierdzewnej i sterownik przewodowy z czujnikiem podłogowym.

Całkowity koszt materiałów przy takiej konfiguracji oscyluje w granicach 8500-11000 PLN brutto, bez kosztów wylewki. To mniej więcej 25% taniej niż mata kapilarno-rowkowana i o 10-15% drożej niż najtańszy styropian z folią. Różnica zwraca się w ciągu dwóch-trzech sezonów grzewczych dzięki niższym stratom ciepła przy rozruchu.

Checklista montażowa do wydruku

Wydrukuj tę listę i powieś ją nad stołem roboczym na czas montażu każdy punkt odhacza się w obecności kierownika ekipy.

• [ ] Strop oczyszczony, równy (odchyłka ≤ 2 mm/m), zagruntowany
• [ ] Folia PE 0,2 mm ułożona na zakładkę 10 cm, wywinięta na ściany
• [ ] Płyty maty ułożone mijankowo, wypustkami do gór
• [ ] Dylatacja obwodowa z taśmy PE 8 mm przy wszystkich ścianach
• [ ] Rura ułożona zgodnie z projektem (ślimak/meander), rozstaw zatwierdzony
• [ ] Próba ciśnieniowa 0,6 MPa / 30 min brak spadku
• [ ] Wylewka min. 35 mm nad rurą, dylatacje pośrednie co 6 m lub 25 m²
• [ ] Protokół odbioru podpisany przez inwestora i wykonawcę
• [ ] Wygrzewanie stopniowe (5°C/dobę) rozpoczęte po 21 dniach

Najczęstsze pytania inwestorów

Czy mata z wypustkami nadaje się pod parkiet? Tak, pod warunkiem że deski mają gęstość do 600 kg/m³ i warstwa jastrychu wynosi minimum 45 mm nad rurą. Parkiet przykleja się elastycznym klejem, nigdy na piankę, bo drewno pracuje przy zmianach wilgotności i każdy sztywny punkt powoduje szczelinę.

Ile sztuk maty potrzeba na 20 m² salonu? Przy wymiarze 1400×800 mm jedna płyta = 1,12 m². Na powierzchnię 20 m² zużywa się 18 płyt (20 / 1,12 = 17,86, zaokrąglone do 18) plus 5% zapasu na docinki, czyli łącznie 19 płyt.

Czy mata z wypustkami sprawdza się przy pompie ciepła? Zdecydowanie tak niska temperatura zasilania (35°C) oznacza mniejsze naprężenia termiczne w jastrychu, a wysoka stabilność rury eliminuje ryzyko mikropęknięć. To wręcz najlepsza kombinacja pod pompę ciepła ze względu na niską bezwładność cieplną.

Co zrobić, gdy projektant narzuca suchy jastrych? Mata z wypustkami wtedy odpada. Alternatywą pozostaje profil Tacker na siatce stalowej lub mata kapilarno-rowkowana z dedykowanymi płytami suchego jastrychu. Każde z tych rozwiązań wymaga wcześniejszego uzgodnienia z projektantem, bo zmienia grubość warstw i obciążenie stropu.

Źródła danych i normy

Parametry techniczne i wymagania montażowe opisano na podstawie normy PN-EN 1264 „Ogrzewanie podłogowe instalacje i komponenty" (części 1-5), dokumentacji technicznej systemu Thermotitan K5 (karta techniczna producenta z 2022 roku) oraz rozporządzenia Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, z późniejszymi zmianami (§ 328 w sprawie izolacyjności cieplnej). Tabele cenowe oparto na średnich rynkowych z pierwszego kwartału 2024 roku, publikowanych przez porównywarki materiałów budowlanych. Projektanci posługują się też PN-EN ISO 11855 dotyczącą komfortu cieplnego w pomieszczeniach oraz wytycznymi niemieckiego DIN 18560 dla jastrychów. Pełne teksty norm dostępne są w serwisie Polskiego Komitetu Normalizacyjnego (pkn.pl).
