Mieszacz do podłogówki Wilo: komfort cieplny bez przepłacania

Pompa Wilo Para 25/130 w mieszaczu podłogowym

Sercem każdego mieszacza do podłogówki Wilo jest pompa elektroniczna Para 25/130/6-43/SC-12. Jej zadanie nie ogranicza się do tłoczenia wody. Urządzenie utrzymuje zadaną charakterystykę przepływu niezależnie od zmian oporu w pętlach, reaguje na sygnały z zaworu mieszającego i raportuje zużycie energii w czasie rzeczywistym.

• Pompa Wilo Para 25/130 w mieszaczu podłogowym
• Zawór ESBE i mosiężny układ mieszający do podłogówki
• Dobór mieszacza Wilo do powierzchni 80-230 m²
• Montaż mieszacza do podłogówki z pompą Wilo krok po kroku
• Eksploatacja i serwis mieszacza Wilo

Maksymalna wysokość podnoszenia wynosi 6 m, co w praktyce pokrywa potrzeby domu o powierzchni 80-230 m² bez konieczności stosowania dodatkowej pompy wspomagającej. Pobór mocy mieści się w zakresie 3-43 W, a zatem w trybie nocnym urządzenie pobiera tyle, co kilka diod LED. Tak niskie zużycie wynika z magnesów trwałych w silniku oraz elektronicznego sterowania obrotami.

Trzy tryby regulacji (Δp-c, Δp-v, stała prędkość) pozwalają dobrać krzywą pracy do konkretnej instalacji. Δp-v obniża ciśnienie proporcjonalnie do zmniejszającego się przepływu, dzięki czemu zawory termostatyczne nie hałasują w godzinach szczytu. Δp-c utrzymuje stałe ciśnienie przy zmiennym przepływie. Tryb stałej prędkości sprawdza się przy starszych rozdzielaczach bez siłowników.

Obudowa pompy spełnia klasę szczelności IPX4D, więc przypadkowe zachlapanie przy montażu czy serwisie nie stanowi zagrożenia. Zasilanie 1~230 V, 50/60 Hz umożliwia podłączenie do standardowej instalacji domowej bez dodatkowych przekaźników. Ciśnienie robocze 10 bar pokrywa wymagania typowej instalacji podłogowej pracującej przy 1,5-2 bar.

Silnik posiada funkcję automatycznego odblokowania wirnika. Gdy pompa wykryje zbyt duży opór przy rozruchu (np. po dłuższym postoju), kilkakrotnie wykonuje krótkie impulsy o wyższym momencie obrotowym. Rozruch trwa zwykle 2-3 sekundy, po czym pompa przechodzi w tryb normalny.

Parametry techniczne pompy Wilo Para

Zawór ESBE i mosiężny układ mieszający do podłogówki

Zawór termostatyczny ESBE z serii do podłogówki pełni rolę regulatora temperatury zasilania. Miesza gorącą wodę z kotła z chłodniejszą wodą powrotną, tak by do pętli trafił czynnik o temperaturze 30-45°C. Wyższa wartość mogłaby uszkodzić posadzkę i wywołać efekt przegrzewania stóp.

Zakres nastaw zaworu obejmuje 20-50°C, a dokładność utrzymuje się w granicach ±2°C. Kvs na poziomie 3,4 m³/h oznacza, że przy spadku ciśnienia 1 bar zawór przepuści 3,4 m³ wody na godzinę. To wystarczająca rezerwa dla instalacji o powierzchni do 230 m².

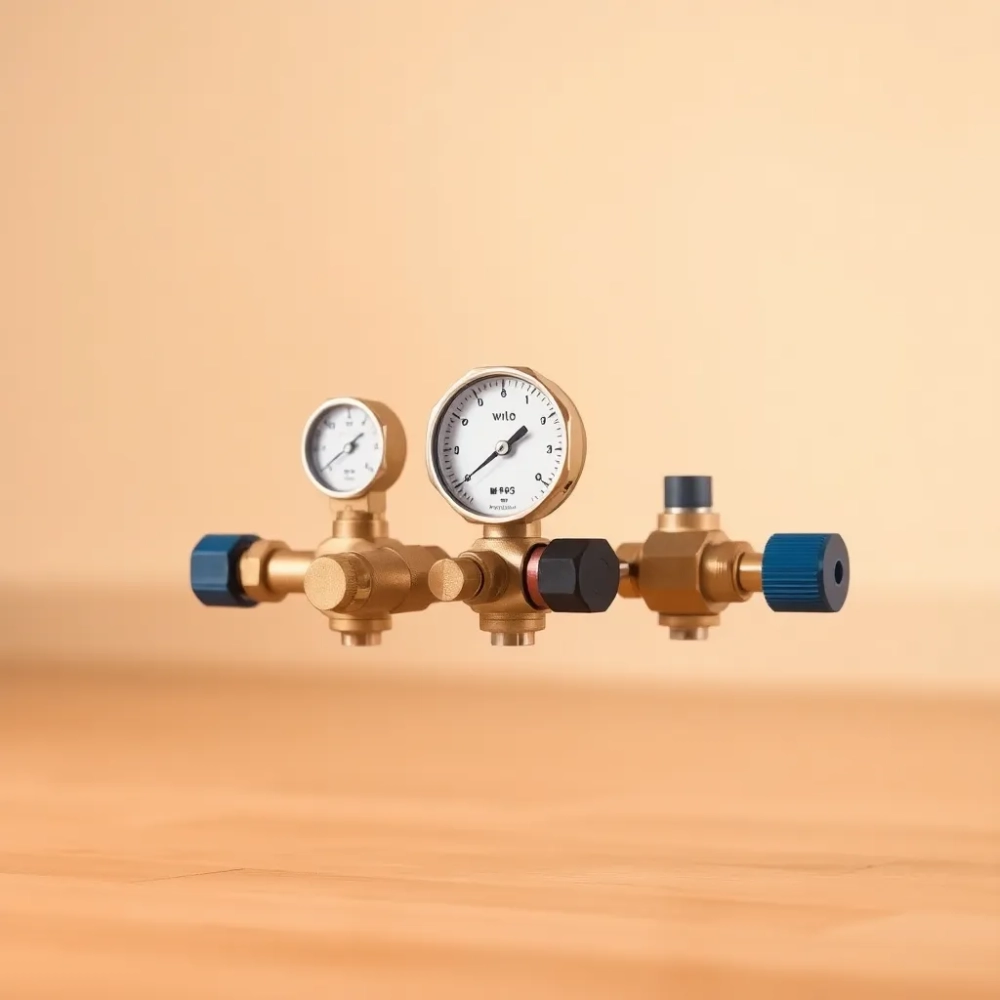

Mosiężny układ mieszający łączy pompę, zawór i dwa termometry w jeden kompaktowy blok. Mosiądz wytrzymuje temperaturę do 95°C i ciśnienie 10 bar bez odkształceń. Termometry umieszczone po obu stronach zaworu pozwalają natychmiast odczytać temperaturę zasilania i powrotu, co ułatwia regulację i diagnostykę.

Reakcja zaworu na zmianę temperatury trwa 2-3 sekundy. Mechanizm wykorzystuje rozszerzalność cieplną wosku zamkniętego w kapilarze, który popycha trzpień zaworu. Brak elektroniki oznacza, że element działa nawet przy braku zasilania. Maksymalne stężenie glikolu w układzie wynosi 50/50, co pozwala na zabezpieczenie instalacji przed zamarzaniem w domach sezonowych.

Cały blok dostarczany jest wstępnie skręcony. Na miejscu pozostaje podłączenie do rozdzielacza i źródła ciepła. Uchwyt montażowy w zestawie umożliwia zawieszenie mieszacza na ścianie kotłowni lub bezpośrednio na szynie rozdzielacza. Montaż lewy lub prawy zależy od usytuowania podejść hydraulicznych.

Parametry zaworu ESBE

Dobór mieszacza Wilo do powierzchni 80-230 m²

Kluczowym kryterium doboru pozostaje łączna długość rury PEX/Al-PEX fi16 w pętlach. Przyjęty standard 85-100 m rury na 10 m² powierzchni sprawia, że dom 100 m² wymaga 850-1000 mb rury, a dom 230 m² nawet 2300 mb. Mieszacz do podłogówki Wilo z pompą Para 25/130 obsługuje ten zakres bez modyfikacji.

Przy powierzchni 80-120 m² pracuje w trybie Δp-v. Niższe opory hydrauliczne pozwalają pompie zejść do 8-15 W poboru mocy. Pomieszczenia nagrzewają się w czasie krótszym o 15-20 minut w porównaniu ze starszymi grupami pompowymi ze stałymi obrotami.

Obszar 120-180 m² wymusza tryb Δp-c, który utrzymuje stałe ciśnienie przy rosnącym przepływie. Pompa osiąga wówczas 20-35 W, a czas reakcji na zmianę temperatury w pokoju skraca się do 10 minut. To przedział, w którym widać największą różnicę w stosunku do tradycyjnych rozwiązań.

Powierzchnia 180-230 m² oznacza pełne obciążenie pompy. W godzinach porannych pobór rośnie do 43 W. Wystarczy jednak 6-8 godzin pracy dziennie, by utrzymać komfort cieplny, co daje roczne zużycie energii na poziomie 90-110 kWh. Dla porównania: stara pompa o stałych obrotach pobiera 80 W przez cały sezon grzewczy, co daje 350-500 kWh rocznie.

Tabela doboru do powierzchni

Kompatybilność z rozdzielaczami

Montaż mieszacza do podłogówki z pompą Wilo krok po kroku

Montaż rozpoczyna się od wyboru strony rozdzielacza. Strona lewa sprawdza się, gdy podejście z kotła znajduje się po lewej, prawa w sytuacji odwrotnej. Zły wybór wydłuża trasę rur i zwiększa straty ciepła. Uchwyt w zestawie mocuje się do ściany lub szyny kotłowni na kołki rozporowe fi6.

Po zamocowaniu uchwytu nakłada się blok mosiężny z zaworem i termometrami. Śruby montażowe dokręca się kluczem płaskim 24 mm momentem 25-30 Nm. Za mocno dociągnięte złączki mogą pęknąć przy pierwszym uruchomieniu, gdy temperatura rośnie o kilkadziesiąt stopni w krótkim czasie.

Podłączenie pompy wymaga przewodu 3×0,75 mm² od rozdzielni lub listwy sterującej. Faza, neutralny i uziemienie podłącza się do zacisków pompy oznaczonych L, N, PE. Przewód komunikacyjny PWM lub sygnał zewnętrzny prowadzi się w peszelu oddzielnie od przewodów zasilających, by uniknąć zakłóceń.

Odpowietrzanie układu przeprowadza się przy zamkniętych zaworach rozdzielacza i otwartym zaworze mieszającym. Pompa w trybie odpowietrzania wykonuje serię krótkich obrotów przez 5-10 minut. Powietrze uchodzi przez automatyczny odpowietrznik w górnej części bloku. W tym czasie instalator kontroluje ciśnienie manometrem, które powinno ustabilizować się w przedziale 1,5-2 bar.

Ostatnim krokiem jest ustawienie temperatury na zaworze ESBE. Pokręcło nastawia się na żądaną wartość zasilania, zwykle 35-42°C w zależności od izolacji budynku i preferencji mieszkańców. Po 30 minutach pracy sprawdza się temperaturę powrotu (powinna być o 5-8°C niższa) i rozkład temperatury na powierzchni podłogi pirometrem.

Lista kontrolna przed uruchomieniem

• Filtr siatkowy zamontowany przed pompą (zapobiega uszkodzeniu wirnika przez opiłki)
• Zawór zwrotny na powrocie (chroni przed grawitacyjnym przepływem)
• Manometr kontrolny na zasilaniu (zakres 0-4 bar)
• Naczynie wzbiorcze o pojemności dostosowanej do objętości instalacji
• Glikol w stężeniu nieprzekraczającym 50% (zgodnie z kartą zaworu ESBE)

Porównanie z tradycyjną grupą pompową

Eksploatacja i serwis mieszacza Wilo

Mieszacz do podłogówki z pompą elektroniczną nie wymaga corocznego serwisu, ale kilka czynności warto wykonać co 2-3 lata. Filtr siatkowy czyści się przez wykręcenie korka i przepłukanie siatki pod bieżącą wodą. Czas trwania: 10 minut. Koszt: zerowy.

Pompa Wilo Para posiada funkcję antyblokowania wirnika, która uruchamia się automatycznie po 24 godzinach bezczynności. Dzięki temu nie dochodzi do zapiekania się osadów na osi wirnika. Wystarczy zostawić pompę pod napięciem nawet latem, gdy instalacja nie pracuje.

Wymiana uszczelek zaworu ESBE to jedyna czynność serwisowa wymagająca narzędzi. Zestaw uszczelek EPDM kosztuje kilkanaście złotych, a wymiana zajmuje 20 minut. Pierwszą wymianę przeprowadza się zwykle po 5 latach, drugą po 8-10 latach od pierwszej.

Trzyletnia gwarancja obejmuje pompę i zawór. Dystrybutorzy oferują wymianę gwarancyjną w trybie wysyłka 24h. Warunkiem utrzymania gwarancji jest montaż przez osobę z uprawnieniami SEP do 1 kV oraz montaż filtra siatkowego przed pompą, co chroni wirnik przed uszkodzeniami mechanicznymi.

Case study: dom 150 m²

Budynek z lat 2010., ocieplony styropianem 15 cm, zapotrzebowanie 65 W/m². Instalacja: 1500 mb rury PEX/Al-PEX fi16, rozdzielacz 8-sekcyjny. Przez cały sezon grzewczy (180 dni) pompa pracowała średnio 9 godzin dziennie w trybie Δp-c, pobierając 22 W. Roczne zużycie energii wyniosło 78 kWh, czyli około 55 zł przy taryfie G11.

Porównanie z tradycyjną grupą pompową: pompa o stałych obrotach pobierałaby 80 W przez 14 godzin dziennie. Roczne zużycie: 360 kWh, koszt 250 zł. Różnica w skali roku sięga 195 zł, a w 10-letniej perspektywie przekracza 1900 zł. Czas zwrotu różnicy cenowej między grupą elektroniczną a tradycyjną wynosi około 3 sezony grzewcze.

Kiedy NIE stosować mieszacza z pompą elektroniczną?

• Instalacja z kotłem na paliwo stałe bez bufora pompa elektroniczna reaguje zbyt szybko na zmiany temperatury i może powodować szoki termiczne w kotle
• System grawitacyjny bez pompy obiegowej mieszacz wymaga wymuszonego przepływu
• Instalacja z rurami stalowymi bez filtra siatki opiłki szybko zniszczą wirnik pompy

Komplementarne elementy instalacji

• Otulina termoizolacyjna na rurach (redukuje straty ciepła o 15-20%)
• Folia PE pod ogrzewanie podłogowe (chroni warstwę izolacji przed wilgocią)
• Zawór zwrotny na powrocie (zapobiega grawitacyjnemu przepływowi)
• Siłowniki termoelektryczne na rozdzielaczu (umożliwiają strefową regulację temperatury)
• Naczynie wzbiorcze przeponowe (kompensuje rozszerzalność cieplną wody)

Najczęściej zadawane pytania

Mieszacz do podłogówki Wilo o zakresie 80-230 m² dobiera się na podstawie łącznej długości rury, nie samej powierzchni. Dom 80 m² z gęstym rozstawem rur (10 cm) wymaga tej samej mieszalni co dom 120 m² ze standardowym rozstawem (20 cm), ponieważ ilość metrów bieżących rury jest zbliżona.

Urządzenie pasuje do każdego rozdzielacza podłogowego z przyłączem 1", zarówno mosiężnego, jak i stalowego. Średnice przyłącza są znormalizowane zgodnie z PN-EN 1254, co zapewnia szczelność połączenia bez dodatkowych adapterów.

W zestawie znajdują się: pompa Wilo Para 25/130, zawór ESBE z kapilarą, blok mosiężny z dwoma termometrami, uchwyt montażowy, śruby i uszczelki. Nie ma w nim siłowników ani okablowania, ponieważ te elementy dobiera się indywidualnie do projektu.

Grupa mieszająca z pompą elektroniczną Wilo obsługuje instalacje do 230 m² pod warunkiem zachowania projektowanego rozstawu rur (15-20 cm) i zastosowania rozdzielacza o co najmniej 8 sekcjach. Przy większych powierzchniach instaluje się dwa niezależne obiegi z osobnymi mieszalnikami.

Zamówienie mieszacza do podłogówki Wilo z wysyłką 24h i darmową dostawą pozwala rozpocząć montaż następnego dnia roboczego. Każdy egzemplarz przechodzi test ciśnieniowy 6 bar przed zapakowaniem, co eliminuje ryzyko nieszczelności po podłączeniu.

Źródła danych technicznych i norm: katalog producenta pompy Wilo (wilo.pl), karta techniczna zaworu ESBE, norma PN-EN 1264 dotycząca ogrzewania podłogowego, dyrektywa ErP 2009/125/WE dla pomp obiegowych, karty techniczne producentów rozdzielaczy zgodne z normą PN-EN 1254.
