Mata grzewcza pod płytki jak ją zamontować krok po kroku

Stajesz przed łazienką z wylaną wylewką i zastanawiasz się, czy samodzielny montaż maty grzewczej pod płytki to coś, co naprawdę możesz zrobić w weekend, czy raczej temat na tygodniowe szkolenie. Spokojnie: prawidłowe ułożenie maty, jej podłączenie i rozruch to procedura składająca się z kilkunastu konkretnych czynności, z których większość powtarza się niezależnie od producenta. Kluczem jest zrozumienie, dlaczego dana czynność wygląda tak, a nie inaczej, bo wtedy instrukcja producenta staje się logiczną mapą, a nie zbiorem zakazów.

• Czym właściwie jest mata grzewcza i jak działa
• Rodzaje mat: kabelkowe jedno- i dwużyłowe, foliowe, pod panele
• Jak dobrać moc i rozmiar maty do pomieszczenia
• Przygotowanie podłoża: wylewka, izolacja, projekt
• Montaż maty grzewczej pod płytki krok po kroku
• Pomiar rezystancji i bezpieczne podłączenie maty do termostatu
• Harmonogram wygrzewania ogrzewania podłogowego po montażu
• Najczęstsze błędy przy montażu maty grzewczej pod płytki
• Sterowanie i termostat wybór i kryteria
• Koszt i opłacalność: maty, montaż i eksploatacja
• FAQ praktyczne
• Checklisty do wydruku

Czym właściwie jest mata grzewcza i jak działa

Mata grzewcza pod płytki to w zasadzie bardzo cienki kabel grzejny przymocowany do siatki z włókna szklanego, tworzący razem elastyczną taśmę o szerokości zwykle 50 cm. Po rozłożeniu na podłodze mata pokrywa całą zaplanowaną powierzchnię grzejną, a kabel oddaje ciepło bezpośrednio przez warstwę kleju cementowego do płytki ceramicznej. Dzięki temu reakcja na włączenie jest błyskawiczna: podłoga zaczyna oddawać ciepło już po kilku minutach, bo nie ma tu grubego betonu do rozgrzania jak w klasycznym ogrzewaniu wodnym.

Budowa maty nie pozostawia wiele do interpretacji. Wewnątrz znajduje się przewód oporowy izolowany polimerem odpornym na temperaturę do co najmniej 90°C, a ekran ochronny lub oplot chroni przed wilgocią i zakłóceniami. Zasilanie odbywa się napięciem 230 V, dlatego cały obwód musi być wyposażony w wyłącznik różnicowoprądowy o prądzie zadziałania 30 mA oraz zabezpieczenie nadprądowe zgodnie z normą PN-HD 60364.

Warto rozróżnić trzy pojęcia, które potoczne źródła mylą nagminnie:

• Mata kabelkowa klasyczna konstrukcja opisana powyżej, przeznaczona pod klej i płytki ceramiczne lub kamienne.
• Folia grzewcza na podczerwień cienka warstwa z grafitowymi ścieżkami, montowana najczęściej pod panele laminowane, nie pod płytki.
• Mata pod panele wersja z niższą mocą, przeznaczona pod podłogi pływające, niekompatybilna z warstwą kleju.

Rodzaje mat: kabelkowe jedno- i dwużyłowe, foliowe, pod panele

Mata jednożyłowa ma jeden przewód grzejny zakończony przewodem zasilającym z jednej strony. Aby zamknąć obwód, drugi koniec wraca do termostatu, co wymusza prowadzenie kabla powrotnego. Mata dwużyłowa ma zasilanie i powrót w jednym kablu z jednej strony, a drugi koniec jest zaślepiony i swobodnie leży w podłodze. To ogromne ułatwienie przy planowaniu: mniej zakrętów, łatwiejszy rozplanowany wzór, brak konieczności wracania do puszki termostatu.

Porównanie konstrukcji mat grzewczych

Mata foliowa IR świetnie sprawdza się pod panelami laminowanymi, ale pod klejem cementowym szybko się degraduje. Jeśli ktoś planuje płytki ceramiczne, wybór pada na matę kabelkową i wszystkie dalsze wskazówki dotyczą właśnie tego rozwiązania.

Jak dobrać moc i rozmiar maty do pomieszczenia

Moc maty dobiera się nie do całej powierzchni podłogi, lecz do powierzchni grzewczej, czyli tej, która faktycznie może oddawać ciepło. Od całkowitej powierzchni pomieszczenia odejmuje się miejsca stałej zabudowy: wannę, kabinę prysznica, szafki kuchenne, pralkę, a także margines około 5-10 cm od ścian, by kabel nie wchodził pod listwę.

Przelicznik wygląda następująco: dla dogrzewania wystarczy 100-150 W na metr kwadratowy powierzchni grzewczej, dla ogrzewania podstawowego potrzeba 150-200 W. W łazience, gdzie zależy nam na komforcie stopy i szybkim nagrzewaniu, celuje się w górny zakres. W przedpokoju, który dogrzewamy tylko okazjonalnie, wystarczy 120-140 W.

Przykład dla łazienki o wymiarach 2 m × 2,5 m:

• Powierzchnia całkowita: 5,0 m².
• Powierzchnia stałej zabudowy (kabina 0,9 m², wanna 0,7 m², szafka 0,3 m²): około 1,9 m².
• Margines 10 cm od ścian: około 0,6 m².
• Powierzchnia grzewcza netto: 2,5 m².
• Przy mocy 180 W/m² dobieramy matę o mocy 450 W lub najbliższą wyższej.

Producenci oferują maty o ustalonych wymiarach i mocach 150, 180, 225 W, 300 W, a nawet 1200 W. Nie da się zwiększyć mocy przez przycięcie kabla, dlatego dobór idzie od dostępnych modeli w dół do potrzeb.

Dobór mocy wpływa nie tylko na komfort, ale też na trwałość. Zbyt mocna mata w strefie narażonej na zakrycie meblami bez nóżek 20 mm powoduje przegrzewanie i przyspieszoną degradację izolacji, a w skrajnych przypadkach uszkodzenie kabla.

Przygotowanie podłoża: wylewka, izolacja, projekt

Zanim mata trafi na podłogę, trzeba zadbać o trzy elementy: równą wylewkę, prawidłową izolację termiczną oraz precyzyjny projekt rozmieszczenia. Wylewka cementowa powinna być sucha, sezonowana przez minimum 4 tygodnie, a jej wilgotność zmierzona metodą CM nie powinna przekraczać 2% dla anhydrytu lub 3% dla cementu. Mokre podłoże w połączeniu z napięciem 230 V to ryzyko zwarcia i degradacji izolacji.

Izolacja termiczna to kluczowy etap w pomieszczeniach nad zimnym piwnicą, nad garażem lub na stropie nad gruntem. Bez niej energia ucieka w dół, a zużycie rośnie nawet o 30-40%. Dedykowane płyty do ogrzewania podłogowego (np. XPS 300 kPa, EPS 100 038) o grubości 20-50 mm pozwalają odbić ciepło z powrotem do płytki. Zwykły styropian fasadowy nie nadaje się ma za niską gęstość i ugina się pod obciążeniem punktowym.

Projekt rozmieszczenia warto narysować na kartce w skali jeszcze przed zakupem. Odrysowuje się strefy stałej zabudowy, planowany przebieg maty (meandry co 8-10 cm), miejsce puszki termostatu (zwykle 1,2-1,4 m nad podłogą) oraz trasę czujnika podłogowego w rurce ochronnej.

Materiał pod matą co wybrać

Montaż maty grzewczej pod płytki krok po kroku

Cała procedura składa się z ośmiu etapów, z których każdy trwa od kilkunastu minut do półtorej godziny. Tempo dyktuje człowiek, nie producent chodzi o dokładność, nie szybkość. Pomijanie którejkolwiek czynności skutkuje awarią lub utratą gwarancji.

Krok 1. Pomiary i dokumentacja przed montażem

Miernikiem rezystancji izolacji mierzy się rezystancję każdego odcinka maty jeszcze w pudełku. Wynik porównuje się z kartą produktu tolerancja zwykle wynosi ±10%. Wartość tę wpisuje się do protokołu odbioru, bo będzie potrzebna po zakończeniu wszystkich prac. Zanotować trzędzież: rezystancję przewodu grzejnego w omach, rezystancję izolacji w megaomach, datę pomiaru i warunki (temperatura otoczenia).

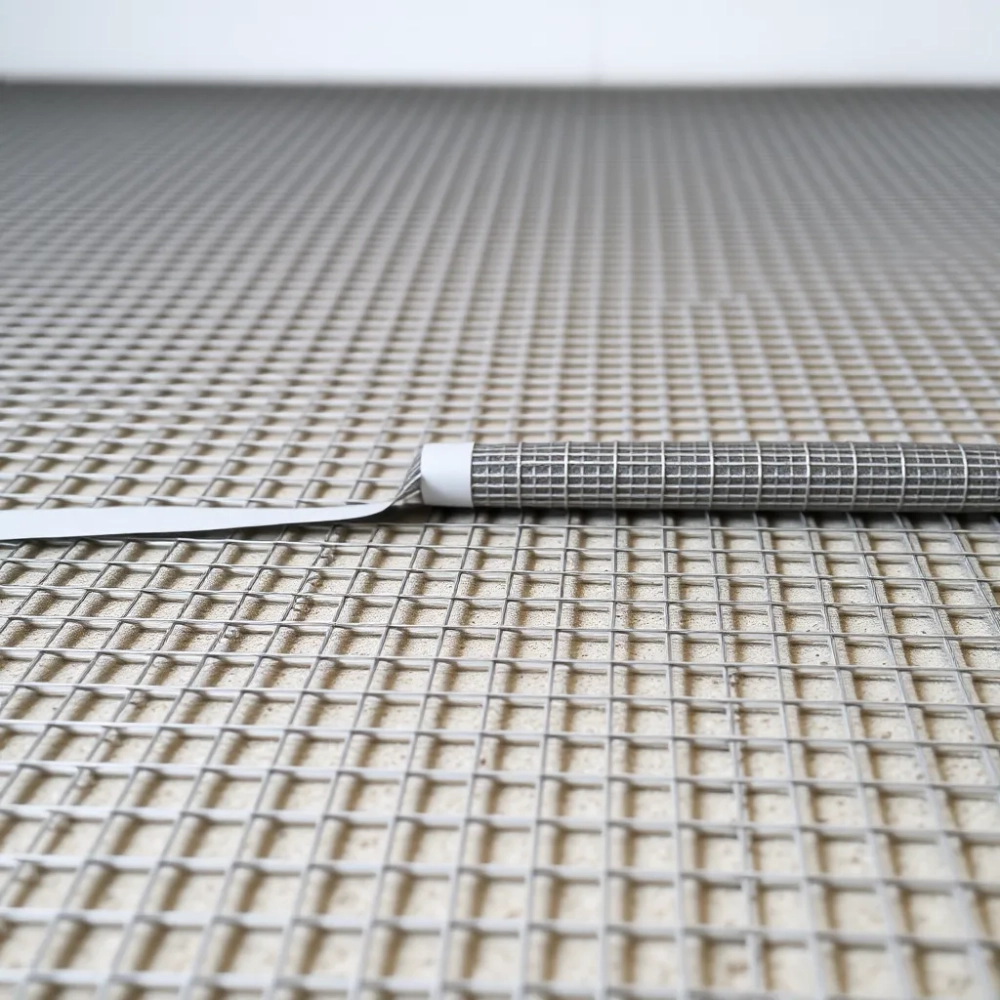

Krok 2. Rozkładanie maty na izolacji

Matę rozkłada się siatką do dołu, kablem do góry, zgodnie z rysunkiem projektu. Cięcie siatki jest dozwolone kabla grzejnego pod żadnym pozorem. Siatkę można obracać o 180° lub 90°, by ułożyć kolejny pas obok poprzedniego. Kabel mocuje się krótkimi paskami taśmy klejącej lub kołkami dystansowymi, ale nigdy wkrętami te przebijają izolację.

Krok 3. Ułożenie czujnika podłogowego

Czujnik w rurce ochronnej umieszcza się między dwoma przewodami grzejnymi, w odległości 1-2 cm od kabla, dokładnie w połowie meandru. Koniec rurki zamyka się korkiem, by klej nie wciekł do środka. Trasę rurki prowadzi się łagodnymi łukami, bez ostrych zagięć, by dało się ewentualnie wymienić czujnik bez kucia podłogi.

Krok 4. Pomiar rezystancji w trakcie montażu

Po rozłożeniu maty, ale przed nałożeniem kleju, ponownie mierzy się rezystancję. Wartość powinna być taka sama jak w kroku 1, z dokładnością do ±5%. To ostatni moment, by wykryć uszkodzenie izolacji spowodowane przypadkowym przecięciem, przetarciem lub zbyt mocnym dociśnięciem krawędzi.

Krok 5. Podłączenie maty do termostatu

Podłączenie wykonuje elektryk z uprawnieniami SEP do 1 kV. Przewody zimne maty, żyła grzejna oraz przewód ochronny (PE) wprowadza się do puszki podtynkowej termostatu. Termostat podłącza się do rozdzielni przez wyłącznik różnicowoprądowy 30 mA i zabezpieczenie nadprądowe C16 A lub B16 A zależnie od mocy obwodu. Schemat podłączenia dostarcza producent w instrukcji i trzeba ściśle go przestrzegać.

Krok 6. Pokrycie maty warstwą kleju

Klej elastyczny klasy C2TE S1, przeznaczony do ogrzewania podłogowego, nakłada się pacą zębatą 8-10 mm bezpośrednio na matę. Minimalna grubość warstwy nad kablem powinna wynosić 5-8 mm, by ciepło rozchodziło się równomiernie, a kabel miał wystarczającą ochronę mechaniczną. Unika się intensywnego rozcierania kleju po macie siatka wzmacniająca powinna pozostać w warstwie klejowej.

Krok 7. Układanie płytek i fugowanie

Płytki układa się na świeżej warstwie kleju, z zachowaniem szczelin dylatacyjnych przy ścianach. Fugowanie rozpoczyna się po związaniu kleju, zwykle po 24-48 godzinach. Fugę elastyczną warto wprowadzić w szczeliny, by kompensowała ruchy termiczne podłogi.

Krok 8. Końcowy pomiar rezystancji i rozruch

Po całkowitym związaniu kleju (zwykle 7-14 dni zależnie od producenta) wykonuje się trzeci pomiar rezystancji. Wynik wpisuje się do protokołu i porównuje z dwoma wcześniejszymi. Pomiar końcowy stanowi bazę do reklamacji gwarancyjnych jest to dokument bezcenny przy ewentualnej awarii.

Pomiar rezystancji i bezpieczne podłączenie maty do termostatu

Rezystancja izolacji maty grzewczej powinna wynosić co najmniej 10 MΩ przy napięciu probierczym 500 V DC, a najczęściej przekracza 100 MΩ. Wartość rezystancji przewodu grzejnego oblicza się z prawa Ohma: dla maty 450 W przy 230 V rezystancja wynosi R = U² / P, czyli około 117 Ω.

Trzy pomiary rezystancji z różnych etapów montażu nie są kwestią formalną. Bez pomiaru wyjściowego nie da się udowodnić, że uszkodzenie powstało w trakcie montażu, a nie eksploatacji. Gwarancja zależy od tego pojedynczego dokumentu.

Podłączenie elektryczne odbywa się w stanie beznapięciowym. Po wyłączeniu zasilania i sprawdzeniu braku napięcia próbnikiem, przewody łączone są z zaciskami termostatu: L (faza), N (neutralny), PE (ochronny). Termostaty programowalne i WiFi wymagają dodatkowego zasilania L i N, dlatego puszka podtynkowa musi mieć odpowiednio dużą głębokość minimum 60 mm.

Harmonogram wygrzewania ogrzewania podłogowego po montażu

Po trzecim pomiarze rezystancji przychodzi moment rozruchu, którego wielu montażystów unika. Wygrzewanie polega na powolnym podnoszeniu temperatury maty o 5-7°C dziennie, aż do docelowej wartości 26-28°C na termostacie. Taki schemat pozwala wilgoci resztkowej z wylewki i kleju odparować stopniowo, bez ryzyka mikropęknięć.

Wygrzewanie trwa zwykle 7 dni w przypadku płytek 30 × 30 cm, a nawet 14 dni przy grubszych płytkach 60 × 60 cm i kamieniu naturalnym. Po tym okresie termostat można przełączyć na normalny tryb pracy: komfortową temperaturę podłogi w przedziale 26-29°C dla łazienki, 24-26°C dla kuchni i przedpokoju.

Dlaczego tak ważne jest stopniowe podnoszenie? Klej cementowy i wylewka zawierają wodę zarobową, która w pierwszych tygodniach intensywnie odparowuje. Gwałtowne rozgrzanie do pełnej mocy powoduje skoki ciśnienia pary wodnej, które mogą odspoić płytki lub spowodować odbarwienia w fugach. Statystycznie najwięcej usterek ogrzewania podłogowego pod płytkami pojawia się w pierwszym miesiącu eksploatacji.

Najczęstsze błędy przy montażu maty grzewczej pod płytki

Lista grzechów montażysty zaczyna się od braku pomiaru rezystancji, a kończy na uruchomieniu maty pełną mocą przed związaniem kleju. Pomiędzy tymi dwoma skrajnościami kryje się kilka subtelnych błędów, których skutki widać dopiero po miesiącach.

Dziesięć powtarzanych błędów

• Pominięcie pomiaru rezystancji izolacji przed montażem.
• Cięcie kabla grzejnego „żeby się zmieścił".
• Mocowanie maty wkrętami lub gwoździami.
• Umieszczanie czujnika podłogowego bezpośrednio przy kablu grzejnym.
• Układanie maty pod meblami bez nóżek minimum 20 mm.
• Brak szczelin dylatacyjnych przy ścianach w pomieszczeniach powyżej 20 m².
• Zastosowanie zwykłego kleju C1 zamiast elastycznego C2TE S1.
• Mocowanie płytek bezpośrednio na macie bez warstwy klejowej.
• Podłączenie maty do termostatu bez wyłącznika różnicowoprądowego 30 mA.
• Włączenie maty pełną mocą w dniu zakończenia klejenia.

Mata ułożona pod zabudową bez odpowiedniej wentylacji blokuje oddawanie ciepła. Kabel musi oddać energię, więc jeśli termostat tego nie reguluje, a mata nie ma gdzie odprowadzić ciepła, dochodzi do przegrzania i uszkodzenia izolacji najczęstszej przyczyny awarii w pierwszych pięciu latach eksploatacji.

Sterowanie i termostat wybór i kryteria

Termostat to nie ozdoba ścienna to mózg instalacji. Jego zadanie polega na utrzymywaniu komfortowej temperatury podłogi, optymalizacji zużycia energii i ochronie maty przed przegrzaniem. Czujnik podłogowy umieszczony w rurce ochronnej dostarcza informacji zwrotnej o rzeczywistej temperaturze tuż przy macie.

Na rynku funkcjonują trzy kategorie termostatów:

Czujnik podłogowy jest ważniejszy niż czujnik powietrzny w łazienkach z krótkim czasem przebywania. Reaguje szybciej, nie wymaga kompensacji temperatury ścian i zapobiega przegrzewaniu podłogi, gdy pomieszczenie chłodzi się przez otwarte okno. W sypialni warto z kolei uwzględnić czujnik powietrzny, by komfort cieplny dostosowywał się do ogólnej temperatury.

Większość nowoczesnych termostatów obsługuje algorytm PWM, czyli modulację mocy. Termostat sam dozuje prąd, by utrzymać stałą temperaturę podłogi, zamiast cyklicznie włączać i wyłączać matę. Dla użytkownika oznacza to mniejsze zużycie energii i dłuższą żywotność elementu grzejnego.

Koszt i opłacalność: maty, montaż i eksploatacja

Całkowity budżet projektu składa się z trzech pozycji: zakupu maty, robocizny oraz eksploatacji. Pominięcie robocizny to iluzja oszczędności samodzielny montaż jest możliwy technicznie, ale podłączenie elektryczne i tak wymaga elektryka z uprawnieniami, a ewentualny błąd niweluje całą oszczędność.

Koszt eksploatacji przy średniej cenie energii 0,75 zł/kWh i użytkowaniu 4 godzin dziennie przez 7 miesięcy grzewczych wynosi od 0,5 zł do 1,0 zł za metr kwadratowy powierzchni grzewczej miesięcznie. Łazienka 2,5 m² to wydatek rzędu 17-26 zł miesięcznie mniej niż jedno wyjście do kawiarni.

Zwrot z inwestycji zależy od tego, czy mata zastępuje grzejnik elektryczny, konwektorowy czy podłogowy wodny. W pierwszym przypadku oszczędność idzie od razu, w drugim zaczyna narastać po 5-7 latach, gdy cena rocznego przeglądu instalacji wodnej przewyższa oszczędność na prądzie.

FAQ praktyczne

Jaka moc maty pod płytki w łazienkę? Standardem jest 150-180 W/m², w małych łazienkach można podnieść do 200 W/m².

Pod jakie płytki można układać matę? Pod płytki ceramiczne, gresowe, kamienne i klinkierowe, o grubości zwykle nieprzekraczającej 15 mm dla optymalnego przewodzenia ciepła.

Czy montaż maty grzewczej pod płytki to projekt dla amatora? Rozkładanie maty tak, podłączenie elektryczne już nie tu potrzebne są uprawnienia SEP do 1 kV.

Jaka jest żywotność maty? Producenci udzielają gwarancji 10-25 lat, realna żywotność przekracza 30 lat przy prawidłowym montażu i eksploatacji.

Czy mata grzewcza może być jedynym źródłem ciepła? W dobrze zaizolowanych budynkach tak, o ile łączna moc pokrywa zapotrzebowanie cieplne pomieszczenia (zwykle wymaga to większych powierzchni grzewczych).

Checklisty do wydruku

Przed rozpoczęciem montażu

• Zmierzono rezystancję maty w pudełku, wynik zapisany.
• Sporządzono projekt rozmieszczenia z zaznaczoną trasą czujnika.
• Przygotowana puszka podtynkowa pod termostat, minimum 60 mm.
• Wydzielony obwód z RCD 30 mA i zabezpieczeniem nadprądowym.
• Izolacja termiczna XPS lub EPS docięta i ułożona.

Po zakończeniu montażu

• Trzeci pomiar rezystancji wykonany, zgodny z dwoma wcześniejszymi w granicach tolerancji.
• Termostat podłączony i przetestowany.
• Rozruch według harmonogramu wygrzewania dzień po dniu.
• Karta gwarancyjna wypełniona i podpisana przez instalatora.
• Schemat rozmieszczenia oraz protokoły pomiarów wpięte do dokumentacji domu.

Montaż maty grzewczej pod płytki nie jest techniką rocket science, ale wymaga szacunku do fizyki: prąd, ciepło i wilgoć wchodzą tu w specyficzną interakcję. Pomiar rezystancji w trzech krokach, wygrzewanie dzień po dniu, klej elastyczny oraz elektryk z uprawnieniami stanowią cztery filary bezpieczeństwa, które zamykają temat komfortowej, trwałej podłogi na długie lata.

Przygotowane materiały warto zweryfikować w lokalnym sklepie lub porównywarce sprawdzenie dostępności konkretnych mocy i aktualnych cen pozwoli dobrać matę do planowanej powierzchni bez niespodzianek montażowych.

Źródła danych i norm: norma PN-HD 60364 (instalacje elektryczne niskiego napięcia), PN-EN 60335-2-96 (bezpieczeństwo elektrycznych mat grzewczych), karty katalogowe producentów mat grzewczych dostępne na ich stronach internetowych, dane techniczne XPS 300 i EPS 100 038 publikowane przez ITB, koszty eksploatacji oparte na średniej cenie energii elektrycznej GUS i taryfie G11 dla gospodarstw domowych (www.gus.pl, www.ure.gov.pl).
