Pionowa ściana z paneli fotowoltaicznych: czy to się naprawdę opłaca?

Gdy dach odmawia współpracy, pionowa ściana potrafi oddać 60-70% uzysku połaciowej instalacji, a przy okazji zwolnić 25-30% powierzchni, którą wcześniej blokowały panele. Montaż paneli na ścianie pionowej to temat, w którym krzyżują się fizyka promieniowania, wentylacja elewacji i paragrafy §225 Warunków Technicznych, więc sucha instrukcja typu „przykręć i podłącz” nie wystarczy. Poniżej znajdziesz konkretne liczby, schemat warstw elewacji wentylowanej oraz uczciwe zestawienie wad i zalet, dzięki czemu łatwiej ocenisz, czy pionowa fotowoltaika sprawdzi się w Twojej inwestycji.

• Kiedy pionowa elewacja PV bije dach na głowę
• Elewacja wentylowana pod panele jak działa szczelina
• Systemy mocowania paneli na ścianie mechaniczne czy klejone
• Wymogi prawne i odporność ogniowa pionowej fotowoltaiki
• Koszty, ROI i uczciwa lista ograniczeń
• Kiedy pionowa elewacja PV ma największy sens

Kiedy pionowa elewacja PV bije dach na głowę

Klasyczny dach skośny pod kątem 30-40° i azymutem południowym wciąż pozostaje punktem odniesienia, bo przyjmuje promieniowanie niemal prostopadle przez większość roku. Ściana pionowa o ekspozycji południowej odbiera go pod kątem 90°, co w skali rocznej przekłada się na wspomniane 60-70% uzysku dachu, natomiast ściana wschodnia lub zachodnia spada już do około 50%. Różnica nie bierze się z magii, lecz z cosinusa kąta padania, bo natężenie promieniowania na powierzchni zależy od cosθ, a θ dla pionu i słońca w zenicie wynosi właśnie 90°.

Rozeznanie azymutu i wysokości górowania słońca w danej lokalizacji pozwala jednak znaleźć nisze, w których ściana deklasuje dach. Przy azymucie odchylonym o ponad 45° od południa tradycyjna połać traci więcej niż pionowa elewacja, bo moduły dachowe o stałym kącie nie nadążają za sezonowym przesunięciem zenitu. Na elewacji wschodniej panele pracują intensywnie rano, kiedy sieć ma niższe obciążenie i wyższą cenę energii, co w rozliczeniu godzinowym potrafi zrównać przychód z instalacją południową.

Sprawdza się to zwłaszcza w budynkach komercyjnych, biurowcach i halach o wysokości powyżej 25 m, gdzie dach bywa zaśmiecony urządzeniami HVAC lub ograniczony nośnością stropodachu. Modernizacje obiektów zabytkowych, w których konserwator zabrania ingerencji w pokrycie, też kierują uwagę inwestora na elewację. Każdy z tych scenariuszy łączy jedno: ograniczona lub zerowa opcja dachowa, a jednocześnie potrzeba zwiększenia autokonsumpcji bez zajmowania gruntu.

Tabela 1. Roczny uzysk kWh/kWp dla typowych ekspozycji (Polska centralna)

Liczby pochodzą z typowych modeli PVGIS dla Warszawy i Łodzi przy module mono PERC 400 W oraz sprawności systemu 85%. W praktyce każda elewacja wymaga osobnej symulacji z uwzględnieniem zacienienia od sąsiednich brył, kominów i balkonów, bo jeden głęboki cień potrafi obciąć łańcuch o 25%.

Elewacja wentylowana pod panele jak działa szczelina

Elewacja wentylowana to układ warstw, w którym okładzina lub moduły PV oddziela od muru szczelina powietrzna o minimalnej grubości 20 mm, najczęściej 40-60 mm. Powietrze wchodzi przez otwory na dole, nagrzewa się od promieniowania słonecznego i ucieka górą, tworząc ciąg kominowy. Ten ruch usuwa wilgoć techniczną z muru oraz, co ważniejsze dla modułów, odprowadza ciepło z ich spodniej strony.

Moduł fotowoltaiczny traci około 0,3-0,4% mocy na każdy stopień Celsjusza powyżej 25°C, więc nawet kilka stopni różnicy robi różnicę w uzysku. Swobodny konwekcyjnie obieg powietrza w szczelinie utrzymuje temperaturę back-sheetu o 3-5°C niżej niż w montażu bezpośrednim na ścianie, a to w skali roku daje dodatkowe 3-5% energii. Mechanizm jest prosty: lżejsze, chłodniejsze powietrze wciągane od dołu wypiera cieplejsze, więc radiator działa pasywnie bez wentylatorów.

Szczelina wymaga ciągłości na całej wysokości elewacji, bo każde przewężenie mostkuje termicznie i tworzy kieszeń ciepłą. W praktyce projektanci dzielą ścianę na pasy o szerokości modułu (zwykle 1,0-1,1 m) i zapewniają 15-20 cm przerwy technicznej co trzy kondygnacje. Bez tego obieg powietrza zwalnia, a uzysk termiczny i energetyczny spada.

Systemy mocowania paneli na ścianie mechaniczne czy klejone

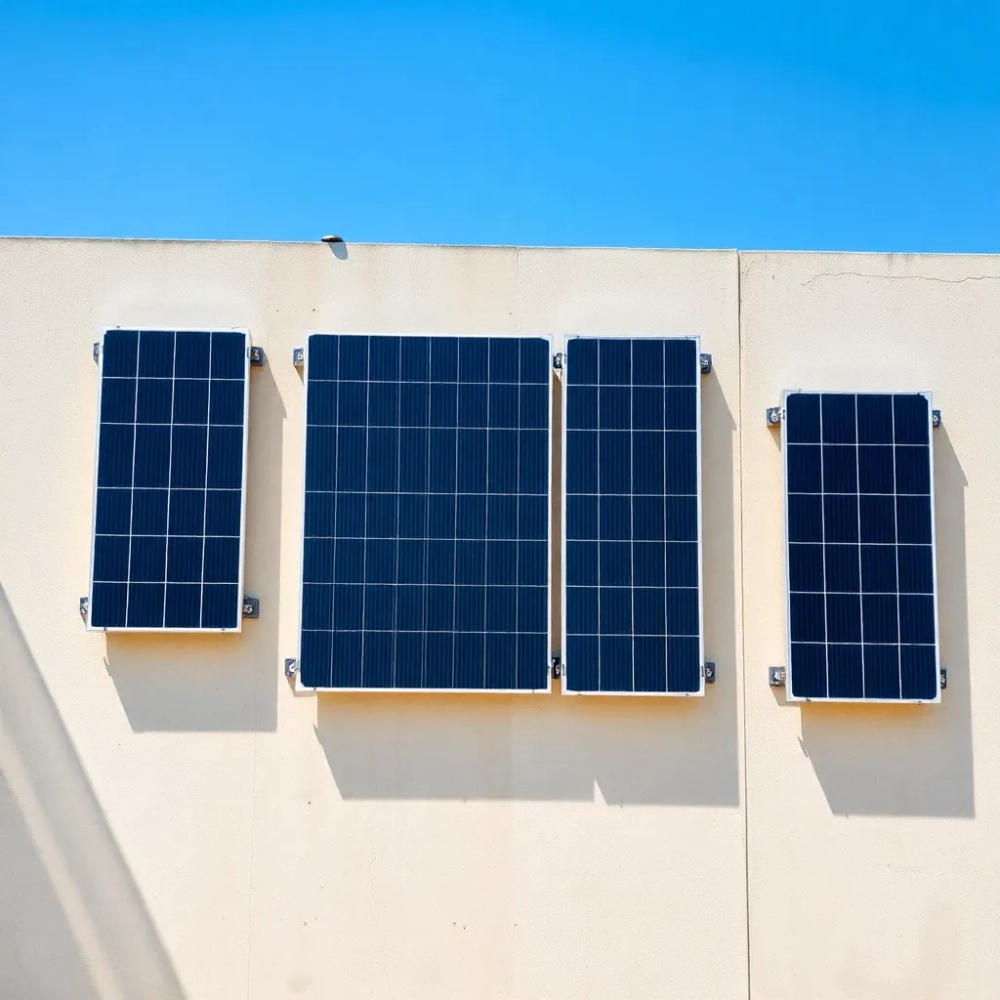

Montaż mechaniczny opiera się na klemach ze stali nierdzewnej lub aluminium, które chwytają ramę modułu od góry i dołu, a śruby przechodzą przez profil rusztu. Rozwiązanie sprawdza się przy modułach ramkowych o grubości 30-40 mm, bo rama sztywno przenosi obciążenia wiatrem i śniegiem na konsolę. W strefie wiatrowej W1 i W2 typowy uchwyt przenosi siłę ssącą do 2,4 kN, a w strefie W3 do 3,5 kN bez trwałego odkształcenia.

Montaż klejony (BIPV Building Integrated Photovoltaics) eliminuje ramę i widoczne klemy. Moduły bezramkowe ze szkła hartowanego 4-6 mm łączy się z podkonstrukcją klejem strukturalnym na bazie silikonu lub poliuretanu, a prąd zbiera taśma przewodząca wklejona między sąsiednimi szybami. To rozwiązanie wymaga czystego warsztatu, kontrolowanej wilgotności i certyfikowanego kleju, bo każdy błąd przygotowania powierzchni kończy się odspojeniem po 2-3 cyklach termicznych.

Tabela 2. Mocowanie mechaniczne vs. klejone BIPV

Montaż mechaniczny wybierz przy klasie korozyjności C1-C3 i module ramkowym, a także zawsze wtedy, gdy zależy Ci na tanim serwisie i możliwości wymiany jednego modułu bez demontażu całej ściany. Klejenie sprawdza się w obiektach klasy C4-C5 (nadbrzeża, przemysł chemiczny) i tam, gdzie wymagana jest niepalność A1 bez żadnych elementów z tworzywa, bo rama aluminiowa w klejonym systemie zostaje ukryta.

Materiały rusztu co wytrzyma, co rdzewieje, co kosztuje

Aluminium 6063 T66 dominuje w lekkich konstrukcjach do 30 m wysokości, waży 2,6-2,8 kg/m profilu i nie wymaga dodatkowej antykorozji, bo samo tworzy warstwę tlenku. Stal Magnelis® (powłoka cynkowo-magnezowa 25-35 µm) wytrzymuje klasę korozyjności C4, waży 7,8 kg/m, ale wymaga cięcia bez iskier, bo uszkodzenie powłoki otwiera drogę korozji. Stal nierdzewna AISI 304/316 kosztuje trzy razy tyle co aluminium i stosuje się ją tylko przy klasie C5 lub w strefach zagrożonych pożarem, gdzie liczy się każdy gram stali bez powłoki organicznej.

Tabela 3. Materiały rusztu nośnego

Wybór materiału wpływa nie tylko na cenę, lecz także na dobór łączników. Aluminium łączy się ze sobą śrubami ze stali nierdzewnej A2, bo kontakt aluminium z cynkiem lub stalą czarną tworzy parę galwaniczną i przyspiesza korozję o 3-5 razy. W strefach nadmorskich konieczne jest stosowanie przekładek EPDM między różnymi metalami.

Wymogi prawne i odporność ogniowa pionowej fotowoltaiki

Polskie Warunki Techniczne (§225 WT 2019 z późn. zm.) wymagają, aby okładzina elewacyjna w budynku powyżej 25 m lub w strefie pożarowej ZL nie odpadała pod wpływem ognia przez co najmniej 120 minut. W praktyce oznacza to certyfikat NRO (Nierozprzestrzeniający Ognia) wg PN-EN 13501-1 klasy A2-s1,d0 lub wyższej dla całego systemu, nie tylko samego modułu. Brak tego dokumentu oznacza odmowę odbioru przez rzeczoznawcę ds. ppoż.

Dyrektywa EPBD (2010/31/UE) oraz polska implementacja nakłada od 2027 roku obowiązek montażu OZE na budynkach użyteczności publicznej o powierzchni użytkowej powyżej 250 m², a pionowa elewacja bywa jedyną opcją ze względu na konstrukcję lub konserwatora zabytków. Dodatkowo §329 WT ogranicza współczynnik przenikania ciepła ściany zewnętrznej do Uc(max) = 0,20 W/m²K od 2021 roku, więc izolacja w elewacji wentylowanej musi mieć 18-22 cm wełny lub 14-16 cm PIR-u.

Uwaga: w budynkach >25 m projekt konstrukcyjny elewacji z panelami PV musi zawierać obliczenia na ssanie wiatru wg PN-EN 1991-1-4 oraz sprawdzenie nośności kotew w podłożu metodą pull-out. Samo oświadczenie wykonawcy nie wystarczy, bo odpowiedzialność za odpadnięcie elementów elewacji ponosi właściciel obiektu przez 10 lat od odbioru.

Zgodnie z normą PN-EN 50549-1 inwerter musi spełniać wymagania interfejsu sieci dystrybucyjnej, a zabezpieczenia po stronie DC zabezpieczają przed łukiem elektrycznym (AFCI) oraz przepięciem typu II. Na elewacji od strony południowej napięcie obwodu otwartego rośnie powyżej znamionowego o 12-18% w mroźny, słoneczny dzień, co trzeba uwzględnić przy doborze przekroju przewodu i zabezpieczeń stringu.

Koszty, ROI i uczciwa lista ograniczeń

Pionowa elewacja fotowoltaiczna kosztuje więcej niż dachowa instalacja, bo dochodzi podkonstrukcja elewacji wentylowanej oraz wyższe stawki robocizny. Cena kompletu moduł + ruszt + montaż + okablowanie oscyluje między 850 a 1400 zł/kWp w zależności od wybranej technologii, a dachowa to zwykle 4500-6000 zł/kWp, więc elewacja bywa droższa o 30-50%. Jednocześnie zyskujesz 25-30% powierzchni, której dach nie oferuje, oraz poprawiasz estetykę bryły, co przy obiektach komercyjnych winduje stawkę najmu o 4-8%.

Z mojego doświadczenia w audytach elewacji biurowych wynika, że najczęstszą przyczyną opóźnień inwestycji jest brak projektu zamiennego elewacji w prawidłowej ścieżce administracyjnej, a nie sama technologia.

Przykładowa kalkulacja dla biurowca klasy A w Warszawie: ściana południowa 500 m², moduły 400 W full black, 180 kWp, uzysk roczny 122 000 kWh, autokonsumpcja 75% przy cenie energii 0,85 zł/kWh, koszt inwestycji 1 100 000 zł, roczny przychód z oszczędności + sprzedaży nadwyżki około 96 000 zł, prosty zwrot z inwestycji 11,5 roku. Bez dotacji z programu „Mój Prąd" czas ten spada do 8-9 lat, bo instalacja o mocy do 50 kWp kwalifikuje się do dofinansowania do 50% kosztów kwalifikowanych.

Uczciwa lista ograniczeń jest krótka, ale konkretna. Niższy uzysk zimą wynika z niskiego kąta słońca, które w grudniu góruje na 15° nad horyzontem w Warszawie, więc promieniowanie pada na pion prawie stycznie. Zależność od azymutu oznacza, że ściana północna nie ma sensu, bo daje poniżej 20% uzysku południa. Wyższy koszt podkonstrukcji 30-50% względem dachu wymaga dłuższego ROI. Ograniczona liczba certyfikowanych ekip montażowych, bo elewacja wentylowana wymaga uprawnień budowlanych, nie tylko elektrycznych.

Zysków natomiast nie widać na pierwszy rzut oka, a warto je znać. Samoczyszczenie modułów pionowych przez deszcz jest skuteczniejsze niż na dachu 35°, bo brud spływa po szkle, a nie zalega pod ramą. Brak obciążenia śniegiem w zimie, bo śnieg nie utrzymuje się na pionie. Ochrona przed gradem działa lepiej niż na dachu płaskim, bo grad odbija się od powierzchni zamiast uderzać prostopadle. Estetyka full black wpisuje się w aktualne trendy architektoniczne i pozwala uzyskać lepszą klasyfikację BREEAM lub LEED.

Checklist przed podjęciem decyzji

• Azymut ściany w zakresie 90-270° (południe ± kąt tolerancji).
• Brak zacienienia w godzinach 9:00-15:00 przez sąsiednie budynki i drzewa.
• Nośność ściany potwierdzona projektem konstrukcyjnym (zwykle ≥ 25 kg/m² dla rusztu aluminiowego).
• Klasa korozyjności środowiska zgodna z materiałem rusztu.
• Pozwolenie na budowę lub zgłoszenie zamiennego projektu elewacji.
• Certyfikat NRO modułów i całego systemu mocowań.
• Współczynnik Uc ściany ≤ 0,20 W/m²K po uwzględnieniu izolacji.
• Umowa serwisowa obejmująca przegląd co 12 miesięcy.
• Planowane dofinansowanie (Mój Prąd, ulga termomodernizacyjna, programy lokalne).
• Audyt zacienienia w PVGIS lub podobnym narzędziu z rozdzielczością godzinową.

Kiedy pionowa elewacja PV ma największy sens

Biurowce klasy A i B w centrach miast, gdzie dach zajmują centrale wentylacyjne i panele oddymiania, a ściany południowe i zachodnie mają kilkaset metrów kwadratowych wolnej powierzchni. Hale produkcyjne z elewacją z płyt warstwowych powyżej 8 m wysokości, gdzie elewacja wentylowana jednocześnie poprawia izolacyjność i generuje prąd. Szkoły, szpitale i urzędy o powierzchni użytkowej powyżej 250 m², na które od 2027 roku nałoży obowiązek montażu OZE znowelizowana dyrektywa EPBD. Budynki zabytkowe z zakazem ingerencji w dach, gdzie elewacja tylna lub wewnętrzna pozostaje jedyną opcją.

Unikaj natomiast ścian z licznymi otworami okiennymi (zysk spada o 35-50%), budynków z agresywnym środowiskiem (C5) i materiałem rusztu aluminiowego oraz obiektów o konstrukcji stalowej bez dodatkowej izolacji termicznej, bo mostki cieplne zredukują zysk energetyczny.

Najczęstsze pytania inwestorów

Czy ściana północna ma w ogóle sens? Przy azymucie 350-10° uzysk spada poniżej 200 kWh/kWp rocznie, więc inwestycja zwraca się dłużej niż 25 lat, chyba że zależy Ci na wyrównaniu autokonsumpcji w ciągu dnia lub spełnieniu wymogu formalnego OZE.

Co z zacienieniem od sąsiedniego budynku? Jeden moduł zacieniony w stringu obniża wydajność całego łańcucha, bo prąd płynie przez najsłabsze ogniwo. Rozwiązaniem są mikroinwertery lub optymalizatory mocy, które izolują każdy panel kosztem 250-400 zł za sztukę.

Ile waży taka elewacja? Komplet (moduły + ruszt aluminiowy + izolacja) to 80-120 kg/m², a stalowy ruszt zwiększa masę o 30-40%. Przy modernizacji starego budynku konieczna jest ekspertyza konstruktora.

Jak konserwować panele na ścianie? Mycie raz na 12 miesięcy miękką szczotką i wodą demineralizowaną wystarczy, bo pion eliminuje 80% zabrudzeń organicznych typu ptasie odchody i pyłki. Inspekcja wizualna termowizją wykrywa hotspoty, zanim uszkodzą cały moduł.

Skontaktuj się z projektantem elewacji z uprawnieniami budowlanymi, by zweryfikował nośność ściany, klasę korozyjności i możliwość uzyskania odstępstwa od MPZP w zakresie kolorystyki lub cofnięcia lica. Dobór technologii (ramkowa mechaniczna vs. szklana klejona) wymaga wcześniejszego audytu ppoż i rozmowy z rzeczoznawcą, a dopiero potem wyceny od wykonawcy. Bezpłatna konsultacja obejmująca symulację uzysku w PVGIS i wstępny dobór systemu zajmuje zwykle dwa dni robocze.
