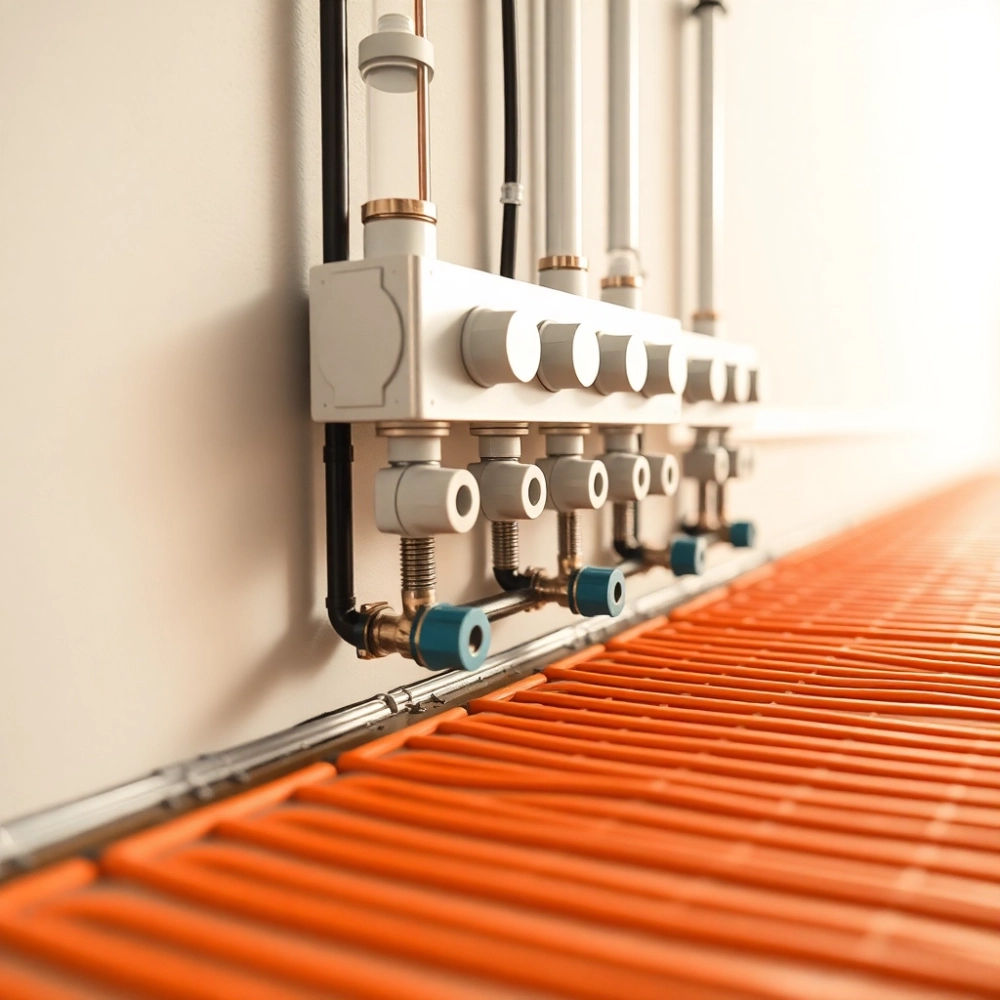

Na jakiej wysokości rozdzielacz do podłogówki? Konkretne wymiary i zasady montażu

Masz rury podłogówki już w wylewce, ściany otynkowane i nagle okazuje się, że rozdzielacz wisi w miejscu, gdzie stanie pralka albo wisi 30 cm nad posadzką, więc obsługa graniczy z akrobatyką. Na jakiej wysokości rozdzielacz do podłogówki powinien się znaleźć, dyktuje nie kaprys wykonawcy, lecz fizyka przepływu, dostęp serwisowy i komfort eksploatacji na kolejne 20-30 lat. �le ulokowany węzeł potrafi kosztować kilka tysięcy złotych, bo oznacza kucie świeżej posadzki, przestawianie pionów albo demontaż zabudowy meblowej.

• Najlepsze miejsce na rozdzielacz podłogówki w domu
• Rozdzielacz natynkowy czy podtynkowy? Porównanie rozwiązań
• Jak podłączyć rozdzielacz do podłogówki krok po kroku
• Najczęstsze błędy przy montażu rozdzielacza podłogówki
• Dobór rozdzielacza do powierzchni i liczby obwodów
• Serwis i konserwacja rozdzielacza
• Checklista przed montażem rozdzielacza

Najlepsze miejsce na rozdzielacz podłogówki w domu

Rozdzielacz, nazywany potocznie „grzebieniem”, to serce układu niskotemperaturowego. Zasysa wodę ze źródła ciepła i rozdziela ją na poszczególne pętle, a następnie zbiera powrót. Każde jego położenie musi spełniać trzy warunki jednocześnie: swobodny dostęp, minimalne straty hydrauliczne i ochronę przed wilgocią. Bez spełnienia tego trójkątu nawet najlepsza instalacja będzie szwankować po dwóch sezonach grzewczych.

Wysokość montażu ma bezpośredni związek z odpowietrzaniem układu. Woda w obiegach podłogowych krąży z prędkością 0,2-0,3 m/s i ma tendencję do uwalniania mikropęcherzyków powietrza, szczególnie przy rozruchu. Odpowietrzniki automatyczne działają sprawniej w najwyższym punkcie instalacji, dlatego rozdzielacz powinien wisieć co najmniej 50 cm nad gotową posadzką, a optymalnie 60-80 cm. Przy zbyt niskim montażu odpowietrzanie trwa wieczność i w pętlach tworzą się korki powietrzne, które studzą strefy podłogi.

Odległość od źródła ciepła wpływa na średnicę rury zasilającej. Pion do rozdzielacza nie powinien przekraczać 6 metrów dla średnicy 25 mm i 10 metrów dla rury 32 mm, przy przepływie około 1500 l/h. Każdy dodatkowy metr wymusza wzrost prędkości wody, a ta rośnie proporcjonalnie do szumów i strat ciśnienia. Jeżeli rozdzielacz ląduje na końcu długiego korytarza, trzeba przeliczyć przekrój rury zasilającej, bo inaczej pompa pracuje na granicy wydajności.

Mokre strefy to absolutny zakaz. Łazienka, pralnia, kotłownia z otwartym obiegiem albo pomieszczenie z wpustem podłogowym stanowią zbyt duże ryzyko zalania skrzynki, nawet tej z pokrywą IP54. Jedno przelanie podczas testu ciśnieniowego albo usterka zaworu zwrotnego potrafi zalać elektronikę sterującą i zrobić zwarcie w sterowniku. Dlatego normy PN-EN 1264 oraz wytyczne większości producentów mówią wprost: rozdzielacz musi znajdować się w pomieszczeniu suchym, o wilgotności poniżej 75%, z wentylacją grawitacyjną lub mechaniczną.

Optymalne lokalizacje w typowym domu 120 m² to kotłownia (jeśli ma minimum 2,5 m² powierzchni i suchą posadzkę), korytarz na parterze przy ścianie nośnej, schowek pod schodami z drzwiami rewizyjnymi albo garderoba przy sypialni. Każda z tych opcji ma inne konsekwencje: kotłownia daje najkrótsze piony i stały dostęp serwisowy, korytarz ułatwia równomierny rozdział pętli na obie kondygnacje, a schowek pod schodami chowa instalację, ale utrudnia codzienną regulację przepływów.

Porównanie pięciu lokalizacji

Rozdzielacz natynkowy czy podtynkowy? Porównanie rozwiązań

Rozdzielacz natynkowy wisi na ścianie i zamyka go szafka metalowa lub maskująca obudowa z płyty MDF. Podtynkowy wchodzi w specjalną kasetę wpuszczaną w ścianę, a jej lico zrównuje się z tynkiem. Wybór determinuje nie tylko estetykę, ale też późniejszy serwis oraz możliwość rozbudowy instalacji o dodatkowe obwody.

Kaseta podtynkowa wymaga decyzji na etapie stanu surowego. Jej montaż wiąże się z wykuciem wnęki o głębokości 11-15 cm i szerokości równej liczbie obwodów pomnożonej przez 5 cm, plus margines. Standardowa kaseta na osiem obwodów zajmuje około 60 cm szerokości i 75 cm wysokości. Wmurowanie kasety w ścianę nośną bywa niemożliwe, bo narusza warstwę nośną, więc konstruktor musi wcześniej wyznaczyć miejsce.

Rozdzielacz natynkowy można powiesić w dowolnym momencie, a jego wymiana albo rozbudowa trwa godziny. Wystarczy konsola montażowa przykręcona do ściany kołkami rozporowymi 10 mm, a potem sama belka rozdzielacza na uchwytach. Takie rozwiązanie sprawdza się w remontach, gdzie ściany są już gotowe i kucie generuje kurz, bałagan i dodatkowe koszty. Jedyną wadą pozostaje widoczna szafka, choć producenci oferują wersje lakierowane na biało, grafitowo albo fornirowane.

Przepływomierze i zawory termostatyczne lepiej działają w wersji natynkowej. Serwisant widzi całą belkę, może odczytać wartość przepływu na rotametrze bez otwierania obudowy i od razu dokręcić kluczem niezbędny obwód. W kasecie podtynkowej drobne regulacje wymagają zdjęcia ramki, a w wąskich wnękach klucz płaski nie mieści się pod kątem prostym.

Kaseta podtynkowa przegrywa z punktu widzenia termodynamiki. Ściana wokół kasety to mostek termiczny o grubości 15 cm, przez który ucieka 15-25 W mocy grzewczej w trybie ciągłym. W energooszczędnym domu pasywnym ten mostek potrafi obniżyć temperaturę wewnętrzną ściany o 1-2°C i wywołać punkt rosy. Dlatego w domach o niskim zapotrzebowaniu na ciepło (poniżej 50 W/m²) rekomendowane są wyłącznie szafki natynkowe z przekładką termoizolacyjną XPS od strony muru.

Koszt obu rozwiązań różni się znacząco. Kaseta podtynkowa ze stali nierdzewnej to wydatek 250-450 PLN plus robocizna 600-900 PLN, natomiast konsola natynkowa ze szafką lakierowaną kosztuje 180-350 PLN z montażem 200-400 PLN. W przeliczeniu na całą instalację podłogówki w domu 120 m² różnica sięga 2-4 tysięcy PLN, ale oszczędność na montażu podtynkowym wraca w postaci gorszego komfortu obsługi przez następne dekady.

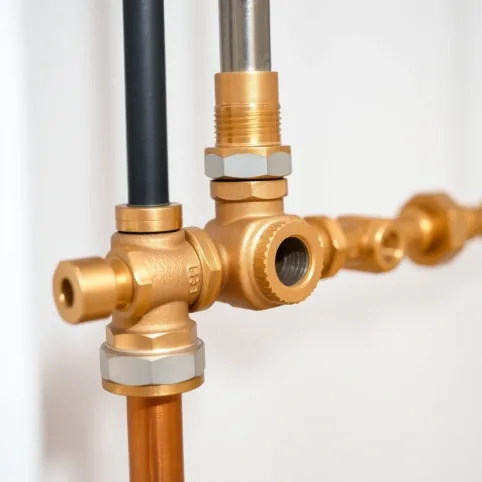

Jak podłączyć rozdzielacz do podłogówki krok po kroku

Podłączenie rozdzielacza do źródła ciepła to pięć kolejnych etapów, z których każdy wymaga innego narzędzia i innego sprawdzenia szczelności. Pominięcie jednego ogniwa kończy się albo nieszczelnością po sezonie, albo zapowietrzonymi pętlami w środku zimy. Poniższa kolejność wynika z fizyki przepływu wody i zasady minimalizowania naprężeń w rurach.

Etap 1: zasilanie z rozdzielacza źródła. Od kotła, pompy ciepła albo węzła cieplnego prowadzi rurę zasilającą o średnicy zależnej od mocy szczytowej. Przy instalacji do 12 kW wystarczy rura 28 mm PERT/AlPEX w izolacji 13 mm, przy większych mocach przechodzi się na 32 mm. Połączenie wykonuje się złączkami skręcanymi z uszczelką EPDM, a kluczem dynamometrycznym dokręca momentem 35-40 Nm. Zbyt mocne dokręcenie rozgniata uszczelkę i powoduje mikroszczeliny, które ujawniają się dopiero przy próbie 6 barów.

Etap 2: rura zasilająca i powrotna. Belka rozdzielacza ma dwie strony: górną z zasilaniem (zawory termostatyczne lub regulacyjne) i dolną z powrotem (przepływomierze). Rura zasilająca wchodzi do belki od góry przez kształtkę z nyplem 1", powrotna od dołu identycznym złączem. Odległość między rurami przy ścianie musi wynosić co najmniej 4 cm, by izolacja termiczna nie była ściśnięta i nie tworzyła mostka.

Etap 3: montaż zaworów termostatycznych. Na zasilaniu każdego obwodu montuje się zawór z siłownikiem termoelektrycznym albo ręcznym pokrętłem. Siłownik reaguje na sygnał ze sterownika i dławi przepływ proporcjonalnie do temperatury pokojowej. Zawory termostatyczne pozwalają zredukować moc pętli w strefie nasłonecznionej o 20-30%, co w słoneczny dzień oszczędza realne kilowatogodziny. Kluczowe jest zachowanie kierunku przepływu wskazanego strzałką na korpusie zaworu.

Etap 4: odpowietrzniki automatyczne. Na końcówkach belki rozdzielacza, w najwyższym punkcie, montuje się odpowietrzniki pływakowe. Ich zadanie polega na usuwaniu mikropęcherzyków, które normalnie gromadzą się w najwyższym punkcie układu. Odpowietrznik działa na zasadzie pływaka: gdy poziom wody opada, otwiera zawór igłowy i wypuszcza powietrze, a po jego usunięciu zamyka wypływ. Pominięcie odpowietrznika powoduje, że pętla nagrzewa się nierównomiernie i trzeba ręcznie odpowietrzać układ dwa razy w roku.

Etap 5: próba ciśnieniowa. Po napełnieniu układu wodą lub sprężonym powietrzem (maksymalnie 6 barów) obserwuje się manometr przez 30 minut. Spadek ciśnienia powyżej 0,2 bara sygnalizuje nieszczelność. W budynkach mieszkalnych próbę wodną wykonuje się ciśnieniem roboczym pomnożonym przez 1,5, czyli najczęściej 4-5 barów. Po próbie ciśnieniowej następuje płukanie instalacji z pełnym otwarciem wszystkich zaworów przez minimum 20 minut, aż woda wypływająca z powrotu jest krystalicznie czysta.

Najczęstsze błędy przy montażu rozdzielacza podłogówki

Lista klasycznych wpadek jest zaskakująco długa i powtarza się z projektu na projekt. Każdy błąd wynika z pośpiechu, braku koordynacji między branżami albo z oszczędności na etapie projektowania. Skutki finansowe sięgają od kilkuset do kilkunastu tysięcy złotych.

Rozdzielacz zamontowany 30 cm nad posadzką to pierwszy grzech główny. Niska wysokość utrudnia odkręcenie odpowietrznika, bo pod ręką brakuje miejsca na klucz, a klękanie przy rozdzielaczu co dwa tygodnie frustruje użytkownika. Drugą konsekwencją jest brak swobodnego spadku do odpowietrznika, przez co powietrze zamiast wydostawać się automatycznie, krąży w pętlach i studzi fragmenty podłogi.

Brak zaworów odcinających na belce powrotu to druga klasyka. Bez zaworów kulowych na każdym obwodzie nie da się wymienić uszczelki bez spuszczania wody z całej instalacji. Naprawa jednego pękniętego o-ringa wymaga wtedy opróżnienia kilkuset litrów wody i ponownego napełnienia układu z odpowietrzaniem wszystkich pętli. Zawory odcinające kosztują 20-35 PLN sztuka, a ich brak generuje wielogodzinną wizytę serwisu za 500-800 PLN.

Montaż rozdzielacza w łazience lub pralni stanowi poważne naruszenie normy. Para wodna z prysznica skrapla się na metalowej szafce, a po kilku latach korozja atakuje uchwyty i zawory. Dodatkowo istnieje ryzyko zalania w przypadku pęknięcia węża pralki albo zatkania syfonu. Jedno zdarzenie zalania kasety niszczy całą belkę i sterownik, a ubezpieczyciel odmawia wypłaty, bo instalacja nie spełniała wymagań producenta.

Użycie rury zasilającej o zbyt małej średnicy to błąd hydrodynamiki. Przy prędkości powyżej 1 m/s woda zaczyna szumieć w rurach, a straty ciśnienia rosną kwadratowo. Instalacja z rurą 20 mm na zasilaniu domu 150 m² wymaga pompy o 2-3 metry słupa wody wyższej wydajności niż przy rurze 32 mm. To z kolei podnosi zużycie prądu o 100-200 kWh rocznie. Rura 25 mm na zasilaniu do rozdzielacza obsłuży maksymalnie 7 kW mocy, co przy podłogówce na parterze i piętrze zwykle nie wystarcza.

Brak izolacji termicznej rur zasilających to strata energetyczna widoczna w rachunkach. Rura PERT/AlPEX bez izolacji traci 8-12 W na metr przy różnicy temperatur 35°C, a przy 20 metrach bieżących pionu daje to 160-240 W nieustannej utraty ciepła. Rocznie przekłada się to na 200-350 PLN w zależności od ceny paliwa. Otulina 13 mm z pianki PE kosztuje 6-9 PLN za metr, więc zwraca się w pierwszym sezonie grzewczym.

Nieprawidłowe ustawienie przepływomierzy powoduje, że poszczególne pętle mają różną moc grzewczą. Pętla o długości 80 m bez regulacji pobiera tyle samo wody co pętla 60 m, a różnica przepływu wynosi 30%. Podłoga w krótszej pętli robi się gorąca, w dłuższej ledwo ciepła. Rozwiązaniem jest ręczna kalibracja rotametrów na docelowy przepływ obliczony ze wzoru V = Q / (ΔT × 1,163), gdzie Q to moc w watach, a ΔT różnica temperatury zasilania i powrotu.

Dobór rozdzielacza do powierzchni i liczby obwodów

Liczba obwodów wynika bezpośrednio z kubatury ogrzewanej podłogi, długości pojedynczej pętli i dopuszczalnego spadku ciśnienia. Standardowa długość pętli podłogowej waha się od 60 do 100 metrów przy średnicy rury 16 mm i od 80 do 120 metrów przy średnicy 20 mm. Przekroczenie tej granicy powoduje zbyt wysoką prędkość wody i nierównomierne nagrzewanie, bo spadek ciśnienia w najdalszej pętli sięga wtedy 20-25 kPa.

Przyjmijmy średnią powierzchnię jednego obwodu wynoszącą 12-15 m² dla rury 16 mm w rozstawie 15 cm albo 15-18 m² przy rozstawie 20 cm. Dom 120 m² ogrzewany podłogówką wymaga więc 7-10 obwodów. W praktyce dodaje się jeden obieg rezerwowy na wypadek rozbudowy lub uszkodzenia, więc rozdzielacz na 10 obwodów zamyka temat z marginesem bezpieczeństwa.

Średnica przyłącza rozdzielacza to kolejny parametr decydujący o komforcie. Rozdzielacze na 1" obsługują do 12 obwodów przy standardowej konfiguracji hydraulicznej, natomiast 3/4" wystarcza maksymalnie na 8 obwodów. Próba zaoszczędzenia na mniejszym przyłączu kończy się spadkiem przepływu o 30-40% i koniecznością wymiany całej belki po roku eksploatacji.

Przepływomierze rotametryczne na powrocie pozwalają odczytać chwilowy przepływ każdej pętli z dokładnością do 0,1 l/min. Tańsze modele z tworzywa działają w zakresie 0,5-5 l/min i sprawdzają się w typowych instalacjach. Wersje ze stali nierdzewnej z podziałką co 0,05 l/min są przeznaczone do instalacji niskotemperaturowych pomp ciepła, gdzie margines regulacji jest bardzo wąski.

Zawory termostatyczne z siłownikami normalnie zamkniętymi (NC) pobierają 1-2 W energii na sztukę i sterują przepływem proporcjonalnie do sygnału PWM ze sterownika. W domu 120 m² z 9 obwodami pobór mocy samych siłowników wynosi 9-18 W, co w skali roku daje 30-60 kWh. Wybór siłowników NC zamiast NO (normalnie otwartych) eliminuje ryzyko niekontrolowanego nagrzewania podłogi w razie awarii sterownika.

Przy doborze rozdzielacza do domu z pompą ciepła warto wybrać wersję z zaworami regulacyjnymi o zwiększonym zakresie Kv. Pompy ciepła pracują przy ΔT 5-10°C, czyli potrzebują 3-4 razy więcej wody niż kocioł gazowy przy ΔT 20°C. Standardowy zawór o Kv 1,5 ogranicza przepływ i wymusza częstsze cykle sprężarki, co obniża współczynnik SCOP o 0,3-0,5. Zawór Kv 2,5-3,5 rozwiązuje ten problem i kosztuje tylko 40-80 PLN więcej.

Serwis i konserwacja rozdzielacza

Rozdzielacz wymaga corocznego przeglądu, najlepiej na przełomie września i października, przed pierwszym uruchomieniem sezonu grzewczego. Taki rytm wynika z faktu, że w okresie letnim woda w instalacji stagnuje, a uszczelki EPDM twardnieją i tracą elastyczność. Bez przeglądu ryzyko mikroprzecieków rośnie o 60% w pierwszych tygodniach po rozruchu.

Kontrola odpowietrzników polega na ręcznym odkręceniu zaworu i obserwacji, czy wypływa woda bez pęcherzyków powietrza. Jeżeli pojawia się mieszanina wody i powietrza, pływak wewnątrz odpowietrznika wymaga oczyszczenia lub wymiany. Czynność zajmuje 5 minut na każdy odpowietrznik, a komplet części zamiennych kosztuje 15-25 PLN.

Regulacja przepływów na rotametru pozwala wyrównać moc poszczególnych pętli, jeżeli temperatura podłogi różni się między pokojami. W praktyce obraca się pierścieniem rotametru, aż pływak ustawi się na obliczonej wartości przepływu (zwykle 1,5-2,5 l/min na pętlę 80 m). Różnica temperatury podłogi między pokojami po regulacji nie powinna przekraczać 2°C.

Wymiana uszczelek O-ring przy zaworach odcinających to czynność pięcioletnia. Zestaw uszczelek EPDM na 10 obwodów kosztuje 40-60 PLN, a wymiana zajmuje godzinę z wyłączeniem pompy i spuszczeniem wody. Zaniedbanie tej czynności prowadzi do kapania przy połączeniach i korozji mosiężnych korpusów, zwłaszcza w instalacjach na twardej wodzie o twardości powyżej 15°dH.

Czyszczenie filtra siatkowego na zasilaniu to obowiązek roczny. Filtr o średnicy siatki 500 μm zbiera osad z instalacji, kamień i cząstki stałe, które bez niego trafiają do zaworów termostatycznych i unieruchamiają siłowniki. Po wykręceniu filtra płucze się go pod bieżącą wodą, a w razie mechanicznego uszkodzenia wymienia na nowy za 20-30 PLN.

Checklista przed montażem rozdzielacza

Przed powieszeniem rozdzielacza warto przejść przez dwanaście punktów kontrolnych, które eliminują 90% problemów eksploatacyjnych w pierwszych latach użytkowania.

1. Sprawdź, czy miejsce montażu jest suche, z wentylacją i temperaturą powyżej 5°C zimą.
2. Zmierz odległość od źródła ciepła: pion nie dłuższy niż 6 m dla rury 25 mm.
3. Zapewnij minimum 50 cm wolnej przestrzeni nad rozdzielaczem na dostęp do odpowietrznika.
4. Wybierz ścianę o nośności co najmniej 50 kg (szafka + rozdzielacz + woda w rurach ważą 35-45 kg).
5. Zaplanuj gniazdo elektryczne 230 V w odległości do 1 m od sterownika.
6. Upewnij się, że dostęp do rozdzielacza nie wymaga przesuwania mebli ani sprzętu AGD.
7. Zarezerwuj 80 cm szerokości ściany na przyszłą rozbudowę o 2-3 dodatkowe obwody.
8. Sprawdź, czy drzwi rewizyjne mają min. 60 cm światła, by swobodnie regulować rotametry.
9. Poprowadź rurę zasilającą w izolacji termicznej 13 mm na całej długości.
10. Zamontuj zawory odcinające na każdym obwodzie powrotu.
11. Przygotuj manometr do próby ciśnieniowej 5 barów przez 30 minut.
12. Udokumentuj położenie rozdzielacza zdjęciami i przekaż dane inspektorowi nadzoru.

Dobrze zaprojektowany i prawidłowo powieszony rozdzielacz obsługuje instalację przez 25-30 lat bez większych interwencji, a jego lokalizacja wpływa bezpośrednio na komfort codziennego użytkowania oraz rachunki za ogrzewanie. Wybór miejsca, wysokości i typu obudowy warto ustalić na etapie projektu instalacji sanitarnej, najlepiej we współpracy z projektantem i wykonawcą jednocześnie, by uniknąć kolizji z trasami kanałów wentylacyjnych i instalacji elektrycznej.

Źródła danych i norm: PN-EN 1264-1 do PN-EN 1264-5 (Ogrzewanie podłogowe), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.), Warunki Techniczne producentów systemów rurowych PERT/AlPEX oraz normy zakładowe instalatorów zrzeszonych w Polskim Zrzeszeniu Inżynierów i Techników Sanitarnych. Dane cenowe opracowane na podstawie średnich rynkowych z lat 2023-2024.
