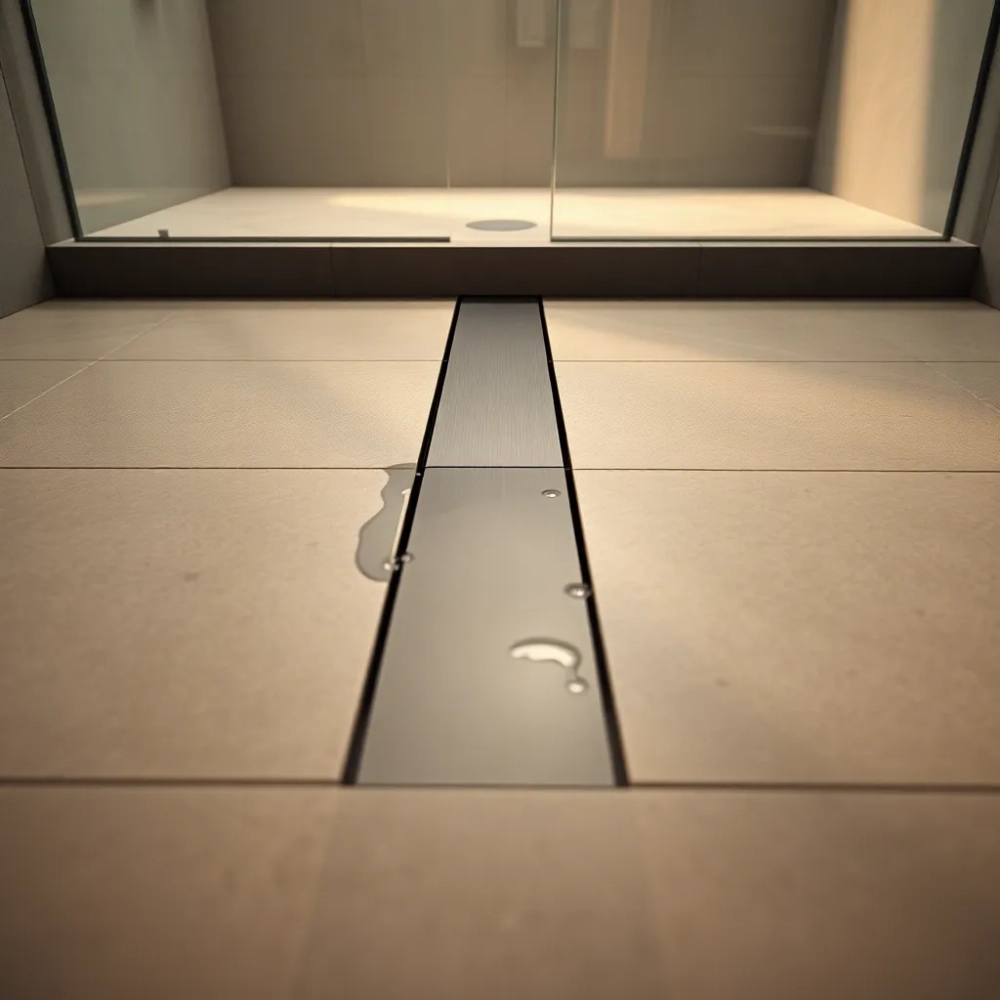

Odpływ liniowy a ogrzewanie podłogowe – jak połączyć bez błędów

Redakcja e remonty warszawa Aktualizacja: 12 sierpnia 2026 r.

Marzenie o łazience bez barier architektonicznych i bez tradycyjnego brodzika bardzo często rodzi konflikt na etapie projektowania: jak pogodzić odpływ liniowy wymagający spadku posadzki z instalacją ogrzewania podłogowego, która potrzebuje równomiernego rozłożenia rur grzewczych? Wbrew pozorom te dwa systemy nie tylko mogą współpracować, ale przy zachowaniu kilku żelaznych reguł technicznych tworzą jedną z najtrwalszych i najwygodniejszych konstrukcji podłogi pod prysznicem. Poniżej rozkładam temat na czynniki pierwsze: od fizyki przepływu wody przez syfon, przez rozmieszczenie pętli grzewczych, aż po konkretne spadki i materiały, które decydują o tym, czy za pięć lat nie pojawi się grzyb pod płytkami.

Odpływ liniowy a ogrzewanie podłogowe

Strefa pod prysznicem bez rur grzewczych jak ją zaplanować

Kluczowa decyzja zapada jeszcze przed wylaniem wylewki: pod samym odpływem liniowym oraz w bezpośrednim otoczeniu strefy prysznica rury grzewczej się nie prowadzi. Powód jest czysto fizyczny stały kontakt gorącej wody z rurą wypełnioną czynnikiem grzewczym o temperaturze 35-45°C tworzy konflikt termiczny i marnuje ciepło, które ucieka do kanalizacji zamiast ogrzewać łazienkę.

Wyłączenie strefy ma jeszcze drugie uzasadnienie, mniej oczywiste dla inwestora. Pod prysznicem woda stagnuje, a rura grzewcza pracująca w trybie cyklicznym powodowałaby lokalne przesuszanie i jednoczesne skraplanie pary efekt to mikropęknięcia wylewki. Strefa wyłączona powinna mieć minimum 60 cm szerokości, licząc od ściany, przy której stoi deszczownica, i obejmować całą długość rynny odpływowej.

Granica strefy ciepłej i zimnej

Rozgraniczenie stref projektuje się pętlą ślimakową lub meandrową. Pętla grzewcza kończy się około 15-20 cm przed krawędzią odpływu, a jej powrotny bieg wraca w stronę ściany zewnętrznej. Taki układ daje jednorodne pole temperaturowe w części suchej łazienki i nie pozostawia zimnej wyspy pod stopami w strefie mokrej tam przecież i tak stoi się boso na rozgrzanej płytce po gorącym prysznicu.

W praktyce oznacza to, że osoba korzystająca z prysznica odczuwa komfort termiczny głównie dzięki ciepłej wodzie i masie ceramicznej płytki, która akumuluje ciepło z sąsiedniej strefy grzewczej. Trzeba jednak pamiętać, że przy dużych powierzchniach prysznica typu walk-in (powyżej 2 m²) warto rozważyć dodatkowy obieg grzewczy tylko pod tą strefą, poprowadzony z większym rozstawem (25 cm zamiast standardowych 15 cm) i niższą temperaturą zasilania (30°C).

Wysokość syfonu a grubość wylewki z ogrzewaniem podłogowym

To jest parametr, na którym łamią zęby najlepiej zaplanowane projekty. Łączna grubość podłogi w strefie mokrej wygląda następująco: folia PE (0,2 mm) + styropian EPS 100 (50-80 mm) + folia + rura grzewcza PEX/ALU 16 mm (zależnie od średnicy, realne 18-20 mm z wyporem) + wylewka cementowa (minimum 45 mm nad rurą zgodnie z normą PN-EN 1264) + hydroizolacja + klej + płytka. Suma robi się poważna: od 11 do nawet 14 cm.

Tymczasem klasyczny syfon odpływu liniowego potrzebuje od 50 do 80 mm wysokości zabudowy w wersji do remontów i od 100 do 120 mm w wersjach o większej przepustowości. Jeśli więc planujesz wylewkę o standardowej grubości 7 cm nad rurą, to syfon niskoprofilowy zmieści się bez problemu, ale przy cieńszych wylewkach koniecznie wybieraj model o wysokości 50-55 mm z przepustowością minimum 30 l/min.

Jak policzyć miejsce na syfon

Odejmij od docelowej wysokości gotowej posadzki (od styropianu do górnej krawędzi płytki) wysokość wszystkich warstw powyżej rury grzewczej. Pozostała różnica to maksymalna wysokość syfonu, jaką możesz zastosować bez kucia styropianu. Pamiętaj, że syfon nie może być osadzony w warstwie izolacji termicznej inaczej traci zdolność samoczynnego odprowadzania wody i zaczyna tworzyć mostki termiczne.

W budynkach z ograniczoną wysokością stropu (np. adaptacje poddaszy) stosuje się syfon montowany bezpośrednio w warstwie wylewki, ale wymaga to wylewki minimum 70 mm grubości i wzmocnienia jej siatką stalową Ø4 mm o oczku 15×15 cm. Bez siatki wylewka pracuje jak dźwignia i po dwóch-trzech latach kruszeje wokół króćca.

Montaż odpływu liniowego przy ogrzewaniu podłogowym krok po kroku

Procedura różni się od klasycznej jednym szczegółem: wylewkę pod prysznicem wylewasz osobno, nie w tym samym cyklu co resztę łazienki. Powód ruchy termiczne wylewki z zatopioną rurą grzewczą są inne niż wylewki zimnej pod prysznicem, a połączenie bez dylatacji skutkuje spękaniami.

Kolejność warstw

  • 1. Folia PE 0,2 mm na stropie, z wywinięciem na ściany 15 cm.
  • 2. Styropian EPS 100, twardość 100 kPa, grubość dostosowana do poziomu posadzki.
  • 3. Folia paroizolacyjna lub druga warstwa PE.
  • 4. Rury ogrzewania podłogowego PEX 16 mm lub ALU 16 mm, rozstaw 15 cm.
  • 5. Wylewka cementowa zbrojona włóknem lub siatką, grubość 45-70 mm.
  • 6. Wycięcie i wstawienie syfonu odpływu liniowego w przygotowany otwór.
  • 7. Wylewka ze spadkiem w strefie prysznica (osobny cykl, z taśmą dylatacyjną obwodową).
  • 8. Hydroizolacja dwuskładnikowa + taśmy narożne + manszeta przy króćcu.
  • 9. Płytki z zachowaniem spadku 1-1,5% w kierunku rynny.

Montaż syfonu w gotowej wylewce

Po związaniu wylewki głównej (minimum 28 dni dla anhydrytu, 21 dni dla cementu) wycinasz szlifierką kątową prostokątny otwór pod korpus syfonu tak, by króciec odpływowy wszedł w przygotowaną rurę kanalizacyjną DN50. Ustawiasz korpus na zaprawie szybkowiążącej, kontrolując poziomnicą, by górna krawędź rusztu znalazła się dokładnie 1-2 mm poniżej docelowej powierzchni płytki.

Po związaniu zaprawy (zazwyczaj 2-3 godziny) podłączasz syfon do kanalizacji, zachowując spadek rury minimum 2% w kierunku pionu. Każdy metr rury DN50 powinien opadać o 2 cm, inaczej woda stoi w poziomie i z czasem zaczyna śmierdzieć. Na końcu zakładasz manszetę uszczelniającą z folii w płynie, wywijając ją minimum 15 cm poza obrys korpusu.

Spadki posadzki konkretne wartości

Spadek 1% oznacza 1 cm różnicy wysokości na każdy metr bieżący posadzki. W strefie prysznica optymalne minimum to 1%, maksimum to 2,5%. Mniej woda stoi przy krawędzi rynny i tworzy zacieki. Więcej płytki robią się niebezpiecznie śliskie, a przy szkle hartowanym typu walk-in spadająca woda rozpryskuje się poza strefę.

Spadek jednokierunkowy stosuje się przy odpływie liniowym ściennym lub przy rynnach do 90 cm. Dwukierunkowy (tzw. ścięty stożek) sprawdza się przy rynnach dłuższych oraz przy odpływach swobodnie stojących w podłodze woda spływa z dwóch stron i zbiera się pośrodku rynny. Efekt wizualny jest subtelniejszy, ale wymaga precyzyjnego szlifowania płytek wielkoformatowych pod kątem.

Najczęstsze błędy przy łączeniu odpływu liniowego z podłogówką

Brak wyłączenia strefy grzewczej pod prysznicem to błąd, który kosztuje najwięcej. Inwestorzy prowadzą rury „na oko", zostawiają pętlę pod przyszłym odpływem i liczą, że ruszt ochroni instalację. Tymczasem syfon nagrzewa się do 40°C, woda z prysznica miesza temperatury i dochodzi do skraplania pod folią izolacyjną, a po roku pojawia się czarny nalot w spoinach.

Za niski syfon

Syfon o wysokości 40 mm przy wylewce 70 mm i rurze grzewczej brzmi kusząco, ale taki model ma przepustowość 20-25 l/min i nie radzi sobie z deszczownicą o wydatku 15 l/min, gdy jednocześnie spływa woda z kilku dysz. Woda zaczyna się cofać, a hydroizolacja dostaje pierwsze pęknięcia. Syfon powinien mieć minimum 50 mm wysokości i 30 l/min przepustowości, a przy deszczownicach powyżej 20 l/min minimum 80 mm.

Brak próby wodnej

Po wykonaniu hydroizolacji, ale przed ułożeniem płytek, należy zatkać odpływ i nalać wodę do poziomu 2-3 cm na minimum 24 godziny. Wielu wykonawców pomija ten krok, bo „widać, że jest szczelne". Problem zaczyna się po roku, gdy pod płytkami pojawia się wilgoć, a winowajcą bywa niezauważone pęknięcie przy manszecie albo źle wywinięta folia w narożniku.

Brak dylatacji obwodowej

Wylewka w strefie prysznica pracuje termicznie inaczej niż wylewka z rurą grzewczą. Bez taśmy dylatacyjnej grubości 8-10 mm wzdłuż krawędzi, po 2-3 sezonach grzewczych pojawią się rysy przy odpływie. Taśma powinna obiegać całą strefę mokrą i łączyć się z dylatacją obwodową łazienki inaczej tworzysz wyspę, która „pływa" osobno.

Checklist przed zakupem odpływu liniowego

Zanim wydasz pieniądze, odpowiedz sobie na siedem pytań technicznych, nie marketingowych.

  • Jaka jest dostępna wysokość zabudowy od górnej krawędzi styropianu do górnej krawędzi płytki?
  • Czy deszczownica wymaga wydatku powyżej 20 l/min?
  • Czy syfon ma wyjmowany wkład do czyszczenia?
  • Czy w zestawie są mankiet uszczelniający i taśmy narożne?
  • Czy producent podaje kompatybilność z foliami w płynie (dwie warstwy)?
  • Jaka jest gwarancja na korpus minimum 5 lat, na ruszt minimum 2 lata?
  • Czy producent udostępnia schemat montażowy z dokładnymi wymiarami przyłącza kanalizacyjnego?

Pozytywna odpowiedź na siedem z siedmiu pytań oznacza, że masz do czynienia z produktem inżynierskim, nie z marketową podróbką. Jeśli choćby jedna odpowiedź brzmi „nie wiem" lub „nie dotyczy" szukaj dalej.

FAQ najczęstsze pytania inwestorów

Czy ogrzewanie podłogowe uszkodzi odpływ liniowy?

Nie, pod warunkiem zachowania odstępu minimum 15 cm między rurą grzewczą a obrysem korpusu syfonu. Syfon wykonany ze stali nierdzewnej lub polipropylenu wytrzymuje temperatury do 90°C, a czynnik grzewczy w podłogówce rzadko przekracza 45°C. Problemem nie jest temperatura, lecz brak dylatacji i mechaniczne naprężenia przenoszone z wylewki na króciec.

Jaki spadek pod prysznicem jest naprawdę wystarczający?

1% to minimum absolutne, 1,5% to optimum, 2,5% to maksimum bezpieczeństwa antypoślizgowego. Przy spadku 1% woda spływa sprawnie, ale płytki o wymiarach 60×60 cm trzeba już przycinać klinowo. Przy 1,5% spadek jest ledwo zauważalny wizualnie, a hydraulika działa poprawnie.

Czy da się zamontować odpływ liniowy w gotowej łazience bez kucia podłogówki?

Tak, ale tylko w modelach niskoprofilowych o wysokości 50-55 mm i z odpływem bocznym. Wymaga to zdjęcia istniejącej posadzki do poziomu wylewki, wycięcia styropianu i wykonania nowego podłączenia kanalizacyjnego. Prace trwają 2-3 dni robocze, a ich koszt to 1500-2500 zł za sam montaż.

Jak często czyścić syfon odpływu liniowego?

Wyjmowany wkład siatkowy należy czyścić co 2-3 miesiące, a sam syfon przepłukiwać gorącą wodą z sodą kalcynowaną (100 g na 5 l wody) co pół roku. Twarda woda powoduje odkładanie się kamienia w przewężeniu syfonu, co po 2-3 latach zmniejsza przepustowość o 20-30%.

Dobrze zaprojektowane połączenie odpływu liniowego z ogrzewaniem podłogowym to nie kompromis, lecz synergia: sucha część łazienki nagrzewa się równomiernie, mokra strefa zachowuje stabilną temperaturę dzięki masie ceramicznej płytek, a brak rur w newralgicznym miejscu eliminuje ryzyko awarii na lata. Kluczem pozostaje kolejność: najpierw projekt z dokładnym rozmieszczeniem pętli, potem syfon dobrany do realnej wysokości wylewki, na końcu hydroizolacja wykonana bez pośpiechu i sprawdzona próbą wodną. Takie podejście kosztuje kilka dodatkowych godzin na etapie planowania, ale oszczędza tygodnie remontu po pierwszej zimie.

Źródła i normy: PN-EN 1253 (odpływy w budynkach), PN-EN 1264 (ogrzewanie podłogowe), Warunki Techniczne jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury), instrukcje producentów systemów ogrzewania podłogowego i odpływów liniowych dostępne na portalach branżowych (forum.budujemydom.pl, forum.muratordom.pl).
