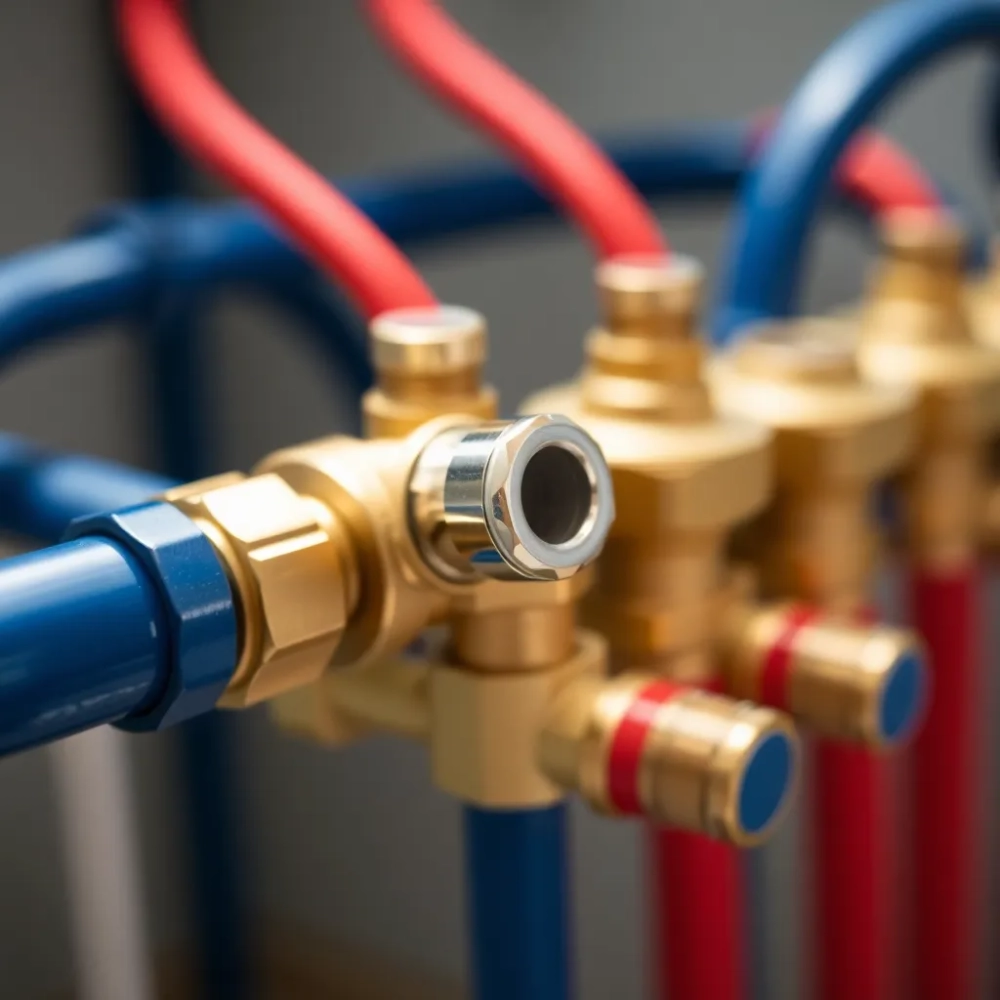

Odpowietrznik do rozdzielacza podłogówki – jaki wybrać i jak go zamontować

Szum w rurach podłogówki, syk przy rozdzielaczu, pomieszczenia grzane nierównomiernie, a w skrajnych przypadkach całkowite zatrzymanie przepływu w jednej z pętli. Odpowietrznik do rozdzielacza podłogówki to tani element, którego brak lub awaria potrafi zepsuć najdroższą instalację grzewczą w domu. Poniżej znajdziesz pełne wyjaśnienie, jak działa, kiedy jest niezbędny, jaki model wybrać i jak go zamontować, żeby instalacja chodziła cicho i wydajnie przez dwadzieścia kilka lat.

• Jak działa automatyczny odpowietrznik w rozdzielaczu ogrzewania podłogowego
• Jaki odpowietrznik do rozdzielacza podłogówki kupić rodzaje i parametry
• Montaż i wymiana odpowietrznika w rozdzielaczu podłogówki krok po kroku

Jak działa automatyczny odpowietrznik w rozdzielaczu ogrzewania podłogowego

Woda w układzie podłogówki krąży w niskiej temperaturze, zwykle od 28°C do 40°C, i pod stosunkowo niewysokim ciśnieniem roboczym rzędu 1,5 do 2 barów. W takich warunkach powietrze rozpuszczone w wodzie uwalnia się znacznie intensywniej niż w tradycyjnej instalacji grzejnikowej, gdzie temperatura czynnika sięga 60-70°C. Gdy temperatura spada, rozpuszczalność gazów rośnie, a potem nagle maleje w najcieplejszym miejscu układu, czyli przy pompie obiegowej i rozdzielaczu. Tam właśnie tworzą się korki powietrzne, które blokują przepływ i wywołują charakterystyczny szelest, a z czasem również kawitację pompy.

Mechanizm odpowietrznika jest prosty fizycznie. Wewnątrz mosiężnego korpusu pływa lekki pływak, zwykle wykonany z polipropylenu lub stali nierdzewnej, który reaguje na poziom wody. Kiedy komora jest wypełniona cieczą, pływak unosi się ku górze i dociska iglicę zaworu, uszczelniając wylot. Gdy w górnej części komory zbiera się pęcherzyk powietrza, poziom wody opada, pływak opada razem z nią, a iglica otwiera drogę ucieczki gazu na zewnątrz. Po wyrzuceniu powietrza komora znów napełnia się wodą i cykl się powtarza. Działa to pasywnie, bez prądu i bez sterowania, a jedyną częścią ruchomą jest pływak z uszczelką.

Dlaczego powietrze w ogóle pojawia się w podłogówce

Źródeł jest kilka i rzadko kiedy winowajcą jest tylko jedno z nich. Podczas pierwszego napełniania instalacji woda miesza się z powietrzem atmosferycznym w proporcjach sięgających kilku procent objętości. Drugie źródło to dyfuzja przez rury wielowarstwowe PERT/AL/PERT, które mimo warstwy aluminium przepuszczają niewielkie ilości tlenu, potwierdzone badaniami wg PN-EN ISO 17455. Trzecie to separacja wody w miejscu wzrostu temperatury, na przykład przy sprzęgle hydraulicznym czy kotle, gdzie drobne pęcherzyki łączą się w większe.

Brak odpowietrznika oznacza, że powietrze musi samo znaleźć drogę wyjścia. W praktyce trafia do najwyższego punktu instalacji, czyli rozdzielacza, i tam się akumuluje. Zablokowana pętla podłogowa przestaje oddawać ciepło w konkretnym pomieszczeniu, a kompensacja przepływu na pozostałych obiegach powoduje przegrzewanie i wzrost kosztów eksploatacji. Regularnie odpowietrzany rozdzielacz utrzymuje pełną wydajność grzewczą i chroni pompę obiegową przed suchobiegiem.

Rodzaje odpowietrzników stosowanych w rozdzielaczach

Na rynku funkcjonują trzy główne rozwiązania, różniące się automatyzacją i sposobem obsługi. Odpowietrznik ręczny to najtańszy zawór grzybkowy lub dźwigniowy, wymagający fizycznego otwarcia pokrętła w celu wypuszczenia powietrza. Sprawdza się w małych instalacjach i jako element awaryjny, lecz w podłogówce o wielu obiegach jego obsługa bywa uciążliwa.

Odpowietrznik automatyczny to najpopularniejszy wybór. Samodzielnie wypuszcza gaz bez udziału użytkownika i wymaga jedynie okresowej kontroli szczelności oraz czyszczenia. Jego cena waha się od 25 do 80 zł netto, a żywotność przekracza 10 lat przy prawidłowej eksploatacji. Trzecim wariantem jest zawór stopowy z odpowietrznikiem, łączący obie funkcje i stosowany zwykle w punktach strategicznych układu.

Jaki odpowietrznik do rozdzielacza podłogówki kupić rodzaje i parametry

Dobór zaczyna się od przyłącza. Większość bel rozdzielaczy ogrzewania podłogowego posiada gniazda 1/2 cala GW, w które wkręca się odpowietrznik z gwintem zewnętrznym 1/2 cala. Spotykane są też przyłącza 3/8 cala, wymagające zastosowania redukcji. Średnica nominalna odpowietrznika powinna wynosić co najmniej 10 mm, żeby otwór wylotowy nie ulegał zatkaniu drobinami kamienia czy osadami.

Maksymalna temperatura pracy to parametr, którego nie warto pomijać. Przy zasilaniu z kotła stałopalnego temperatura w rozdzielaczu może chwilowo przekroczyć 60°C, a po stronie zasilania podłogówki, mieszanej z zaworem termostatycznym, rzadko spada poniżej 45°C. Odpowietrznik powinien być zatem przystosowany do pracy ciągłej w 110°C i krótkotrwałej w 130°C. Ciśnienie nominalne minimum 10 barów pokrywa wymagania każdej typowej instalacji domowej, gdzie ciśnienie robocze nie przekracza 3 barów.

Materiał korpusu i odporność na korozję

Najtrwalsze odpowietrzniki wykonuje się z mosiądzu CW617N zgodnie z PN-EN 12165, odpornego na odcynkowanie. Tańsze modele z mosiądzu CW614N wykazują większą podatność na korozję w wodzie o podwyższonej twardości powyżej 14°dH. Unikać należy korpusów ze stopu ZAMAK, które po kilku sezonach pękają wskutek korozji międzykrystalicznej.

Uszczelnienia to drugi czynnik trwałości. Nylon lub EPDM pracują stabilnie do 110°C, natomiast guma silikonowa wytrzymuje do 150°C, lecz jest droższa. Pływak z polipropylenu jest lekki, ale z czasem chłonie wodę i opada. Pływak ze stali nierdzewnej AISI 304 zachowuje szczelność przez cały okres użytkowania odpowietrznika, choć minimalnie podnosi cenę o 15-20 zł.

Przy doborze warto też zwrócić uwagę na obecność zaworu stopowego, który pozwala wymienić odpowietrznik bez opróżniania całego rozdzielacza. W rozdzielaczach z 6 do 12 obiegami taka funkcja realnie skraca czas serwisu z pół godziny do pięciu minut i eliminuje ryzyko zalania warstwy izolacji podłogi.

Kiedy NIE warto stosować danego rozwiązania

Odpowietrznik automatyczny z tworzywowym pływakiem nie nadaje się do instalacji, w których woda nie jest uzdatniana i twardość przekracza 18°dH. Kamień osadowy blokuje wtedy ruch pływaka w ciągu dwóch sezonów. Również w układach z glikolem propylenowym o stężeniu powyżej 30% standardowe uszczelnienia EPDM mogą pęcznieć i wymagają wymiany na Viton. Montaż odpowietrznika ręcznego w rozdzielaczu zamontowanym w zabudowie podtynkowej bywa frustrujący, bo wymaga demontażu klapki rewizyjnej przy każdej interwencji. W takich sytuacjach lepiej zainwestować w model automatyczny z funkcją samouszczelnienia.

Montaż i wymiana odpowietrznika w rozdzielaczu podłogówki krok po kroku

Montaż odpowietrznika to operacja na 10-15 minut, o ile rozdzielacz jest wyposażony w zawory stopowe. W rozdzielaczach bez zaworów konieczne będzie częściowe spuszczenie wody z obiegów, co zajmuje dodatkowe 30-40 minut. Przed rozpoczęciem pracy należy wyłączyć pompę obiegową i zawór mieszający, a następnie zamknąć zawory odcinające na belce zasilającej i powrotnej rozdzielacza. Ciśnienie w układzie spadnie wówczas do zera, co sygnalizuje wskazówka manometru.

Stary odpowietrznik odkręca się kluczem płaskim 27 mm lub specjalnym kluczem do odpowietrzników. Klucz należy prowadzić pewnym ruchem, prostopadle do osi, by nie uszkodzić krawędzi gniazda w rozdzielaczu. Jeśli element jest zapieczony, pomaga penetracja w sprayu i odczekanie 10 minut. Gwint nowego odpowietrznika owija się taśmą teflonową w kierunku zgodnym z ruchem wskazówek zegara, stosując 8-10 zwojów. Dokręcanie odbywa się ręcznie do wyczucia oporu, a następnie kluczem o ćwierć obrotu, co zapewnia szczelność bez ryzyka pęknięcia korpusu.

Kiedy instalacja wymaga odpowietrzenia poza wymianą elementu

Nawet sprawny odpowietrznik nie usunie powietrza, które utknęło w najwyższych punktach pętli podłogowej, zwłaszcza w pomieszczeniach na wyższych kondygnacjach. Po każdym napełnieniu lub uzupełnieniu wody w układzie wykonuje się ręczne odpowietrzenie każdej pętli przez zawór regulacyjny na rozdzielaczu. Procedura polega na otwarciu zaworu na 3-5 sekund przy ciśnieniu 2 barów, aż do wypłynięcia jednolitego strumienia wody bez pęcherzyków.

W domach o powierzchni instalacji powyżej 200 m² warto rozważyć separator powietrza montowany na zasilaniu rozdzielacza. Działa on jak odmulnik, wykorzystując siłę odśrodkową do wydzielania mikropęcherzyków, które trafiają do automatycznego odpowietrznika o zwiększonej wydajności. Koszt separatora to 180-300 zł netto, a jego montaż w pionie technicznym zajmuje pół dnia roboczego. W układach z kotłem kondensacyjnym separator chroni wymiennik przed korozją punktową wywołaną obecnością tlenu.

Diagnostyka niesprawnego odpowietrznika

Objawy uszkodzenia są dość charakterystyczne. Ciągłe kapanie z wylotu odpowietrznika świadczy o zanieczyszczonym lub uszkodzonym gnieździe zaworu. Całkowity brak reakcji przy obecności powietrza wskazuje na zablokowany pływak albo pękniętą membranę. W obu przypadkach naprawa polega na wymianie kompletnego elementu, ponieważ części zamienne do tanich modeli bywają trudno dostępne.

Nigdy nie dokręcaj odpowietrznika zbyt mocno. Mosiądz pęka przy momencie obrotowym przekraczającym 25 Nm, a wymiana uszkodzonego gniazda w rozdzielaczu oznacza konieczność zakupu nowej belki za 300-500 zł. Bezpieczny moment dokręcania dla gwintu 1/2" wynosi 12-18 Nm.

Co kilka lat warto przeprowadzić przegląd wszystkich odpowietrzników w budynku, najlepiej przed sezonem grzewczym. Sprawdza się wtedy szczelność, drożność otworu wylotowego oraz stan uszczelki. W instalacjach z wodą nieuzdatnianą przegląd wykonuje się co 12 miesięcy, ponieważ osady wapienne narastają najszybciej w pierwszym roku eksploatacji.

Błędy, które kosztują najwięcej

Najczęstszy błąd to montaż odpowietrznika bez uprzedniego przepłukania rozdzielacza. Pozostawione w układzie opiłki, resztki teflonu i piany montażowej błyskawicznie zatykają mechanizm. Drugi błąd to stosowanie pasty uszczelniającej zamiast taśmy teflonowej na gwintach w wodzie pitnej. Pasta z czasem traci elastyczność i zaczyna przepuszczać wodę. Trzeci problem to brak dostępu do odpowietrznika po zabudowie szafki rozdzielaczowej. Dostęp serwisowy powinien wynosić minimum 20 cm nad górną krawędzią rozdzielacza, żeby możliwe było odkręcenie elementu standardowym kluczem.

Przestrzeganie tych interwałów wydłuża żywotność pompy obiegowej średnio o 3-4 lata, a to już oszczędność rzędu 800-1200 zł. Odpowietrznik za 60 zł zwraca się więc kilkunastokrotnie, zanim jeszcze pomyślisz o wymianie całego rozdzielacza.

Dobór odpowietrznika do konkretnej instalacji

Dla domu 120 m² z 8 obiegami podłogówki i kotłem gazowym wystarczy jeden automatyczny odpowietrznik na rozdzielaczu, dobrze dobrany do temperatury zasilania 45°C. W domu 250 m² z 12 obiegami, kominkiem z płaszczem wodnym i zasobnikiem c.w.u. zaleca się montaż dwóch odpowietrzników: jeden na zasilaniu, drugi na powrocie. Dla układów z pompą ciepła, gdzie temperatura zasilania rzadko przekracza 35°C, kluczowa jest odporność na korozję w niskich temperaturach, a każdy cykl zamrażania w nieogrzewanej kotłowni szybko niszczy tanie uszczelnienia.

Przy zakupie odpowietrznika zwróć uwagę na certyfikat DVGW, ACS lub PZH. Potwierdza on dopuszczenie do kontaktu z wodą pitną oraz zgodność z normą PN-EN 14812, która reguluje wymagania dla odpowietrzników automatycznych w instalacjach grzewczych i chłodniczych.

Ostatni element układanki to kompatybilność z rozdzielaczem. Standard 1/2 cala obowiązuje w około 80% rozdzielaczy dostępnych na polskim rynku. Pozostałe 20% to przyłącza 3/8 cala lub systemy z szybkozłączkami clip-on. W takim przypadku konieczne jest zastosowanie adaptera lub zakupu odpowietrznika dedykowanego konkretnej marce rozdzielacza. Próba siłowego montażu niepasującego elementu kończy się zazwyczaj zniszczeniem zarówno odpowietrznika, jak i gniazda w rozdzielaczu.

Dobrze dobrany i regularnie kontrolowany odpowietrznik do rozdzielacza podłogówki pracuje niemal niezauważalnie, ale jego brak słychać natychmiast. Szum, nierównomierne grzanie, rosnące rachunki za gaz, wreszcie awaria pompy. Wszystko to kosztuje znacznie więcej niż jeden porządny element zamontowany przy pierwszym uruchomieniu instalacji. Zainwestuj w sprawdzony model, poświęć dziesięć minut na właściwy montaż i ciesz się cichą, wydajną podłogówką przez kolejne dwadzieścia lat.

Źródła danych: PN-EN 14812 (Odpowietrzniki automatyczne do instalacji grzewczych), PN-EN ISO 17455 (Rury i kształtki z tworzyw sztucznych Dyfuzja tlenu), PN-EN 12165 (Mosiądz Specyfikacja produktu), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), dane katalogowe producentów armatury instalacyjnej.
