Ogrzewanie podłogowe elektryczne montaż 2025

Czy kiedykolwiek marzyliście o idealnie ciepłej podłodze w zimowe poranki, która delikatnie otula Wasze stopy, eliminując to irytujące uczucie chłodu? Ogrzewanie podłogowe elektryczne montaż to hasło kluczowe, które otwiera drzwi do tego komfortu. W skrócie, to system oparty na przewodach lub matach grzewczych ukrytych bezpośrednio pod posadzką, zasilanych energią elektryczną, którego montaż jest zazwyczaj szybki i stosunkowo prosty, choć wymaga precyzyjnego planowania.

• Przygotowanie podłoża pod ogrzewanie podłogowe elektryczne
• Montaż mat grzewczych vs kabli grzewczych – różnice i wybór
• Planowanie instalacji elektrycznej do ogrzewania podłogowego
• Montaż czujnika temperatury i puszki instalacyjnej

Zanim zagłębimy się w meandry instalacji, przyjrzyjmy się temu, co sprawia, że ogrzewanie elektryczne podłogowe cieszy się taką popularnością. Jego niewątpliwą zaletą jest wspomniany już nieskomplikowany montaż. Działa niezależnie od centralnego systemu grzewczego, co daje nam swobodę w wyborze obszarów, które chcemy ogrzewać. Pamiętajmy jednak, że nie możemy umieszczać elementów grzewczych pod stałymi zabudowami – szafy, wanny czy zabudowane kuchnie są tu „strefą zakazaną”.

Chcąc podjąć świadomą decyzję o wyborze tego systemu, warto spojrzeć na kilka kluczowych danych, które rzucą światło na jego charakterystykę. To nie jest metaanaliza w formalnym sensie, ale raczej zbiór spostrzeżeń i faktów wynikających z licznych realizacji oraz dostępnych informacji.

Patrząc na te dane, widzimy wyraźnie, że wybór między matami a kablami to decyzja strategiczna. Maty są sprzymierzeńcem szybkości i prostoty, idealne do pomieszczeń o regularnych kształtach, gdzie z góry określona moc jednostkowa jest wystarczająca. Kable zaś, choć bardziej pracochłonne w układaniu, dają nam asa w rękawie w postaci możliwości precyzyjnego dopasowania mocy do specyfiki pomieszczenia. Wyobraźcie sobie okno tarasowe, które generuje spore straty ciepła – dzięki kablom możemy sprytnie "zagęścić" układ grzewczy w tej strefie, kompensując uciekające ciepło. To jak precyzyjne ostrze chirurga w porównaniu do szerokiego pędzla malarza. Oba narzędzia są przydatne, ale służą do innych celów.

Zobacz także: Czy można przerobić grzejnik na ogrzewanie podłogowe

Jedno jest pewne – bez względu na wybrany typ, kluczem do sukcesu jest staranne zaplanowanie. To nie jest projekt, który można realizować na "czuja". Każdy centymetr kwadratowy ma znaczenie, a błędy na tym etapie mogą zemścić się później w postaci nierównomiernego rozprowadzania ciepła czy, co gorsza, awarii. Dlatego, zanim sięgniecie po narzędzia, usiądźcie z projektem w ręku. To inwestycja czasu, która zaprocentuje bezproblemowym działaniem systemu przez lata.

Przygotowanie podłoża pod ogrzewanie podłogowe elektryczne

Zanim na podłodze wylądują maty grzewcze czy kable, podłoże musi przejść małą metamorfozę. Musimy zadbać o to, by było niczym lustro – idealnie równe, gładkie i czyste. Jak mawiają specjaliści, „diabeł tkwi w szczegółach”, a w przypadku ogrzewania podłogowego tym szczegółem jest właśnie przygotowanie podłoża.

Wyobraźcie sobie artystę malującego obraz – nie zacznie pracy na pofalowanej, brudnej powierzchni. Podobnie jest z naszym ogrzewaniem. Wszelkie nierówności, pył czy resztki zaprawy to potencjalni sabotażyści, którzy mogą utrudnić równomierne rozprowadzenie ciepła, a w skrajnych przypadkach doprowadzić do uszkodzenia systemu. To jak gra w szachy, gdzie każdy ruch ma znaczenie.

Zobacz także: Co tańsze: ogrzewanie podłogowe czy grzejniki?

Jeśli podłoże pozostawia wiele do życzenia pod względem równości, wylewka samopoziomująca staje się naszym najlepszym przyjacielem. Działa jak magiczny dywan, samoczynnie rozlewając się i tworząc płaską powierzchnię. Pamiętajcie jednak, że nie każda wylewka nadaje się pod ogrzewanie podłogowe elektryczne. Musi być elastyczna, a często zawierać dodatki plastyfikatorów, które zapobiegają pękaniu pod wpływem zmian temperatury.

Kolejnym kluczowym etapem jest gruntowanie. Zanim zaczniecie układać maty lub kable, powierzchnia musi być zagruntowana odpowiednim preparatem. To jak spoiwo, które zapewnia lepszą przyczepność kolejnych warstw i zapobiega nadmiernemu wchłanianiu wilgoci, co mogłoby negatywnie wpłynąć na żywotność systemu. To prosta czynność, która może zaoszczędzić nam wielu problemów w przyszłości.

Nie zapomnijmy o izolacji termicznej. Chociaż nie zawsze jest absolutnie niezbędna (zwłaszcza gdy ogrzewanie jest tylko uzupełnieniem), to jej zastosowanie może znacząco zwiększyć efektywność energetyczną systemu. Izolacja zapobiega ucieczce ciepła w głąb stropu lub gruntu, kierując całą energię ku górze, tam gdzie jest potrzebna. To jak ciepły sweter, który zatrzymuje ciepło przy ciele, zamiast pozwalać mu ulecieć w eter.

Zobacz także: Ile wytrzyma ogrzewanie podłogowe - trwałość i awarie

Idealnym podłożem pod ogrzewanie podłogowe elektryczne montaż jest betonowy jastrych lub podkład cementowy, który jest odpowiednio wysezonowany i zagruntowany. Pamiętajmy, że świeża wylewka potrzebuje czasu na wyschnięcie i osiągnięcie pełnej wytrzymałości, zanim rozpoczniemy układanie elementów grzewczych.

W przypadku drewnianych podłóg lub płyt OSB, sytuacja jest nieco bardziej skomplikowana. Niektóre systemy ogrzewania podłogowego elektrycznego, zwłaszcza te niskotemperaturowe i przeznaczone do suchego montażu, mogą być instalowane bezpośrednio na tych materiałach, ale zawsze warto upewnić się u producenta systemu co do jego kompatybilności. W przeciwnym razie, musimy zastosować odpowiednią warstwę wyrównującą i izolacyjną, która stworzy stabilne i bezpieczne podłoże.

Zobacz także: Jak Ustawić Ogrzewanie Podłogowe Gazowe?

Wszystkie materiały użyte do przygotowania podłoża – od wylewek po grunty – powinny być wysokiej jakości i przeznaczone do stosowania pod ogrzewanie podłogowe. Lepiej zainwestować w sprawdzone rozwiązania niż ryzykować późniejsze problemy. To jak budowanie domu – solidne fundamenty to podstawa trwałości.

Pamiętajmy również o czystości. Przed rozpoczęciem układania mat czy kabli, podłoże musi być wolne od wszelkich zanieczyszczeń, takich jak kurz, piasek, resztki farb czy klejów. Dokładne odkurzenie i ewentualne przemycie to konieczność. Brud działa jak izolator, ograniczając efektywność systemu i mogąc prowadzić do nierównomiernego nagrzewania.

Kolejnym aspektem jest kontrola wilgotności. Podłoże musi być odpowiednio suche. Zbyt wysoka wilgotność może negatywnie wpłynąć na proces wiązania klejów i wylewek, a także stworzyć niekorzystne warunki dla elementów grzewczych. Użycie profesjonalnych mierników wilgotności to dobry pomysł przed przystąpieniem do dalszych prac.

Zobacz także: Koszt Ogrzewania Podłogowego: 50m2 - Ile Zapłacisz w 2025?

W przypadku, gdy podłoże jest bardzo chłonne, konieczne może być zastosowanie gruntu o zwiększonej sile penetracji, który skuteczniej zwiąże pyliste cząstki i zmniejszy chłonność powierzchni. To jak przygotowanie gąbki przed malowaniem – jeśli jest sucha, farba nie wsiąknie w odpowiedni sposób.

Sumienne przygotowanie podłoża pod ogrzewanie podłogowe elektryczne to pierwszy i absolutnie kluczowy krok na drodze do udanej instalacji. Nie warto tu oszczędzać ani czasu, ani środków. Solidne fundamenty gwarantują, że system będzie działał sprawnie i bezawaryjnie przez długie lata, zapewniając nam komfort i ciepło w naszym domu.

Montaż mat grzewczych vs kabli grzewczych – różnice i wybór

Stojąc przed wyborem, czy postawić na maty czy na kable grzewcze, musimy odpowiedzieć sobie na kilka pytań. Jaki kształt ma pomieszczenie? Jaką moc grzewczą potrzebujemy? Czy zależy nam na szybkości montażu, czy na możliwości precyzyjnego dopasowania systemu? To trochę jak wybór między samochodem miejskim a terenowym – oba są środkami transportu, ale służą do innych celów.

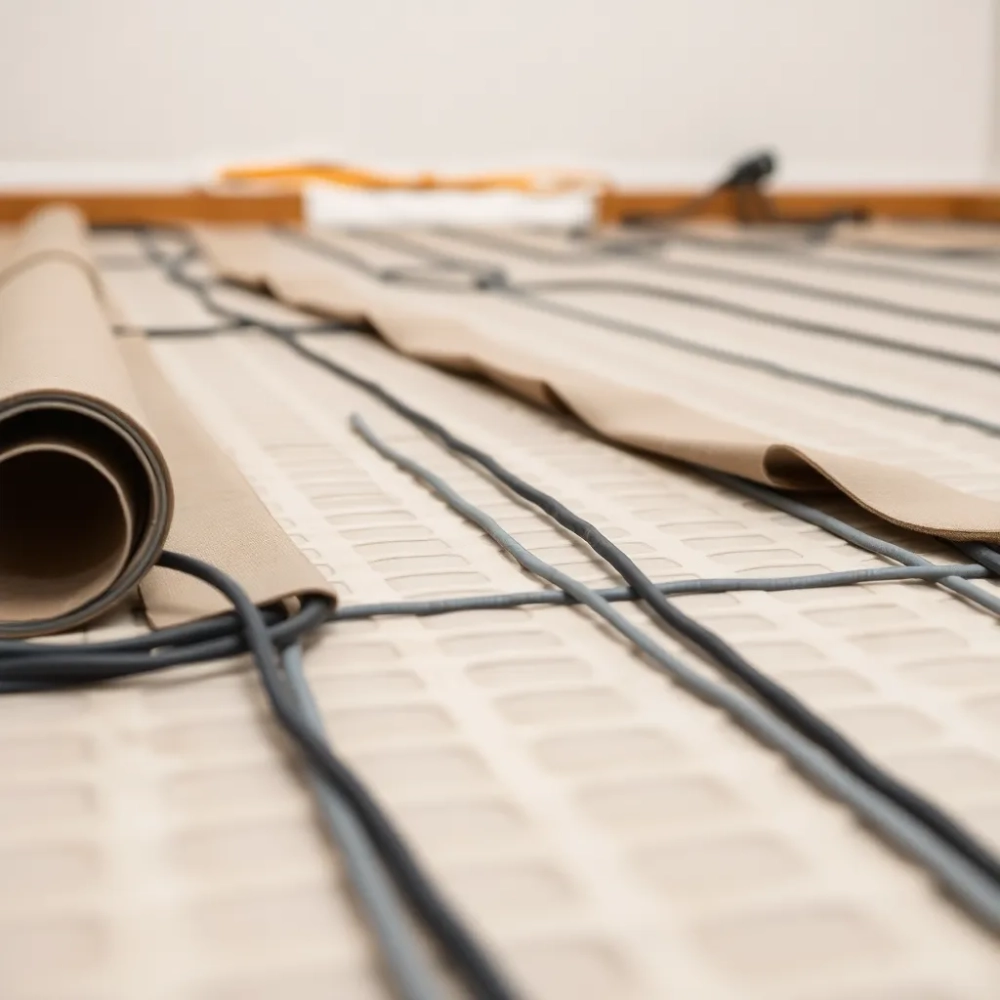

Zacznijmy od mat grzewczych. Są niczym gotowe „dywany ciepła”. Przewody grzewcze są na stałe zamocowane do siatki z włókna szklanego o standardowej szerokości około 50 cm. To sprawia, że ich montaż jest błyskawiczny i intuicyjny. Wystarczy rozwinąć matę, przymocować ją do podłoża i już połowa pracy za nami. Moc jednostkowa maty jest stała, zazwyczaj wynosi 150 W/m² lub 170 W/m². Oznacza to, że nie mamy możliwości jej regulacji w poszczególnych strefach. To rozwiązanie idealne do pomieszczeń o prostokątnych lub kwadratowych kształtach, gdzie straty ciepła są w miarę równomierne.

Przechodząc do kabli grzewczych, wkraczamy w świat większej elastyczności, ale też większych wymagań. Kable są sprzedawane w metrach bieżących z określoną mocą na metr, np. 10 W/m czy 18 W/m. Montaż kabli polega na ich układaniu w odpowiedni wzór, zazwyczaj na specjalnych taśmach montażowych lub na siatce zbrojeniowej, zachowując ustalony rozstaw między nimi. To właśnie ten rozstaw jest kluczem do regulacji mocy grzewczej na metr kwadratowy. Mniejszy rozstaw to większa moc, większy rozstaw to mniejsza moc.

Ta możliwość dostosowania mocy jest główną przewagą kabli grzewczych. Jak już wspomniano, możemy zagęścić kable w strefach o większych stratach ciepła, np. w pobliżu okien lub drzwi balkonowych, i rozluźnić je w miejscach, gdzie nie potrzebujemy tak intensywnego grzania, np. pod elementami meblowymi. To jak krawiec, który szyje garnitur na miarę, idealnie dopasowany do sylwetki.

Inną różnicą jest grubość warstwy wylewki. Maty grzewcze, ze względu na ich płaską konstrukcję, wymagają stosunkowo cienkiej warstwy wylewki lub kleju do płytek (ok. 0.5 do 1 cm nad matą). Kable grzewcze, zwłaszcza te o większej średnicy, zazwyczaj układane są w grubszym jastrychu (3-5 cm nad kablem), co zwiększa akumulację ciepła, ale jednocześnie wydłuża czas nagrzewania systemu. To trochę jak porównanie szybkiego samochodu sportowego z powolnym, ale wytrzymałym tirem.

Decydując się na kable grzewcze, musimy być bardziej precyzyjni w pomiarach i obliczeniach. Musimy dokładnie określić potrzebną moc grzewczą na metr kwadratowy i na tej podstawie obliczyć odpowiedni rozstaw kabli. Błąd w obliczeniach może skutkować niedogrzanym lub przegrzanym pomieszczeniem. To jak praca aptekarza – precyzja jest kluczowa.

Zarówno maty, jak i kable grzewcze są sprzedawane jako zestawy o określonej mocy całkowitej. To ważne, by pamiętać, że nie można ich ani skracać, ani wydłużać. Jeśli okaże się, że kupiliśmy zestaw o zbyt dużej mocy lub za długie kable, jesteśmy w kropce. Dlatego dokładne określenie potrzebnej mocy jest absolutnie kluczowe jeszcze przed zakupem. To jak kupowanie garnituru bez przymierzania – można się mocno zdziwić.

Podsumowując, wybór między matami a kablami grzewczymi sprowadza się do kompromisu między prostotą i szybkością montażu a elastycznością i możliwością precyzyjnego dopasowania mocy. Maty są idealne do typowych pomieszczeń, gdzie priorytetem jest szybka instalacja. Kable zaś sprawdzą się lepiej tam, gdzie potrzebna jest większa kontrola nad rozprowadzaniem ciepła i możliwość zrekompensowania większych strat termicznych w konkretnych strefach. Niezależnie od wyboru, pamiętajmy, że montaż ogrzewania podłogowego elektrycznego to inwestycja w komfort, która wymaga starannego planowania i precyzji wykonania.

Planowanie instalacji elektrycznej do ogrzewania podłogowego

Planowanie instalacji elektrycznej to nic innego jak skomplikowana gra logiczna, w której każdy element musi znaleźć się na właściwym miejscu, a wszystkie połączenia muszą być wykonane z aptekarską precyzją. To nie jest coś, co możemy improwizować „na budowie”. Dobry projekt instalacji elektrycznej pod ogrzewanie podłogowe to 90% sukcesu. Bez niego działamy na oślep.

Pierwszym, absolutnie kluczowym elementem projektu jest określenie potrzebnej mocy grzewczej dla każdego pomieszczenia, w którym ma być zainstalowane ogrzewanie. Zbyt mała moc oznacza niedogrzane pomieszczenia, zbyt duża – niepotrzebne koszty eksploatacji. Tutaj warto skonsultować się ze specjalistą, który pomoże nam obliczyć zapotrzebowanie na ciepło, biorąc pod uwagę wielkość pomieszczenia, stopień izolacji, typ okien i drzwi, a także przeznaczenie pomieszczenia. Jak mawiają mędrcy, „lepiej zapobiegać niż leczyć”, a w tym przypadku – lepiej dokładnie obliczyć, niż później marznąć lub płacić gigantyczne rachunki.

Mając określoną moc, przechodzimy do rozplanowania elementów systemu: mat lub kabli grzewczych, puszki instalacyjnej, termostatu i czujnika temperatury podłogi. Projekt musi szczegółowo wskazywać ich położenie. Pamiętajmy o ograniczeniach – mat czy kabli nie wolno układać pod stałymi zabudowami. To jak planowanie miasta – musimy uwzględnić strefy wyłączone z zabudowy.

W przypadku łazienek, planowanie staje się jeszcze bardziej krytyczne. Musimy uwzględnić strefy bezpieczeństwa określone przepisami prawa budowlanego. Strefa 0 to wnętrze wanny lub brodzika, strefa 1 to obszar bezpośrednio nad wanną/brodzikiem do wysokości 2,25 m, a strefa 2 to obszar w promieniu 60 cm od strefy 1. W tych strefach obowiązują ścisłe ograniczenia co do rodzaju instalacji elektrycznych i urządzeń. W strefie 0 i 1 co do zasady nie można instalować ogrzewania elektrycznego podłogowego. W strefie 2 jest to możliwe, ale tylko w przypadku zastosowania odpowiednich rozwiązań i zasilania z układu bardzo niskiego napięcia bezpiecznego (SELV) lub przy użyciu systemu separacji elektrycznej.

Projekt instalacji elektrycznej musi również uwzględniać zasilanie systemu. Ogrzewanie elektryczne podłogowe zazwyczaj wymaga wydzielonego obwodu w rozdzielnicy elektrycznej, zabezpieczonego odpowiednim wyłącznikiem nadprądowym i różnicowoprądowym. Moc systemu ogrzewania podłogowego w pojedynczym pomieszczeniu może wahać się od kilkuset watów do kilku kilowatów, dlatego dobranie odpowiednich zabezpieczeń jest kluczowe dla bezpieczeństwa. To jak dobieranie bezpieczników do mocy urządzenia – zbyt słabe będą się wyłączać, zbyt mocne nie ochronią nas przed zagrożeniem.

Pamiętajmy również o poprowadzeniu przewodów zasilających do puszki instalacyjnej, a także przewodów do czujnika temperatury podłogi i do termostatu. Wszystkie przewody muszą być prowadzone w rurach ochronnych lub kanałach, aby zabezpieczyć je przed uszkodzeniami mechanicznymi i wilgocią. To jak układanie kabli w ścianie – musimy zapewnić im bezpieczną ścieżkę.

W przypadku, gdy w jednym pomieszczeniu ma być zainstalowanych kilka stref ogrzewania (np. pod płytkami i pod drewnem, które mają różne wymagania temperaturowe), konieczne jest zastosowanie kilku obwodów grzewczych, każdy sterowany osobnym termostatem i wyposażony w osobny czujnik temperatury. To jak posiadanie kilku stref klimatyzacji w domu – każdą sterujemy niezależnie.

Dobry projekt instalacji elektrycznej powinien być wykonany przez uprawnionego elektryka, który posiada doświadczenie w projektowaniu systemów ogrzewania podłogowego. To gwarancja, że wszystko będzie zgodne z obowiązującymi przepisami i normami, a system będzie działał sprawnie i bezpiecznie. Inwestycja w profesjonalny projekt to nie wydatek, a mądra inwestycja, która zapobiegnie późniejszym kosztownym przeróbkom.

Planując, nie zapomnijmy o lokalizacji termostatu. Zazwyczaj montuje się go na wysokości włącznika światła, w miejscu, gdzie nie jest narażony na bezpośrednie działanie słońca czy innych źródeł ciepła, które mogłyby zafałszować pomiar temperatury powietrza. To jak umieszczanie termometru na ścianie w cieniu, a nie w pełnym słońcu.

Ostatecznie, dobrze zaplanowana instalacja elektryczna pod ogrzewanie podłogowe to nie tylko kwestia komfortu cieplnego, ale przede wszystkim bezpieczeństwa. Pamiętajmy, że pracujemy z prądem, a błędy mogą być bardzo kosztowne w skutkach. Dlatego precyzyjne planowanie, zgodne z obowiązującymi przepisami i wykonane przez profesjonalistę, jest absolutnie kluczowe dla udanego montażu i bezproblemowej eksploatacji systemu. To jak planowanie strategiczne w biznesie – bez dobrej strategii ciężko osiągnąć sukces.

Montaż czujnika temperatury i puszki instalacyjnej

Choć maty grzewcze i kable grzewcze są sercem naszego systemu ogrzewania podłogowego, to czujnik temperatury i puszka instalacyjna pełnią równie ważną rolę – to mózg i centrum sterowania. Ich prawidłowy montaż jest kluczowy dla precyzyjnego działania całego systemu. To jak instalowanie termostatu w piekarniku – bez niego nie mamy kontroli nad temperaturą.

Zacznijmy od puszki instalacyjnej. To miejsce, gdzie będą podłączone przewody zasilające, przewody od maty lub kabla grzewczego oraz przewody od czujnika temperatury podłogi i do termostatu. W projekcie powinna być dokładnie wyznaczona jej lokalizacja. Zazwyczaj umieszcza się ją na ścianie na wysokości 1,1 do 1,4 metra nad poziomem gotowej podłogi, czyli na standardowej wysokości montażu osprzętu elektrycznego.

Pierwszym krokiem jest wykonanie w ścianie otworu na puszkę instalacyjną. W tym celu używamy otwornicy o odpowiedniej średnicy. Pamiętajmy o wyłączeniu zasilania przed rozpoczęciem prac, to podstawa bezpieczeństwa! Montaż puszki powinien być stabilny, aby nie wypadała ani nie przesuwała się podczas podłączania przewodów i montażu termostatu.

Następnie przychodzi czas na wykucie bruzd na przewody elektryczne. Od puszki instalacyjnej ku dołowi, w pionowej linii, kujemy bruzdę w ścianie na przewód do czujnika temperatury i ewentualnie przewód zasilający termostat, jeśli ten jest zasilany oddzielnie. Głębokość i szerokość bruzdy powinny być dostosowane do grubości przewodów i rury ochronnej. To jak wykopanie rowu pod kabel – musi być wystarczająco duży.

Od dolnej części bruzdy ściennej, prostopadle do niej, kujemy bruzdę w podłodze na długość około 30-50 cm. To właśnie w tej bruździe, na odpowiedniej głębokości, zostanie umieszczony czujnik temperatury podłogi. Długość tej bruzdy jest ważna, aby czujnik znajdował się w obszarze ogrzewania, z dala od krawędzi pomieszczenia czy stref zimniejszych. To jak umieszczanie termometru pokojowego z dala od okna, aby nie mierzył temperatury zewnętrznej.

Sam czujnik temperatury podłogi jest delikatnym elementem i musi być chroniony przed uszkodzeniem podczas wylewania wylewki czy układania płytek. Zazwyczaj umieszcza się go w specjalnej rurce ochronnej (tzw. peszlu) zakończonej zaślepką, aby do środka nie dostała się wylewka czy klej. Rurkę tę montuje się w bruździe w podłodze, a czujnik wprowadza się do niej już po ułożeniu mat lub kabli grzewczych.

Po ułożeniu mat lub kabli grzewczych i zamocowaniu rurki ochronnej z czujnikiem, całość jest zalewana wylewką lub pokrywana klejem do płytek. Ważne jest, aby końcówka rurki z czujnikiem znajdowała się mniej więcej w połowie odległości między dwoma sąsiednimi przewodami grzewczymi. To zapewnia najbardziej miarodajny pomiar temperatury podłogi.

Przewód od czujnika temperatury, poprowadzony w rurce ochronnej, trafia do puszki instalacyjnej, gdzie zostanie podłączony do termostatu. Ważne jest, aby nie uszkodzić przewodu podczas montażu, ponieważ jego wymiana po zalaniu wylewką jest praktycznie niemożliwa. Traktujmy go z należytą ostrożnością, niczym cenną biżuterię.

W puszce instalacyjnej podłączamy również przewody zasilające (fazę i neutralny), przewody od maty lub kabla grzewczego oraz przewody do termostatu. Wszystkie połączenia muszą być wykonane zgodnie ze schematem dostarczonym przez producenta systemu i z zachowaniem wszelkich zasad bezpieczeństwa. Zazwyczaj stosuje się złączki Wago lub inne bezpieczne i trwałe rozwiązania. To jak skomplikowana operacja chirurgiczna – każde połączenie musi być perfekcyjne.

Połączenie uziemienia jest również kluczowe. Maty i kable grzewcze posiadają zazwyczaj ekran ochronny, który musi być uziemiony w rozdzielnicy elektrycznej. Zapewnia to dodatkową warstwę bezpieczeństwa w przypadku uszkodzenia izolacji. Pamiętajmy o zasadzie, że uziemienie to nie opcja, a obowiązek. Jak pas bezpieczeństwa w samochodzie – może się nie przydać, ale lepiej go mieć.

Po wykonaniu wszystkich połączeń, przed zamknięciem puszki, warto jeszcze raz sprawdzić poprawność podłączeń i dokręcenie wszystkich śrubek. Należy również zmierzyć rezystancję maty lub kabla grzewczego oraz rezystancję czujnika temperatury i porównać wyniki z danymi producenta. To taka mała autokontrola przed startem. Jeśli wartości odbiegają od normy, coś poszło nie tak i trzeba znaleźć przyczynę zanim zalejemy wszystko wylewką.

Puszka instalacyjna jest zazwyczaj przeznaczona do montażu podtynkowego, co oznacza, że po zakończeniu prac będzie ukryta w ścianie, widoczna będzie jedynie ramka i pokrywa. Ważne jest, aby wybierać puszki wysokiej jakości, które zapewniają odpowiednie bezpieczeństwo i trwałość połączeń.

Precyzyjny montaż czujnika temperatury i puszki instalacyjnej to etap, którego nie można lekceważyć podczas instalacji ogrzewania podłogowego elektrycznego. To te elementy zapewniają prawidłowe sterowanie systemem i jego efektywną pracę. Ich błędne zainstalowanie może prowadzić do problemów z regulacją temperatury, a w skrajnych przypadkach do przegrzewania się systemu i uszkodzenia podłogi. To jak posiadanie świetnego silnika, ale zepsutego układu sterowania – całość nie będzie działać prawidłowo. Dbajmy o detale, a nasz system ogrzewania odwdzięczy się nam komfortem przez wiele lat.

Chcąc zobaczyć przybliżony rozkład kosztów instalacji ogrzewania podłogowego elektrycznego, spójrzmy na poglądowy wykres. Należy pamiętać, że są to jedynie szacunki i rzeczywiste koszty mogą się różnić w zależności od wielkości pomieszczenia, wybranego systemu, cen materiałów i stawek ekipy montażowej.
