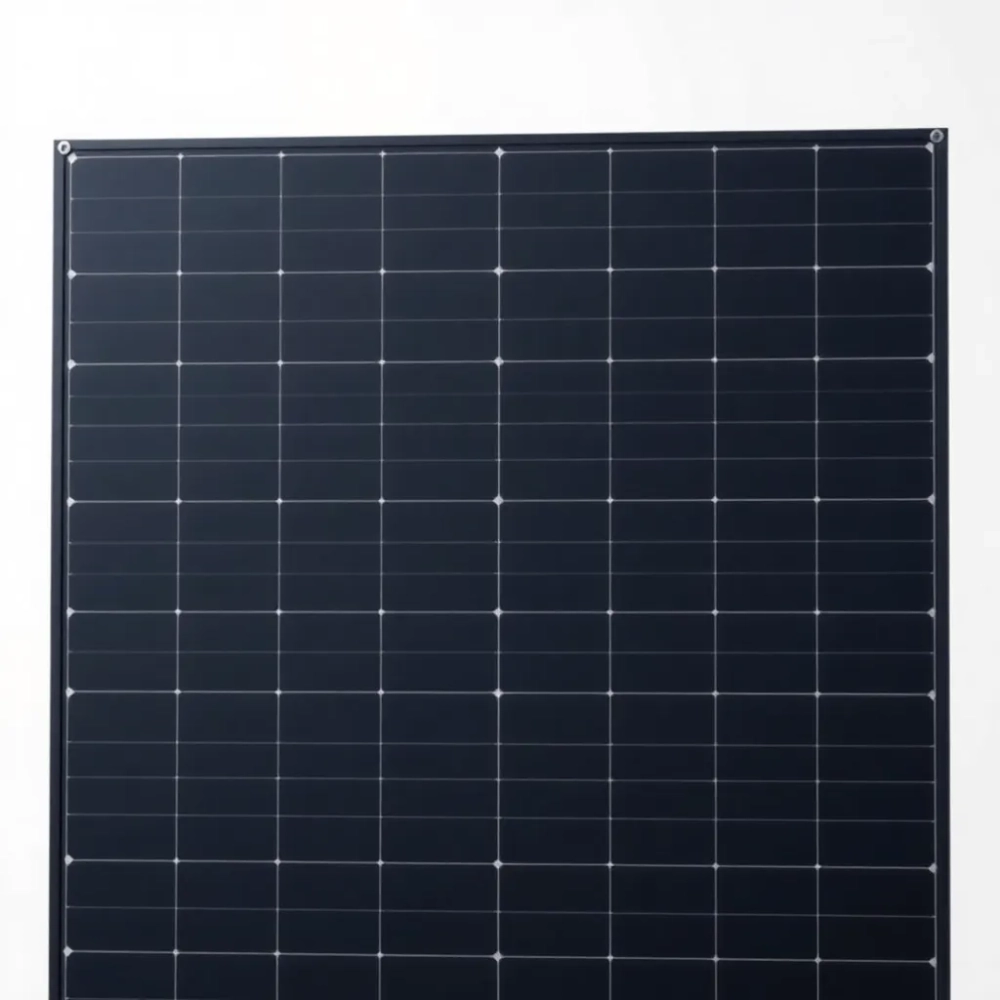

Panel fotowoltaiczny 500W: dokładne wymiary

Planujesz instalację fotowoltaiczną i zastanawiasz się, jak zmieścić panele o mocy 500 W na dachu lub gruncie? Rozumiem, że precyzyjne wymiary to podstawa, by uniknąć niespodzianek podczas montażu. W tym tekście przyjrzymy się dokładnie gabarytom panelu JA Solar 500 W, standardowym wymiarom modułów tej mocy, a także wysokości, szerokości, grubości i ramki. Omówimy wpływ tych parametrów na instalację oraz porównamy z innymi rozwiązaniami, co ułatwi Ci planowanie przestrzeni i konfiguracji.

• Wymiary panelu JA Solar 500W
• Standardowe wymiary modułów 500W
• Wysokość i szerokość paneli 500W
• Grubość panelu fotowoltaicznego 500W
• Wymiary ramki panelu 500W
• Wpływ wymiarów na montaż 500W
• Porównanie wymiarów paneli 500W
• Pytania i odpowiedzi: Panel fotowoltaiczny 500W – wymiary

Wymiary panelu JA Solar 500W

Panel JA Solar 500 W wyróżnia się kompaktowymi, ale solidnymi wymiarami, które idealnie pasują do większości dachów domowych. Jego długość wynosi dokładnie 2090 mm, szerokość 1040 mm, a grubość 35 mm. Te gabaryty wynikają z konstrukcji opartej na 144 ogniwach klasy A, co zapewnia wysoką wydajność bez nadmiernego zajmowania miejsca. Producent zadbał o optymalne proporcje, by moduł był łatwy w transporcie i montażu. W praktyce takie wymiary pozwalają na gęstsze ułożenie paneli fotowoltaicznych w systemie.

Konstrukcja ramki aluminiowej wzmacnia stabilność, chroniąc ogniwa przed obciążeniami mechanicznymi. Waga panelu oscyluje wokół 25 kg, co ułatwia obsługę dwóm osobom. Te parametry sprawiają, że JA Solar 500 W sprawdza się w instalacjach naziemnych i dachowych. Wysoka jakość materiałów gwarantuje odporność na warunki atmosferyczne przez dekady. Wybierając ten model, zyskujesz pewność co do precyzyjnego dopasowania do projektu.

Ogniwa monokrystaliczne w technologii PERC podnoszą sprawność do poziomu powyżej 21 proc., co koreluje z gabarytami. Mniejsze straty energii dzięki tym wymiarom przekładają się na lepszy zwrot inwestycji. Panel jest kompatybilny z popularnymi inwerterami i systemami montażowymi. Jego design minimalizuje cienie między modułami w dużych farmach.

Zobacz także: Panel fotowoltaiczny 1000W: cena, ROI i wybór

Standardowe wymiary modułów 500W

Moduły fotowoltaiczne o mocy 500 W zazwyczaj mieszczą się w standardzie około 2090 x 1040 x 35 mm, co stało się normą dla paneli półformatowych. Te wymiary ewoluowały wraz z wzrostem mocy ogniw, pozwalając na zachowanie kompaktowości. Producenci dostosowują je do łatwości produkcji i transportu. W efekcie instalatorzy mogą planować układy bez niespodzianek. Takie gabaryty dominują na rynku od kilku lat.

Wariacje zależą od technologii: panele bifacjalne mogą być nieco szersze o 10-20 mm. Standardowa wysokość 2090 mm ułatwia pionowe ułożenie na spadkowych dachach. Szerokość 1040 mm optymalizuje wykorzystanie szerokości kalenicy. Grubość 35 mm zapewnia kompatybilność z большинścią szyn montażowych. Te parametry minimalizują koszty logistyki.

Normy IEC wyznaczają tolerancje na poziomie plus/minus 3 mm dla długości i szerokości. Dzięki temu moduły różnych marek pasują do siebie w hybrydowych instalacjach. Standardowe wymiary paneli 500 W wspierają skalowalność systemów od 5 do 50 kW. Planując przestrzeń, zawsze sprawdzaj specyfikację producenta.

Zobacz także: Panel fotowoltaiczny 600W – wymiary i wymiary paneli

Typowe konfiguracje

• Dachówka: 2094 x 1038 x 35 mm
• Monokrystal: 2090 x 1040 x 35 mm
• Bifacjalny: 2092 x 1046 x 36 mm

Wysokość i szerokość paneli 500W

Wysokość paneli 500 W, czyli długość, wynosi zwykle 2090 mm, co odpowiada formatowi M10 ogniw. Taka wartość pozwala na efektywne wychwytywanie promieni słonecznych pod kątem nachylenia dachu. Szerokość 1040 mm wynika z 22 ogniw w rzędzie, optymalizując stosunek mocy do powierzchni. Te proporcje 2:1 ułatwiają symetryczne układanie w rzędach. W rezultacie zyskujesz więcej energii z metra kwadratowego.

Na dachach o ograniczonej szerokości panele montuje się pionowo, wykorzystując pełną wysokość 2090 mm. Szerokość 1040 mm minimalizuje przerwy między modułami, redukując straty zacienienia. W instalacjach gruntowych poziome ułożenie skraca efektywną długość rzędu. Te wymiary pasują do standardowych profili aluminiowych o rozstawie 40-50 cm. Planowanie zaczyna się od pomiaru dostępnej powierzchni.

Wysokość panelu wpływa na stabilność konstrukcji – dłuższe moduły wymagają mocniejszych uchwytów. Szerokość determinuje liczbę paneli w rzędzie, np. 4-6 na pasie dachowym. Proporcje te ewoluowały z 60-ogniwowych do 144, zwiększając moc bez powiększania gabarytów. Dzięki temu instalacje stają się bardziej wydajne.

Zobacz także: Panel fotowoltaiczny 800W: poznaj wymiary!

Grubość panelu fotowoltaicznego 500W

Grubość paneli 500 W standardowo wynosi 35 mm, co wynika z warstw szkła hartowanego, EVA i backsheetu. Taka wartość zapewnia ochronę bez nadmiernej masy. Moduły o tej grubości są kompatybilne z большинścią zacisków montażowych. Mniejsza grubość mogłaby obniżyć wytrzymałość na śnieg i wiatr. Te parametry gwarantują bezpieczeństwo przez 25-30 lat.

W panelach ramkowych grubość obejmuje aluminiową ramę o 30 mm profilu. Bezramkowe warianty mierzą 25-30 mm, ale tracą na sztywności. 35 mm to optimum dla instalacji dachowych z obciążeniem do 5400 Pa. Grubość wpływa na aerodynamikę, redukując opory wiatru. Wybierając moduł, zwracaj uwagę na certyfikaty wytrzymałościowe.

Zobacz także: Panel fotowoltaiczny 550W – wymiary i dopasowanie

Podczas transportu grubość 35 mm pozwala na stabilne stosowanie palet euro. W magazynach panele układane są w stosy po 30-35 sztuk. Ta wartość minimalizuje ryzyko pęknięć ogniw. W porównaniu do starszych modeli 40 mm, nowoczesne są lżejsze o 10 proc.

Wymiary ramki panelu 500W

Ramka panelu 500 W ma szerokość 35 mm i głębokość 35 mm, wykonana z anodowanego aluminium. Takie wymiary zapewniają sztywność i odporność na korozję. Narożniki wzmocnione zapobiegają odkształceniom. Ramka wystaje 6-8 mm poza laminat, ułatwiając mocowanie zaciskami. Te detale podnoszą trwałość w warunkach zewnętrznych.

Długość ramki górnej i dolnej to 2090 mm, bocznych 1040 mm minus otwory odwadniające. Profil ramki ma przekrój prostokątny z zaokrągleniami dla bezpieczeństwa. Waga ramki stanowi 40 proc. masy całkowitej. Takie wymiary pozwalają na integrację z systemami rail-less. Ramka chroni krawędzie przed mikropęknięciami.

Zobacz także: Szczotka teleskopowa do mycia paneli fotowoltaicznych 2025

Otwory montażowe rozmieszczone co 300-400 mm na ramce upraszczają instalację. Grubość ścianki ramki 1,8 mm wystarcza na obciążenia dynamiczne. W panelach premium ramka ma powłokę antyrefleksyjną. Te parametry sprawiają, że moduły są gotowe do natychmiastowego użycia.

Wpływ wymiarów na montaż 500W

Wymiary 2090 x 1040 x 35 mm determinują rozstaw szyn montażowych na 1200-1600 mm. Na dachach skośnych panele zajmują ok. 2,2 m² każdy, co pozwala na 15-20 modułów na 50 m². Montaż wymaga 4 punktów kotwienia na panel. Te gabaryty minimalizują liczbę szyn, obniżając koszty. Planując, uwzględnij 5 cm odstępu między panelami.

W instalacjach naziemnych wymiary wpływają na kąt nachylenia – optymalnie 30-35 stopni. Wysokość 2090 mm stabilizuje konstrukcję na wietrznych terenach. Szerokość ułatwia modułowe zestawy trackerów. Grubość ramki pasuje do standardowych klinów. Efektem jest szybszy montaż o 20 proc. w porównaniu do większych formatów.

• Odstępy: 20-50 mm między panelami
• Szyny: długość 2,5-3 m
• Obciążenie: do 2400 Pa wiatru

Porównanie wymiarów paneli 500W

Panele 500 W różnych technologii różnią się nieznacznie gabarytami, co widać w tabeli poniżej. Monokrystaliczne trzymają się 2090 x 1040 mm, polikrystaliczne bywają szersze o 20 mm. Bifacjalne zyskują 6 mm grubości dla dodatkowej warstwy. Te różnice wpływają na gęstość mocy – do 240 W/m².

W porównaniu do 400 W (1960 x 990 mm) modele 500 W są o 10 proc. dłuższe, co zwiększa moc bez proporcji. 600 W panele rosną do 2250 x 1134 mm, zajmując więcej miejsca. Wybór zależy od dostępnej powierzchni – mniejsze dla dachów miejskich.

Pytania i odpowiedzi: Panel fotowoltaiczny 500W – wymiary

• Jakie są standardowe wymiary panelu fotowoltaicznego 500W?

  Typowe wymiary paneli fotowoltaicznych o mocy 500W wynoszą około 2090 x 1040 x 35 mm. Są to kompaktowe rozmiary, które ułatwiają montaż w dużych instalacjach dachowych lub naziemnych.

• Jakie dokładnie wymiary ma panel JA SOLAR 500W?

  Panel JA SOLAR 500W, zbudowany z 144 ogniw klasy A, ma wymiary 2090 x 1040 x 35 mm. Dzięki temu zapewnia wysoką sprawność i niezawodność w wymagających systemach.

• Czy wymiary paneli 500W różnią się w zależności od producenta?

  Wymiary paneli 500W są zbliżone u większości producentów i oscylują wokół 2090 x 1040 x 35 mm, choć mogą nieznacznie różnić się w zależności od technologii i materiałów użytych w konstrukcji.

• Jak wymiary panelu 500W wpływają na planowanie instalacji?

  Standardowe wymiary 2090 x 1040 x 35 mm pozwalają na łatwą integrację w systemach fotowoltaicznych, minimalizując straty miejsca i ułatwiając transport oraz montaż na dachach lub gruntach.
