Płytka PCB – co to jest? Definicja i budowa

Jeśli kiedykolwiek rozkręcałeś stary telefon czy komputer i zastanawiałeś się, co trzyma w ryzach wszystkie te drobne elementy, to płytka PCB jest właśnie tym sercem sprawy. Wyobraź sobie izolacyjny nośnik, na którym miedziane ścieżki przewodzą prąd między układami scalonymi, rezystorami i kondensatorami, tworząc spójny obwód. W tym artykule przyjrzymy się jej definicji i budowie, rodzajom zależnym od warstw i materiałów, a także kluczowym parametrom jak grubość, sztywność czy obciążalność prądowa, byś zrozumiał, dlaczego to podstawa każdej elektroniki.

• Czym jest płytka PCB?
• Rodzaje płytek PCB
• Materiał wykonania płytek PCB
• Grubość i sztywność płytek PCB
• Obciążalność prądowa płytek PCB
• Technologia montażu na płytkach PCB
• Zastosowania płytek PCB
• Płytka PCB – pytania i odpowiedzi

Czym jest płytka PCB?

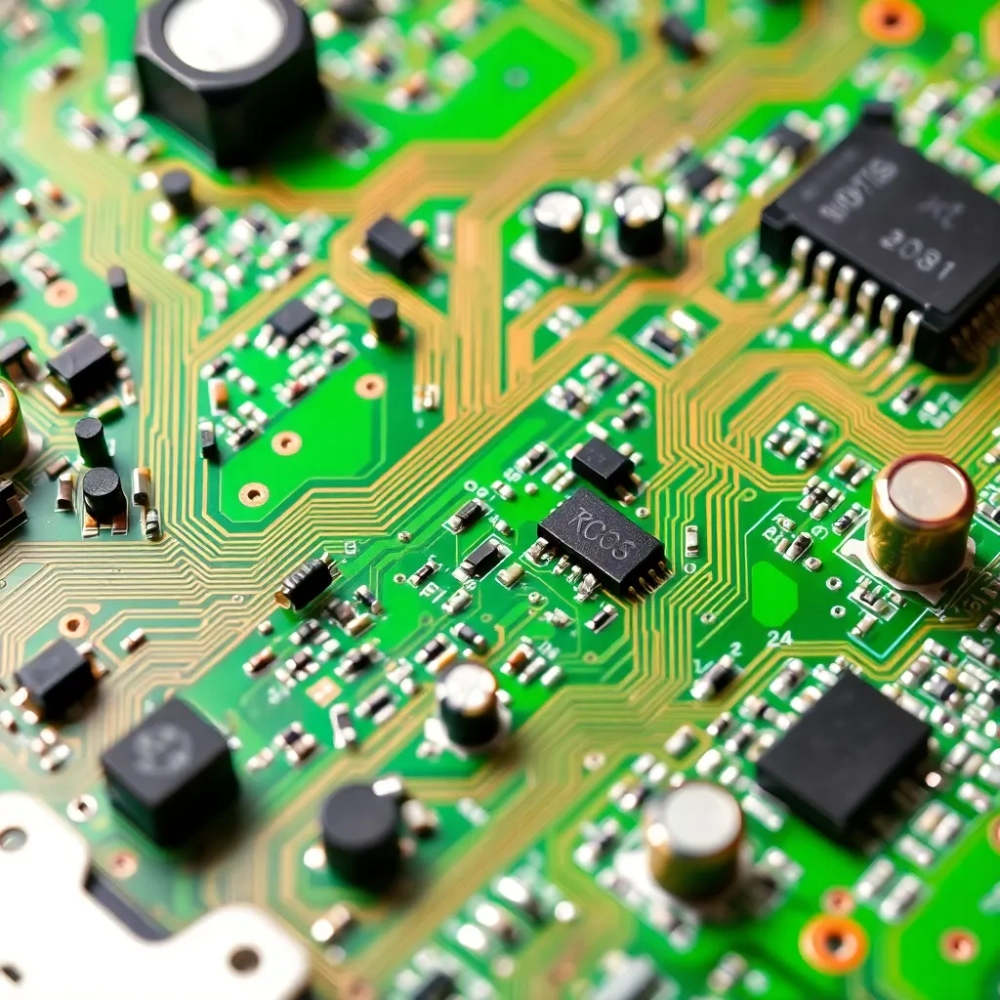

Płytka PCB, czyli Printed Circuit Board, stanowi izolacyjny nośnik dla elementów elektronicznych, na którym naniesiono miedziane ścieżki przewodzące prąd. Podstawowa jej rola polega na mechanicznym i elektrycznym łączeniu komponentów, takich jak tranzystory czy diody, w jeden funkcjonalny obwód. Bez niej montaż elektroniki byłby chaotyczny i zawodny, bo zapewnia precyzyjne pozycjonowanie padów lutowniczych. Proces produkcji zaczyna się od laminatu pokrytego miedzią, którą następnie trawiono, by powstały wzory ścieżek. Dzięki temu płytki PCB umożliwiają miniaturyzację urządzeń, ograniczając rozmiary i koszty.

W budowie wyróżnia się warstwy izolacyjne i przewodzące, gdzie miedź osadzana jest metodą galwaniczną dla lepszej przewodności. Ścieżki te mają różną szerokość, dostosowaną do natężenia prądu, co zapobiega przegrzaniu. Płytka PCB nie tylko przenosi sygnały, ale też rozprasza ciepło, chroniąc delikatne układy. W codziennych urządzeniach spotykamy je w formach sztywnych lub elastycznych, zawsze z fokusem na niezawodność. To fundament, na którym opiera się współczesna elektronika konsumencka i przemysłowa.

Definicja płytki PCB podkreśla jej rolę jako nośnika izolacyjnego z miedzianymi ścieżkami do montażu elementów. Ułatwia to automatyzację produkcji, bo maszyny lutują komponenty bezpośrednio na padach. W efekcie obwody stają się kompaktowe i odporne na wibracje. Płytki ewoluowały od prostych jednowarstwowych do wielowarstwowych, obsługujących złożone projekty. Ich uniwersalność czyni je nieodzownymi w każdym gadżecie elektronicznym.
