Płytki prowadzące dla niewidomych – kompletny przewodnik

Płytki prowadzące i ostrzegawcze rodzaje oraz wzory dotykowe

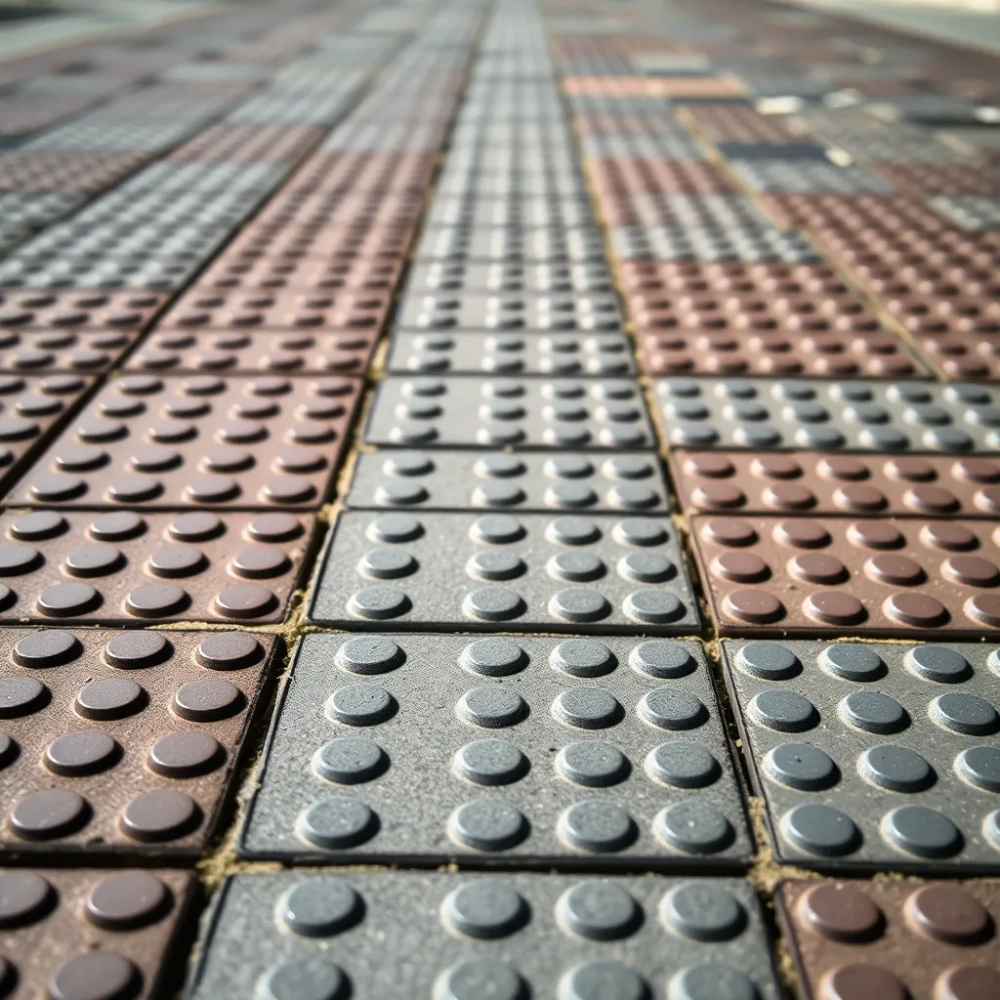

Trzy systemy faktur rozróżnia się pod stopą lub białą laską. Wypustki sferyczne (kopułki) ostrzegają o niebezpieczeństwie. Ryflowania liniowe prowadzą po wyznaczonej trasie. Kwadratowe pola uwagi (płaskie z niskimi żebrami) wyznaczają punkty decyzyjne. Zasada jest prosta: im bardziej uporządkowany rytm pod stopą, tym łatwiej mózg interpretuje komunikat.

• Płytki prowadzące i ostrzegawcze rodzaje oraz wzory dotykowe
• Wymiary, normy i parametry techniczne płytek dotykowych
• Montaż płytek prowadzących krok po kroku
• Zastosowanie płytek prowadzących w przestrzeni publicznej

Płytki prowadzące dla niewidomych to jeden z trzech typów płyt integracyjnych stosowanych w polskiej przestrzeni publicznej. Rozróżnienie ma znaczenie praktyczne, nie wyłącznie formalne, bo od typu faktury zależy reakcja użytkownika: zatrzymanie się, podążenie w wybranym kierunku lub podjęcie decyzji.

Faktura rozróżnia się nie tylko kształtem, ale i wysokością. Norma PN-EN 1339 wymaga, aby elementy wypukłe miały od 4 do 5 mm wysokości mierzonej od powierzchni czołowej płyty. Zbyt niskie wypustki znikają w odczuciu pod podeszwą obuwia, a zbyt wysokie tworzą zagrożenie potknięciem. Ten zakres istnieje, ponieważ obuwie tłumi sygnał dotykowy w sposób zależny od materiału podeszwy miękka pianka EVA pochłania więcej niż twarda guma.

Wypustki sferyczne rozmieszcza się w siatce modularnej, najczęściej 5 kopułek na długości płyty 30 cm. Ryflowania prowadzące mają rozstaw osiowy od 30 do 50 mm, z tolerancją ±2 mm, ponieważ odstęp wpływa na rozpoznawalność wzorca nawet przez osobę z umiarkowaną utratą czucia w stopach.

Wymiary, normy i parametry techniczne płytek dotykowych

Standardowe wymiary płyt integracyjnych mieszczą się w czterech formatach: 25×25, 30×30, 35×35 i 40×40 cm. Każdy z nich ma uzasadnienie wynikające z modularności chodników betonowych i kamiennych stosowanych w polskim budownictwie drogowym. Większy format oznacza mniej fug na powierzchni, ale utrudnia ewentualną naprawę pojedynczego elementu.

Grubość płyty determinuje obciążenie, jakie może przenieść. Dla ruchu pieszego wystarcza 8 cm. Pod ruch kołowy (dostawy, służby techniczne, pogotowie) grubość rośnie do minimum 10 cm, a w jezdniach manewrowych do 12 cm. Zasada jest prosta: każdy centymetr grubości to około 25% wzrostu nośności na zginanie, ponieważ sztywność płyty rośnie z kwadratem grubości.

Antypoślizgowość klasyfikuje się według trzech skal: R (chropowatość powierzchni), V (objętość odprowadzania wody) i Klasy ABC (tarcie na mokro). Dla płyt prowadzących wymaga się minimum R11 lub V4, a dla stref szczególnie narażonych na wilgoć (przejścia podziemne, perony) R12. Wyższa klasa oznacza dłuższą drogę hamowania dynamicznego, co ma znaczenie przy pośpiechu pieszego.

Kluczowe parametry dobrej płyty integracyjnej można zebrać w formie checklisty inwestorskiej:

• Nasiąkliwość poniżej 0,5% (mrozoodporność bez mikropęknięć)
• Wytrzymałość na ścieranie klasy 4 (max 18 000 mm³ śladu wg Böhmego)
• Mrozoodporność potwierdzona minimum 150 cykli zamrażania
• Odporność UV bez zmiany odcienia RAL powyżej ∆E 2 przez 5 lat
• Jednorodność faktury: tolerancja wysokości wypustek ±0,3 mm
• Trwałość koloru potwierdzona testem Xenon 2000 h
• Klasa wytrzymałości na zginanie minimum T4 (4 MPa)
• Antypoślizgowość R11 lub wyższa
• Certyfikat CE wg PN-EN 1339 (płyty betonowe) lub PN-EN 1343 (krawężniki kamienne)
• Zgodność z wytycznymi PFRON oraz normą ISO 21542 (budynki i przestrzenie publiczne)

Dyrektywa EAA 2025/2149, obowiązująca od 28 czerwca 2025 r., rozszerza obowiązek dostępności na produkty i usługi, w tym na elementy infrastruktury publicznej. Inwestorzy publiczni, którzy planują przetargi po tej dacie, muszą uwzględniać wymogi dostępności nie tylko w budynkach, ale i w przestrzeni zewnętrznej, w tym w nawierzchniach dotykowych.

Definicja: Płomieniowanie to obróbka termiczna powierzchni granitu, w której strumień gazowy o temperaturze około 1200°C powoduje mikrootwarcia ziaren kwarcu. Efektem jest chropowata, antypoślizgowa faktura o głębokości nierówności od 0,5 do 1,2 mm. Ryflowanie to mechaniczne nacięcie rowków diamentową tarczą, z rozstawem zależnym od wzorca.

Montaż płytek prowadzących krok po kroku

Prawidłowy montaż zaczyna się od projektu, nie od układania. Trasę prowadzącą wyznacza się tak, by omijała słupki, wpusty kanalizacyjne i studzienki, które mogłyby zniekształcić sygnał dotykowy. Biała laska wyczuje bowiem krawędź płyty zanim dotrze do wypustki, co zakłóca interpretację.

Podbudowa musi przenosić obciążenia charakterystyczne dla danej lokalizacji. Dla chodnika miejskiego stosuje się warstwę nośną z kruszywa łamanego 0/31,5 mm o grubości 15 cm, zagęszczoną do wskaźnika Is = 0,98. Na niej układa się podsypkę cementowo-piaskową 1:4 o grubości 3 do 5 cm, której zadaniem jest wyrównanie drobnych różnic wysokościowych.

Same płyty układa się z zachowaniem fugi 2 do 3 mm, którą wypełnia się piaskiem kwarcowym lub zaprawą epoksydową w zależności od przewidywanego obciążenia. Fuga większa niż 5 mm tworzy wyczuwalną szczelinę, która konkuruje z sygnałem dotykowym wypustek. Zbyt ciasna fuga (poniżej 1 mm) nie kompensuje rozszerzalności termicznej granitu, który przy zmianie temperatury o 50°C może wydłużyć się o 0,4 mm na metr.

Po ułożeniu i stabilizacji (minimum 24 godziny) płyty impregnuje się środkiem hydrofobowym na bazie siloksanów. Impregnat wnika w kapilary kamienia na głębokość od 2 do 5 mm, ograniczając wnikanie wody i soli odladzających. To jeden z najważniejszych etapów, bo sól chlorkowa penetruje granit wzdłuż mikropęknięć i po 5 do 7 cyklach zimowych powoduje łuszczenie powierzchni.

Najczęstsze błędy montażowe:

• Układanie płyt bezpośrednio na gruncie bez podbudowy prowadzi do osiadania i przesunięć już po pierwszej zimie
• Brak dylatacji na granicy z budynkiem naprężenia termiczne pękają płyty przy ścianie
• Mieszanie płyt o różnej wysokości wypustek jeden producent 4,2 mm, drugi 5,1 mm to wyczuwalna różnica w sygnale
• Fugowanie zaprawą cementową bez dodatku elastyfikatora fugi pękają po roku
• Impregnacja po 28 dniach zamiast po 7 płyty nasiąkają wodą przed zabezpieczeniem

Etap końcowy to kontrola odbiorowa. Każdą płytę sprawdza się pod kątem różnicy wysokości z sąsiednią (max 2 mm) i stabilności (brak kołysania pod naciskiem 75 kg). Te proste testy eliminują większość wad, które po 2 do 3 latach użytkowania ujawniają się jako poluzowane elementy.

Zastosowanie płytek prowadzących w przestrzeni publicznej

Płyty integracyjne prowadzące obsługują konkretne, powtarzalne scenariusze ruchu. Pierony kolejowe i tramwajowe to miejsce, w którym biała laska musi wyczuć krawędź z odległości minimum 30 cm. Peron z płytami ostrzegawczymi w pasie 60 cm od krawędzi spełnia ten warunek, bo kopułki o wysokości 5 mm są wyczuwalne z pełnego kroku.

Przejścia dla pieszych wymagają trzech stref: pola uwagi przed krawężnikiem, pasa prowadzącego przez jezdnię (zintegrowanego z sygnalizacją akustyczną) i pola uwagi po drugiej stronie. Prawidłowa sekwencja pozwala osobie niewidomej zorientować się, czy stoi prostopadle do osi jezdni. Schemat ten wygląda następująco:

   [strefa uwagi]  →  [pas prowadzący przez jezdnię]  →  [strefa uwagi]
        90 cm                szerokość przejścia                  90 cm

Budynki użyteczności publicznej (urzędy, szpitale, uczelnie) stosują płyty prowadzące od wejścia do punktu informacji, a następnie do kluczowych funkcji: wind, toalet, wyjść ewakuacyjnych. Długość trasy w dużym obiekcie może przekraczać 50 metrów, co wymaga starannego planowania, by trasa nie krzyżowała się z głównym nurtem pieszego ruchu ogólnego.

Dworce i lotniska to szczególny przypadek ze względu na połączenie ruchu lokalnego i tranzytowego. Płyty integracyjne z granitu o wymiarach 35×35 i 40×40 cm sprawdzają się tam lepiej niż mniejsze formaty, bo wytrzymują intensywniejszy ruch walizek na kółkach, które obciążają nawierzchnię punktowo siłą od 80 do 120 kg.

W nawierzchniach zewnętrznych betonowe płyty integracyjne ustępują granitowi pod każdym względem poza ceną początkową. W obiektach zamkniętych, gdzie warunki są stabilne (brak mrozu, brak soli), beton bywa wystarczający i tańszy w montażu.

Czy kolor żółty jest wymagany prawnie? Polskie przepisy nie narzucają żółtego koloru płyt integracyjnych, ale wytyczne PFRON rekomendują stosowanie barwy kontrastującej z otaczającą nawierzchnią (żółta, czerwona, biała) dla osób słabowidzących. Żółty G682 stał się de facto standardem, ponieważ jego luminancja jest o 60 do 70% wyższa niż typowego szarego betonu.

Jaka grubość pod ruch kołowy? Minimum 10 cm dla pojazdów o nacisku do 5 t/oś (dostawy, służby techniczne), 12 cm dla pojazdów cięższych. W strefach manewrowych ciężarówek stosuje się płyty kamienne o grubości 15 cm lub rozwiązania betonowe zbrojone włóknem stalowym.

Konserwacja sprowadza się do trzech czynności: mycia ciśnieniowego raz lub dwa razy w roku (usuniecie zanieczyszczeń z rowków), kontroli wizualnej wypustek (ubytki powyżej 1 mm wysokości kwalifikują płytę do wymiany) oraz uzupełniania fug piaskowych po zimie. Wymiana pojedynczej płyty jest prosta, jeśli zapas magazynowy obejmuje minimum 5% zamontowanej powierzchni.

Najczęstsze pytanie inwestorów dotyczy kosztu w cyklu życia. Granit płomieniowany w formacie 30×30,8 cm przy cenie 1230 zł/m² netto i żywotności 50 lat daje koszt roczny 24,60 zł/m². Beton w cenie 150 zł/m² netto i żywotności 20 lat daje koszt roczny 7,50 zł/m², ale po pierwszej wymianie różnica się niweluje z powodu kosztów rozbiórki i utrudnień w użytkowaniu.

Dobór płyt warto zacząć od próbki fizycznej, nie katalogu. Pięć próbek ułożonych na planowanym podłożu i obejrzanych w świetle dziennym oraz sztucznym eliminuje 80% rozczarowań kolorystycznych. Próbka pozwala też sprawdzić antypoślizgowość w praktyce, przeciągając po niej mokrym kciukiem odczucie tarcia jest miarodajne w 70% w stosunku do klasy R11/R12.

Dyrektywa EAA 2025/2149 nakłada na podmioty publiczne obowiązek zapewnienia dostępności produktów i usług, w tym elementów infrastruktury. Norma ISO 21542 definiuje wymagania techniczne dla budynków i przestrzeni publicznych, a PN-EN 1339 reguluje parametry płyt betonowych. Wytyczne PFRON (dostępne w publikacjach integracja.gov.pl) doprecyzowują wymagania dla przestrzeni zewnętrznej. Dane cenowe na podstawie ofert rynkowych dla granitu Strzegom (2024).
