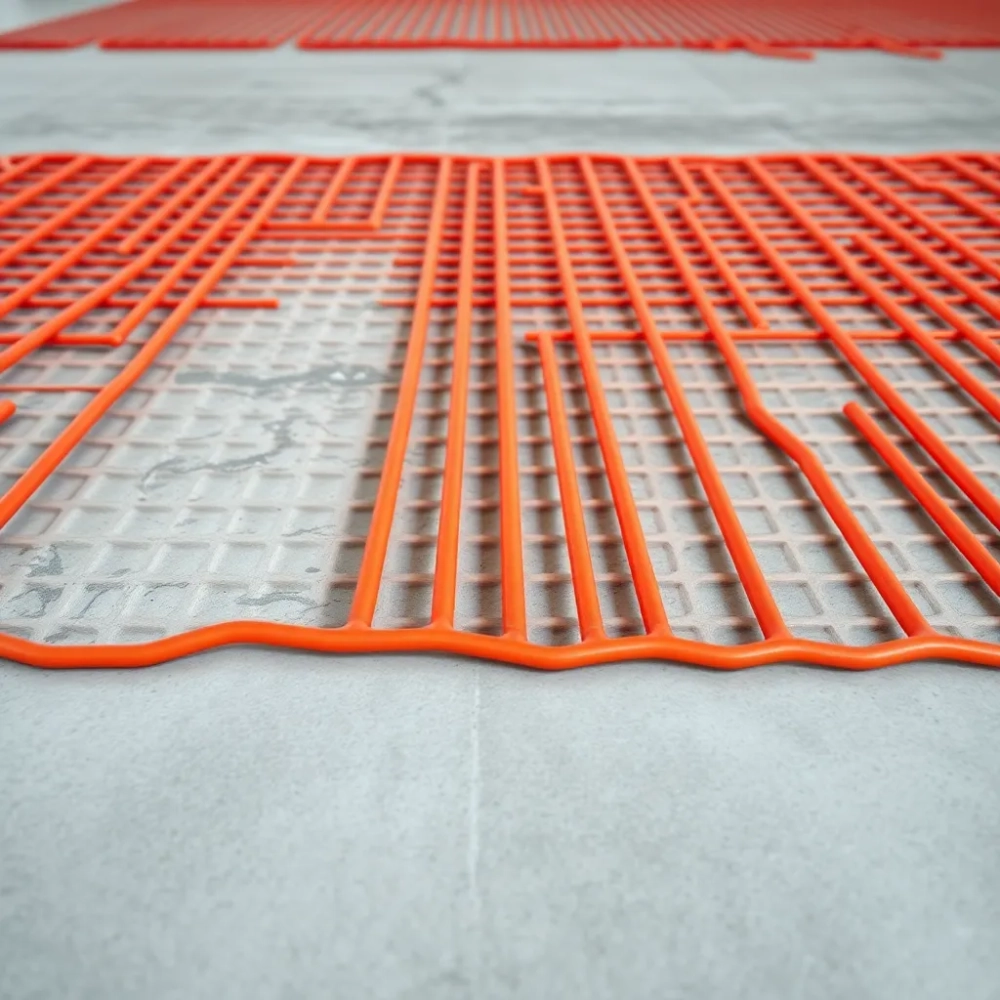

Podłogówka co 10 cm: kiedy naprawdę się opłaca, a kiedy to wyrzucone pieniądze?

Masz wątpliwość, czy rura ogrzewania podłogowego w rozstawie 10 cm to chwyt marketingowy, czy konkretna odpowiedź na konkretne warunki budynku. Słusznie, bo różnica 5 cm pozornie wygląda na kosmetykę, a w praktyce potrafi zmienić moc grzewczą nawet o 35%, długość pętli niemal dwukrotnie, a rachunek za materiały o tysiące złotych. Poniżej rozkładamy temat precyzyjnie: kiedy gęsty rozstaw rozwiązuje realny problem, a kiedy jedynie drenuje portfel i komplikuje hydraulikę instalacji.

• 10 czy 15 cm: jak dobrać rozstaw pod pompę ciepła i kociał
• Rozstaw podłogówki pod panele, płytki i drewno
• Ile metrów rury i jaki koszt przy rozstawie 10 cm?
• Krok po kroku: jak wybrać rozstaw bez wizyty u projektanta
• Najczęstsze błędy przy rozstawie rur

10 czy 15 cm: jak dobrać rozstaw pod pompę ciepła i kociał

Dwa warunki budynku decydują o tym, czy podłogówka co 10 cm ma sens. Pierwszy to zapotrzebowanie na ciepło, czyli strata ciepła wyrażona w W/m². Drugi to temperatura zasilania, jaką jest w stanie stabilnie zapewnić źródło ciepła przez całą dobę, także w lutowe mrozy.

W domach spełniających obecne wymogi WT 2021 strata ciepła zwykle oscyluje w granicach 50-70 W/m². Starsze budynki bez termomodernizacji potrafią schodzić do 60-90 W/m², a przedwojenne mury bez izolacji potrafią przekraczać 120 W/m². Im wyższa strata, tym krótszy odstęp między rurami potrzebny, żeby podłoga oddała wystarczającą moc przy niskiej temperaturze czynnika.

Pompa ciepła najczęściej pracuje z temperaturą zasilania 30-40°C, w skrajne mrozy nawet 45°C. Z kolei kocioł gazowy bez problemu podaje 50-60°C, a kocioł na pellet osiąga stabilne 55-65°C niezależnie od aury. Wyższa temperatura zasilania oznacza, że podłoga oddaje więcej ciepła z każdego metra rury, więc można pozwolić sobie na większy rozstaw bez utraty komfortu.

W praktyce pod pompę ciepła rozstaw 15 cm w dobrze ocieplonym domu wystarcza w pokojach. Pojawia się problem w dwóch sytuacjach: przy podłodze drewnianej lub panelach, które ograniczają przewodzenie ciepła, oraz przy stratach przekraczających 80 W/m². W obu przypadkach rozstaw 10 cm daje zapas mocy, którego standardowe 15 cm po prostu nie zapewni, nawet przy mocniejszym grzaniu czynnikiem.

Pod kocioł gazowy lub pelletowy w nowym budownictwie rozstaw 15 cm zwykle wystarcza. Gęstszy układ opłaca się tylko w strefach brzegowych przy ścianach zewnętrznych albo w łazienkach, gdzie zależy nam na szybkim nagrzewaniu posadzki z kamienia lub płytek. W takim przypadku daje się pełne pole 5-10 cm przez pierwszy metr od ściany, potem przechodzi w 15 cm.

Kiedy 10 cm to konieczność, a kiedy przerost formy

Są cztery scenariusze, w których gęsty rozstaw po prostu musi się pojawić. Po pierwsze, niska temperatura zasilania z pompy ciepła przy stratach budynku powyżej 70 W/m². Po drugie, podłoga drewniana o współczynniku λ poniżej 0,15 W/(m·K), która blokuje oddawanie ciepła do pomieszczenia. Po trzecie, łazienki i strefy mokre, gdzie liczy się szybki komfort cieplny stóp i szybkie nagrzewanie płytek. Po czwarte, strefy brzegowe wzdłuż ścian zewnętrznych, gdzie mostki termiczne wybijają największe straty.

Są też dwa scenariusze, w których gęsty rozstaw mija się z celem. Pokoje z małą stratą ciepła w dobrze ocieplonym domu zasilanym kotłem gazowym nie potrzebują dodatkowej mocy, a jedynie dłuższej pętli hydraulicznej i większej liczby rozdzielaczy. Drugi przypadek to duże powierzchnie otwarte, gdzie lepiej sprawdza się rozstaw 20-25 cm w połączeniu z większą liczbą obiegów, a nie ścieśnianie tego samego pola.

Rozstaw podłogówki pod panele, płytki i drewno

Posadzka to drugie najważniejsze ogniwo po źródle ciepła. Rura grzeje wodą, ale to warstwa wykończeniowa decyduje, ile ciepła faktycznie trafi do pokoju. Współczynnik przewodzenia λ mówi o tym wprost: im wyższy, tym sprawniej ciepło przechodzi przez materiał.

Płytki ceramiczne osiągają λ w granicach 1,0-1,3 W/(m·K), kamień naturalny 1,5-2,5 W/(m·K), a gres nawet 1,3-1,6 W/(m·K). To najlepsi przyjaciele ogrzewania podłogowego. 10 cm rozstawu pod taką posadzką daje moc 100-120 W/m², a 15 cm spokojnie 75-90 W/m². Pod płytkami najczęściej sprawdza się klasyczne 15 cm.

Panele laminowane mają λ rzędu 0,10-0,15 W/(m·K), a drewno dębowe czy jesionowe 0,13-0,18 W/(m·K). Drewno egzotyczne bywa nieco lepsze, ale wciąż zostaje w tyle za ceramiką. To oznacza, że pod deską potrzebna jest wyższa temperatura czynnika lub gęstsza rura. Rozstaw 10 cm pod drewnem przy pompie ciepła to często jedyny sposób, żeby utrzymać pokój w komfortowej temperaturze bez szatkowania desek.

Panele winylowe (LVT) i wykładziny dywanowe plasują się pomiędzy drewnem a płytkami, z λ w granicach 0,17-0,25 W/(m·K). Przy nich sprawdza się rozstaw pośredni 12,5-15 cm, a 10 cm stosuje się tylko przy wymagających warunkach pracy.

Wylewka anhydrytowa ma λ w okolicach 1,6-2,2 W/(m·K), cementowa 0,9-1,4 W/(m·K). Pierwsza przewodzi ciepło nawet o 30% lepiej, więc podłogówka w anhydrycie oddaje więcej mocy przy identycznym rozstawie. Dzięki temu anhydryt pozwala czasem wrócić z 10 cm do standardowego 15 cm bez utraty komfortu.

Montaż deski drewnianej bezpośrednio na ogrzewaniu podłogowym wymaga bezwzględnie klejenia do podłoża, a nie układania pływającego. Warstwa powietrza pod deską tworzy izolator, który potrafi zjeść 40-50% mocy grzewczej, niezależnie od rozstawu rur.

Wpływ wylewki na realną moc

Grubość wylewki nad rurą ma znaczenie, bo to ona akumuluje ciepło i oddaje je z opóźnieniem. Rura zatopiona 4,5 cm pod wierzchem wylewki anhydrytowej zachowuje się inaczej niż rura zatopiona 2,5 cm w tradycyjnej szlichtcie cementowej. Cieńsza warstwa szybciej reaguje na sterowanie, grubsza daje stabilniejszy rozkład temperatury i mniejsze zimne pasy między rurami.

W przypadku wylewki cementowej warto rozważyć dodatek plastyfikatora lub zbrojenie rozproszone, które poprawia przewodzenie i ogranicza ryzyko pękania. Wylewka anhydrytowa sama w sobie jest samopoziomująca i ma wyższą gęstość, co przekłada się na lepsze parametry cieplne. Jedyny haczyk: anhydryt reaguje z aluminium i cyną, więc elementy metalowe w posadzce wymagają zabezpieczenia.

Ile metrów rury i jaki koszt przy rozstawie 10 cm?

Podłogówka co 10 cm wymaga istotnie więcej rury niż wariant 15 cm. Dla typowego pokoju 20 m² strefy grzewczej zużywa się około 160-200 mb rury przy rozstawie 10 cm, podczas gdy 15 cm schodzi się do 110-135 mb. To wzrost o 40-50%, który przekłada się na realne pieniądze i konsekwencje hydrauliczne.

Każda pętla ma swoje limity długości określone przez opór hydrauliczny. Standardowo przy rurze PEX 16×2 pojedyncza pętla nie powinna przekraczać 80-100 mb przy zasilaniu 35°C, choć przy wyższej temperaturze i większej średnicy da się dojść do 120 mb. Jeśli zmieścisz pokój w jednej pętli, oszczędzasz koszt rozdzielacza i przyłączy. Jeśli rozstaw 10 cm wymusza dwie pętle, dochodzi kolejne podłączenie i koszt sekcji w szafce.

Opór hydrauliczny rury rośnie z kwadratem przepływu. Dwa razy dłuższa rura daje dwa razy większy opór liniowy, więc pompa obiegowa musi pokonać proporcjonalnie wyższą różnicę ciśnień. Przy 200 mb na jednym obiegu pompa z klasy A o wysokości podnoszenia 4 m słupa wody może już nie wystarczyć i trzeba dobierać wyższy model albo dzielić obwód na dwa krótsze.

Case study: salon 20 m² pod pompą ciepła

Salon z dwoma oknami do podłogi, ściana zewnętrzna wzdłuż 6 mb, docelowa temperatura 22°C. Dom zbudowany w 2018 roku, ściany z bloczków 25 cm ocieplone styropianem 20 cm, straty szacowane na 55 W/m². Pompa ciepła powietrze-woda o COP 4,5 przy 35°C.

Przy rozstawie 15 cm podłoga z gresu osiąga 82 W/m², co wystarcza przy takiej stracie. Instalacja wymaga 125 mb rury, jeden obieg, rozdzielacz 8-sekcyjny mieści wszystkie pokoje. Koszt materiałów (rura, rozdzielacz, złączki, izolacja) wynosi około 1 800 zł. Pompa obiegowa standardowa, prąd pobierany 40 W.

Przy rozstawie 10 cm podłoga osiąga 110 W/m², czas nagrzewania spada o 30%, a komfort stopy rośnie wyraźnie. Zużycie rury rośnie do 180 mb, koszt materiałów wskakuje na 2 400 zł. Pojawia się pytanie, czy ta różnica ma sens przy stracie 55 W/m² i dobrym dociepleniu. Odpowiedź: niewielką, chyba że właściciel chce szybszego nagrzewania rano albo planuje deski drewniane w przyszłości.

Case study: dom 120 m² pod kotłem gazowym

Dom jednorodzinny, dwa piętra, 6 pokoi, pomieszczenia o zróżnicowanej ekspozycji. Kocioł kondensacyjny o mocy 24 kW, temperatura zasilania 55°C w mrozy. Strata ciepła budynku: 70 W/m². Posadzka na parterze z płytek, na piętrze deska dębowa 14 mm.

Wariant 15 cm daje 78 W/m² na parterze i zaledwie 48 W/m² pod deską na piętrze. Drugie piętro wymaga wtedy podniesienia zasilania do 60-62°C, co jest jeszcze w zasięgu kotła, ale obniża kondensację i podnosi zużycie gazu o kilkanaście procent.

Wariant z rozstawem 10 cm na piętrze pod deską daje 62 W/m², kocioł może pracować przy 50°C bez utraty komfortu. Na parterze zostaje 15 cm lub 12,5 cm. Materiał droższy o 2 500 zł, ale oszczędność na gazie przez sezon zwraca się w 4-5 lat, a komfort stabilniejszego sterowania zostaje na lata.

Strefa brzegowa i metody układania

Najłatwiejszy sposób na podniesienie mocy tam, gdzie liczy się to najbardziej, to strefa brzegowa. Pierwszy metr od ściany zewnętrznej układa się gęściej, w pozostałej części pokoju standardowo. 5-10 cm przy ścianie, 15 cm w głębi pomieszczenia. To rozwiązanie tańsze niż gęsty rozstaw na całej powierzchni, a przy mostkach termicznych daje porównywalny efekt.

Dwie podstawowe metody układania to ślimak i meander. Ślimak rozkłada ciepło równomiernie, bo rura z gorącym czynnikiem biegnie naprzemiennie z powrotem schłodzonego. To metoda pierwszego wyboru pod pompę ciepła i dobre ocieplenie. Meander natomiast daje wyższą temperaturę w połowie pętli i niższą na końcu, więc sprawdza się przy ścianach zewnętrznych i strefach brzegowych, gdzie potrzebna jest wyższa moc lokalnie.

Dla domu z ogrzewaniem podłogowym liczy się też warstwa rozdzielcza i izolacja pod rurami. Bez folii metalizowanej lub EPS o λ poniżej 0,035 W/(m·K) nawet podłogówka co 10 cm traci 15-25% ciepła na dół, w grunt lub strop. Optymalna warstwa izolacji w nowym domu to 8-10 cm EPS 100 lub 6-8 cm XPS o niższym nasiąkaniu.

Przed zalaniem wylewki koniecznie wykonaj próbę ciśnieniową rur przez 24 godziny przy ciśnieniu roboczym. Zlokalizowanie nieszczelności po zalaniu wylewki oznacza kucie posadzki i koszt rzędu kilku tysięcy złotych.

Krok po kroku: jak wybrać rozstaw bez wizyty u projektanta

Krok 1: Oblicz stratę ciepła. Skorzystaj z projektu budowlanego albo zleć audyt termowizyjny. W nowym domu WT 2021 strata zwykle mieści się w 50-70 W/m², w starszym sięga 80-120 W/m². Bez tej liczby reszta obliczeń to zgadywanka.

Krok 2: Sprawdź temperaturę zasilania. Pompa ciepła typowo 30-40°C, kocioł gazowy 45-60°C, kocioł na pellet 50-65°C. Im niższa temperatura, tym gęstszy rozstaw musisz zaplanować.

Krok 3: Określ materiał posadzki. Płytki, kamień, drewno i panele mają różne λ, więc różnią się w przekazywaniu ciepła do pomieszczenia. Drewno wymaga gęstszego rozstawu niż gres przy tej samej stracie ciepła.

Krok 4: Zastosuj wzór skrócony. Moc [W/m²] = λ wylewki × (T wewnętrzna − T pod posadzką) × gęstość rury / grubość wylewki. Dla posadzki ceramicznej, wylewki anhydrytowej 6,5 cm, zasilania 35°C i temperatury wnętrza 22°C wychodzi około 95-110 W/m² przy 10 cm.

Krok 5: Zweryfikuj z projektantem lub wykonawcą. Samodzielne obliczenia wystarczają do wstępnego wyboru, ale projekt musi podpisać osoba z uprawnieniami. Sprawdź długość pętli, opór hydrauliczny i liczbę obiegów, bo te parametry weryfikują realność wykonania.

Checklista: wybrać 10 czy 15 cm?

Wybierz 10 cm, gdy:

• strata ciepła budynku przekracza 80 W/m²
• pompa ciepła pracuje przy zasilaniu poniżej 35°C
• posadzka to drewno lub panele o λ poniżej 0,15 W/(m·K)
• planujesz łazienkę ze strefą prysznica lub wanną wolnostojącą
• chcesz szybszego nagrzewania podłogi rano
• strefa brzegowa wymaga lokalnie wyższej mocy

Wybierz 15 cm, gdy:

• nowy dom WT 2021 ze stratą poniżej 70 W/m²
• kocioł na gaz, pellet lub olej
• posadzka ceramiczna lub kamienna
• zależy ci na niższym koszcie materiałów i krótszym czasie montażu
• ogrzewanie ma charakter niskotemperaturowy, ale miarowo, bez gwałtownych zmian

Sterowanie i regulacja

Sterowanie pogodowe obniża temperaturę zasilania proporcjonalnie do temperatury zewnętrznej. Wiosną i jesienią pompa pracuje przy 25-30°C nawet przy 15 cm rozstawu pod płytkami, latem przechodzi w tryb chłodzenia. Sterowanie klasyczne zaworami termostatycznymi na rozdzielaczu działa lokalnie, ale reaguje wolniej, więc wymaga większego zapasu mocy w podłodze, a więc gęściej ułożonej rury.

Najlepsze efekty daje połączenie pogodowej automatyki z głowicami termostatycznymi na poszczególnych obiegach. Pozwala to utrzymać 20-22°C w pokojach bez przegrzewania łazienek i bez szarpania źródła ciepła.

Najczęstsze błędy przy rozstawie rur

Pierwszy błąd to gęsty rozstaw na całej powierzchni bez uwzględnienia izolacji pod spodem. Bez EPS lub XPS o odpowiedniej grubości spora część ciepła ucieka w strop, a rachunek za prąd rośnie o 20-30%. Drugi błąd to brak folii rozdzielczej między rurą a wylewką cementową, który prowadzi do pękania wylewki i miejscowych mostków cieplnych.

Trzeci błąd to rozstaw 10 cm w całym domu, mimo że większość pokojów nie wymaga tak gęstej sieci. Jedna pętla wydłużona do 200 mb generuje opór, którego standardowa pompa nie pokona. Efekt: głośna praca instalacji, nierówny rozkład temperatury, grzanie tylko pierwszych metrów pętli.

Czwarty błąd to pominięcie strefy brzegowej w domach pasywnych. Brak gęstszego ułożenia przy ścianie zewnętrznej powoduje, że przy silnych mrozach szyba okienna paruje, a posadzka przy ścianie pozostaje letnia. Piąty to brak regulacji przepływu na rozdzielaczu, przez co każde pomieszczenie dostaje tyle samo czynnika, a pokoje od strony północnej wychładzają się szybciej niż te od południa.

Szósty, równie częsty, to montaż drewna pływającego na ogrzewaniu podłogowym. Warstwa powietrza pod deską działa jak izolator i potrafi zredukować oddawaną moc o połowę. Drewno na ogrzewaniu musi być klejone do wylewki lub układane bezpośrednio na suchym jastrychu przygotowanym pod ogrzewanie.

Norma PN-EN 1264 definiuje warunki projektowania wodnego ogrzewania podłogowego. Kluczowe parametry to maksymalna temperatura powierzchni posadzki 29°C w strefach stałego pobytu i 35°C w strefach brzegowych. Przekroczenie tych wartości szkodzi zdrowiu i powoduje pylenie drewna.

Źródła i normy

Dane techniczne oparte na normie PN-EN 1264 dotyczącej wodnego ogrzewania podłogowego, szczególnie części PN-EN 1264-2 (metody obliczania mocy cieplnej) oraz PN-EN 1264-3 (wymiarowanie). Wytyczne dotyczące izolacji cieplnej wg PN-EN 12831 (obciążenie cieplne budynków). Współczynniki λ materiałów posadzkowych z katalogów producentów rur PEX i kart technicznych wylewek anhydrytowych. Maksymalne temperatury powierzchni posadzki zgodne z normą PN-EN ISO 7730 (komfort cieplny). Dane o COP pomp ciepła z raportów Euroheat & Power oraz normy PN-EN 14511.

Gotowy projekt ogrzewania podłogowego powinien wykonać projektant z uprawnieniami w specjalności instalacyjnej. Samodzielne obliczenia wystarczają do decyzji o rozstawie, ale ostateczną weryfikację pod kątem oporów hydraulicznych, długości pętli i doboru pompy warto powierzyć osobie z doświadczeniem w realizacji podłogówek.
