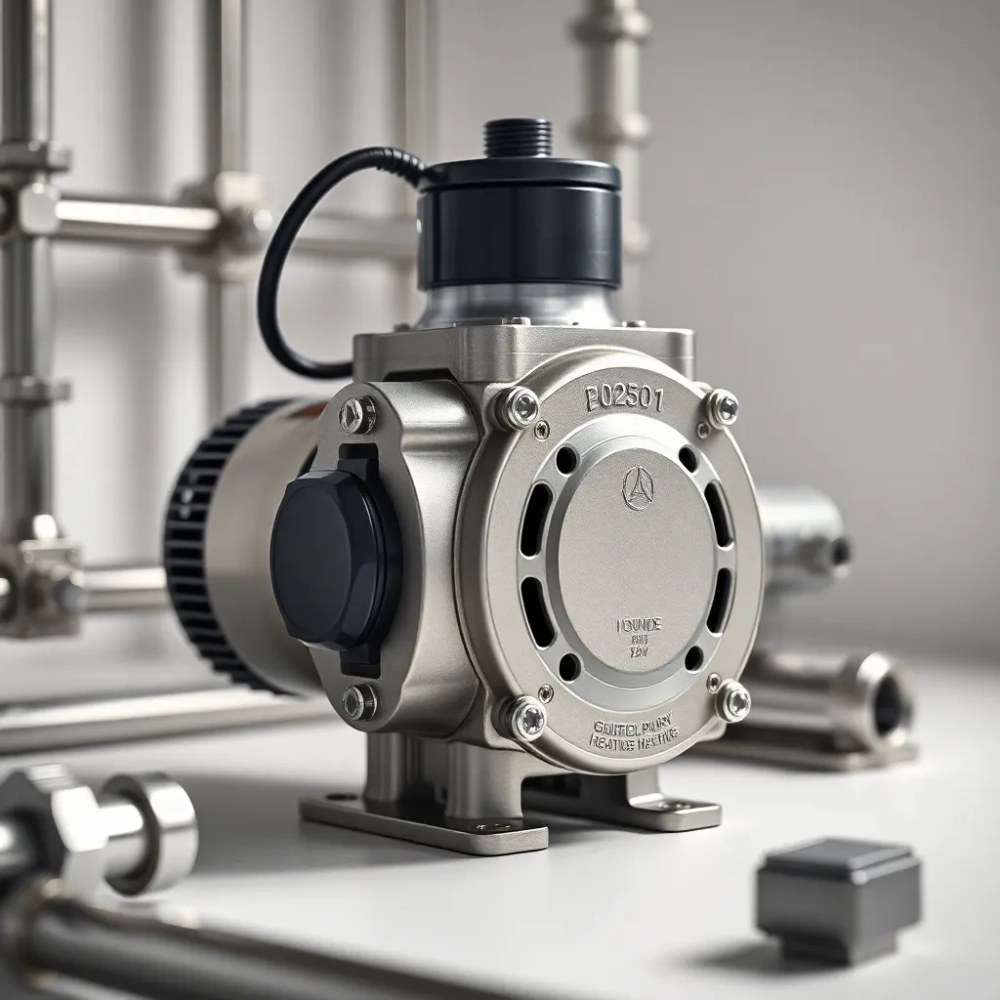

Pompa obiegowa do podłogówki — jak dobrać wydajność i komfort

Pompa obiegowa do podłogówki to element, który na pozór wygląda niepozornie, a jednak decyduje o komforcie, koszcie eksploatacji i niezawodności całego systemu grzewczego; to od niej zależy, czy ciepło jest rozłożone równomiernie, czy panele podłogowe grzeją punktowo, a rachunek za prąd zaskoczy nas co miesiąc. W tym tekście postawię trzy kluczowe wątki, które pojawiają się przy doborze pompy: jak policzyć wymagalny przepływ Q względem mocy źródła i założonego ΔT, jak wybrać między prostą pompą stałoobrotową a pompą regulowaną (PWM/ECM) mając na uwadze cichą pracę i oszczędność energii, oraz jak układ rurociągów i izolacja budynku wpływają na wymaganą wysokość podnoszenia H i rzeczywiste opory przepływu. Zapraszam do konkretów: z liczbami, przykładami obliczeń i praktycznymi wskazówkami, tak aby decyzja o zakupie pompy obiegowej do podłogówki była racjonalna i przewidywalna.

• Parametry pompy obiegowej do podłogówki: wydajność, H i opory
• Dobór mocy źródła ciepła a wydajność pompy (Q)
• Wpływ układu rurociągów na dobór pompy i zapotrzebowanie na H
• Stałotemperaturowa vs stałoobrotowa i PWM w podłogówce
• Znaczenie izolacji budynku i K przy doborze pompy
• Jak obliczyć wysokość podnoszenia H dla pętli zasilania i powrotu
• Wskazówki praktyczne: konsultacja z hydraulikiem i oszczędność energii
• Pompa obiegowa do podłogówki – Pytania i odpowiedzi

Poniższa tabela zbiera typowe, uśrednione parametry pomp stosowanych w instalacjach podłogowych oraz orientacyjne koszty zakupowe i zużycie energii, co ułatwia porównanie i wybór w kontekście potrzeb instalacji.

Z tabeli widać jasno, że kluczowe decyzje dotyczą trzech rzeczy: jakie Q faktycznie potrzebujesz (ilość wody), ile metrów słupa wody H jest wymagane przez układ oraz ile energii będzie pobierać pompa w codziennej eksploatacji; podstawowa pompa stałoobrotowa jest tania i prosta, ale przy dłuższej pracy generuje znaczące koszty energii, natomiast pompy ECM kosztują więcej na wejściu, lecz potrafią oszczędzić setki złotych rocznie na prądzie dzięki niskiej mocy pobieranej i płynnej regulacji.

Parametry pompy obiegowej do podłogówki: wydajność, H i opory

Wydajność Q i wysokość podnoszenia H to dwie liczby, które musisz znać zanim wybierzesz pompę do podłogówki, bo one definiują punkt pracy urządzenia; Q wyraża objętość czynnika przetłoczonego w jednostce czasu (m3/h), a H to zdolność pompy do pokonania oporów hydraulicznych instalacji wyrażona w metrach słupa wody. Opory instalacji składają się z części liniowej (tarcie w rurze), które rośnie z kwadratem prędkości przepływu, oraz z oporów miejscowych (kolanka, rozdzielacze, zawory), które często w sumie dorzucają kilkadziesiąt procent do całkowitego H; dlatego podczas obliczeń należy uwzględnić zarówno długość pętli, średnicę przewodów, jak i liczbę elementów armatury. Znając moc grzewczą P źródła i przyjęte ΔT między zasilaniem a powrotem, można obliczyć wymagany przepływ objętościowy Q ze wzoru wynikającego z bilansu ciepła: Q [m3/h] ≈ P[kW] × 0,86 / ΔT[K], gdzie współczynnik 0,86 bierze się ze stałych właściwości wody i konwersji jednostek; dla ogrzewania podłogowego przyjmuje się często ΔT 3–5 K, co daje znacząco większe przepływy niż przy tradycyjnych grzejnikach z ΔT 10–20 K.

Zobacz także: Jak ustawić pompę obiegową do podłogówki

Przykład praktyczny: dla domu o zapotrzebowaniu P = 6 kW i przyjętym ΔT = 5 K wymagany Q ≅ 6 × 0,86 / 5 ≅ 1,03 m3/h, co w instalacji z pięcioma pętlami oznacza średnio ~0,206 m3/h na pętlę; od tego startujemy przy doborze pompy i sprawdzamy, czy przepływy per pętla mieszczą się w zakresie bez nadmiernego wzrostu oporów. Wysokość H wyliczamy sumując opory pętli zasilania oraz powrotu i doliczając opory miejscowe oraz zapas eksploatacyjny (zwykle +20–30%), ponieważ pompy pracują najlepiej, gdy ich charakterystyka przecina charakterystykę instalacji w bezpiecznym punkcie, a nie na granicy możliwości. Ważne, aby pamiętać, że zwiększenie średnicy przewodu znacząco obniża opory, ale zwiększa koszt materiałów i objętość wody systemu, więc to zawsze będzie kompromis projektowy.

W praktycznej analizie parametrów używa się wykresów charakterystycznych – charakterystyka pompy Q(H) oraz charakterystyka instalacji H(Q) – i punkt przecięcia decyduje o rzeczywistych parametrach pracy; krzywa pompy ma zwykle spadek, a charakterystyka instalacji jest rosnąca z kwadratem przepływu. Dlatego przy zwiększaniu potrzeb cieplnych (więcej pętli, krótsze ΔT) punkt pracy przesuwa się w prawo i H rośnie, co wymaga pompy o większym H lub zastosowania instalacji o mniejszych oporach, np. przez większy wymiar rur. Dobre rozumienie tej zależności zapobiega sytuacjom, gdzie pompa "nie daje rady" albo wręcz przeciwnie – przepuszcza nadmiar wody, powodując hałas i niepotrzebne straty energii.

Rada praktyczna numer jeden: zawsze planuj pumpę z zapasem, ale bez przesady; wybór pompy z H dwukrotnie większym niż obliczone zapotrzebowanie kosztuje nie tylko więcej przy zakupie, lecz także może wymusić ciągłe sterowanie przy niskich prędkościach, co ma wpływ na trwałość i komfort; lepiej dobrać pompę z regulacją i krzywą pozwalającą na stabilną pracę w potrzebnym zakresie. W tym kontekście elektronika i modulacja pracy pomp stają się narzędziem oszczędności i komfortu, bo potrafią utrzymywać wymagany przepływ przy minimalnym poborze mocy i minimalnym hałasie. W kolejnych rozdziałach pokażę, jak dobierać moc źródła i pompę krok po kroku, jak liczyć H dla pętli oraz jak uwzględnić izolację budynku i współczynnik K przy szacowaniu zapotrzebowania na ciepło.

Zobacz także: Pompa obiegowa do ogrzewania podłogowego 2025: Jak wybrać i zoptymalizować?

Dobór mocy źródła ciepła a wydajność pompy (Q)

Dobór pompy zaczyna się od określenia mocy źródła ciepła, bo to ona decyduje o tym, ile czynnika trzeba przepompować, aby dostarczyć wymaganą ilość kW do podłogi; standardowy sposób to policzenie mocy P = S × K, gdzie S to powierzchnia ogrzewana [m2], a K to jednostkowe zapotrzebowanie cieplne [W/m2], zależne od izolacji budynku. Przyjmijmy kilka orientacyjnych wartości K: dom pasywny ≈ 20–30 W/m2, dobrze izolowany nowy dom ≈ 30–50 W/m2, budynek przeciętnie izolowany ≈ 50–80 W/m2, oraz budynek stary bez modernizacji > 100 W/m2; te liczby pozwalają oszacować P i dalej Q dla przyjętego ΔT między zasilaniem a powrotem. Gdy znasz P, użyj wzoru Q [m3/h] ≈ 0,86 × P[kW] / ΔT[K] (ΔT typowo 3–5 K dla podłogówki) i otrzymasz wymaganą wydajność pompy; ten krok jest kluczowy — zbyt mały Q oznacza niedogrzanie, a zbyt duży będzie powodował straty i hałas.

Weźmy przykład: mieszkanie 90 m2 w budynku dobrze izolowanym przyjmując K = 45 W/m2 oznacza P = 90 × 45 = 4 050 W ≈ 4,05 kW; dla ΔT = 5 K Q ≅ 0,86 × 4,05 / 5 ≅ 0,697 m3/h, czyli około 700 l/h. Taka wartość wskazuje na konieczność wyboru pompy, która w punkcie roboczym zapewni przepływ ok. 0,7 m3/h przy obliczonym H; zwykle wybieramy pompę o szerszym zakresie Q (np. 0,3–3 m3/h), a regulację przepływu realizujemy na rozdzielaczu lub automatycznie przez pompę z regulacją. Dla projektanta oznacza to także rozdzielenie instalacji na pętle o długościach, które zapewnią komfort i równomierne oddawanie ciepła, zwykle pętle długości 50–120 m przy rurach 16–20 mm, przy czym każdy wariant ma wpływ na opory i H.

Warto rozważyć również redundancje i scenariusze ekstremalne: co jeśli instalacja zostanie rozbudowana, albo jeśli zmienią się parametry kotła (niższe temperatury z kotła kondensacyjnego przy niższym stopniu sprawności)? Dobra praktyka projektowa to zaplanowanie pompy o Q maks. większym o 20–40% i H nieco większym, ale z możliwością zmniejszenia prędkości; w ten sposób mamy margines na zmiany i nie musimy wymieniać urządzenia. Korzyści z takiego podejścia są praktyczne: elastyczność budowy, możliwość późniejszej regulacji hydraulicznej oraz prostsze dopasowanie w trybie pracy mieszanej (pociągnięcie dodatkowej pętli, zmiana ΔT) bez konieczności wymiany pompy.

Energetyczny aspekt doboru jest niebagatelny: pompa stałoobrotowa o mocy 60 W pracująca 24 h/d przez cały sezon zimowy (załóżmy 180 dni) zużyje znacznie więcej prądu niż pompa ECM, która w typowym scenariuszu może pobierać jedynie 5–15 W; licząc koszty roczne przy cenie 0,90 zł/kWh, różnica w rachunku może wynieść setki złotych, a inwestycja w droższą pompę zwrócić się w ciągu kilku lat. Dlatego wybór pompy to nie tylko dopasowanie Q i H, lecz także analiza kosztów cyklu życia i komfortu użytkownika.

Wpływ układu rurociągów na dobór pompy i zapotrzebowanie na H

Układ rurociągów to kolejny czynnik, który wpływa na wysokość podnoszenia H i ostateczny wybór pompy: średnica rur, długość pętli, liczba kolanek i armatury decydują o sumarycznych oporach hydraulicznych instalacji, a te trzeba dokładnie policzyć przed zakupem urządzenia. Przy podłogówce powszechne są rury o średnicach nominalnych 16, 20 lub 25 mm, a różnice w oporach są znaczące — mniejsze rury oznaczają większe prędkości i szybko rosnące opory z kwadratem przepływu, co łatwo obliczyć z równania Darcy-Weisbacha. W praktyce oznacza to, że dla tej samej mocy grzewczej i tej samej długości pętli, wybór DN20 zamiast DN16 może obniżyć straty ciśnienia wielokrotnie i pozwolić na użycie znacznie słabszej (i tańszej w eksploatacji) pompy.

By zilustrować skalę zmian, poniżej przykładowe obliczenia strat ciśnienia (w m słupa wody) dla pętli długości 50 m przy różnych średnicach i przepływach: dla DN16 przy Q = 0,2 m3/h strata wyniesie około 0,77 m (przy współczynniku tarcia f ≈ 0,02), natomiast przy Q = 0,4 m3/h strata rośnie do ~1,94 m; dla DN20 przy Q = 0,4 m3/h strata dla 50 m to ~1,01 m, a dla DN25 ~0,30 m, co pokazuje, że przy zwiększeniu średnicy spadają opory rzędu kilku razy. Te wartości są orientacyjne, ale pokazują, jak szybko rosną opory ze wzrostem przepływu i jak wielkie znaczenie ma dobór średnicy rury dla ograniczenia wymagań dotyczących H.

Opory miejscowe (kolanka, trójniki, zawory odcinające, zawory termostatyczne, rozdzielacze) trzeba sumować oddzielnie, przeliczając współczynniki miejscowe ζ na ekwiwalentne długości rury lub bezpośrednio na straty head=ζ*v^2/(2g); w instalacjach podłogowych liczba takich elementów może podnieść całkowitą stratę nawet o 20–50% w stosunku do samej długości rury, zwłaszcza gdy rozdzielacz jest blisko pętli i składa się z wielu złącz. Przy planowaniu warto zatem minimalizować liczbę złącz i skracać krótkie odcinki, które generują duże lokalne prędkości, a także stosować rozdzielacze o małych oporach, aby utrzymać H na możliwie niskim poziomie. W praktyce architektonicznej często decydująca jest konfiguracja rozdzielaczy: centralny rozdzielacz przy kotłowni skróci długość pętli, ale może zwiększyć liczbę krótkich odgałęzień; rozproszenie rozdzielaczy skraca długości pętli, lecz zwiększa liczbę elementów montażowych — każdy układ ma zalety i wady.

Warto podkreślić, że skokowy wzrost przepływu powoduje wzrost strat z kwadratem, co oznacza, że podwajając Q, czterokrotnie zwiększamy straty liniowe. To fundamentalne prawo wyjaśnia, dlaczego pompy o dużych Q, działające na małych rurach zbyt intensywnie, mogą generować hałas i wysokie zużycie energii; dlatego projektuje się pętle z umiarkowanym przepływem, a zwiększone żądanie mocy grzewczej osiąga się przez dodanie kolejnych pętli albo przez zwiększenie średnicy, a nie przez "pompowanie" dużym przepływem przez tę samą pętlę. Ten sposób myślenia prowadzi do bardziej trwałych i energooszczędnych instalacji.

Stałotemperaturowa vs stałoobrotowa i PWM w podłogówce

Rozróżnienie między systemem stałotemperaturowym a sposobami regulacji pracy pompy (stałoobrotowa, wielobiegowa, PWM/ECM) ma istotne znaczenie dla komfortu i kosztów eksploatacji: "stałotemperaturowa" odnosi się zwykle do strategii utrzymania zadanej temperatury zasilania (np. mieszacz podłogowy z czujnikiem i stałym ustawieniem), natomiast "stałoobrotowa" to cecha pompy, która pracuje z jednym stałym przepływem, niezależnie od zapotrzebowania. W instalacji z mieszaczem utrzymującym temperaturę zasilania, stałoobrotowa pompa może działać satysfakcjonująco, ale często prowadzi do nadmiernego przepływu w okresach niskiego zapotrzebowania, co skutkuje energetycznymi stratami i hałasem; rozwiązaniem są pompy wielobiegowe lub pompy elektroniczne sterowane PWM, które automatycznie dostosowują prędkość i tym samym przepływ do aktualnego zapotrzebowania.

Elektroniczne pompy ECM z regulacją przez PWM lub sondy ciśnienia oferują kilka trybów pracy: stałe ciśnienie, proporcjonalne ciśnienie, stała krzywa czy sterowanie według zadanego przepływu, co pozwala zredukować zużycie energii i utrzymać stabilną temperaturę podłogi bez nadmiernych oscylacji. W praktycznym użyciu oznacza to mniej włączania/wyłączania mieszaczy, płynniejsze przejścia temperaturowe i mniejsze zużycie komponentów instalacji, a także mniejszy hałas — wszystko to przekłada się na poprawę komfortu użytkownika. Dla instalacji z centralnym sterowaniem pogodowym czy z wieloma strefami, mamy istotną korzyść z pomp automatycznie dopasowujących swój punkt pracy, ponieważ eliminują one konieczność ręcznej zmiany biegów lub stosowania zewnętrznych regulatorów prędkości.

Jednak nie zawsze elektronika jest konieczna: w małych, prostych instalacjach, gdzie obliczone Q i H mieszczą się w wąskim zakresie, pompa stałoobrotowa lub trójbiegowa może być wystarczająca i tańsza na wejściu; trudność pojawia się, gdy system wymaga szerokiego zakresu regulacji (np. gdy w jednym obiegu mamy mocno zmienne zapotrzebowanie cieplne), a wtedy PWM/ECM staje się niezbędne. Decyzja o wyborze stylu regulacji powinna uwzględniać: liczbę stref, stabilność temperatury, dopuszczalny hałas, koszt energii elektrycznej oraz możliwość późniejszej rozbudowy instalacji — to zestaw kryteriów, który pozwoli wybrać właściwą strategię sterowania pompą.

Warto też pamiętać o utrzymaniu minimalnej prędkości pompy i zabezpieczeniach antyzastoinowych: pompa powinna mieć możliwość pracy z bardzo niskim natężeniem przepływu bez przegrzewu silnika oraz (w przypadku ECM) tryb antyblokujący, który okresowo pracuje z wyższą prędkością, aby uniknąć zablokowania wirnika przez osady. Tego typu funkcje nie są rzucające się w oczy przy zakupie, ale znacząco wydłużają żywotność urządzenia i stabilność pracy instalacji, zwłaszcza w systemie wodnym podłogówki, gdzie prędkości przepływu bywają niskie przez większą część sezonu grzewczego.

Znaczenie izolacji budynku i K przy doborze pompy

Izolacja budynku wpływa bezpośrednio na potrzebną moc P i przez to na wymaganą wydajność pompy Q; im lepsza izolacja i niższe straty ciepła (mniejsze K), tym mniejsza moc kotła i mniejszy przepływ do przesunięcia po instalacji. Wspomniany wzór P = S × K to szybkie narzędzie przybliżonego oszacowania, gdzie K zależy od standardu budynku i sezonowego obciążenia cieplnego, a więc dobranie pompy musi być skorelowane z realnym bilansem cieplnym. Przykładowo: dla S = 120 m2 i K = 35 W/m2 mamy P = 4,2 kW, co przy ΔT = 5 K daje Q ≅ 0,86 × 4,2 / 5 ≅ 0,72 m3/h — tu już widzimy, że inwestycja w lepszą izolację, która obniży K do 25 W/m2, zmniejszy P i Q, a więc pozwoli zastosować mniejszą, tańszą i jeszcze oszczędniejszą pompę. To zależność, która powinna być częścią decyzji finansowej: lepsza izolacja to mniejsze zużycie paliwa i energii elektrycznej przez pompę, oraz krótszy okres zwrotu inwestycji w droższy, energooszczędny osprzęt.

W praktycznym planowaniu często stosuje się kilka wariantów scenariusza: "minimalne zapotrzebowanie" (po termomodernizacji), "prognozowane zapotrzebowanie" (stan obecny) oraz "maksymalne zapotrzebowanie" (bez modernizacji lub w warunkach ekstremalnego spadku temperatury), i na tej podstawie definiuje się zakres pracy pompy. Dzięki temu można dobrać urządzenie, które poradzi sobie zarówno w najgorszym scenariuszu, jak i będzie oszczędne w normalnym użytkowaniu — często rozwiązaniem jest wtedy pompa regulowana, która skaluje swoje obroty do rzeczywistego zapotrzebowania. Przy budynkach modernizowanych ten elastyczny wybór ma szczególne znaczenie, bo modernizacja zmienia K i P, a pompa powinna być dostosowana do nowych parametrów bez konieczności wymiany w przyszłości.

Warto też pamiętać o wpływie całkowitej objętości wody w systemie: większe średnice rur i dłuższe obiegi oznaczają większą objętość wody, a to wpływa na dynamikę systemu — czas reakcji, masę cieplną i straty; przy niskim zapotrzebowaniu pompa może pracować dłużej w trybach o niskiej mocy, co ma konsekwencje dla zużycia i komfortu. Projektowanie zgodne z zasadą "mniejsze przewody i więcej pętli" często okazuje się lepsze niż stosowanie jednej dużej rury na całe pomieszczenie, dlatego przy doborze pompy trzeba rozważyć cały kontekst instalacji, a nie patrzeć tylko na liczby Q i H. Warto zasięgnąć porady projektanta lub hydraulika, który uwzględni zarówno izolację, wielkość budynku, jak i planowaną strategię sterowania, zanim kupimy pompę.

Jak obliczyć wysokość podnoszenia H dla pętli zasilania i powrotu

Aby policzyć H niezbędne do zasilenia jednej (lub zestawu) pętli podłogowej, trzeba przejść przez kilka kroków obliczeniowych zaczynając od ustalenia przepływu Q dla każdej pętli, następnie obliczenia strat liniowych w rurze za pomocą równania Darcy-Weisbach (lub tablic empirycznych), dodania strat miejscowych, uwzględnienia wysokości względnej (różnica poziomów), a na końcu doliczenia zapasu na armaturę i nieprzewidziane opory; końcowa suma to H, którą powinna pokonać pompa. Przykładowy porządek działań można przedstawić w prostym kroku po kroku:

• Określ moc P i oblicz wymagalny przepływ Q dla ΔT, używając Q ≈ 0,86 × P[kW] / ΔT[K].
• Podziel Q na pętle: Q_pętli = Q_total / liczba pętli (uwzględnij realne straty ciepła na pętlę).
• Oblicz prędkość v w rurze: v = Q_pętli [m3/s] / A_rury, gdzie A = π·D2/4.
• Policz stratę liniową hf = f·(L/D)·(v2/(2g)) używając oszacowanego współczynnika tarcia f (0,02–0,03 dla rur plastikowych w warunkach turbulentnych).
• Zsumuj straty miejscowe h_miejsc = Σ(ζ_i·v2/(2g)) dla każdej armatury i złącz; dodaj różnicę poziomów (jeśli istotna).
• Dodaj zapas operacyjny 20–30% na opory rozdzielacza i nieprzewidziane straty; suma to wymagane H.

Przykład liczbowy: pętla DN16 długości 50 m, Q_pętli = 0,2 m3/h (co daje v ≈ 0,44 m/s), f ≈ 0,02, obliczyliśmy wcześniej h liniowe ≈ 0,77 m; dodając opory miejscowe np. 0,2–0,5 m oraz zapas 30% otrzymujemy H_total ≈ 1,3–1,6 m, więc wybieramy pompę z charakterystyką, która dostarczy 0,2 m3/h przy min. 1,6 m słupa wody. W instalacjach z wieloma pętlami lub dłuższymi rozdzielaczami takie sumowania warto przeprowadzić dla najdłuższej i najbardziej wymagającej pętli, bo to ona wyznaczy minimalny H pompy.

Przy większych przepływach trzeba pamiętać o nieliniowości: jeśli podwajasz Q, straty liniowe rosną czterokrotnie, więc małe zmiany w projekcie pętle/średnica mogą mieć bardzo duży wpływ na wymaganą wysokość H i zatem na wybór pompy. Stąd praktyka projektowa mówi: zamiast próbować „przepompować” instalację za pomocą mocnej pompy, lepiej zoptymalizować średnice i długości pętli oraz liczbę pętli, co często daje lepszy wynik energetyczny i akustyczny systemu. Na etapie montażu hydraulik powinien sprawdzić rzeczywiste przepływy i porównać je z obliczeniami, wyregulować rozdzielacze i w razie potrzeby zmienić nastawy, bo różnice między rysunkiem a rzeczywistością zdarzają się często.

Na marginesie: nie zapominaj o prostych narzędziach kontroli — manometry i przepływomierze na rozdzielaczu pozwalają szybko zweryfikować, czy pompa pracuje w zakładanym punkcie; brak tego często prowadzi do długotrwałej pracy w suboptymalnym punkcie. Regularne pomiary i korekty po uruchomieniu instalacji sprzyjają dłuższej żywotności pompy, mniejszym rachunkom oraz lepszemu komfortowi użytkowników podłogówki.

Wskazówki praktyczne: konsultacja z hydraulikiem i oszczędność energii

Praktyczna rada numer jeden brzmi: skonsultuj dobór pompy z doświadczonym hydraulikiem lub projektantem instalacji zanim dokonasz zakupu, bo liczby na papierze trzeba skonfrontować z realiami montażu — układem rozdzielaczy, przestrzenią na urządzenia, możliwościami przyłączy i warunkami technicznymi kotłowni; hydraulik sprawdzi długości pętli, rozmiary rur oraz policzy rzeczywiste opory, a także zaproponuje właściwy typ pompy (DN, przyłącza, moc silnika). Konsultacja pozwala także uniknąć błędów takich jak kupno pompy o za wysokim Q, która będzie pracować stale w najniższym zakresie i w konsekwencji zużyje się szybciej lub będzie generować hałas i drgania przenoszone do podłogi. Warto pamiętać, że koszt pompy to tylko część wydatków — istotne są koszty eksploatacji przez kolejne lata, dlatego inwestycja w pompę elektroniczną może być ekonomicznie uzasadniona, szczególnie przy rosnących cenach energii.

Przed montażem skontroluj następują punkty: jaka jest realna ilość pętli i ich długości, jakie będą średnice rur i rozmieszczenie rozdzielaczy, czy planowane jest sterowanie strefowe oraz jakie parametry ma źródło ciepła (moc, minimalne i maksymalne temperatury zasilania). Dobre przygotowanie projektu pozwala uniknąć sytuacji, w której trzeba będzie dokładać drugą pompę lub modernizować instalację po sezonie, bo zapotrzebowanie było zbyt niskie lub zbyt wysokie. Z naszego doświadczenia, najczęściej problemem są niedoszacowane opory miejscowe i brak zapasu przy rozbudowie, dlatego lepiej zostawić niewielki zapas mocy H i mieć możliwość zmniejszenia prędkości pracy pumpy niż odwrotnie.

Jeśli zależy Ci na oszczędnościach energetycznych, rozważ kalkulację całkowitego kosztu posiadania (TCO): porównaj wyższą cenę zakupu pompy ECM z oszczędnościami energii. Przykładowe liczby: pompa stałoobrotowa 60 W działająca 24 h/d przez 180 dni zużyje 60×24×180/1000 ≈ 259,2 kWh w sezonie (co przy 0,90 zł/kWh daje ~233 zł), podczas gdy pompa ECM zużywająca średnio 10 W przy tym samym czasie to tylko ~43,2 kWh (~39 zł). Różnica roczna może być spora, a przy kilkuletniej perspektywie zwrot kosztu zakupu droższej pompy jest często krótszy niż się wydaje. Dodatkową zaletą pomp elektronicznych jest zwykle cichsza praca i lepsza integracja ze sterowaniem pogodowym lub strefowym.

Kilka praktycznych wskazówek montażowych: zawsze instaluj zawór odcinający i odpowietrznik w pobliżu pompy, stosuj uszczelnienia zgodne z instrukcją producenta, montuj pompę tak, aby umożliwić łatwy demontaż i serwis oraz zwróć uwagę na kierunek przepływu; zła orientacja pompy lub brak filtrów w obiegu może prowadzić do szybkiego uszkodzenia. Dobrą praktyką jest również pomiar prędkości przepływu po uruchomieniu i regulacja przepływów na rozdzielaczu tak, aby każda pętla pracowała w zaprojektowanym zakresie; to nie tylko kwestia komfortu, lecz również trwałości instalacji i efektywności energetycznej. Jeśli masz wątpliwości, zapytaj specjalistę o symulację lub obliczenia hydrauliczne — to niewielka inwestycja w porównaniu z kosztami nieprawidłowo dobranej pompy.

Pompa obiegowa do podłogówki – Pytania i odpowiedzi

• Jaką rolę pełni pompa obiegowa w systemie ogrzewania podłogowego?

  Pompa wymusza przepływ czynnika grzewczego i musi być dopasowana do mocy źródła ciepła oraz charakterystyki instalacji, aby zapewnić stabilny komfort i efektywność energetyczną.

• Jakie parametry są kluczowe przy doborze pompy obiegowej?

  Kluczowe parametry to wydajność Q (m3/h), wysokość podnoszenia H (m), opory przepływu R (m–1) oraz długość i konfiguracja pętli (zasilanie/powrót). Ważne są także izolacja i dopasowanie do układu.

• W jaki sposób szacuje się wydajność pompy obiegowej?

  Wydajność można oszacować wzorem Q = P × 1,163, gdzie P to moc źródła ciepła (kW) a Q to wydajność (m3/h). W przypadku braku mocy kotła stosuje się wskaźnik jednostkowy K i P = S × K.

• Na co zwrócić uwagę przy doborze i konfiguracji pompy?

  Uwzględnij moc kotła lub wymiennika, warunki izolacyjne budynku (K), powierzchnię ogrzewaną S oraz opory przewodów (R). Dodaj zapas na opory miejscowe (+30%). Rozważ tryb pracy (stały vs regulowany) i skonsultuj dobór z hydraulikiem.
