Jak ustawić pompę Wilo Para do podłogówki, by grzała idealnie

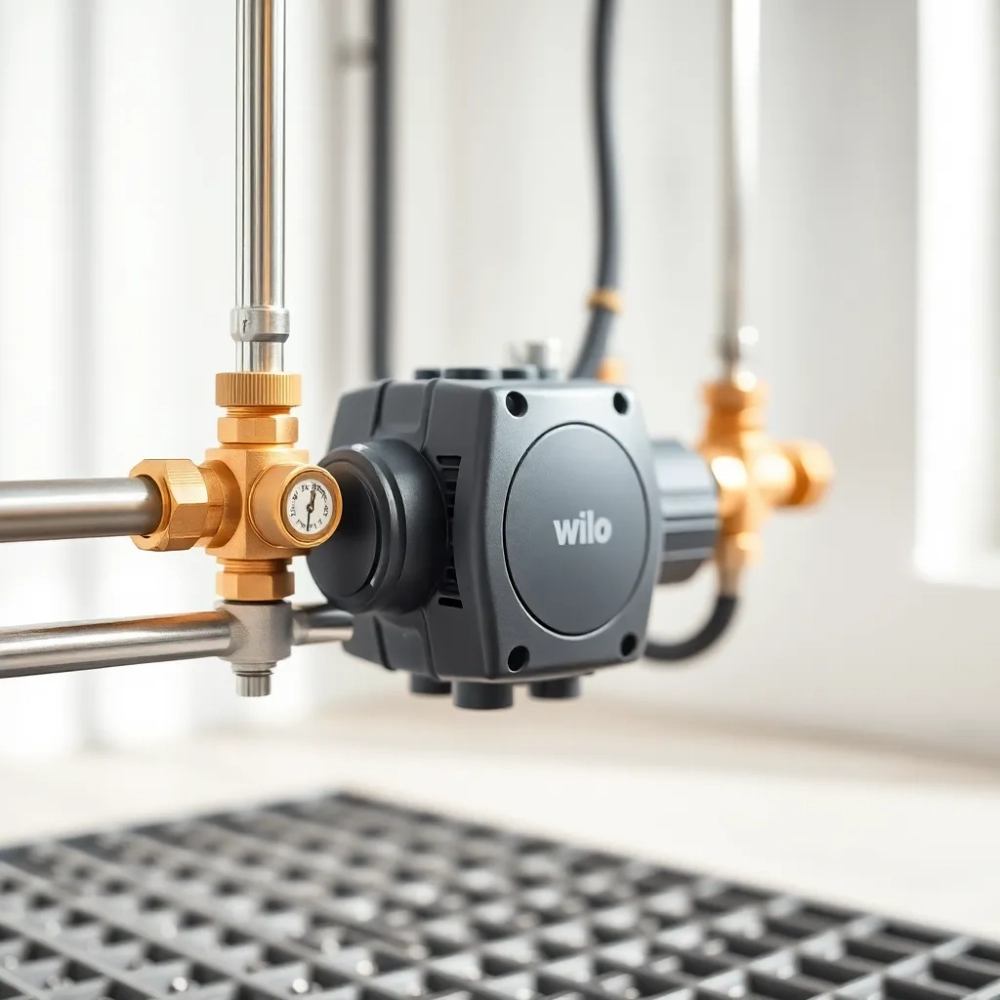

Masz przed sobą pompę Wilo Para, świeżo zamontowaną przy rozdzielaczu ogrzewania podłogowego, i czujesz się trochę jak przed panelem sterowania promu kosmicznego. Pokrętła, tryby, tajemnicze symbole. Tymczasem prawidłowe ustawienie tej pompy potrafi obciąć koszty ogrzewania o 15-25% rocznie, a złe ustawienie sprawi, że podłoga będzie raz zimna, raz gorąca, a rachunki i tak wysokie. Wbrew pozorom nie trzeba być hydraulikiem z dwudziestoletnim stażem, żeby wycisnąć z urządzenia maksimum możliwości. Wystarczy zrozumieć trzy rzeczy: logikę trybów pracy, fizykę przepływu w niskotemperaturowej pętli podłogowej oraz sposób, w jaki pompa reaguje na sygnały z automatyki pogodowej.

• Tryby pracy pompy Wilo Para w ogrzewaniu podłogowym
• Optymalna prędkość pompy dla podłogówki
• Krzywa grzewcza i pogodowa w pompie Wilo Para
• Najczęstsze błędy przy ustawianiu pompy pod podłogówkę
• Dobór pompy do konkretnej instalacji podłogowej
• Współpraca pompy z siłownikami termoelektrycznymi
• Kiedy wezwać fachowca, a kiedy wystarczy własna regulacja
• Weryfikacja ustawień w praktyce
• Kiedy pompa Wilo Para nie wystarczy

Tryby pracy pompy Wilo Para w ogrzewaniu podłogowym

Wilo Para oferuje dwa podstawowe warianty pracy, które można wybrać jednym naciśnięciem przycisku na panelu czołowym. Tryb stałej prędkości (I, II, III) utrzymuje wybrane obroty niezależnie od oporów w instalacji. Tryb automatyczny (Auto) moduluje wydajność na podstawie różnicy ciśnień, dostosowując moc do aktualnego zapotrzebowania na ciepło.

Dla typowej podłogówki w domu jednorodzinnym o powierzchni 120-180 m² praktycznie zawsze lepszym wyborem jest tryb automatyczny. Podłogówka pracuje w niskich temperaturach zasilania, zwykle 35-45°C, więc opory hydrauliczne są stosunkowo niewielkie, a rozdzielacz z zaworami termostatycznymi wprowadza dodatkowe wahania przepływu. Stała prędkość nie potrafi na te wahania reagować, przez co niektóre pętle grzewcze dostają za mało wody, a inne za dużo.

Mechanizm stojący za trybem Auto opiera się na wbudowanym czujniku ciśnienia. Gdy któraś pętla się zamyka (zawór termostatyczny na rozdzielaczu dochodzi do zadanej wartości), wzrasta opór po stronie tłoczenia. Pompa wyczuwa to w ciągu ułamków sekundy i obniża obroty, żeby nie pompować wody pod zbyt wysokim ciśnieniem. Gdy temperatura w pomieszczeniu spada, zawór otwiera się ponownie, a pompa automatycznie zwiększa wydajność. Dzięki temu energia elektryczna zużywana jest proporcjonalnie do faktycznego zapotrzebowania, a nie do jego szczytowej wartości.

W budynkach z bardzo długimi pętlami podłogowymi (powyżej 100 metrów bieżących) lub z wieloma kondygnacjami tryb stałej prędkości bywa jednak nieodzowny. Długie obiegi generują większe opory liniowe, a automatyka pompy może reagować zbyt nerwowo, powodując słyszalne pulsowanie przepływu. W takich sytuacjach sprawdza się bieg II lub III ustawiony na stałe, najlepiej po wcześniejszym zmierzeniu ciśnienia manometrem na rozdzielaczu.

Kiedy wybrać tryb stały zamiast automatycznego

Stałe obroty mają sens wszędzie tam, gdzie automatyczna regulacja ciśnienia wprowadza zbyt częste cykle włącz-wyłącz. Dotyczy to przede wszystkim starych instalacji z rdzą i kamieniem kotłowym w rurach, które zawężają przekrój i zaburzają odczyty czujnika. Dotyczy też systemów z zaworami ręcznymi zamiast termostatycznych, gdzie pompa nie otrzymuje żadnej informacji zwrotnej o zapotrzebowaniu na ciepło.

• Instalacje bez siłowników termoelektrycznych na rozdzielaczu.
• Pętle podłogowe dłuższe niż 100 m z kilkoma kolanami 90°.
• Systemy otwarte z otwartym naczyniem wzbiorczym i naturalną cyrkulacją.
• Stare budynki z mieszanymi średnicami rur (fi 16 i fi 20 obok siebie).

Optymalna prędkość pompy dla podłogówki

Większość użytkowników zakłada, że skoro podłogówka potrzebuje mało ciepła, to pompa też może kręcić się wolno. To logiczne myślenie, ale w praktyce prowadzi do problemów z równomiernością nagrzewania posadzki. Podłogówka działa na zasadzie niskiego delta T, czyli małej różnicy między temperaturą wody wpływającej i wypływającej z pętli. Przy różnicy 5-10°C każdy procent spadku przepływu bardzo szybko przekłada się na kilka stopni mniej na powierzchni podłogi.

Optymalna prędkość dla typowej podłogówki to bieg II w trybie automatycznym lub, jeśli automat działa niestabilnie, bieg II na stałe. Bieg I bywa za słaby dla pętli o standardowej długości 80-100 m, ponieważ przy zbyt niskim przepływie woda nie zdąży oddać wystarczającej ilości energii cieplnej, zanim wróci do rozdzielacza. Z kolei bieg III wprowadza zbyt dużą prędkość przepływu, co paradoksalnie obniża sprawność grzewczą pętli. Zjawisko to nosi nazwę efektu krótkiego spięcia hydraulicznego.

Efekt krótkiego spięcia polega na tym, że woda przepływa przez rurkę tak szybko, że nie ma czasu się schłodzić do temperatury otaczającego ją betonu lub wylewki. W efekcie woda wypływa z pętli prawie tak ciepła, jak w niej wpłynęła, a powierzchnia podłogi pozostaje chłodna, mimo że zasilanie ma swoje 40°C. Przy biegu II czas przebywania wody w typowej pętli wynosi około 8-12 minut, co pozwala na spadek temperatury o 5-8°C, a więc oddanie oczekiwanej porcji ciepła.

Wartość przepływu powinna być też spójna z nastawami zaworów termostatycznych na rozdzielaczu. Każdy zawór ma tak zwaną nastawę wstępną, wyrażaną w litrach na minutę, którą ustawia się kluczem regulacyjnym jeszcze przed pierwszym uruchomieniem. Dla pętli podłogowej o długości 80 m prawidłowa nastawa to zwykle 1,5-2,0 l/min. Pompa na biegu II tłoczy około 1,5-1,8 l/min przy typowym oporze rozdzielacza, więc układ gra ze sobą, jak powinien.

Aby sprawdzić, czy przepływ jest prawidłowy, wystarczy zmierzyć temperaturę wody na zasilaniu i powrocie rozdzielacza. Różnica 5-8°C przy zasilaniu 40°C oznacza dobrze ustawioną instalację. Różnica poniżej 3°C sygnalizuje za szybki przepływ, a powyżej 12°C świadczy o zbyt wolnym przepływie lub o zapowietrzeniu pętli.

Krzywa grzewcza i pogodowa w pompie Wilo Para

Krzywa pogodowa to zależność między temperaturą zewnętrzną a temperaturą wody zasilającej instalację. Jej zadaniem jest utrzymanie stałej temperatury wewnątrz budynku bez konieczności ciągłego dostrajania kotła czy pompy ciepła. Wilo Para w trybie automatycznym potrafi współpracować z zewnętrznym czujnikiem temperatury, przekazując sygnał do sterownika źródła ciepła, który następnie dostosowuje parametry pracy.

Sama pompa nie oblicza krzywej, ale jej tryb Auto ułatwia stabilizację przepływu w zmiennych warunkach. Gdy na zewnątrz robi się chłodniej i kocioł podnosi temperaturę zasilania z 38 do 45°C, zmienia się lepkość wody, a przez to opory przepływu. Pompa w trybie automatycznym skoryguje obroty, żeby utrzymać zadany przepływ bez ręcznej interwencji. W trybie stałym taka zmiana wymagałaby ręcznego przełączenia biegu.

Dla klimatu Polski, gdzie zimą temperatura spada do -15, a nawet -20°C, prawidłowo ustawiona krzywa pogodowa powinna dawać wodę o temperaturze 40-45°C przy -10°C na zewnątrz i 55-60°C przy -20°C. Nachylenie krzywej zależy od izolacyjności budynku. Domy pasywne potrzebują łagodniejszej krzywej (mniejszy przyrost temperatury), a stare budynki bez docieplenia stromej. Wilo Para współpracuje tu ze sterownikiem kotła lub pompy ciepła, a sama odpowiada za stabilność hydrauliczną.

Jak ustawić krzywą bez sterownika zewnętrznego

Jeśli pompa Wilo Para pracuje w instalacji bez dedykowanego sterownika pogodowego, jej rola ogranicza się do utrzymania stałego przepływu, a krzywą grzewczą ustawia się bezpośrednio na kotle lub pompie ciepła. Pompa powinna wtedy pracować na biegu II w trybie automatycznym, reagując wyłącznie na zmiany oporów w rozdzielaczu, a nie na sygnały pogodowe. W praktyce właśnie tak wygląda większość domowych instalacji podłogowych.

Najczęstsze błędy przy ustawianiu pompy pod podłogówkę

Najpopularniejszy błąd to zostawienie pompy na biegu III z przekonaniem, że mocniejsze znaczy lepsze. Powoduje on szum w rurach, szybsze zużycie łożysk i wspomniany wcześniej efekt krótkiego spięcia hydraulicznego. Podłoga bywa wtedy zimna mimo wysokiej temperatury zasilania, a rachunki za prąd pompy rosną o 50-80% w stosunku do optymalnego ustawienia.

Drugi częsty błąd to wybór biegu I w nadziei na oszczędność. Bieg I wystarcza tylko dla bardzo krótkich pętli, na przykład w łazienkach o powierzchni do 6 m² z pojedynczą rurką o długości 40 m. W domowej instalacji z salonem, kuchnią i kilkoma sypialniami bieg I oznacza nierównomierne nagrzewanie i konieczność podnoszenia temperatury zasilania, co z kolei zwiększa straty w kotle.

Trzeci błąd to ignorowanie odpowietrzania instalacji po pierwszym uruchomieniu. Powietrze w pętlach podłogowych potrafi skutecznie zablokować przepływ, a pompa na biegu II nie jest w stanie go przepchnąć. Efekt jest taki, że część pętli nie grzeje wcale, mimo prawidłowych nastaw na rozdzielaczu. Odpowietrzanie najłatwiej przeprowadzić przez automatyczne zawory odpowietrzające na rozdzielaczu, puszczając pompę na bieg III na 30 minut przy otwartych zaworach.

Nie ustawiaj pompy na maksymalne obroty przy pierwszym uruchomieniu nowej instalacji. Betonowa wylewka schnie przez 21-28 dni, a w tym czasie należy ją wygrzewać stopniowo, zaczynając od 25°C i dodając 5°C co dwa dni aż do osiągnięcia temperatury projektowej. Zbyt szybkie grzanie powoduje pęknięcia wylewki i trwałe uszkodzenia podłogi.

Dobór pompy do konkretnej instalacji podłogowej

Moc pompy dobiera się na podstawie całkowitej długości pętli i ich liczby. Dla typowego domu o powierzchni 150 m² z podłogówką w całej części mieszkalnej mamy zwykle 8-12 pętli o łącznej długości 700-1000 m. Pompa Wilo Para w standardowej wersji 15-130 potrafi obsłużyć taką instalację bez problemu, osiągając ciśnienie do 1,3 bar przy wydajności 1,5 m³/h. To parametry w zupełności wystarczające dla niskotemperaturowego ogrzewania podłogowego.

Przy bardzo dużych instalacjach (domy 250 m² lub więcej, dwukondygnacyjne) lepiej sprawdza się model Wilo Para 25-180, który oferuje wyższe ciśnienie i większą wydajność. Wybór większej pompy w mniejszej instalacji prowadzi do pracy na dolnym zakresie krzywej wydajności, gdzie sterowanie automatyczne bywa niestabilne. Lepiej dobrać pompę nieco za małą niż znacząco za dużą, bo w trybie Auto sama się dostosuje, a w razie potrzeby zawsze można przełączyć na wyższy bieg.

Ceny orientacyjne na rok 2024. Rynkowe stawki potrafią się różnić o 15-20% w zależności od dystrybutora, sezonu i dostępności konkretnego modelu. Przy wycenie warto uwzględnić też koszt głowicy termostatycznej, zaworów zwrotnych i automatycznego odpowietrznika.

Współpraca pompy z siłownikami termoelektrycznymi

Siłowniki termoelektryczne montowane na rozdzielaczu podłogówki to niewielkie elementy, które po otrzymaniu sygnału z termostatu pokojowego zamykają lub otwierają przepływ w konkretnej pętli. Bez odpowiedniej pompy siłowniki działają nieprawidłowo, ponieważ zamykający się zawór generuje skok ciśnienia, który musi gdzieś się rozproszyć. W dobrze zaprojektowanej instalacji rozprasza go właśnie pompa w trybie automatycznym, obniżając obroty.

Gdy pompa pracuje na stałych obrotach bez reakcji na sygnał z siłownika, ciśnienie rośnie do wartości, przy której zawór bezpieczeństwa na kotle może się otworzyć. W skrajnych przypadkach prowadzi to do szumów w instalacji, nierównomiernego rozkładu temperatur i szybszego zużycia uszczelek siłowników. Wilo Para w trybie Auto eliminuje ten problem, ponieważ reaguje na zmianę oporów w ułamku sekundy.

Jeśli zauważasz stukanie lub szum w rurach podłogowych w nocy, gdy spada temperatura zewnętrzna, najprawdopodobniej pompa nie nadąża ze zmianą obrotów. Przełącz ją z trybu Auto na bieg II na stałe i porównaj zużycie energii elektrycznej przez dobę. Różnica powyżej 30% na korzyść stałego biegu sygnalizuje źle dobraną pompę lub zbyt agresywne nastawy krzywej pogodowej.

Kiedy wezwać fachowca, a kiedy wystarczy własna regulacja

Samodzielna regulacja pompy Wilo Para ma sens, gdy mamy do czynienia z nową instalacją, którą sami uruchamiamy, albo z instalacją działającą od kilku lat i nagle zaczynającą zachowywać się inaczej niż zwykle. W takich przypadkach zmiana trybu pracy lub biegu to kwestia kilku sekund, a efekt widać w ciągu godziny.

Profesjonalna pomoc przyda się przy bardzo dużych instalacjach (powyżej 200 m²), systemach mieszanych (podłogówka plus grzejniki), a także przy wszelkich objawach awarii hydraulicznej, takich jak głośne stuki, brak przepływu w jednej pętli mimo prawidłowej nastawy zaworu albo wyraźna różnica temperatury między zasilaniem a powrotem przekraczająca 15°C. W takich sytuacjach sama pompa nie rozwiąże problemu, a jedynie zamaskuje objawy.

Wskazówki eksploatacyjne

• Co 12 miesięcy warto sprawdzić wirnik pompy pod kątem osadów kamienia, szczególnie w instalacjach z wodą o twardości powyżej 12°dH.
• Przed sezonem grzewczym warto przeprowadzić odpowietrzanie całego układu przez zawory automatyczne na rozdzielaczu.
• Raz na 2-3 lata dobrze jest zlecić czyszczenie filtra siatkowego na zasilaniu rozdzielacza, który zbiera zanieczyszczenia z instalacji.
• W trybie letnim pompę można wyłączyć całkowicie albo ustawić na najniższy bieg, jeśli służy też do cyrkulacji ciepłej wody użytkowej.

Weryfikacja ustawień w praktyce

Najlepszą metodą sprawdzenia, czy pompa pracuje prawidłowo, jest pomiar temperatury podłogi w dwóch punktach oddalonych od rozdzielacza. Różnica ponad 2°C między najbliższą a najdalszą pętlą oznacza nierówny rozkład przepływu i konieczność korekty nastaw na rozdzielaczu albo zmiany biegu pompy. Pirometr laserowy za 80-120 PLN wystarczy do takich pomiarów, a wynik widać od razu.

Druga metoda to obserwacja wskazań licznika energii elektrycznej. Pompa Wilo Para na biegu II pobiera średnio 20-40 W, co przy 24 godzinach pracy przez sezon grzewczy (220 dni) daje zużycie rzędu 105-210 kWh rocznie, czyli 60-120 PLN. Jeśli rachunek za prąd pompy przekracza 200 PLN rocznie, warto sprawdzić, czy pompa nie pracuje na zbyt wysokim biegu albo w trybie Auto nie reaguje nadmiernie nerwowo, ciągle zmieniając obroty.

Pompy elektroniczne, w tym Wilo Para, nie tolerują pracy na sucho. Nawet 30 sekund bez wody w instalacji potrafi uszkodzić uszczelnienie wału i łożyska ceramiczne. Przed pierwszym uruchomieniem nowej instalacji albo po jej opróżnieniu do celów serwisowych pompę należy odpowietrzyć ręcznie przez śrubę odpowietrzającą na jej korpusie.

Kiedy pompa Wilo Para nie wystarczy

Są sytuacje, w których nawet prawidłowo ustawiona pompa obiegowa nie jest w stanie zapewnić oczekiwanej wydajności. Dotyczy to przede wszystkim bardzo rozległych instalacji przemysłowych, budynków wielorodzinnych z pionami o długości ponad 30 metrów oraz systemów z wymiennikami podłogowymi o wysokiej gęstości mocy. W takich przypadkach sięga się po pompy o większym ciśnieniu (modele 30-130 lub 40-180) albo po rozwiązania z modułem sterującym i czujnikiem ciśnienia zewnętrznego.

Dla typowego domu jednorodzinnego z 8-12 pętlami podłogowymi o standardowej średnicy rur fi 16 lub fi 17 pompa Wilo Para w wersji 15-130 pozostaje optymalnym wyborem, zarówno pod względem ceny, jak i parametrów. Prawidłowe ustawienie na biegu II w trybie automatycznym zapewnia stabilną pracę przez lata bez konieczności interwencji użytkownika.

Źródła i normy: norma PN-EN 1264 dotycząca ogrzewania podłogowego (w szczególności części 1-5 obejmujących wymagania projektowe, materiałowe i eksploatacyjne), norma PN-EN 12828 dotycząca instalacji grzewczych w budynkach, Warunki Techniczne 2024 (rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. z późniejszymi zmianami, w szczególności z 2023 r.) w zakresie wymagań izolacyjności i sprawności systemów grzewczych, katalogi techniczne producentów pomp obiegowych (dane ogólnodostępne na stronach wilo.pl), dokumentacja techniczna rozdzielaczy podłogowych zgodna z normą PN-EN 215, materiały Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych (PZITS) dotyczące regulacji hydraulicznej instalacji niskotemperaturowych.
