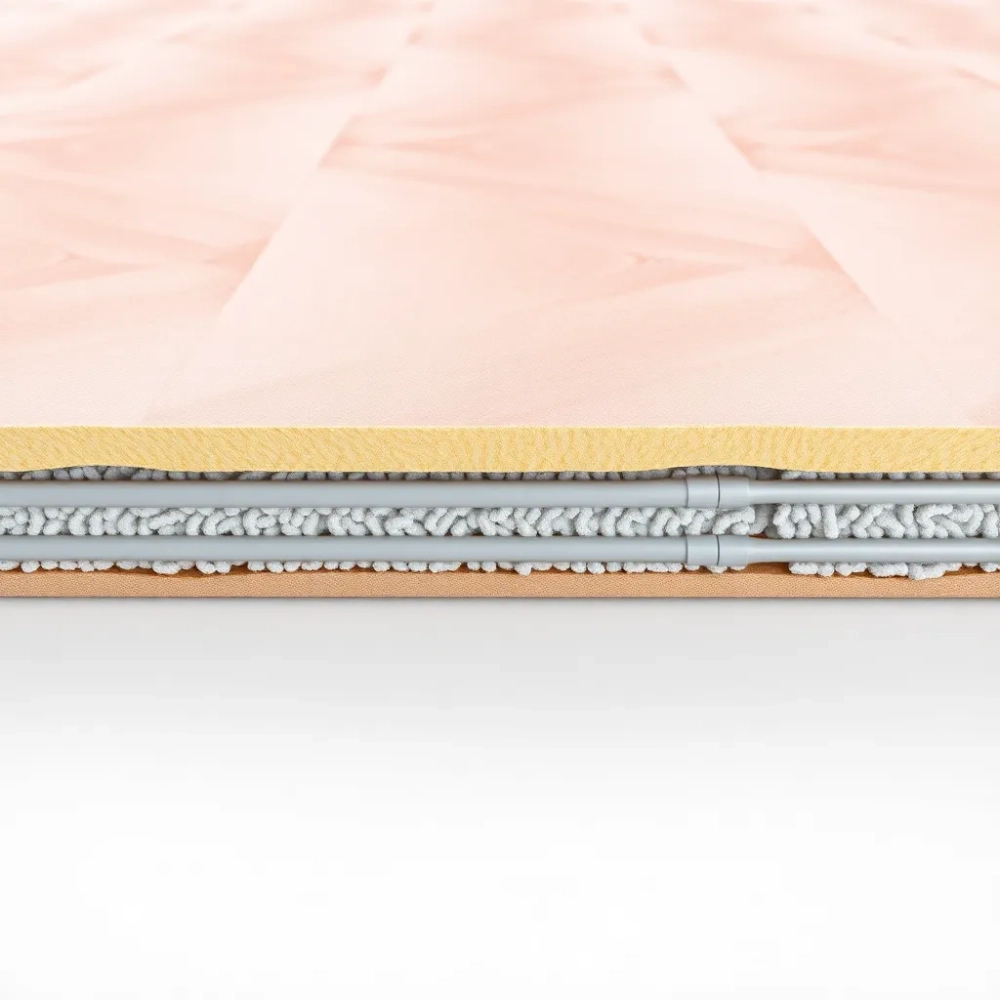

Przekrój posadzki z ogrzewaniem podłogowym – warstwy i grubości krok po kroku

Źle ułożona podłoga z ogrzewaniem podłogowym to drogi eksperyment: rachunki rosną, strop pęka, a komfort i tak rozczarowuje. Tymczasem przekrój posadzki z ogrzewaniem podłogowym można zaplanować co do milimetra, znając fizykę przepływu ciepła i wymagania normy PN-EN 1264. Poniżej konkretne grubości, tolerancje i pułapki, które decydują o tym, czy instalacja odda 60 W/m² czy będzie tylko kosztowną wylewką z rurkami.

• Mokry, suchy czy frezowany który system wybrać i ile ma warstw
• Minimalna grubość wylewki na ogrzewanie podłogowe (beton i anhydryt)
• Styropian pod ogrzewanie podłogowe jaka grubość izolacji termicznej
• Rozstaw rur ogrzewania podłogowego a moc grzewcza podłogi
• Dylatacja, opór cieplny paneli i odbiór instalacji bez błędów

Mokry, suchy czy frezowany który system wybrać i ile ma warstw

Każdy z trzech systemów ogrzewania podłogowego ma inny przekrój, inny ciężar i inny czas reakcji na zmianę temperatury. Wybór determinuje więc nie tylko komfort, ale i nośność stropu, tempo budowy oraz dopuszczalne wykończenie.

System mokry (rury zatopione w wylewce) to najpopularniejsze rozwiązanie w nowym budownictwie. Łączna grubość przekroju wynosi od 90 do 130 mm, w zależności od grubości izolacji termicznej i typu jastrychu. Konstrukcja liczy od pięciu do siedmiu warstw: podłoże, paroizolacja, izolacja termiczna, rury grzewcze w szpilkach lub matach, wylewka, ewentualnie grunt i posadzka. Masa całkowita sięga 120-160 kg/m², dlatego system mokry wymaga stropu o nośności co najmniej 3,0 kN/m².

System suchy opiera się na płytach styropianowych z wypustkami lub panelach z rowkami aluminiowymi, w które wciska się rury. Cały przekrój to zaledwie 30-55 mm, a ciężar spada do 30-50 kg/m². Świetnie sprawdza się przy remontach starych stropów drewnianych i w budynkach z ograniczeniami nośności. Ceną za niską masę jest niższa bezwładność cieplna, bo cienka warstwa szybko się nagrzewa i szybko oddaje ciepło.

System frezowany powstaje przez nacięcie rowków w gotowej wylewce anhydrytowej i wklejenie tam rur. Przekrój wynosi 45-65 mm, a grubość wylewki musi wynosić minimum 35 mm nad najwyższym punktem rowka. To rozwiązanie idealne, gdy wylewka już istnieje i nie chcesz podnosić poziomu podłogi, ale nie sprawdza się na stropach drewnianych ze względu na wibracje i ryzyko pękania.

Porównanie systemów w liczbach

Systemu mokrego unikaj w budynkach z lekkim stropem drewnianym oraz wszędzie tam, gdzie liczy się czas oddania inwestycji. System suchy nie toleruje natomiast ciężkich posadzek kamiennych i wymaga równego podłoża, bo każdy punktowy nacisk ugina płytę. System frezowany odpada, gdy wylewka ma mniej niż 35 mm lub gdy w podłodze biegną już instalacje, które mogłyby zostać przecięte frezarką.

Minimalna grubość wylewki na ogrzewanie podłogowe (beton i anhydryt)

Wylewka to magazyn ciepła i jednocześnie sztywna płyta rozkładająca obciążenia. Zbyt cienka pęka przy pierwszym sezonie grzewczym, zbyt gruba obniża moc grzewczą i wydłuża czas reakcji termostatu. Norma PN-EN 1264 definiuje minimalną grubość wylewki nad rurą jako wartość zależną od jej średnicy i współczynnika λ.

Wylewka cementowa (betonowa) wymaga minimum 45 mm nad górą rury dla rury PEX 16 mm, co daje łącznie około 65-70 mm. Beton ma przewodność cieplną λ=1,4 W/mK, więc gruba warstwa cementu działa jak izolator między rurą a posadzką. Schnięcie trwa 4-6 tygodni w zależności od wilgotności i temperatury, a przed pierwszym uruchomieniem instalacji trzeba zrobić wygrzewanie wg ściśle określonego schematu (5°C na dobę do temperatury roboczej).

Wylewka anhydrytowa potrzebuje jedynie 35 mm nad rurą PEX 16 mm, czyli łącznie 50-55 mm. Anhydryt ma λ=1,8-2,0 W/mK, więc przewodzi ciepło o 30% lepiej niż cement. Schnięcie przebiega w 2-3 tygodnie, ale wymaga szlifowania i odpylenia przed montażem posadzki. Wylewka samopoziomująca nie kurczy się tak jak cement, więc nie wymaga siatki zbrojeniowej ani dylatacji pośrednich co 20 m², a jedynie dylatacji obwodowej.

Porównanie wylewek

Wylewki cementowej nie stosuj cieńszej niż 65 mm łącznie, bo grozi to rysami przy rozgrzewaniu i wychładzaniu. Anhydrytu unikaj w pomieszczeniach mokrych (łazienki z kabinami prysznicowymi typu walk-in), bo wilgoć może wypłukiwać spoiwo i obniżać wytrzymałość powierzchniową.

Styropian pod ogrzewanie podłogowe jaka grubość izolacji termicznej

Izolacja pod rurami decyduje o tym, ile ciepła płynie w górę do pomieszczenia, a ile ucieka w dół przez strop. Norma PN-EN 1264-4 ogranicza straty ciepła w dół do maksymalnie 10% mocy grzewczej, co przekłada się na konkretne grubości styropianu w zależności od typu przegrody.

Nad pomieszczeniem ogrzewanym (strop międzykondygnacyjny) wystarczy EPS 100 o grubości 50-80 mm. Ciepło uciekające w dół ogrzewa pomieszczenie poniżej, więc nie jest stratą. Na gruncie lub nad nieogrzewaną piwnicą potrzebujesz 100-150 mm styropianu EPS 100, bo każdy wat uciekający w ziemię to pieniądze wyrzucone w piasek.

Styrodur XPS (λ=0,029-0,035 W/mK) ma dwukrotnie lepszą izolacyjność niż EPS (λ=0,036-0,038 W/mK), więc możesz zmniejszyć grubość warstwy o 40-50%. XPS jest też wodoodporny i wytrzymały na ściskanie (300-500 kPa), dzięki czemu sprawdza się w garażach i na podłogach na gruncie z wysokim poziomem wód gruntowych. Pod XPS-em zawsze układaj folię PE 0,2 mm, która blokuje wilgoć gruntową i chroni przed kondensacją.

Grubość izolacji w zależności od przegrody

Nie kładź izolacji cieńszej niż 30 mm w żadnym wariancie, bo mostki termiczne w miejscach łączeń płyt potrafią zwiększyć straty o 15-20%. Przy ogrzewaniu podłogowym na poddaszu użytkowym warstwa wełny mineralnej lub PIR między krokwiami musi wynosić minimum 250 mm, a na niej dopiero układasz system rur.

Rozstaw rur ogrzewania podłogowego a moc grzewcza podłogi

Gęstość ułożenia rur bezpośrednio przekłada się na ilość ciepła oddawanego przez metr kwadratowy podłogi. Im ciaśniejszy rozstaw, tym wyższa moc grzewcza i krótsza strefa komfortu przy dużych przeszkleniach.

Standardowy rozstaw rury PEX 16 mm to 15-20 cm, co przy temperaturze zasilania 35-40°C daje 60-80 W/m². Rozstaw 10 cm stosuje się w strefie brzegowej przy oknach i ścianach zewnętrznych, gdzie potrzebujesz nawet 100-120 W/m², by pokonać straty przez przeszklenia. Rozstaw 25-30 cm sprawdza się w strefach wewnętrznych, sypialniach i pomieszczeniach o niskim zapotrzebowaniu na ciepło.

Średnica rury wpływa na opór hydrauliczny i dopuszczalną długość pętli. PEX 16 mm pozwala na pętlę do 100 m przy rozstawie 20 cm, PEX 17 mm do 120 m, a PEX 20 mm do 160 m. Przekroczenie tych długości wymaga zwiększenia mocy pompy obiegowej i prowadzi do nierównomiernego rozkładu temperatury w podłodze.

Moc grzewcza podłogi w W/m² (rozstaw rury PEX 16, temperatura zasilania 35°C)

Rur o średnicy poniżej 16 mm nie stosuj na długich pętlach, bo rosną opory przepływu i pompa obiegowa nie wyrabia. Rozstawu rzadszego niż 30 cm unikaj w strefie brzegowej, bo temperatura podłogi staje się nierównomierna i pojawiają się wyczuwalne pasy zimna.

Dylatacja, opór cieplny paneli i odbiór instalacji bez błędów

Trzy elementy decydują o bezawaryjnej pracy ogrzewania podłogowej przez kolejne 30 lat: dylatacja obwodowa i pośrednia, opór cieplny materiału wykończeniowego oraz próba szczelności wykonana przed zalaniem wylewki.

Taśma dylatacyjna brzegowa o grubości 8-10 mm idzie po obwodzie każdego pomieszczenia i oddziela wylewkę od ścian. Bez niej beton rozszerza się pod wpływem ciepła i napiera na mury, co po dwóch-trzech sezonach grzewczych kończy się rysami przy listwach przypodłogowych. Dylatacje pośrednie wycinasz w wylewce cementowej co 20-30 m² lub gdy długość boku przekracza 8 m. W anhydrycie wystarczą pola do 40 m², bo materiał ma niższy współczynnik rozszerzalności cieplnej.

Opór cieplny wykończenia to cichy zabójca mocy grzewczej. Płytki ceramiczne mają R

Opór cieplny popularnych posadzek

Przed zalaniem wylewki instalacja przechodzi próbę szczelności wodą pod ciśnieniem 6 bar przez 24 godziny (lub sprężonym powietrzem przy temperaturze poniżej 5°C). Manometr nie może wskazać spadku ciśnienia większego niż 0,2 bar. Spadek większy oznacza nieszczelność w złączce lub uszkodzenie rury, które trzeba zlokalizować i naprawić przed dalszymi pracami. Pominięcie tej próby to proszenie się o zalanie sąsiada dwa piętra niżej.

Top 5 błędów montażowych, które kosztują tysiące złotych

• Zbyt cienka izolacja termiczna na gruncie, generująca straty ciepła 25-30% zamiast dopuszczalnych 10%.
• Brak dylatacji obwodowej, skutkujący spękaniem wylewki przy ścianach i listwach.
• Zalanie rur wylewką bez wcześniejszej próby ciśnieniowej, ukrywającej nieszczelność na lata.
• Ułożenie wykończenia o R>0,15 m²K/W (grube dywany, lite drewno 25 mm), obniżającego moc grzewczą o 40%.
• Brak wygrzewania wylewki cementowej przed montażem posadzki, prowadzący do odparzenia paneli i pękania fug.

Checklistka odbioru instalacji (12 punktów)

• Ciśnienie próby utrzymane 24 h bez spadku >0,2 bar.
• Rozstaw rur zgodny z projektem (tolerancja ±2 cm).
• Taśma dylatacyjna brzegowa ciągła, bez przerw przy narożnikach.
• Styropian ułożony na dwóch warstwach z przesunięciem spoin.
• Folia PE z zakładką min. 10 cm i wywinięciem na ścianę.
• Rury prowadzone w odległości min. 5 cm od ścian zewnętrznych.
• Rozdzielacz zamontowany na wysokości 30-70 cm nad podłogą.
• Zawory odcinające na zasilaniu i powrocie każdej pętli.
• Odpowietrzniki automatyczne na rozdzielaczu.
• Protokół próby szczelności podpisany przez wykonawcę i inwestora.
• Zdjęcia lub film z ułożenia rur przed wylewką (dowód na spory z wykonawcą).
• Projekt wykonawczy dostępny na budowie do wglądu.

Rozdzielacz ogrzewania podłogowego dobieraj do liczby pętli: 2-3 obwody w łazience, 6-8 w średnim mieszkaniu, 10-12 w domu 150 m². Cena rozdzielacza z zaworami i odpowietrznikami zamyka się w przedziale 345-910 zł, a komplet zaworów termostatycznych to koszt 65-135 zł.

Wylewka cementowa cieńsza niż 65 mm łącznie (w tym 45 mm nad rurą) pęka przy każdym cyklu grzewczym, niezależnie od jakości betonu i zbrojenia. Norma PN-EN 1264 nie pozostawia tu pola na kompromis.

Zaplanowanie przekroju posadzki z ogrzewaniem podłogowym to inwestycja pięciu wieczorów z kartą techniczną producenta rur i kalkulatorem w dłoni, ale oszczędność sięga 15-25% kosztów eksploatacji przez następne 30 lat. Warto tę decyzję podjąć przed wbiciem pierwszego kołka w ścianę, nie po.

Źródła danych: PN-EN 1264-1 do 1264-5 (Ogrzewanie podłogowe wodne), PN-EN 13318 (Wylewki anhydrytowe), karty techniczne producentów styropianu EPS 100 i XPS 300, raport techniczny Rehau Rautherm S (parametry rur PEX), dane KNR 2-02 i KNR 2-31 (normatywy robocizny i materiałów budowlanych), portal budowlany Murator oraz publikacje Stowarzyszenia Producentów Betonu Towarowego.
