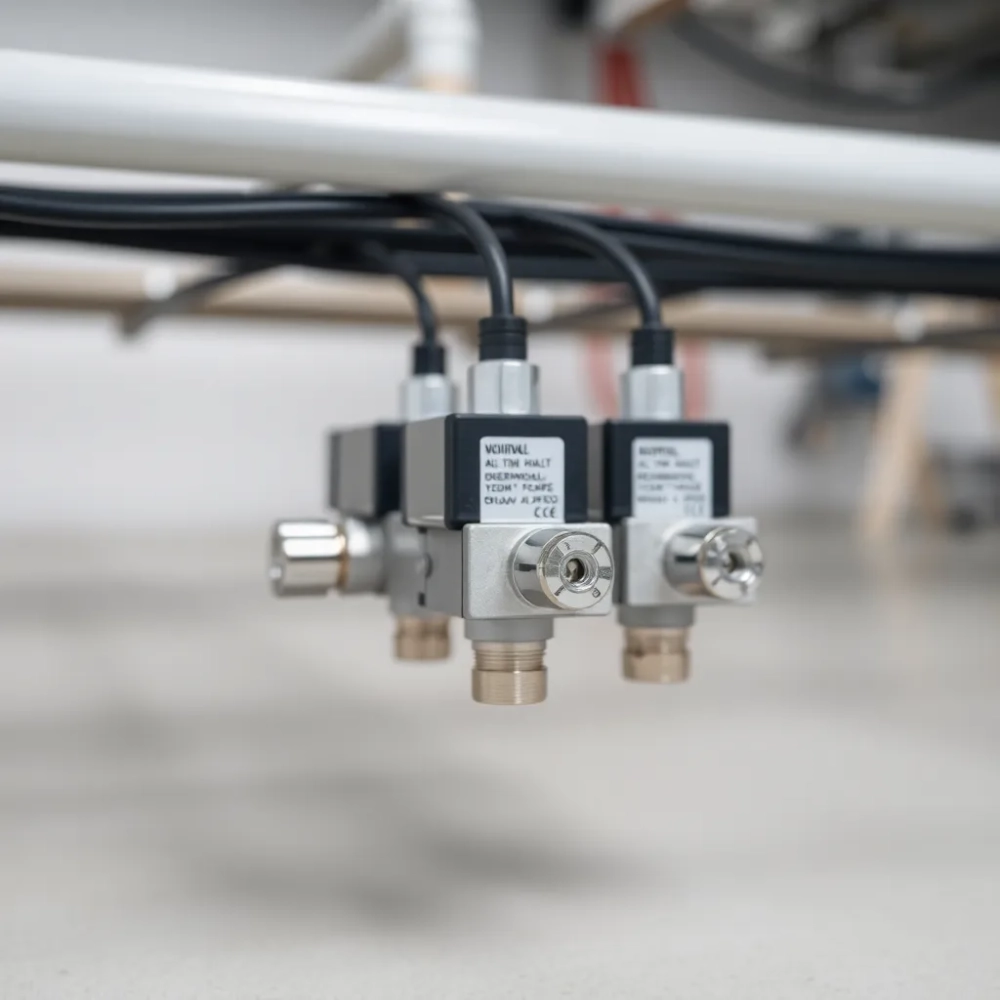

Rozdzielacz do podłogówki z elektrozaworami: komfort cieplny na lata

Wybór rozdzielacza do podłogówki z elektrozaworami to decyzja, która decyduje o tym, czy każde pomieszczenie w domu będzie miało dokładnie taką temperaturę, jaką ustawisz na termostacie, czy też jedno będzie przegrzane, a drugie chłodne, z irytującym szumem w rurach przy każdym uruchomieniu pompy. Różnica między dobrze dobranym i zamontowanym rozdzielaczem a przypadkowym zestawem potrafi sięgać 15-20% rocznego zużycia gazu lub prądu na ogrzewanie, a przy powierzchni 120 m² to kilkaset złotych rocznie.

• Ile obwodów rozdzielacza do podłogówki potrzebujesz na swój metraż
• Montaż rozdzielacza podłogowego z elektrozaworami krok po kroku
• Rozdzielacz mosiężny czy stalowy do ogrzewania podłogowego
• Najczęstsze błędy przy doborze rozdzielacza z elektrozaworami do podłogówki

Ile obwodów rozdzielacza do podłogówki potrzebujesz na swój metraż

Podstawowa reguła mówi: jedna pętla grzewcza na jedno pomieszczenie lub jedną wyraźną strefę temperaturową. W domu o powierzchni 100 m² z sypialniami, łazienkami, salonem i kuchnią najczęściej wychodzi od 6 do 9 obwodów, bo łazienka wymaga osobnej regulacji dla komfortu pod stopami, a salon i kuchnia tworzą strefy o różnym profilu użytkowania.

Długość pojedynczej pętli nie powinna przekraczać 80-100 m przy rurze 16 mm, a optymalnie mieści się w przedziale 60-80 m. Przy zbyt długim obiegu rośnie opór hydrauliczny, pompa pracuje głośniej, a rozdzielacz traci zdolność precyzyjnego dawkowania przepływu przez rotametr. Zasada uproszczona, przydatna na etapie planowania, brzmi: około 10 m² powierzchni użytkowej na jeden obwód, korygowana w górę przy dużych przeszkleniach i w dół przy wąskich, długich pokojach.

Przepływomierz rotametryczny pokazuje w litrach na minutę rzeczywistą ilość czynnika przepływającego przez dany obwód. Standardowy zakres 0-5 l/min pozwala ustawić typowe 1-2 l/min dla pętli podłogowej, a widoczny pływak ułatwia diagnozowanie zapowietrzeń i zatkanego filtra bez demontażu instalacji.

Przykładowy dobór wg powierzchni

Zbyt mała liczba obwodów zmusza do łączenia pomieszczeń o różnym zapotrzebowaniu na ciepło, a wtedy pokój dzienny z dużymi oknami nagrzewa się do komfortu kosztem sypialni, która potrzebuje niższej temperatury. Zbyt duża liczba zwiększa koszt samego rozdzielacza i komplikuje regulację hydrauliczną, bo w krótkich pętlach trudno ustawić stabilny przepływ poniżej 1 l/min.

Montaż rozdzielacza podłogowego z elektrozaworami krok po kroku

Lokalizacja rozdzielacza wpływa na późniejszy komfort obsługi i koszt instalacji. Najczęściej wybiera się wnękę w korytarzu, garażu lub pod schodami, z dostępem od frontu o szerokości minimum 60 cm i głębokości pozwalającej na swobodne wyjęcie rotametru bez demontażu rur.

Szafka natynkowa lub podtynkowa powinna mieć wentylację grawitacyjną, bo pracujące elektrozawory i pompa wydzielają ciepło, które przy zamkniętej obudowie podnosi temperaturę wody i zaburza odczyty przepływomierzy. Belki rozdzielacza mocuje się do ściany przez konsolę z regulacją wysokości, dzięki czemu osie zasilania i powrotu trafiają idealnie w poziom niezależnie od krzywizny tynku.

Podłączenie do źródła ciepła wymaga zaworu mieszającego lub pompy o zmiennej wydajności, bo ogrzewanie podłogowe pracuje w zakresie 35-45°C, znacznie niżej niż klasyczne grzejniki. Zasilanie i powrót łączy się z instalacją rurami o średnicy minimum 25 mm, aby nie generować dodatkowego oporu przy przepływie sumarycznym ze wszystkich obwodów.

Checklista montażowa

• Wypoziomowanie belki górnej i dolnej w jednej osi, tolerancja 2 mm na metr długości
• Zaślepienie nieużywanych wyjść korkami z uszczelką EPDM
• Instalacja odpowietrzników automatycznych na obu końcach belki
• Napełnienie instalacji wodą z inhibitorem korozji, wypłukanie zanieczyszczeń montażowych
• Próba ciśnieniowa 6 bar przez 30 minut bez spadku wskazań manometru
• Ustawienie przepływu na każdym rotametrze zgodnie z projektem, od najdłuższej pętli do najkrótszej
• Podłączenie siłowników termostatycznych i sprawdzenie kierunku otwierania zaworu
• Oznakowanie każdego obwodu etykietą z numerem pomieszczenia

Regulacja hydrauliczna pozwala wyrównać opory poszczególnych pętli i jest kluczowa dla stabilnej pracy całego układu. Zaczyna się od pełnego otwarcia wszystkich zaworów, a potem redukuje przepływ na krótszych obwodach do wartości z projektu, obserwując pływak rotametru i nasłuchując instalacji pod kątem szumu świadczącego o zbyt wysokim natężeniu przepływu.

Po napełnieniu instalacji uruchamia się pompę na minimalnych obrotach i odpowietrza każdy obwód przez zawór na rozdzielaczu, aż woda przestanie być mętna. Pierwsze grzanie warto prowadzić łagodnie, z przyrostem temperatury 5°C na dobę, by betonowy jastrych mógł oddać wilgoć bez pękania.

Rozdzielacz mosiężny czy stalowy do ogrzewania podłogowego

Mosiądz od lat dominuje w produkcji rozdzielaczy, bo dobrze znosi kontakt z wodą grzewczą, łatwo się obrabia i tworzy szczelne połączenia gwintowe. Stal nierdzewna zyskuje popularność w nowych instalacjach, szczególnie tam, gdzie priorytetem jest odporność na korozję w instalacjach z częstymi zmianami składu wody lub z domieszką glikolu.

Pod względem trwałości oba materiały zachowują parametry przez 25-30 lat, o ile instalacja nie jest narażona na tlen z nieszczelnych wymienników. Mosiądz w kontakcie z miedzianymi rurami bez separatora może powodować korozję galwaniczną, a stal nierdzewna eliminuje ten problem, bo jest chemicznie obojętna wobec większości materiałów instalacyjnych.

Przyłącza w obu wariantach mają standardowy gwint 1 cal (DN25) na zasilaniu i powrocie, co ułatwia łączenie z istniejącymi instalacjami. Wyjścia obwodowe najczęściej mają gwint 3/4 cala z eurostożkiem, pasującym do rur PEX/Al/PEX 16 mm bez dodatkowych adapterów.

Najczęstsze błędy przy doborze rozdzielacza z elektrozaworami do podłogówki

Zbyt wysoki przepływ w obwodzie to przyczyna głośnej pracy instalacji, charakterystycznego szumu w rurach i szybszego zużycia pompy obiegowej. Mechanizm jest prosty: woda płynąca szybciej niż 2,5 l/min w rurze 16 mm zaczyna generować turbulentne przepływy i kawitację, a te objawiają się słyszalnym piskiem przy każdym otwarciu elektrozaworu.

⚠️ Brak odpowietrzników automatycznych na końcach belki rozdzielacza to drugi najczęstszy powód nierównomiernego grzania. Powietrze zbiera się w najwyższych punktach instalacji i blokuje przepływ, a rotametr pokazuje wtedy przepływ nawet wtedy, gdy fizycznie woda stoi w miejscu.

Mieszanie w jednym rozdzielaczu obwodów o drastycznie różnej długości, na przykład 30 m łazienki i 90 m salonu, utrudnia stabilną regulację, bo krótka pętla wymaga prawie zamkniętego zaworu, a długa pełnego otwarcia. W takiej sytuacji lepiej zamontować dwa mniejsze rozdzielacze zasilane z tego samego źródła niż jeden duży z zaawansowaną armaturą.

Montaż rur podłogowych bez izolacji termicznej na podłożu powoduje oddawanie ciepła w dół, do gruntu lub stropu nad nieogrzewaną piwnicą. Straty sięgają wtedy 20-30% mocy grzewczej, a rozdzielacz nie jest w stanie tego skompensować bez wyraźnego wzrostu temperatury zasilania, który z kolei obniża komfort chodzenia po podłodze.

Wskazówka instalatora: przy każdej wymianie rozdzielacza w starszej instalacji warto zamontować filtr siatkowy na zasilaniu, najlepiej z magnesem neodymowym. Wyłapuje on cząsteczki rdzy z wymiennika i opiłki żelaza z rur, które inaczej trafiają do gniazd elektrozaworów i po kilku sezonach blokują ich ruch.

Normy i wymagania prawne

Projektowanie i montaż ogrzewania podłogowego w Polsce reguluje norma PN-EN 1264, która określa maksymalną temperaturę powierzchni podłogi (29°C w strefach stałego pobytu, 33°C w łazienkach) i zasady obliczania rozstawu rur. Dyrektywa ErP nakłada obowiązek stosowania zaworów termostatycznych z klasą energetyczną co najmniej IV, co w praktyce oznacza przepustnice z siłownikami o niskim poborze prądu, poniżej 1 W w stanie czuwania.

Porównanie wybranych modeli

Ceny obejmują belki z zaworami i przepływomierzami bez szafki, siłowników i zaworu mieszającego. Kompletny zestaw z osprzętem to zwykle 1,4-1,8-krotność ceny samego rozdzielacza.

Kiedy nie stosować rozdzielacza z elektrozaworami

W budynkach z instalacją grawitacyjną bez pompy obiegowej ciśnienie wody jest zbyt niskie do stabilnej pracy rotametrów i siłowników. W systemach na pelet lub drewno z buforem akumulacyjnym o pojemności powyżej 1000 l lepsze efekty daje regulacja pogodowa bezpośrednio na zaworze mieszającym, a rozdzielacz ogranicza się do roli pasywnego dystrybutora.

FAQ

Czy elektrozawory pobierają prąd tylko przy otwarciu? Nowoczesne siłowniki termoelektryczne zużywają 1-2 W przez pierwsze 2-3 minuty ruchu, potem przechodzą w tryb podtrzymania. W sezonie grzewczym to około 50-150 kWh rocznie, wliczone w rachunek za prąd.

Jak często czyścić przepływomierze? W typowej instalacji domowej wystarczy przegląd raz na 2 lata, po sezonie grzewczym. Przy twardej wodzie lub obecności glikolu co rok.

Czy można rozbudować rozdzielacz o dodatkowe obwody? Większość belek ma modułową budowę, ale rozbudowa wymaga odcięcia instalacji i spuszczenia wody. Łatwiej od razu wybrać rozdzielacz o 1-2 obwody większy niż aktualne zapotrzebowanie.

Co oznacza klasa ciśnieniowa PN10 lub PN16? PN10 dopuszcza ciśnienie robocze 10 bar w temperaturze do 90°C, PN16 do 16 bar. W domowych instalacjach podłogowych ciśnienie rzadko przekracza 3 bar, więc PN10 w zupełności wystarcza.

Jeśli projekt instalacji jest już gotowy, dobranie konkretnego modelu rozdzielacza zajmuje kilkanaście minut: liczba obwodów, materiał belki, typ przyłączy i zakres przepływomierzy. Przy braku projektu warto zlecić obliczenia hydrauliczne, bo kosztują mniej niż wymiana źle dobranego rozdzielacza po pierwszym sezonie grzewczym.

Źródła danych: norma PN-EN 1264 (ogrzewanie podłogowe), dyrektywa ErP (EcoDesign) 2009/125/WE, katalogi techniczne producentów armatury grzewczej, dane z prób ciśnieniowych instalacji domowych z lat 2018-2024. Strony referencyjne: pkn.pl, eur-lex.europa.eu, norma-pn.pl.
