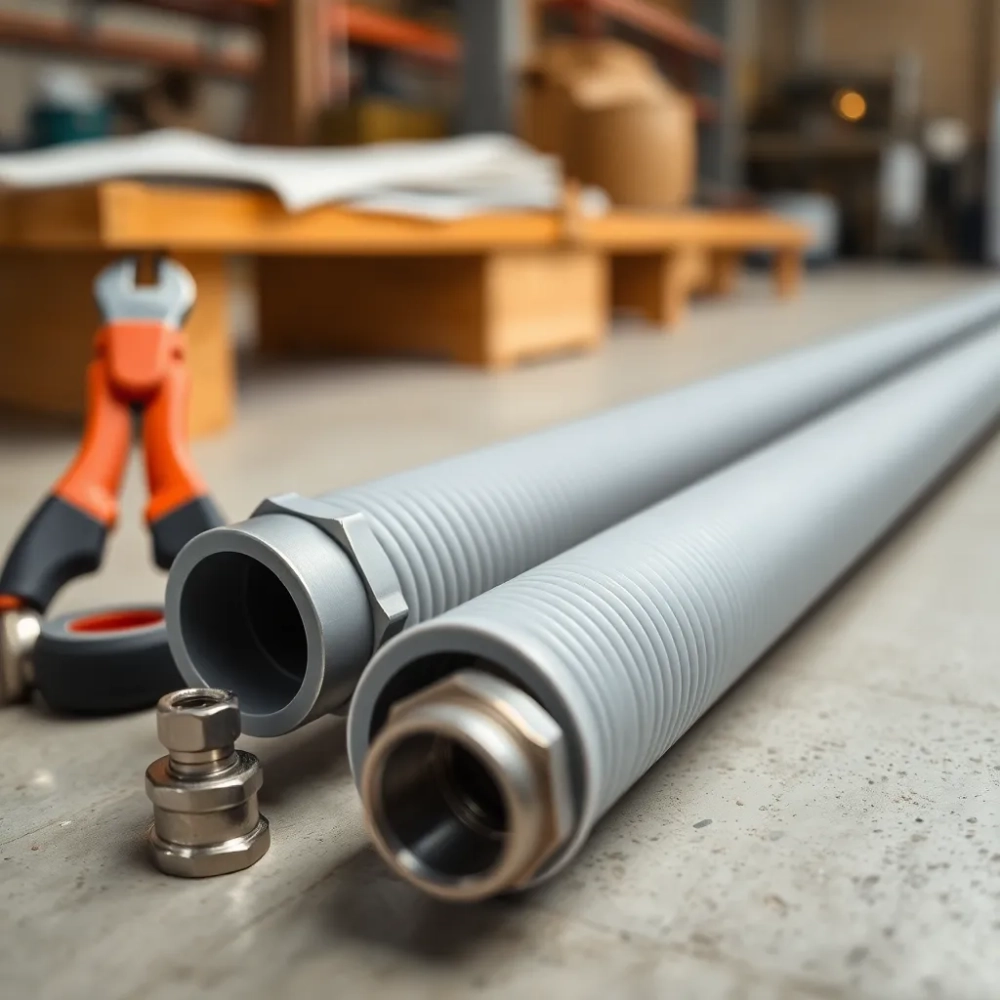

Rura do ogrzewania podłogowego Reiter – jaką wybrać i dlaczego?

Wybór rury do ogrzewania podłogowego potrafi spędzić sen z powiek nawet doświadczonemu inwestorowi. Mnogość średnic, warstw, otulin i złączek sprawia, że pozornie prosta decyzja urasta do rangi inżynierskiej zagadki. Spokojnie: poniżej znajdziesz pełne porównanie czterech wariantów rur wielowarstwowych produkowanych przez jednego z polskich wytwórców, które warto rozważyć przy projektowaniu pętli grzewczej, przyłącza ciepłej wody użytkowej oraz współpracy z niskotemperaturowymi źródłami ciepła. Każdy parametr opatruję wyjaśnieniem działania, bo w rurze liczy się nie metka, lecz mechanika transportu nośnika, a ta nagradza świadomych inwestorów.

• Parametry techniczne rur Reiter PE-Xb/Al/PE-Xb i PE-RT EVOH
• Rura w otulinie czerwonej czy niebieskiej kiedy która
• Dobór średnicy i montaż rury Reiter w instalacji podłogowej
• PE-RT EVOH tam, gdzie aluminium nie jest wymagane
• Checklist przed zakupem rury Reiter
• Najczęściej zadawane pytania dotyczące rur Reiter

Parametry techniczne rur Reiter PE-Xb/Al/PE-Xb i PE-RT EVOH

Wielowarstwowe rury Reiter z serii metalowo-polimerowej powstają w technologii współwytłaczania, w której rdzeń aluminiowy spawany jest na zakładkę laserowo lub doczołowo i okładany obustronnie polietylenem sieciowanym metodą Reiter (PE-Xb). Takie połączenie nie jest przypadkowe. Aluminium odpowiada za barierę antydyfuzyjną, blokując przenikanie tlenu do wody obiegowej. Już przy 0,1 mg tlenu na litr wody rozpoczyna się korozja wżerowa elementów stalowych w kotle i pompie ciepła, której skutki potrafią ujawnić się dopiero po kilku sezonach grzewczych.

Polietylen PE-Xb od zewnątrz chroni aluminium przed kontaktem z zaprawą i chemikaliami używanymi w jastrychu. Jego gęstość sieciowania przekracza 65%, co przekłada się na pamięć kształtu i odporność na mikropęknięcia przy cyklicznych skokach temperatury. Zmieniając temperaturę zasilania z 35°C do 50°C, typowy współczynnik rozszerzalności rury PE-Xb/Al/PE-Xb wynosi zaledwie 0,025 mm/m·K, około ośmiokrotnie mniej niż w rurze jednorodnej z polipropylenu.

Rura PE-RT EVOH to druga rodzina produktów, w której warstwę nośną stanowi polietylen o podwyższonej odporności termicznej (PE-RT typ II). EVOH (alkohol etylowinylu) pełni tu funkcję warstwy antydyfuzyjnej, przy czym jej grubość waha się od 30 do 80 mikrometrów. W praktyce rura PE-RT EVOH osiąga niższy koszt zakupu i pozostaje nieco bardziej elastyczna, co doceniają instalatorzy przy rozłożystych pętlach podłogowych w łuku o promieniu poniżej pięciu średnic rury.

Każda z czterech rur w rodzinie jest produkowana w średnicach 16, 20, 25 i 32 mm. Ścianki zachowują identyczną grubość w ramach średnicy: 2,0 mm dla 16 mm, 2,25 mm dla 20 mm, 2,5 mm dla 25 mm oraz 3,0 mm dla 32 mm. Tabela poniżej zestawia najważniejsze parametry.

Wszystkie warianty posiadają aprobatę techniczną ITB oraz znak CE wg normy PN-EN ISO 21003, regulującej wymagania dla wielowarstwowych systemów rurowych w instalacjach ciepłej i zimnej wody. Limit temperatury pracy ciągłej wynosi 95°C dla serii aluminiowej i 90°C dla serii PE-RT EVOH przy ciśnieniu roboczym odpowiednio 10 oraz 8 barów. Przekroczenie tych progów skraca żywotność złączek w złączach zaciskanych i obniża szczelność połączeń wciskanych (PRESS).

Dlaczego warto sprawdzić klasę warstwy aluminium

Różnica między serią budżetową a klasy premium kryje się w gatunku aluminium i sposobie jego spawania. Aluminium 3003 wytrzymuje dłuższe cykle termiczne niż stop 8001, a spawanie doczołowe TIG redukuje puste przestrzenie na zakładzie do ułamka milimetra. Przy zakupie warto więc pytać o specyfikację blachy aluminiowej, bo od niej zależy, czy po dziesięciu latach na ściance nie pojawi się mikropęknięcie.

Rura w otulinie czerwonej czy niebieskiej kiedy która

Kolor otuliny z tworzywa EPE (spieniony polietylen o zamkniętych porach) nie jest kaprysem producenta, lecz powszechnie obowiązującą konwencją oznaczeń instalacyjnych. Czerwień zarezerwowano dla obiegów ciepłej wody użytkowej oraz tras grzewczych, błękit dla wody zimnej lub niskotemperaturowych pętli podłogowych. Identyfikacja wizualna eliminuje pomyłki przy wieloletniej eksploatacji, gdy serwisant musi zidentyfikować przewód bez dokumentacji.

Otulina pełni trzy konkretne funkcje. Po pierwsze redukuje straty ciepła o 30-40% na odcinkach nieosłoniętych, co przy rurze 16 mm w otulinie 6 mm przekłada się na spadek liniowej straty z 8 W/m do około 5 W/m przy ΔT 10 K. Po drugie tłumi hałas hydrauliczny, gdy przewód przebiega w pobliżu sypialni: współczynnik pochłaniania dźwięku pianki EPE o strukturze zamkniętych porów sięga 0,13 przy częstotliwości 1 kHz. Po trzecie kompensuje rozszerzalność cieplną rury, pozwalając na prowadzenie w peszelach bez twardych klamer.

W instalacjach z pompą ciepła podłogowe pętle coraz częściej prowadzone są w stropie masywnym lub w warstwie izolacji pod podłogą. W takim przebiegu różnica temperatur między rurą a otoczeniem nie przekracza 8 K, a zastosowanie czerwonej otuliny nie wnosi przewagi termicznej. Błękit pozostaje tam praktyką projektową, choć kolor bywa uzgadniany z inwestorem. Wodę zimną prowadzoną przez pomieszczenia ogrzewane warto otulać barwą niebieską, by uniknąć zjawiska kondensacji pary wodnej na zimnym przewodzie w lecie.

Przy wyborze średnicy 16 mm rura po nałożeniu otuliny osiąga średnicę zewnętrzną około 28 mm. W 25 mm średnicy znamionowej rura w otulinie mierzy 37 mm, a w 32 mm nawet 44 mm. Te wymiary rzutują na dobór kanałów w stropie i średnicę peszeli ochronnych. Warto przewidzieć przestrzeń z zapasem 8-10 mm na każdy przewód ułożony w peszelu.

Kiedy otulina przeszkadza, a nie pomaga

Przy układaniu pętli podłogowej w jastrychu anhydrytowym otulina jest zbędna i niepożądana. Masa jastrychu wypełnia przestrzeń wokół rury, a każda warstwa pianki EPE pogarsza przewodność cieplną, opóźniając reakcję podłogówki na zmianę temperatury. Jeśli producent dopuścił montaż w otulinie (co czasem czyni się przy prowadzeniu w stropie drewnianym), zostawia się ją wyłącznie w newralgicznych przejściach przez dylatacje.

Dobór średnicy i montaż rury Reiter w instalacji podłogowej

Średnica rury w instalacji podłogowej wynika z bilansu hydraulicznego pojedynczej pętli, nie z widzimisię inwestora. Rura 16 mm dominuje w pętlach do 100 m długości, bo przy rozstawie 15-20 cm utrzymuje spadek ciśnienia poniżej 0,3 bar i prędkość przepływu około 0,4 m/s. Powyżej tej długości wskazana jest średnica 20 mm, która obniża opory i pozwala prowadzić pętle do 130 m bez wyraźnego szumienia na rozdzielaczu.

Średnice 25 i 32 mm zarezerwowano na odcinki zasilające rozdzielacz oraz magistrale prowadzące do źródła ciepła. W typowym domu o powierzchni 120 m² rozdzielacz otrzymuje zasilanie z rury 25 mm z rozdzielczością 8-10 sekcji grzewczych. Powyżej ośmiu obwodów warto przejść na 32 mm, ponieważ suma przepływów przy ΔT 5 K rośnie do 1,6-2,0 l/s, co w rurze 25 mm zaczyna generować szum przy pełnym otwarciu zaworów.

Montaż rur PE-Xb/Al/PE-Xb dopuszcza dwa systemy połączeń: PRESS (zaprasowywanie tulei metalowej) oraz zaciskane (skręcane). Złącza PRESS gwarantują szczelność do 16 bar przez 50 lat pracy i pozostają obowiązkowe w warstwie podłogowej, gdzie dostęp do naprawy jest ograniczony. Profile pierścienia TH, U lub H różnią się geometrycznie, ale żaden nie współpracuje ze złączkami innego systemu. Mieszanie profili w jednej instalacji kończy się nieszczelnością na złączu i koniecznością kucia posadzki.

Łuki rury 16 mm formuje się bez podgrzewania, zachowując minimalny promień pięciokrotności średnicy zewnętrznej. Dla rury 20 mm z aluminium wewnętrznego minimalny promień wzrasta do sześciu średnic, ponieważ aluminium zwiększa sztywność obrotową, a naginanie przy zbyt ostrym łusku prowadzi do mikropęknięć warstwy Al. W praktyce instalatorzy stosują giętarki sprężynowe z trzpieniem o średnicy zewnętrznej rury, by nie spłaszczyć owalności przekroju.

Przed zalaniem jastrychu instalację poddaje się próbie ciśnieniowej 6 bar przez 30 minut. Ciśnienie nie powinno spaść o więcej niż 0,2 bar w warunkach stałej temperatury otoczenia 20°C. Równoczesny pomiar temperatury eliminuje ryzyko, że spadek objętości wody wywołany wychłodzeniem zostanie błędnie odczytany jako nieszczelność. Po próbie ciśnieniowej protokół podpisuje kierownik budowy lub inspektor nadzoru inwestorskiego.

Najczęstszy błąd: brak osłony mechanicznej

Przy przechodzeniu przez dylatację rurę należy zabezpieczyć peszelą ochronną o długości minimum 30 cm po każdej stronie dylatacji. Jastrych pęka w miarę skurczu i starzenia, a rura prowadzona luzem wzdłuż dylatacji z czasem ugnie się w szczelinie, pękając na zakładzie aluminiowym. Rozstaw wsporników mocujących do 1 m dla średnicy 16 mm i do 1,2 m dla średnicy 20 mm minimalizuje ugięcie pod ciężarem jastrychu przed jego związaniem.

Normy i atesty, które potwierdzają jakość

Aprobata techniczna wydawana przez Instytut Techniki Budowlanej stanowi polskie dopuszczenie do obrotu i stosowania w budownictwie. Norma PN-EN ISO 21003 reguluje wymiary, odporność na ciśnienie i cykle termiczne. Norma PN-EN 1264 opisuje z kolei zasady projektowania instalacji ogrzewania podłogowego, w tym minimalny promień gięcia i maksymalną długość obwodu. Przy zakupie poproś o deklarację właściwości użytkowych (DoP) oraz raport z badań z akredytowanego laboratorium.

PE-RT EVOH tam, gdzie aluminium nie jest wymagane

Rura PE-RT EVOH pozostaje rozsądnym wyborem tam, gdzie bariera aluminiowa jest zbędna lub wnosi nadmierny koszt. Przykładowo w niskotemperaturowej podłogówce zasilanej bezpośrednio z bufora pompy ciepła, gdzie ΔT między zasilaniem a powrotem nie przekracza 5 K, szczelność warstwy EVOH na tlen pozostaje wystarczająca. Rura w średnicy 16 mm waży około 110 g/m, czyli niemal dwukrotnie mniej niż jej aluminiowy odpowiednik, więc instalator rozwija 200 m krążek bez wysiłku.

Każdy wariant produktu opatrzony jest klasą zastosowania 4 lub 5 według PN-EN ISO 21003. Klasa 4 oznacza stałą temperaturę pracy 60°C przy ciśnieniu 10 bar, klasa 5 to już 90°C przy 10 bar. W instalacjach podłogowych inwestor niemal zawsze projektuje w klasie 4, ponieważ temperatura zasilania nie przekracza 45°C nawet przy zimowym szczycie obciążenia cieplnego. Specyfikacja w klasie 5 daje wyraźny bufor bezpieczeństwa na wypadek awaryjnego uruchomienia grzejników z tego samego rozdzielacza.

Kiedy nie wybierać PE-RT EVOH

Jeśli instalacja współpracuje z kotłem stałopalnym na węgiel, biomasę lub pellet, temperatura kotła może w sposób niekontrolowany wzrosnąć powyżej 90°C. W takim obiegu lepszą odporność cieplną oferuje seria aluminiowa z barierą Al. Również systemy solarne z zasobnikiem kombinowanym wymagają ciągłej pracy w podwyższonej temperaturze, a tam wariant PE-RT EVOH mija się z przeznaczeniem.

Checklist przed zakupem rury Reiter

Przed złożeniem zamówienia warto zweryfikować dziesięć szczegółów. Po pierwsze, czy średnica odpowiada długości planowanej pętli. Po drugie, czy dostępna jest aprobata ITB oraz DoP aktualne na rok produkcji. Po trzecie, czy rura posiada deklarowaną barierę tlenową (badanie zgodne z normą DIN 4726). Po czwarte, czy ciśnienie maksymalne pracy nie spada poniżej 8 bar dla planowanej konfiguracji pompy.

Po piąte, czy wersja w otulinie posiada ciągłą warstwę EPE bez pęcherzy powietrza, które obniżają izolacyjność. Po szóste, czy producent dołączył do krążka etykietę z numerem partii i datą produkcji. Po siódme, czy promień gięcia pokrywa się z dostępną w projekcie geometrią pomieszczeń. Po ósme, czy profile złączek (PRESS, skręcane) są zgodne z projektem instalacji.

Po dziewiąte, czy długość krążka pozwala na uniknięcie łączenia w jastrychu. Standardowo oferuje się krążki 100, 200 i 500 m, więc na pętlę 90 m wybieramy rolkę 200 m, by uniknąć niepotrzebnych odpadów. Po dziesiąte, czy paleta 1,20 m × 0,80 m zmieści się na plac budowy bez dodatkowych opłat logistycznych.

Najczęściej zadawane pytania dotyczące rur Reiter

Jak długo wytrzymuje rura wielowarstwowa Reiter?
Deklarowana żywotność w warunkach pracy ciągłej przy 60°C i 8 bar wynosi 50 lat, co potwierdza raport z badań długoterminowych zgodnie z PN-EN ISO 21003.

Czy można łączyć rury aluminiowe i PE-RT w jednej instalacji?
Nie zaleca się mieszania obu rodzin na tym samym rozdzielaczu bez dławienia różnicy temperatur, ponieważ współczynnik rozszerzalności obu materiałów różni się niemal dwukrotnie i generuje naprężenia termiczne.

Czy rury Reiter nadają się do pracy z wodą twardą?
Warstwa wewnętrzna PE-Xb jest odporna na twardość wody do 20°dH, powyżej której warto zainstalować stację zmiękczającą, ponieważ osad kamienny zmniejsza światło rury i prędkość przepływu.

Czy rur w otulinie można używać w gruncie?
Nie. Otulina piankowa nie chroni przed uszkodzeniami mechanicznymi ani gryzoniami. Przy prowadzeniu w gruncie należy stosować rury bez otuliny, prowadzone w rurze osłonowej DVGW lub w warstwie podsypki żwirowej.

Decyzja o wyborze rury do ogrzewania podłogowego sprowadza się do trzech osi: nośnik ciepła, geometria pętli i kompatybilność ze źródłem. Seria aluminiowa Reiter obsługuje wszystkie wymienione cele z naddatkiem bezpieczeństwa, podczas gdy PE-RT EVOH pozostaje dedykowanym rozwiązaniem ekonomicznym dla niskotemperaturowych obiegów. W domu 120-160 m² standardem jest rura 16 mm w otulinie czerwonej na odcinkach c.w.u., rura 16 lub 20 mm bez otuliny w pętlach podłogowych oraz 25 mm magistrala do rozdzielacza.

Przed ostatecznym zamówieniem porównaj karty techniczne dwóch lub trzech producentów, zwracając uwagę na wynik próby szczelności w długim okresie i na dostępność lokalnego serwisu gwarancyjnego. Świadomy wybór na etapie projektu zwraca się wielokrotnie w kolejnych latach eksploatacji, gdy rachunek za gaz lub prąd pozostaje stabilny, a podłogówka reaguje szybko nawet po kilku godzinach nieobecności domowników.

Rada praktyczna: po zakończeniu montażu wykonaj fotografie geodezyjne tras rur z metryką i zapisem odległości od ścian. Dokumentacja zdjęciowa ratuje sytuację przy wierceniu otworów pod kołki rozporowe nawet dekadę później.

Źródła danych i normy: PN-EN ISO 21003 (wielowarstwowe systemy rurowe), PN-EN 1264 (ogrzewanie podłogowe), DIN 4726 (bariera antydyfuzyjna), aprobata techniczna ITB, karty techniczne producenta. Dodatkowe informacje: instytucja normalizacyjna PKN, Instytut Techniki Budowlanej (ITB), portal normalizacyjny (pkn.pl).
