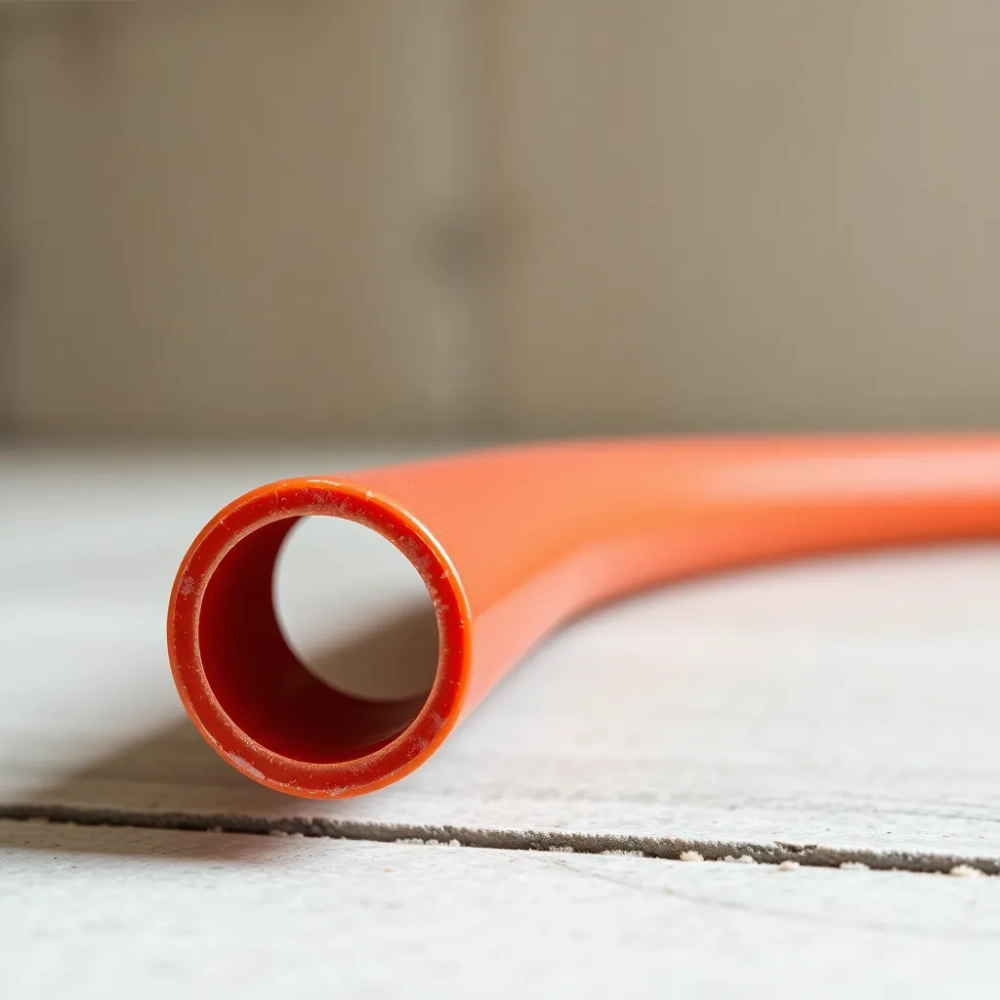

Rura do podłogówki 16 mm – jaką wybrać, żeby nie żałować?

Wybór rury do podłogówki 16 mm to decyzja, która zostanie z Tobą na następne pół wieku. Źle dobrana warstwa antydyfuzyjna wpuszcza tlen do instalacji, kocioł zaczyna korodować od środka, a pierwszą awarię zauważasz po pięciu sezonach grzewczych. Dobrana prawidłowo rura PEX/AL/PEX albo PE-RT/EVOH pracuje cicho przez 50 lat, bo każda z nich blokuje przenikanie tlenu do wody grzewczej, tyle że robi to zupełnie inną technologią. Ten artykuł porównuje oba rozwiązania w liczbach, normach i konkretnych zastosowaniach, żebyś wybrał materiał pasujący do Twojego budynku, a nie do reklamy producenta.

• Rura PEX 16x2 do podłogówki kiedy aluminium daje przewagę
• PE-RT EVOH 16 mm elastyczna rura do dużych powierzchni
• Ile rury 16 mm na m² podłogówki? Zużycie i maksymalna długość pętli
• Certyfikaty i normy jakości rur do podłogówki
• Błędy montażowe, które kosztują powtórkę wylewki
• Próba ciśnieniowa i odbiór instalacji, checklist przed wylewką
• Schematy układu, ślimak czy meander?
• PEX-AL-PEX czy PE-RT, konkretne scenariusze wyboru

Rura PEX 16x2 do podłogówki kiedy aluminium daje przewagę

Pięciowarstwowa rura PEX/AL/PEX składa się z wewnętrznego polietylenu usieciowanego, warstwy kleju, folii aluminiowej o grubości 0,2 mm, kolejnej warstwy kleju i zewnętrznego płaszcza PE-X. Aluminium pełni tutaj podwójną funkcję: jako bariera antydyfuzyjna redukuje przenikanie tlenu do poziomu poniżej 0,1 mg/(l·dzień) zgodnie z normą DIN 4726, a jednocześnie usztywnia przewód na tyle, by po zgięciu zachował nadany kształt bez sprężynowania.

Ta pamięć kształtu bywa bezcenna przy montażu rozdzielaczy umieszczonych w ścianie. Rura wchodzi w kształtkę złączki i nie wypycha jej siłą sprężystości, więc połączenie zaciskane albo skręcane pozostaje szczelne przez lata. W nowych budynkach z projektowaną szafką rozdzielaczową PEX/AL/PEX leży stabilnie w sztywnej trasie, a po zalaniu wylewką anhydrytową nie zmienia położenia.

Parametry robocze obu typów wyglądają niemal identycznie: temperatura pracy do 95°C z możliwością skoków do 110°C, ciśnienie nominalne 6-10 bar przy współczynniku bezpieczeństwa 3, żywotność deklarowana na 50 lat przy ciągłej pracy w 70°C. Różnica tkwi w module sprężystości, aluminium podnosi sztywność obwodową, co ułatwia prowadzenie rury wzdłuż ścian i przez przepusty, lecz utrudnia ciasne łuki poniżej pięciu średnic zewnętrznych.

Unikaj PEX/AL/PEX przy remontach w niskich temperaturach poniżej 5°C, gdyż aluminium przy zbyt małym promieniu gięcia może mikropękać w warstwie klejowej. Naprawa takiej rury w wylewce oznacza kucie podłogi.

PE-RT EVOH 16 mm elastyczna rura do dużych powierzchni

Wielowarstwowa rura PE-RT/EVOH wykorzystuje polietylen o podwyższonej odporności termicznej (typ II) oraz cienką warstwę kopolimeru etylen-winylo-alkohol (EVOH) jako barierę antydyfuzyjną. Warstwa EVOH w suchym środowisku przepuszcza mniej niż 0,1 cm³ tlenu na dobę na metr rury, spełniając tym samym wymóg DIN 4726, ale tylko wtedy, gdy złącze wytłoczone na końcach rury pozostaje nienaruszone.

Największą zaletą PE-RT jest elastyczność pozwalająca zwinąć 200 metrów w zwoju o średnicy 80 cm bez kształtowania. Na placu budowy ekipa rozkłada rolkę, rozwija ją po spirali albo meandrze i mocuje spinek po tackera, minimalizując liczbę połączeń przy rozdzielaczu. Mniej złączek oznacza proporcjonalnie mniej potencjalnych punktów awarii, statystycznie to właśnie złączki przeciekają najczęściej, nie sama rura.

Ten typ rury sprawdza się przy powierzchniach powyżej 80 m², gdzie pojedyncza pętla 17x2 albo 20x2 nie pokryje całego pomieszczenia. W salonie z aneksem o powierzchni 35 m² jedną pętlą o długości 100 mb obsłużysz rozstaw 20 cm, a pozostałą część oddzielną pętlą 60 mb. W PEX/AL/PEX przy tej samej geometrii potrzebujesz więcej łączeń, bo sztywniejszy materiał trudniej ułożyć w jednym ciągłym obiegu.

Zrezygnuj z PE-RT/EVOH w instalacjach narażonych na kontakt z chlorem (np. systemy hybrydowe z wodą użytkową niskiej jakości) oraz w miejscach, gdzie rura będzie długotrwale wystawiona na promieniowanie UV, warstwa EVOH degraduje pod wpływem słońca i traci właściwości barierowe już po roku ekspozycji.

Ile rury 16 mm na m² podłogówki? Zużycie i maksymalna długość pętli

Zużycie rury na metr kwadratowy podłogi zależy przede wszystkim od rozstawu, a ten dobiera się pod wymaganą moc grzewczą i średnicę przewodu. Przy średnicy 16x2 i rozstawie 10 cm zużyjesz około 10 mb/m², daje to moc 80-100 W/m² wystarczającą do niskotemperaturowego ogrzewania podłogowego przy zaledwie 28-32°C w zasilaniu. Rozstaw 15 cm oznacza zużycie 6,5-7 mb/m² i moc rzędu 60-70 W/m², natomiast 20 cm to 5 mb/m² przy mocy 50 W/m².

Maksymalna długość pojedynczej pętli wynika z oporów hydraulicznych, zbyt długi obieg oznacza nierównomierny rozkład temperatury, bo woda zdąży ostygnąć zanim wróci do rozdzielacza. Dla rury 16x2 przyjmuje się górny limit 100-120 mb na pętlę, dla 17x2, 80-100 mb, dla 20x2, do 120 mb przy wyższym przepływie. Przekroczenie tej granicy skutkuje tym, że pierwsza część podłogi grzeje wyraźnie mocniej niż ostatnia.

Przy planowaniu obiegu uwzględnij długość trasy zasilającej od rozdzielacza do strefy grzewczej oraz powrotnej od ostatniego zagięcia do rozdzielacza. Te odcinki często wliczane są w całkowitą długość pętli, a instalatorzy pomijają je w obliczeniach, przez co gotowa instalacja ma zbyt wysoki opór.

Nie przekraczaj 120 mb na pojedynczą pętlę 16x2, różnica temperatury między zasilaniem a powrotem przekroczy dopuszczalne 10°C, a rozdział ciepła stanie się nierównomierny. Objawem jest ciepła podłoga przy rozdzielaczu i wyraźnie chłodniejsza przy końcu pętli.

Do obliczeń praktycznych: pokój 20 m² z rozstawem 15 cm wymaga około 130-140 mb rury, a to już dwie pętle po 70 mb zamiast jednej 140-metrowej. Rozdzielacz minimum 2-obwodowy, najczęściej 3-obwodowy pozwala zachować prawidłowe parametry hydrauliczne.

Średnica rury do podłogówki, 16x2 vs 17x2 vs 20x2

Średnica zewnętrzna 16 mm z grubością ścianki 2 mm (oznaczenie 16x2) to najpopularniejszy wybór w polskich instalacjach domowych ze względu na niską cenę i łatwą dostępność złączek. Jednak 17x2 i 20x2 mają realne przewagi w konkretnych zastosowaniach, o których wie każdy projektant, ale rzadko mówi się przy zakupie.

Rura 20x2 pozwala prowadzić pojedyncze pętle o długości do 150 mb, co ma znaczenie w dużych otwartych przestrzeniach typu 60 m² bez ścianek działowych. Przy tej średnicy rozstaw 15-20 cm daje akceptowalną moc grzewczą 50-70 W/m², a hydraulicznie instalacja pracuje stabilnie przy mniejszej prędkości przepływu, redukując szumy w rozdzielaczu.

Średnica 17x2 zajmuje pozycję pośrednią między elastycznością 16 mm a wydajnością 20 mm. Średnica wewnętrzna 13 mm oznacza mniejsze opory niż 16x2, a jednocześnie zachowuje zbliżoną podatność na gięcie. Ta rura sprawdza się w budynkach, gdzie projektant musi zoptymalizować zarówno długość pętli, jak i liczbę obwodów rozdzielacza.

Certyfikaty i normy jakości rur do podłogówki

Rura klasy premium powinna mieć deklarację zgodności z normą PN-EN ISO 21003, która opisuje wielowarstwowe systemy rurowe do instalacji ciepłej i zimnej wody, oraz DIN 4726 określającą dopuszczalną przenikalność tlenu poniżej 0,1 mg/(l·dzień) dla warstwy antydyfuzyjnej. Bez tych dwóch certyfikatów produkt może spełniać co najwyżej normy branżowe producenta, niepodlegające niezależnej kontroli.

Norma EN ISO 22391 dotyczy rur PE-RT i określa wymagania dla materiału, wymiarów oraz wytrzymałości na ciśnienie w temperaturze 95°C przez 50 lat. Europejska dyrektywa ciśnieniowa PED 2014/68/UE klasyfikuje systemy grzewcze jako kategorię I lub II w zależności od ciśnienia i temperatury, rury podłogowe najczęściej wpadają w kategorię I, ale złączki i rozdzielacze mogą wymagać certyfikacji w wyższej klasie.

Warto poprosić dystrybutora o kartę techniczną z wynikami testu starzenia, badanie polega na ekspozycji próbek na działanie 110°C i ciśnienia 1,9 MPa przez 8760 godzin. Rury, które przeżyją ten test bez pęknięć, są klasyfikowane jako klasa 4 (podłogowe) albo klasa 5 (grzejnikowe). Brak takiego dokumentu oznacza, że producent nie testował długoterminowej wytrzymałości albo wyniki nie spełniają normy.

Wielu producentów podaje gwarancję 10-25 lat, ale gwarancja dotyczy wyłącznie wymiany wadliwego materiału, nie pokrywa kosztów kucia wylewki, demontażu posadzki ani ponownego montażu. Ta różnica między gwarancją materiałową a gwarancją systemową ma znaczenie, gdy awaria ujawni się po 15 latach.

Błędy montażowe, które kosztują powtórkę wylewki

Najczęstszym błędem jest brak kalibracji rury przed założeniem złączki. Po odcięciu z rolki końcówka rury bywa lekko owalna albo ma zadzior wewnętrzny. Próba wciśnięcia takiej końcówki w złączkę bez wcześniejszego rozwinięcia kalibratorem powoduje, że uszczelka O-ring nie dolega równomiernie do ścianki.

Drugi grzech to układanie pętli bez spinek albo takera na styropianie przy rozstawie 10 cm. Rura wypłynie przy zalewaniu wylewki, gęsty beton ją przesunę i moc grzewcza spadnie o 20-30% w miejscach, gdzie rury się stykają lub nakładają. Stosuj spinki co 30-50 cm, a w łukach co 10-15 cm.

Przed zalaniem wylewki wykonaj próbę ciśnieniową powietrzem lub wodą na ciśnienie 6 bar przez 24 godziny. Manometr nie może spaść nawet o 0,1 bar, jakikolwiek spadek oznacza nieszczelność, którą łatwiej naprawić teraz niż po ułożeniu posadzki.

Przekraczanie maksymalnej długości pętli 16x2 powyżej 120 mb prowadzi do opisanej wcześniej nierównomierności temperatury, ale rzadziej uwagę zwraca się na minimalną długość obwodu, pętla krótsza niż 30 mb przy 16x2 daje zbyt duży przepływ, a regulator termiczny na rozdzielaczu nie domyka prawidłowo, bo przepływ przekracza zakres regulacji.

Piąty błąd to rezygnacja z rury ochronnej (peszel) w miejscach, gdzie podłogówka przechodzi przez dylatację albo wchodzi w ścianę. Bez peszla rura pracuje na ścinanie przy każdym ruchu budynku, a zmęczenie materiału przy stałym punkcie mocowania prowadzi do pęknięcia po 15-20 latach.

Próba ciśnieniowa i odbiór instalacji, checklist przed wylewką

Każda instalacja podłogowa przed zalaniem wylewką musi przejść próbę szczelności. Procedura zgodna z normą PN-EN 1264 polega na napełnieniu obiegów wodą, odpowietrzeniu przez zawory rozdzielacza, a następnie podniesieniu ciśnienia do wartości próbnej równej 1,5-krotności ciśnienia roboczego (zwykle 9-10 bar dla instalacji 6 bar). Ciśnienie utrzymuj przez minimum 2 godziny, obserwując manometr.

Równolegle z próbą wodną sprawdź wizualnie wszystkie połączenia przy rozdzielaczu, szukasz kropel, zawilgoceń, śladów kapilary. Nawet minimalna nieszczelność ujawni się właśnie teraz, bo ciśnienie próbne jest wyższe od roboczego. Jedna kropla na minutę przy 10 bar to w warunkach normalnej pracy nieszczelność 1-2 ml na godzinę, niewiele, ale przez 30 lat daje kilka litrów wody w izolacji budynku.

Po próbie ciśnieniowej wykonaj dokumentację fotograficzną ułożenia rur przed wylaniem wylewki. Zdjęcia z miarką pokazującą rozstaw i odległość od ścian pozwalają później wiercić otwory w posadzce bez ryzyka trafienia w przewód grzewczy. Przechowuj je wraz z kartą gwarancyjną rur i protokołem próby ciśnieniowej.

Schematy układu, ślimak czy meander?

Układ ślimakowy (zwany też podwójną helisą) rozkłada temperaturę najrównomierzej, rura prowadzi od najcieplejszego punktu przy zasilaniu, przez środek pokoju, aż po najchłodniejszy koniec przy powrocie. Powierzchnia grzeje jednostajnie, bez wyraźnych stref ciepła i chłodu. Długość jednej pętli przy ślimaku 20x2 na 25 m² wynosi około 90 mb, a średnica temperatur między środkiem a brzegiem nie przekracza 1,5°C.

Meander (układ wężownicowy) daje wyższą temperaturę przy zasilaniu i wyraźny spadek w kierunku powrotu. Sprawdza się w wąskich, długich pomieszczeniach typu korytarz albo przy ścianie z przeszkleniem, gdzie potrzebujesz wyższej mocy grzewczej właśnie w strefie brzegowej. Różnica temperatur między początkiem a końcem pętli sięga tu 5°C, co rekompensujesz krótszą pętlą 60-80 mb.

Przy rozstawie 10 cm w strefach brzegowych łącz oba schematy, pierwszy metr od ściany z oknem prowadź ślimakiem z rozstawem 10 cm, resztę pokoju meandrem z rozstawem 20 cm. Ta kombinacja kompensuje straty ciepła przez przeszklenie bez przegrzewania środka pomieszczenia.

PEX-AL-PEX czy PE-RT, konkretne scenariusze wyboru

Wybierz PEX/AL/PEX, gdy budujesz nowy dom z projektowaną szafką rozdzielaczową w kotłowni, planujesz podłogówkę w pomieszczeniach o regularnych kształtach do 30 m² i chcesz mieć absolutną pewność bariery tlenowej niezależnie od jakości montażu. Aluminium nie wymaga idealnych warunków spoiny wytłocznej, bo jest warstwą ciągłą, nawet uszkodzenie kleju nie spowoduje przenikania tlenu.

Wybierz PE-RT/EVOH, gdy remontujesz istniejącą instalację, prowadzisz rury przez skomplikowane kształty z licznymi załamaniami, montujesz zimą (5-15°C), albo zależy Ci na dłuższych pojedynczych pętlach. Cena za metr bieżący jest 30-40% niższa, a w typowym domu 150 m² oszczędność sięga 1500-3000 zł. Koszt tej oszczędności to Twoja uwaga przy zakupie, wybieraj producentów z certyfikatem DIN 4726 i pełną dokumentacją laboratoryjną.

Niezależnie od typu rury, kluczowy jest projekt hydrauliczny z uwzględnieniem oporów, regulacji przepływu i rozdziału ciepła. Nawet najlepsza rura PEX/AL/PEX w źle zbilansowanej instalacji daje nierównomierne grzanie, i odwrotnie, dobra PE-RT/EVOH z prawidłowym projektem pracuje bezproblemowo przez dekady.

Rozważ też cenę kompletnego systemu, nie tylko samej rury. Rura po 7 zł/mb z złączkami po 25 zł i rozdzielaczem za 1500 zł wychowała łączny koszt wyższy niż rura po 11 zł/mb z systemem złączek zaprasowywanych po 15 zł i rozdzielaczem premium za 2200 zł. Porównuj całość na etapie wyceny, nie sam materiał.

Źródła danych i normy: PN-EN ISO 21003 (wielowarstwowe systemy rurowe), DIN 4726 (przenikanie tlenu w rurach grzewczych), EN ISO 22391 (rury PE-RT), PN-EN 1264 (ogrzewanie podłogowe, badania), dyrektywa PED 2014/68/UE (urządzenia ciśnieniowe), karty techniczne producentów rur wielowarstwowych, KNR (katalogi nakładów rzeczowych) dla instalacji centralnego ogrzewania.
