Siłowniki do ogrzewania podłogowego – jak wybrać i zamontować?

Redakcja e remonty warszawa Aktualizacja: 14 lipca 2026 r.

Siłownik NC czy NO do podłogówki który wybrać?

Siłownik termoelektryczny to niewielkie urządzenie montowane na rozdzielaczu ogrzewania podłogowego, które w odpowiedzi na sygnał z termostatu otwiera lub zamyka obieg wody w danej pętli grzewczej. Dzięki niemu każdy pokój otrzymuje tyle ciepła, ile faktycznie potrzebuje, a nie tyle, ile „przepuści" pompa obiegowa. Efekt? Precyzyjne sterowanie strefowe potrafi obciąć rachunki za ogrzewanie o 20-30% w stosunku do instalacji bez regulacji indywidualnej.

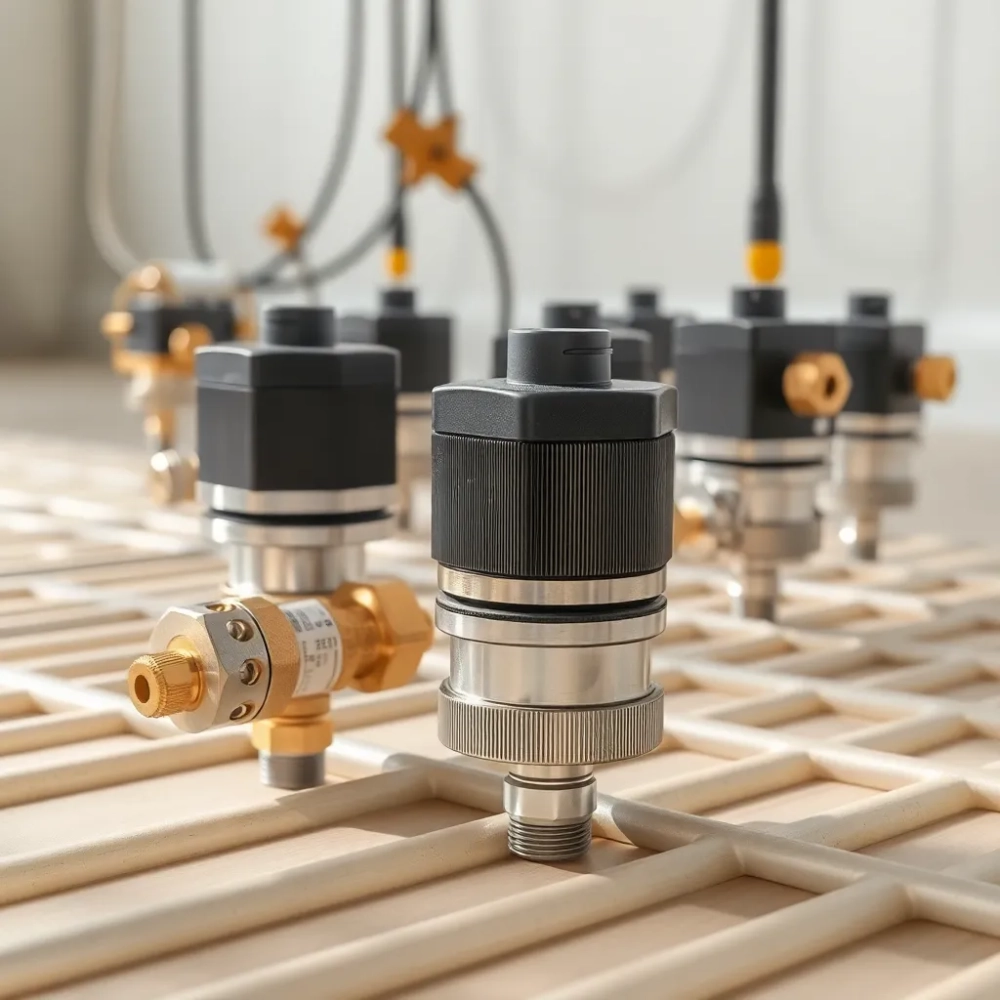

Siłowniki do ogrzewania podłogowego

Na rynku najczęściej spotkasz dwa warianty: NC (normalnie zamknięty) oraz NO (normalnie otwarty). Różnica między nimi sprowadza się do zachowania w stanie bezprądowym. Siłownik NC domyślnie blokuje przepływ, a otwiera się dopiero wtedy, gdy termostat poda napięcie na grzałkę PTC. Wariant NO zachowuje się odwrotnie, dlatego wybór zależy od logiki całej instalacji, a nie od widzimisię inwestora.

W typowej podłogówce montowanej w domach jednorodzinnych króluje wersja NC. Dlaczego? Bo gdy termostat wyłączy ogrzewanie albo zaniknie prąd, obieg zamyka się samoczynnie i woda nie płynie do pętli. To bezpieczne domyślnie zachowanie chroni pomieszczenie przed przegrzaniem, zwłaszcza gdy w strefie zainstalowano czujnik temperatury podłogi.

Wariant NO sprawdza się tam, gdzie domyślnie obieg ma być otwarty, a sterowanie opiera się na innym mechanizmie. Przykładem są instalacje z siłownikami współpracującymi z listwami sterującymi wyposażonymi w logikę odwróconą albo układy chłodzenia płaszczyznowego, gdzie priorytetem jest ciągły przepływ medium. W klasycznej podłogówce grzewczej NO bywa wyborem nietrafionym, bo w razie awarii zasilania woda popłynie do wszystkich obwodów bez żadnej kontroli.

Przed zakupem warto zajrzeć do projektu instalacji i sprawdzić, jakie wyjścia przewidziano na listwie sterującej. Nowoczesne listwy obsługują oba typy siłowników, ale ich konfiguracja różni się liczbą zworek lub ustawieniem w menu. Jeśli dokumentacja milczy na ten temat, NC pozostaje bezpiecznym standardem dla każdej standardowej pętli podłogówki w strefie mieszkalnej.

Cena pojedynczego siłownika NC waha się od około 62 zł za sztukę przy zakupie pojedynczym do 587 zł za komplet dziesięciu sztuk. Wariant NO bywa od 5 do 15% droższy ze względu na rzadszą produkcję i mniejszą skalę zamówień u dystrybutorów.

Siłownik 230V czy 24V do rozdzielacza podłogowego?

Napięcie zasilania siłownika to drugi kluczowy parametr, obok typu NC/NO, który trzeba ustalić przed złożeniem zamówienia. Na rynku dominują dwa standardy: 230V AC oraz 24V DC. Oba działają na identycznej zasadzie fizycznej, ale różnią się wymaganiami wobec instalacji elektrycznej i poziomem bezpieczeństwa użytkowania.

Wariant 230V podłącza się bezpośrednio do domowej sieci energetycznej za pośrednictwem listwy sterującej, która rozdziela fazę na poszczególne kanały. To rozwiązanie najpopularniejsze w budownictwie mieszkaniowym, bo nie wymaga dodatkowego transformatora, a przewody zasilające mają standardowy przekrój 2 × 0,75 mm². Pobór mocy pojedynczego siłownika to zaledwie 1 W, więc nawet przy dziesięciu obwodach rachunek za prąd pozostaje symboliczny.

Siłownik 24V wymaga wpięcia w obwód z transformatorem obniżającym napięcie, zwykle montowanym obok listwy w szafce rozdzielacza. To układ chętnie wybierany w łazienkach, strefach mokrych i pomieszczeniach o podwyższonej wilgotności, gdzie obowiązują zaostrzone wymogi ochrony przeciwporażeniowej. Napięcie 24V uznaje się za bezpieczne nawet przy dotyku bezpośrednim, co upraszcza procedurę odbioru instalacji przez inspektora nadzoru.

230V AC

Standard w domach jednorodzinnych. Brak transformatora, prosty montaż, łatwa wymiana. Wymaga pełnej izolacji przewodów i zachowania odległości od armatury wodnej zgodnie z normą PN-EN 60335-1.

24V DC

Bezpieczne napięcie dotykowe, rekomendowane w łazienkach i strefach mokrych. Konieczny transformator o mocy dopasowanej do liczby siłowników, zwykle 30-60 VA na osiem obwodów.

Z punktu widzenia fizyki działania oba warianty są równoważne. Czas otwarcia wynosi około 2-3 minut, czas zamknięcia 3-5 minut, a skok trzpienia mieści się w zakresie 4-5 mm. Różnica pojawia się dopiero w momencie, gdy listwa sterująca wyśle impuls na grzałkę PTC. W modelu 230V element grzewczy pobiera prąd przemienny z sieci, w modelu 24V prąd stały z zasilacza impulsowego, ale sam mechanizm rozszerzalności cieplnej wosku lub medium ekspansyjnego pozostaje taki sam.

Mieszanie obu napięć w jednej instalacji to błąd, który może zakończyć się przepaleniem siłownika albo wyzwoleniem bezpiecznika w listwie. Dlatego przed zakupem warto zajrzeć do dokumentacji technicznej listwy sterującej i sprawdzić, czy obsługuje wyłącznie 230V, wyłącznie 24V, czy oba standardy jednocześnie. W razie wątpliwości pomoc doradcy technicznego zwykle kosztuje mniej niż wymiana spalonego zestawu.

Ceny siłowników 230V i 24V są zbliżone w obrębie tej samej serii produktowej. Różnicę wnosi sam transformator, który przy ośmiu obwodach kosztuje od 120 do 250 zł. W przeliczeniu na cały system osiem siłowników 24V wychodzi drożej o około 8-12% w porównaniu z wariantem 230V.

Ile siłowników na obwód podłogówki? Dobór krok po kroku

Podstawowa reguła doboru mówi: jedna pętla grzewcza jeden siłownik. Każdy obwód podłogówki to osobna pętla rurowa odchodząca od rozdzielacza i do niego wracająca, zakończona własnym zaworem regulacyjnym. Siłownik osadzany jest na tym zaworze, dlatego ich liczba musi odpowiadać liczbie obwodów zamontowanych w danym rozdzielaczu.

Wyjątkiem są instalacje, w których dwa obwody mają grzać dokładnie to samo pomieszczenie z identycznymi nastawami. Można je wtedy spiąć jednym termostatem i jednym siłownikiem, o ile regulatory przepływu na rozdzielaczu pozwalają zrównoważyć hydraulikę obu pętli osobno. Takie rozwiązanie stosuje się rzadko, bo utrudnia diagnostykę i obniża komfort sterowania.

Drugim krokiem jest ustalenie napięcia i typu (NC/NO) zgodnie z wcześniejszymi rozdziałami, a trzecim sprawdzenie przyłącza zaworu. Większość rozdzielaczy europejskich produkuje się z gwintem M30 × 1,5, ale na rynku wciąż funkcjonują starsze instalacje z przyłączem M28 czy adapterem pod konkretny model zaworu. Siłownik musi pasować mechanicznie, inaczej nie da się go osadzić na trzpieniu bez siły i ryzyka uszkodzenia.

W praktyce dobór sprowadza się do pięciu kroków:

  • zlicz obwody podłogówki na każdym rozdzielaczu,
  • ustal napięcie zasilania kompatybilne z listwą sterującą,
  • potwierdź typ przyłącza zaworu (najczęściej M30 × 1,5),
  • wybierz wariant NC dla grzania, NO dla chłodzenia płaszczyznowego lub specyficznych logik sterowania,
  • zamów jedną lub dwie sztuki zapasu na wypadek awarii w trakcie sezonu grzewczego.

Zapas 10-15% to rozsądne minimum w przypadku większych instalacji powyżej dziesięciu obwodów. W domach z trzema-czterema pętlami wystarczy jedna dodatkowa sztuka. Posiadanie zapasowego siłownika pod ręką eliminuje stres, gdy w środku zimy jeden z obwodów przestaje reagować na termostat, a serwis jest w stanie dostarczyć część dopiero po kilku dniach.

Przy okazji doboru warto też sprawdzić klasę szczelności obudowy. Standardem rynkowym jest IP54, co oznacza ochronę przed bryzgami wody z dowolnego kierunku oraz przed pyłem. W suchych szafkach rozdzielaczy w korytarzach to wymóg łatwy do spełnienia, ale w kotłowniach narażonych na kurz i wilgoć klasa IP robi realną różnicę dla żywotności urządzenia.

Montaż siłownika na rozdzielaczu ogrzewania podłogowego

Montaż siłownika zajmuje zwykle od 5 do 15 minut na jeden obwód, pod warunkiem że rozdzielacz został prawidłowo wypoziomowany i osadzony w uchwycie ściennym. Przed przystąpieniem do pracy warto odciąć zasilanie listwy sterującej oraz zamknąć zawory odcinające na belce zasilającej i powrotnej, aby instalacja pozostawała bezciśnieniowa w obrębie rozdzielacza.

Potrzebne narzędzia to: klucz płaski 30 mm (do nakrętki adaptera), śrubokręt płaski lub krzyżakowy (do zacisków listwy), ewentualnie niewielki klucz imbusowy, jeśli adapter ma śrubę blokującą. Warto też mieć pod ręką ściereczkę z mikrofibry do wytarcia ewentualnych kropel wody z trzpienia zaworu.

Krok 1 zdjęcie osłony transportowej

Każdy siłownik termoelektryczny opuszcza fabrykę z plastikową osłoną zabezpieczającą, która utrzymuje element grzewczy w pozycji otwartej, tak zwanym trybem first open. Osłonę zdejmuje się ruchem obrotowym lub pociągnięciem, zależnie od producenta. Dopiero po jej usunięciu siłownik zaczyna reagować na sygnał napięciowy.

Krok 2 osadzenie adaptera

Na trzpień zaworu rozdzielacza nakłada się adapter, jeśli gwint siłownika nie pasuje bezpośrednio do gniazda zaworu. Adapter wkręca się ręcznie do momentu wyczucia oporu, a następnie dokręca kluczem płaskim. Zbyt mocne dokręcenie zablokuje trzpień, zbyt luźne spowoduje wyciek podczas pracy instalacji.

Krok 3 nałożenie siłownika

Siłownik nasuwa się pionowo na adapter lub bezpośrednio na zawór, aż do słyszalnego kliknięcia zatrzasku. Niektóre modele posiadają dodatkową śrubę dociskową, którą wkręca się po nasadzeniu, aby zabezpieczyć urządzenie przed przypadkowym zsunięciem. Na tym etapie ważne jest, by siłownik stał stabilnie i nie był skręcony względem osi zaworu.

Krok 4 podłączenie elektryczne

Dwa przewody siłownika wprowadza się do odpowiedniego kanału listwy sterującej, zwykle oznaczonego numerem zgodnym z pomieszczeniem. Polaryzacja nie ma znaczenia przy napięciu przemiennym 230V, ale przy 24V DC warto trzymać się oznaczeń producenta. Po podłączeniu każdego obwodu można chwilowo przywrócić zasilanie i sprawdzić, czy termostat wysyła sygnał, a siłownik reaguje słyszalnym cyklem grzania.

Krok 5 test ręczny i uruchomienie

Przed ostatecznym zamknięciem szafki rozdzielacza warto wymusić ręczne otwarcie zaworu przez podanie napięcia na siłownik i obserwację, czy trzpień faktycznie się wysuwa. Pierwszy test najlepiej wykonać przy ciśnieniu roboczym 1,5-2 bar, ponieważ wtedy ewentualny wyciek na adapterze ujawni się natychmiast. Gdy wszystkie siłowniki pracują prawidłowo, przywraca się zasilanie listwy i przechodzi do programowania termostatów.

Najczęstsze błędy przy doborze i montażu siłowników

Pierwszym grzechem jest zakup siłownika bez sprawdzenia przyłącza zaworu. Nakrętka M30 × 1,5 to standard, ale adaptery M28 czy przyłącza clip-on nadal funkcjonują w starszych rozdzielaczach. Próba osadzenia niepasującego siłownika kończy się albo niedokładnym dociskiem i wyciekiem, albo zniszczeniem trzpienia zaworu i koniecznością wymiany całego rozdzielacza.

Drugim błędem bywa pomylenie napięcia. Siłownik 24V podłączony do listwy 230V spali grzałkę PTC w ciągu kilku sekund. Siłownik 230V wpięty w obwód 24V nie otworzy zaworu, bo energia grzewcza będzie zbyt mała, by rozszerzyć medium ekspansyjne. Obie sytuacje wynikają z pośpiechu i braku podwójnego sprawdzenia przed włączeniem zasilania.

Trzecia pułapka to brak listwy sterującej lub podłączenie siłowników bezpośrednio pod termostat pokojowy. Pojedynczy termostat może sterować jednym lub dwoma siłownikami, ale przy większej liczbie obwodów napięcie na jego stykach szybko się zużyje, a regulacja przestanie działać poprawnie. Listwa rozdziela sygnał i odciąża termostat, więc pomijanie jej to oszczędność pozorna.

Czwarty błąd to zbyt mała liczba zamówionych sztuk. Instalatorzy czasem liczą siłowniki „na styk" z liczbą obwodów, nie uwzględniając zapasu na gwarancję czy przyszłą rozbudowę. Tymczasem dodatkowa sztuka kosztuje kilkadziesiąt złotych, a jej brak w sezonie grzewczym oznacza dyskomfort i nerwowe poszukiwanie części.

Piąty problem to montaż bez próby ciśnieniowej. Po osadzeniu siłownika wiele osób od razu uruchamia instalację, pomijając fazę testu przy ciśnieniu 2-3 bar. Nieszczelność na adapterze ujawnia się dopiero pod obciążeniem, więc pominięcie próby skutkuje kapaniem wody do wnętrza szafki rozdzielacza i korozją po kilku miesiącach.

Sygnały zużycia siłownika są zazwyczaj łatwe do wychwycenia. Brak reakcji na sygnał termostatu, słyszalne stukanie przy próbie otwarcia, powolne nagrzewanie obudowy lub całkowity brak ciepła przy podaniu napięcia to wyraźne znaki, że czas wymienić urządzenie. Żywotność prawidłowo dobranego siłownika sięga 10 lat i więcej, ale intensywna eksploatacja w instalacjach z częstymi cyklami włącz-wyłącz może skrócić ten czas do sześciu-ośmiu sezonów.

Większość producentów oferuje gwarancję od 2 do 5 lat, a części zamienne, takie jak adaptery czy osłony transportowe, pozostają dostępne u dystrybutorów nawet po zakończeniu produkcji danej serii. Warto zapisać model i datę zakupu, bo po kilku latach identyczny siłownik bywa trudniejszy do odszukania bez tych informacji.

Źródła danych i norm: norma PN-EN 215 (siłowniki termoelektryczne do zaworów grzejnikowych i rozdzielaczy), PN-EN 60335-1 (bezpieczeństwo urządzeń gospodarstwa domowego), karty techniczne producentów siłowników, dokumentacja listew sterujących kompatybilnych z termostatami pokojowymi, materiały producentów rozdzielaczy ogrzewania podłogowego, informacje ze stron producentów takich jak Möhlenhoff, Oventrop, Danfoss oraz wytyczne projektowe Instal-Konsorcjum i Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych.
