Siłowniki do ogrzewania podłogowego: jaki model naprawdę pasuje do Twojej podłogówki?

Wybór siłownika do ogrzewania podłogowego to moment, w którym większość inwestorów zaczyna żałować, że nie ma pod ręką kogoś z doświadczeniem w hydraulice. Pozornie identyczne urządzenia potrafią różnić się szczegółami, które decydują o komforcie cieplnym przez następne dwadzieścia lat. W tym tekście znajdziesz konkretne kryteria doboru, schemat podłączenia, realne widełki oszczędności oraz wskazówki, jak wpiąć siłowniki termoelektryczne w system smart home bez przepłacania.

• Jak wybrać siłownik termoelektryczny 230V M30x1.5 do swojego rozdzielacza
• Montaż siłownika do ogrzewania podłogowego krok po kroku bez błędów
• Ile realnie zaoszczędzisz i jaki siłownik pasuje do smart home oraz Sinum

Jak wybrać siłownik termoelektryczny 230V M30x1.5 do swojego rozdzielacza

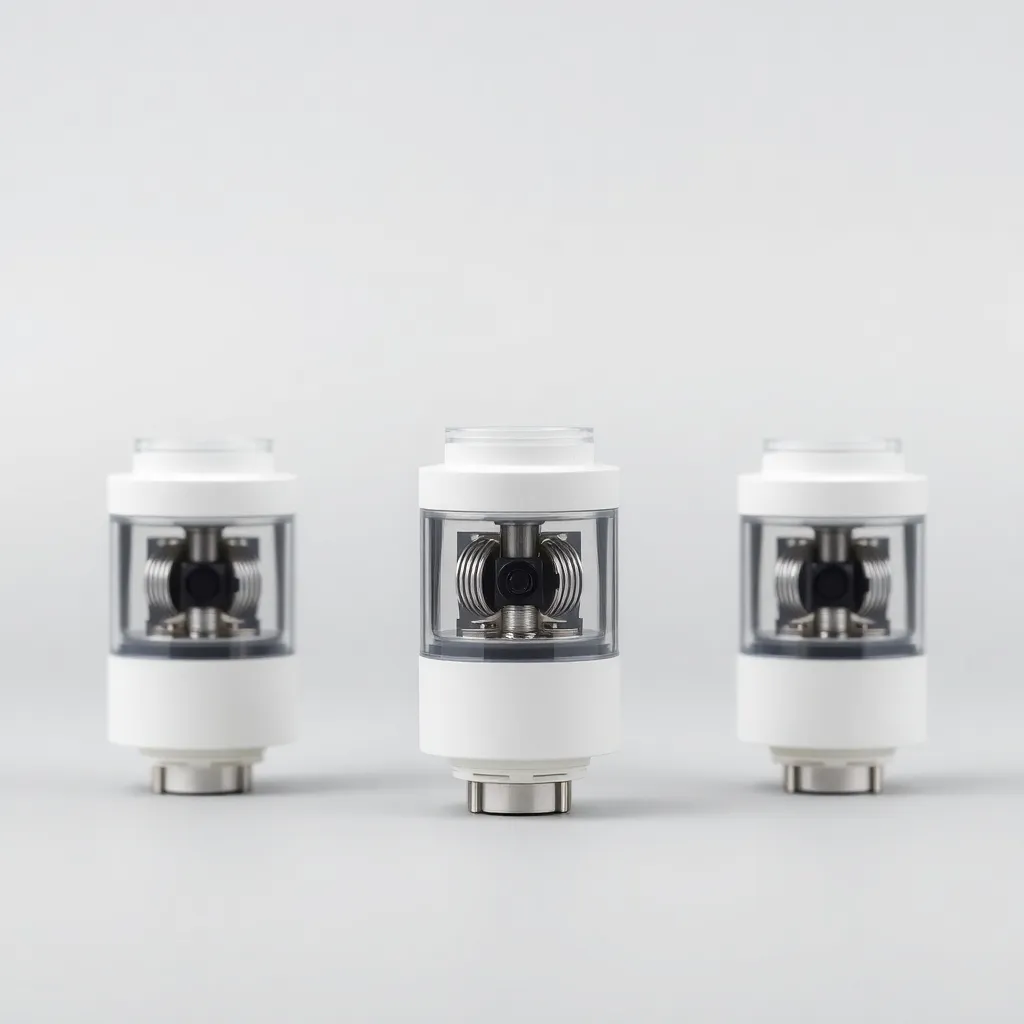

Siłownik termoelektryczny to miniaturowy element wykonawczy, który w odpowiedzi na sygnał napięciowy przesuwa trzpień zaworu rozdzielacza, otwierając lub zamykając obieg wody w danej pętli podłogowej. Mechanizm opiera się na elemencie rozprężnym z pamięcią kształtu, najczęściej stopie niklowo-tytanowym (nitinol), który po podaniu napięcia 230 V rozgrzewa się w ciągu trzech do pięciu minut i zmienia swoją długość o około 3-4 mm. Ten ruch przenoszony jest na trzpień dociskający membranę zaworu, regulując przepływ z dokładnością, jakiej nie da się osiągnąć ręcznym pokręcaniem zaworu.

Rynek zdominowały urządzenia w dwóch wariantach pracy: NC (normally closed, bezprądowo zamknięty) oraz NO (normally open, bezprądowo otwarty). W instalacjach podłogowych niemal powszechnie stosuje się wariant NC, bo w razie awarii zasilania albo zaniku napięcia na listwie sterującej pętla zostaje zamknięta. Takie zachowanie zapobiega przegrzewaniu wnętrz i chroni podłogę przed uszkodzeniem, gdy termostat pokojowy straci łączność ze sterownikiem.

Cały układ składa się z czterech współpracujących elementów: termostatu pokojowego, sterownika nadrzędnego (listwy), przewodu dwużyłowego oraz samego siłownika. Termostat mierzy temperaturę powietrza i wysyła zapotrzebowanie na ciepło, sterownik rozdziela ten sygnał na konkretne strefy, a siłownik zamienia impuls elektryczny na ruch mechaniczny. Brak któregokolwiek z tych ogniw powoduje, że ogrzewanie podłogowe zaczyna pracować ślepo, reagując dopiero na wahania temperatury wody zasilającej.

Kluczowe parametry techniczne, które musisz porównać

Przeglądając katalogi, szybko trafisz na cztery modele różniące się przede wszystkim gwintem, obecnością wskaźnika położenia oraz czasem pełnego otwarcia. Poniższa tabela pokazuje typowe konstrukcje spotykane w polskich hurtowniach instalacyjnych.

Gwint to pierwsze kryterium wykluczające, bo musi pasować do wkładki zaworowej rozdzielacza. M30x1.5 to obecnie standard w nowych rozdzielaczach mosiężnych, ale starsze instalacje z końca lat dziewięćdziesiątych często wymagają M28x1.5. Wskaźnik położenia w formie kolorowego okienka (czerwony = zamknięty, zielony = otwarty) przydaje się podczas rozruchu i serwisu, gdy chcesz szybko ocenić wzrokiem, czy sygnał dotarł do siłownika. W codziennej eksploatacji różnica w cenie między modelem ze wskaźnikiem a bez niego zwraca się tylko w obiektach z wieloma obiegami, gdzie diagnostyka zajmuje fizycznie dużo czasu.

Czas otwarcia wpływa na bezwładność regulacji. Modele trzyminutowe lepiej współpracują z algorytmami PWM (modulacja szerokości impulsu) stosowanymi w nowoczesnych sterownikach, które wysyłają krótkie impulsy napięciowe proporcjonalnie do odchylenia temperatury. Wolniejsze pięciominutowe siłowniki działają poprawnie w systemach włącz/wyłącz, ale przy sterowaniu proporcjonalnym mogą powodować przeregulowania w małych pomieszczeniach do 10 m².

Funkcja first-open, o której większość osób zapomina

Większość siłowników termoelektrycznych NC posiada fabryczny stan first-open, w którym zawór jest mechanicznie podparty w pozycji otwartej jeszcze przed pierwszym uruchomieniem. To celowy zabieg producenta, ułatwiający napełnianie i odpowietrzanie instalacji. Pierwsze podanie napięcia na uzwojenie trwale zamyka element rozprężny, urządzenie wchodzi w normalny tryb pracy i kolejne awarie zasilania nie otworzą już zaworu. Pojedynczy błąd montażysty polegający na pominięciu tego etapu prowadzi do sytuacji, w której pętla podłogowa grzeje przez cały czas rozruchu, aż do momentu pierwszego sygnału z termostatu.

Kupując siłownik, sprawdź, czy producent oferuje wersję z adapterem do zaworów innych producentów. W praktyce rozdzielacze firm takich jak Oventrop, Heimeier, Watts czy Herz mają własne wkładki, do których siłownik M30 pasuje bezpośrednio lub przez krótką tuleję redukcyjną. Próba zamontowania siłownika na niekompatybilny zawór kończy się albo wyciekiem, albo zniszczeniem gwintu siłownika jeszcze przed uruchomieniem.

Montaż siłownika do ogrzewania podłogowego krok po kroku bez błędów

Montaż zajmuje doświadczonemu instalatorowi około 90 sekund na jeden obieg, ale tylko wtedy, gdy rozdzielacz jest prawidłowo wypoziomowany i odpowietrzony. Początkujący mogą poświęcić na to kwadrans, jeśli napotkają opór przy nakręcaniu lub zapomną o kluczowym detalu.

⚠️ Nigdy nie dokręcaj siłownika narzędziem. Plastikowa obudowa pęknie przy momencie obrotowym przekraczającym 5 Nm, a naprawa gwintu zaworu to poważny demontaż rozdzielacza. Siłownik nakręca się wyłącznie ręcznie, do wyczuwalnego oporu i ustawienia wskaźnika w pozycji pionowej.

Pierwszy krok to odcięcie napięcia na całej listwie sterującej. Nawet jeśli urządzenie jest nowe i wciąż w fabrycznym opakowaniu, na zaciskach może pojawić się napięcie po podłączeniu przewodów do termostatów. Bezpiecznik instalacyjny lub wyłącznik nadprądowy w rozdzielni głównej musi być w pozycji wyłączonej, a najlepiej zabezpieczony kawałkiem taśmy, by nikt go przypadkowo nie załączył podczas pracy.

Drugi krok to ręczne nakręcenie siłownika na gwint wkładki zaworowej. W stanie first-open słychać charakterystyczne kliknięcie, gdy adapter pokonuje wewnętrzny opór mechanizmu. Siłownik powinien obracać się lekko przez pierwsze trzy do czterech obrotów, potem opór rośnie i montaż jest zakończony. Żadna uszczelka O-ring nie wymaga smarowania, bo jest fabrycznie nasączona środkiem silikonowym.

Trzeci krok to podłączenie przewodu dwużyłowego. Polaryzacja w siłownikach termoelektrycznych nie ma znaczenia, bo element grzejny jest symetryczny. Ważne, by przewód miał przekrój minimum 0,75 mm², a długość nie przekraczała 100 m dla jednego obwodu, by spadki napięcia nie powodowały niedogrzewania elementu rozprężnego. Żyły mocuje się w zaciskach śrubowych listwy, dokręcając momentem 0,4 Nm, czyli praktycznie siłą dwóch palców.

Czwarty krok to test, który polega na chwilowym podaniu napięcia 230 V na zaciski siłownika. Po trzech minutach wskaźnik położenia (jeśli jest) zmieni kolor z zielonego na czerwony, a trzpień cofnie się o 4 mm, blokując przepływ. Brak reakcji oznacza przerwę w uzwojeniu lub uszkodzenie mechaniczne i wymianę urządzenia na nowe. Naprawa pojedynczego siłownika nie ma sensu ekonomicznego.

Najczęstsze błędy instalatorów

Lista błędów, które wciąż się powtarzają, jest zaskakująco krótka i przewidywalna. Każdy z nich można wyeliminować, znając jego źródło.

• Próba dokręcania siłownika kluczem lub kombinerkami, skutkująca pęknięciem obudowy już przy pierwszym uruchomieniu.
• Podłączenie siłownika do napięcia 24 V zamiast 230 V, powodujące brak reakcji lub przepalenie elementu w ciągu kilku minut.
• Zamontowanie siłownika NO w instalacji, gdzie sterownik wysyła sygnał odwrotny, przez co pętla grzeje bez przerwy.
• Pomylenie adaptera M30 z M28, skutkujące zbyt luźnym połączeniem i wyciekiem medium grzewczego.
• Pominięcie stanu first-open i próba odpowietrzania instalacji siłownikiem zamkniętym fabrycznie.
• Brak odcięcia napięcia przy montażu, prowadzący do porażenia lub uszkodzenia listwy sterującej.

Sprawdzona checklista, którą warto mieć przy sobie podczas pierwszego montażu, obejmuje sześć punktów kontrolnych. Po kolei: odcięcie napięcia i blokada rozdzielni, weryfikacja zgodności gwintu (M28 lub M30), ręczne nakręcenie siłownika do kliknięcia, podłączenie przewodu 2×0,75 mm² bez polaryzacji, test napięciowy trwający 3-5 minut oraz oznaczenie każdego obiegu etykietą z numerem pętli. Taka etykieta w skrzynce rozdzielacza oszczędza wiele godzin przy pierwszej awarii termostatu za kilka lat.

Ile realnie zaoszczędzisz i jaki siłownik pasuje do smart home oraz Sinum

Strefowe sterowanie ogrzewaniem podłogowym w połączeniu z siłownikami termoelektrycznymi obniża zużycie energii o 20-30% w stosunku do tradycyjnego układu bez regulacji indywidualnej. Dla domu o powierzchni 140 m² z rocznym zapotrzebowaniem na ciepło rzędu 18 000 kWh przekłada się to na 3 600-5 400 kWh oszczędności, czyli od 1 800 do 2 700 zł rocznie przy aktualnych taryfach gazu i prądu. Kwota ta pokrywa koszt inwestycji w sterowanie strefowe w ciągu dwóch do trzech sezonów grzewczych.

System smart home oparty na centrali Sinum współpracuje z siłownikami termoelektrycznymi bez dodatkowych przekaźników. Sterownik Sinum odczytuje sygnał z czujników temperatury i wysyła komendy 230 V na poszczególne wyjścia strefowe, identycznie jak klasyczna listwa przewodowa. Różnica polega na możliwości zdalnej zmiany harmonogramów, scen temperaturowych i ręcznego sterowania obiegami z poziomu aplikacji mobilnej. Dla domu pięcioosobowego oznacza to koniec ręcznego kręcenia termostatami przy każdej zmianie planu dnia.

W integracji z Sinum szczególnie dobrze sprawdzają się siłowniki z wizualnym wskaźnikiem położenia, bo w razie braku reakcji aplikacji można jednym spojrzeniem zweryfikować, czy komenda dotarła do urządzenia. Brak ruchu wskaźnika przy poprawnym sygnale napięciowym wskazuje na zużyty element rozprężny, co przy siłownikach pracujących intensywnie może nastąpić po 8-10 latach eksploatacji. Wcześniejsze planowanie wymiany eliminuje niespodzianki w szczycie sezonu grzewczego.

Dobór siłownika do konkretnego scenariusza

Jedna tabela może zaoszczędzić kilkudziesięciu minut wertowania katalogów. Poniższe zestawienie łączy typ inwestycji z rekomendowanym modelem, uwzględniając typowe warunki montażu w polskim budownictwie.

W nowym budownictwie jednorodzinnym dominują rozdzielacze z wkładkami M30, więc wariant STT-230/2 T M30x1.5 trafia do większości zamówień hurtowych. W remontach kapitalnych budynków z lat dziewięćdziesiątych często ujawnia się stary rozdzielacz Oventrop lub Heimeier z gwintem M28, co wymusza wybór odpowiedniej wersji. Próba montażu siłownika M30 na wkładkę M28 przez przypadkowy adapter zwykle kończy się nieszczelnością po kilku miesiącach pracy.

Aspekt ekologiczny i normatywny

Siłowniki termoelektryczne spełniają wymagania dyrektywy RoHS 2011/65/UE o ograniczeniu substancji niebezpiecznych w sprzęcie elektrycznym oraz normy PN-EN 60730-2-14 dotyczącej automatycznych regulatorów elektrycznych do użytku domowego. Deklaracja zgodności CE dołączona do urządzenia potwierdza zgodność z tymi wymaganiami. Przy zakupie warto poprosić dystrybutora o kartę katalogową, by upewnić się, że deklaracja obejmuje konkretną wersję gwintu i napięcia.

Ekologiczny efekt stosowania siłowników wynika z precyzyjnej regulacji. Każdy stopień Celsjusza, o który obniżymy temperaturę w pomieszczeniu zimą, zmniejsza zużycie energii o około 6%. Dom z siedmioma strefami, w którym sypialnie utrzymują 19°C, a łazienka 23°C, zużywa rocznie tyle samo energii co tradycyjny układ z jednym obiegiem 22°C, ale komfort cieplny mieszkańców jest nieporównywalnie wyższy. Ta różnica przekłada się też na mniejsze spalanie paliwa w kotle, niższą emisję CO₂ i dłuższą żywotność pompy obiegowej, która pracuje krócej w ciągu doby.

Planując modernizację, zamów siłowniki z 10% zapasem w stosunku do liczby obiegów. Jeden zapasowy egzemplarz przyda się przy awarii, której nie da się przewidzieć, a sklep z tym samym modelem za pół roku może już nie mieć identycznej wersji. Prawidłowo dobrany i zamontowany siłownik termoelektryczny pracuje cicho, niezawodnie i bezobsługowo przez wiele sezonów grzewczych, a jego koszt zwraca się szybciej niż większość inwestorów zakłada.

Źródła danych i norm: dyrektywa RoHS 2011/65/UE (eur-lex.europa.eu), norma PN-EN 60730-2-14 (pkn.pl), wymagania efektywności energetycznej budynków wg dyrektywy 2010/31/UE (eur-lex.europa.eu), katalogi techniczne producentów elementów instalacji grzewczych dostępne na ich stronach produktowych.
