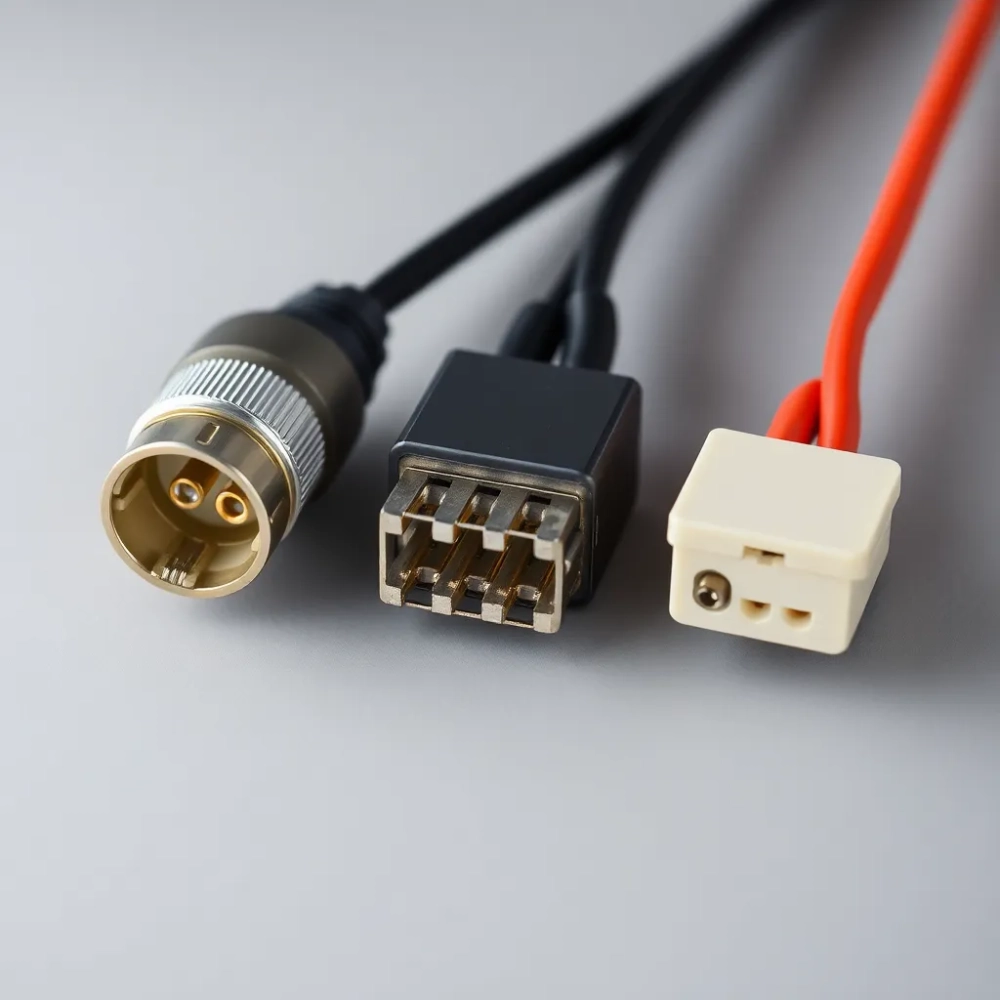

Rodzaje złączy solarnych: jaki typ naprawdę pasuje do Twojej instalacji?

Źle dobrane złącze potrafi spalić całą instalację fotowoltaiczną albo po cichu zjeść kilka procent uzysków rocznie. To ten element, o którym większość poradników milczy, skupiając się na modułach i inwerterach. Tymczasem rynek oferuje dziś kilkanaście typów złączy solarnych od powszechnego MC4 po niszowe QC4.10 czy Radox a każde z nich rządzi się innymi zasadami montażu, ma odmienne limity prądowe i różne certyfikaty. Dobór konkretnego modelu wpływa na bezpieczeństwo pożarowe, żywotność okablowania oraz zgodność z normą IEC 62852, a te decyzje podejmuje się zwykle raz na 25 lat.

• Złącza solarne plug-in: od MC4 po QC4.10
• Standardy styku i certyfikaty co naprawdę gwarantują
• Jak dobrać złącze solarne do napięcia, prądu i przekroju kabla
• Montaż złączy solarnych krok po kroku: moment, narzędzia, bezpieczeństwo
• Konserwacja i diagnostyka złączy solarnych: kiedy wymienić, a kiedy wystarczy czyszczenie
• Decyzja w trzech krokach

Złącza solarne plug-in: od MC4 po QC4.10

Rynek złączy solarnych podzielił się wyraźnie na dwa obozy: gwintowe MC3, które odeszły do lamusa, oraz bezgwintowe systemy push-lock, dominujące w nowych instalacjach. Różnica między nimi nie sprowadza się do wygody to kwestia szczelności, kontaktu elektrycznego i odporności na cykliczne obciążenia termiczne.

MC4 to absolutny standard branżowy, obecny na ponad 90% nowo produkowanych modułów monokrystalicznych i polikrystalicznych. Mechanizm push-lock wymaga specjalnego narzędzia do rozłączenia, co chroni przed przypadkowym rozerwaniem obwodu pod napięciem. Stopień ochrony IP68 gwarantuje szczelność przy zanurzeniu do 1 metra przez 30 dni ważne zwłaszcza na dachach płaskich, gdzie woda stoi miesiącami. Kompatybilność wsteczna z MC3 nie istnieje i nie powinna być wymuszana, bo różnica w średnicy pinu prowadzi do łuku elektrycznego.

MC3 zniknęło z nowych instalacji po 2012 roku, gdy producenci wycofali certyfikaty TUV dla nowych zastosowań. Jeśli instalacja korzysta jeszcze z MC3, wymiana przy najbliższej okazji to obowiązek brak bieżącego certyfikatu unieważnia polisę ubezpieczeniową od odpowiedzialności cywilnej w razie pożaru.

Tyco Solarlok zapisał się w historii jako prekursor systemu push-lock, lecz po przejęciu przez TE Connectivity stracił udział rynkowy na rzecz MC4. Dziś pojawia się w starszych farmach PV o mocy 100 kW i większych, gdzie serwis wymaga identycznych wkładów. Montaż wymaga zaciskarki TE, nie MC4-owej.

Łączenie złączy różnych producentów to najczęstsza przyczyna pożarów instalacji PV. Różnice w tolerancjach wymiarowych rzędu 0,1 mm wystarczą, by styk nagrzał się powyżej 120°C i zapalił izolację kabla. Zawsze stosuj parę tego samego producenta to wymóg normy IEC 62852.

Pozostałe systemy warto znać

Amphenol H4 sprawdza się tam, gdzie MC4 nie wyrabia w instalacjach commercial & industrial z długimi stringami i wysokimi prądami zwarciowymi. System bezgwintowy eliminuje ryzyko pęknięcia gwintu podczas montażu i zapewnia 50 A ciągłego obciążenia bez spadku napięcia powyżej 50 mV.

QC4.10 to odpowiedź na rosnące moce modułów bifacjalnych, które generują 15-20% więcej prądu niż jednostronne odpowiedniki. Zwiększony przekrój styku (10 mm²) oraz uszczelka fluorowęglowodorowa (FKM) wydłużają żywotność cykliczną do 1500 połączeń.

MC4-Evo 2 pojawił się jako rozszerzenie standardu MC4 dla inwerterów stringowych pracujących przy 1500 V DC, pozwalając projektować dłuższe stringi do 24 modułów zamiast typowych 18 przy napięciu maksymalnym.

Sunclix, mimo mniejszej popularności, dominuje w segmencie mikroinwerterów i optymalizatorów mocy. Jego zaletą pozostaje szybki montaż bez narzędzi, choć brak blokady push-lock zwiększa ryzyko przypadkowego rozłączenia.

Standardy styku i certyfikaty co naprawdę gwarantują

Złącza solarne dzielą się na dwie rodziny stykowe: pinhole (otwór) oraz spring (docisk sprężynowy). Różnica wpływa na trwałość kontaktu przy cyklicznych zmianach temperatury od -40°C do +85°C, które norma IEC 62852 wymusza w testach.

System pinhole, stosowany w MC4 i większości OEM-ów, opiera się na cylindrycznym pinie wchodzącym w tuleję dociskową. Po kilku tysiącach cykli termicznych tuleja traci sprężystość i kontakt opiera się na mniejszej powierzchni skutkuje to lokalnym grzaniem i spadkiem mocy o 3-5%. Spring contact, obecny w Amphenol H4 i niektórych QC4, zachowuje stałą siłę docisku dzięki płytce sprężynowej ze stali nierdzewnej.

W praktyce installerzy raportują szybszą degradację styku pinhole w instalacjach dachowych narażonych na bezpośrednie słońce latem. Różnica po 8 latach: 8-12% wzrost rezystancji złącza w pinhole vs. 2-4% w spring.

Certyfikaty to nie ozdobniki to twarde warunki dopuszczenia instalacji do odbioru przez zakład energetyczny oraz do ubezpieczenia. IEC 62852 obowiązuje w Unii Europejskiej i wymaga m.in. próby napięciowej 6 kV oraz 1000 cykli termicznych. UL 6703 to standard północnoamerykański z ostrzejszymi wymaganiami na prąd zwarciowy. TUV Rheinland lub TUV SUD to dodatkowa weryfikacja dobrowolna, lecz jej brak dyskwalifikuje złącze w przetargach na farmy PV.

Jak dobrać złącze solarne do napięcia, prądu i przekroju kabla

Dobór złącza sprowadza się do trzech wartości: napięcia systemu, prądu Isc modułu oraz przekroju kabla. Każda z nich wymaga marginesu bezpieczeństwa, bo warunki rzeczywiste rzadko pokrywają się z laboratoryjnymi.

Napięcie maksymalne złącza musi przekraczać napięcie Voc stringu pomnożone przez współczynnik bezpieczeństwa 1,25. Dla typowego stringu 18 modułów o Voc 41,5 V sumaryczne napięcie sięga 747 V w takim układzie złącze musi pracować przy minimum 1500 V DC. Zapas 25% chroni przed przepięciami atmosferycznymi i inwersją napięcia przy awarii inwertera.

Prąd znamionowy złącza dobieramy do wartości Isc modułu, nie do mocy szczytowej. Moduł o mocy 550 W i Isc 13,91 A wymaga złącza na co najmniej 18 A przy współczynniku 1,25 kryterium spełnia MC4 (45 A), QC4.10 (55 A) i MC4-Evo 2 (55 A). MC3 (30 A) ledwo się kwalifikuje, lecz jego brak certyfikacji dyskwalifikuje zastosowanie.

Przekrój kabla determinuje nie tylko rezystancję, ale też sposób zaciskania. Kabel 2,5 mm² wystarczy do połączeń moduł-moduł w instalacjach domowych o krótkich stringach. Kabel 4 mm² to standard dla stringów o długości do 20 metrów. Kabel 6 mm² wchodzi do gry, gdy odległość od modułów do inwertera przekracza 25 metrów lub przy mocach powyżej 10 kWp. Kabel 10 mm² stosuje się w stringach 1500 V oraz przy odległościach 50+ metrów.

Środowisko pracy wpływa na klasę szczelności i materiał uszczelek. Na dachach narażonych na silne UV wymagana jest obudowa z PA66 z odpornym elastomerem. W strefach nadmorskich (do 500 metrów od brzegu) konieczna staje się mgła solna tu sprawdzają się złącza z uszczelką FKM, nie standardową EPDM. Zakres temperatur pracy -40°C do +85°C pokrywa 99% lokalizacji w Polsce.

Kompatybilność marki to kwestia mechaniczna i prawna. MC4 produkowane przez Stäubli (oryginał) oraz przez licencjonowanych partnerów (np. jeden z czołowych producentów z Azji) przechodzą wzajemne testy tolerancyjne i są kompatybilne w 99% przypadków. Łączenie MC4 jednego producenta z QC4 drugiego kończy się gwarantowaną awarią w ciągu 2-3 lat.

Schemat decyzyjny w czterech pytaniach

Poniższy schemat prowadzi przez najważniejsze decyzje przy wyborze złącza solarnego:

• Napięcie stringu > 1000 V? → MC4-Evo 2, QC4.10 lub Amphenol H4.
• Isc modułu > 13 A? → QC4.10, MC4-Evo 2 lub Amphenol H4.
• Odległość do inwertera > 30 m? → Złącze na przekrój 6 mm² lub większy.
• Strefa nadmorska? → Tylko złącza z uszczelką FKM i certyfikatem odporności na mgłę solną.

Montaż złączy solarnych krok po kroku: moment, narzędzia, bezpieczeństwo

Montaż złącza to 90% sukcesu instalacji PV i 90% ryzyka pożaru. Popełnienie błędu przy zaciskaniu lub dokręcaniu może nie dać żadnych objawów przez tygodnie, po czym nagle uruchomić efekt cieplny, którego nie da się ugasić gaśnicą proszkową. Standard PN-EN 50521 w połączeniu z IEC 62852 definiuje kolejność i momenty obowiązujące w Polsce.

Narzędzie decyduje o jakości styku. Do zaciskania pinów MC4 potrzebna jest zaciskarka z matrycą 2,5-10 mm² uniwersalne modele z marketu budowlanego nie zapewniają wymaganej siły nacisku 50 kN i zostawiają styk zimnospawany, nie gorącospawany. Moment dokręcania nakrętki gwintowej (w MC3 i części QC4) to 3,0-3,5 Nm.

Momentomierz z zakresem 1-6 Nm zapobiega 80% awarii gwintowych złączy solarnych. Klucz dynamometryczny to nie luksus to element certyfikacji instalacji.

Checklista przed podłączeniem:

• Sprawdź, czy kabel ma odpowiedni przekrój i klasę reakcji na ogień (minimum Cca).
• Oczyść piny z resztek izolacji i tlenków chropowata powierzchnia to wyższy opór.
• Sprawdź, czy uszczelka EPDM/FKM nie ma pęknięć (szczególnie po transporcie).
• Upewnij się, że IP złącza pokrywa klasę środowiskową miejsca montażu.
• Sprawdź polaryzację plus/minus błąd kosztuje spalenie regulatora ładowania.
• Zaciśnij pin zaciskarką z właściwą matrycą, potwierdź wizualnie geometrię.
• Przeprowadź test szczelności sprężonym powietrzem 0,2 bar przez 30 sekund.

Najczęstszy błąd montażowy to niedokręcenie nakrętki przy złączach gwintowych. Efekt: łuk elektryczny przy obciążeniu, nagrzewanie do 200°C, przepalenie izolacji. Drugie miejsce zajmuje brak sprawdzenia polaryzacji przy stringach z modułami bifacjalnymi, gdzie krótszy kabel wychodzi nierzadko z drugiej strony ramy.

Pożary instalacji PV w Polsce w 70% przypadków mają źródło w złączu wynika z danych ubezpieczycieli zbieranych przy likwidacji szkód. Nieprawidłowy montaż generuje mikroskopijny łuk elektryczny, którego nie wykryje nawet detektor napięcia. Po kilku miesiącach temperatura lokalna przekracza temperaturę zapłonu izolacji i ogień rozprzestrzenia się po dachu.

Konserwacja i diagnostyka złączy solarnych: kiedy wymienić, a kiedy wystarczy czyszczenie

Złącza solarne nie są elementem bezobsługowym, choć wielu instalatorów je tak traktuje. Cykliczne przeglądy pozwalają wykryć degradację styku, zanim doprowadzi do spadku uzysków lub pożaru. Norma IEC 62446-3 zaleca przegląd co 12 miesięcy w instalacjach dachowych i co 6 miesięcy w farmach PV.

Pierwszy sygnał zużycia to przebarwienie obudowy z czarnej na żółtawą reakcja poliamidu PA66 na promieniowanie UV. Gdy zmiana koloru obejmuje ponad 30% powierzchni, obudowa straciła 15% wytrzymałości mechanicznej i kwalifikuje się do wymiany. Pojawienie się białego nalotu na stykach to tlenek miedzi rezystancja wzrasta wtedy o 20-40%, skutkując spadkiem napięcia stringu.

Diagnostyka termowizyjna wykonywana w słoneczny dzień przy obciążeniu 80% mocy znamionowej pokazuje anomalie cieplne niewidoczne gołym okiem. Złącze o rezystancji powyżej 5 mΩ nagrzewa się o 15-20°C ponad otoczenie taka różnica widoczna jest wyraźnie na kamerze FLIR od 0,05°C czułości. Pomiary powinny być archiwizowane i porównywane rok do roku.

Reaplikacja (ponowne zaciśnięcie pinu) ma sens, gdy złącze było rozłączane w ramach serwisu i przy ponownym montażu wykazuje opór powyżej 2 mΩ. Wymiana jest konieczna, gdy:

• obudowa ma pęknięcia lub silne przebarwienia UV,
• rezystancja złącza przekracza 5 mΩ,
• anomalia termowizyjna sięga +20°C ponad otoczenie,
• złącze zostało zaciskane bez właściwej matrycy.

Demontaż i ponowny montaż złącza MC4 wymaga specjalnego klucza rozłączającego użycie śrubokręta niszczy uszczelkę i obniża IP do poziomu IP54, co dyskwalifikuje złącze w środowisku wilgotnym. Po każdej interwencji zalecam pomiar rezystancji izolacji miernikiem 1000 V minimum 1 MΩ przy 500 V DC.

Najnowsze złącza MC4-Evo 2 i QC4.10 posiadają fabryczne znaczniki zużycia (kolorowy pasek niklowy zmienia odcień po 1500 cyklach termicznych) to rozwiązanie eliminuje zgadywanie, kiedy wymienić komponent na dachu niedostępnym bez podnośnika.

Decyzja w trzech krokach

Przy wyborze złącza solarnego sprawdzają się trzy filtry: napięcie systemu (izolacja 1500 V DC to standard dla nowych inwerterów), prąd Isc modułu (z marginesem 25%) oraz przekrój kabla (minimum 4 mm² dla stringów domowych). Dopiero potem dobieramy markę i typ styku (pinhole vs. spring).

Drugi filtr to środowisko dach narażony na UV wymaga złącza z uszczelką FKM, instalacja nad morzem potrzebuje certyfikatu odporności na mgłę solną, zaś stringi pracujące przy -30°C zimą muszą zachować elastyczność uszczelki tu kryterium spełniają wyłącznie modele z atestem na -40°C.

Trzeci filtr to budżet i dostępność serwisu. Różnica cenowa między MC4 a QC4.10 sięga 40%, lecz w instalacjach utility-scale zwraca się przez wyższą żywotność cykliczną. W instalacjach domowych MC4 wciąż pozostaje optymalnym kompromisem.

Poradnik PDF z rozszerzoną checklistą montażową oraz arkuszem kalkulacyjnym doboru złączy dostępny jest po zostawieniu adresu e-mail w bazie wiedzy weryfikacja parametrów instalacji zwraca się już przy pierwszym przeglądzie serwisowym.

Źródła i normy

IEC 62852:2014 złącza DC do instalacji fotowoltaicznych wymagania bezpieczeństwa i testy (norma zharmonizowana w UE). UL 6703:2017 standard dla złączy stosowanych w instalacjach PV (Underwriters Laboratories, ul.com). IEC 62446-3:2017 wytyczne przeglądów okresowych instalacji PV. PN-EN 50521:2010 złącza do instalacji fotowoltaicznych wymagania ogólne (Polski Komitet Normalizacyjny, pkn.pl). Dokumentacja techniczna producentów: Stäubli Electrical Connectors (staubli.com), Amphenol Industrial Operations (amphenol-industrial.com), QC Solar (qcsolar.com). Dane dotyczące pożarów instalacji PV: raporty Polskiej Izby Ubezpieczycieli oraz statystyki TUV Rheinland Poland. Zakresy temperatur, klasy IP oraz prądy znamionowe według kart katalogowych poszczególnych producentów (stan na grudzień 2024).
