Złącza Solar MC4: Jak Podłączyć Panele Bez Strat Mocy w 2026

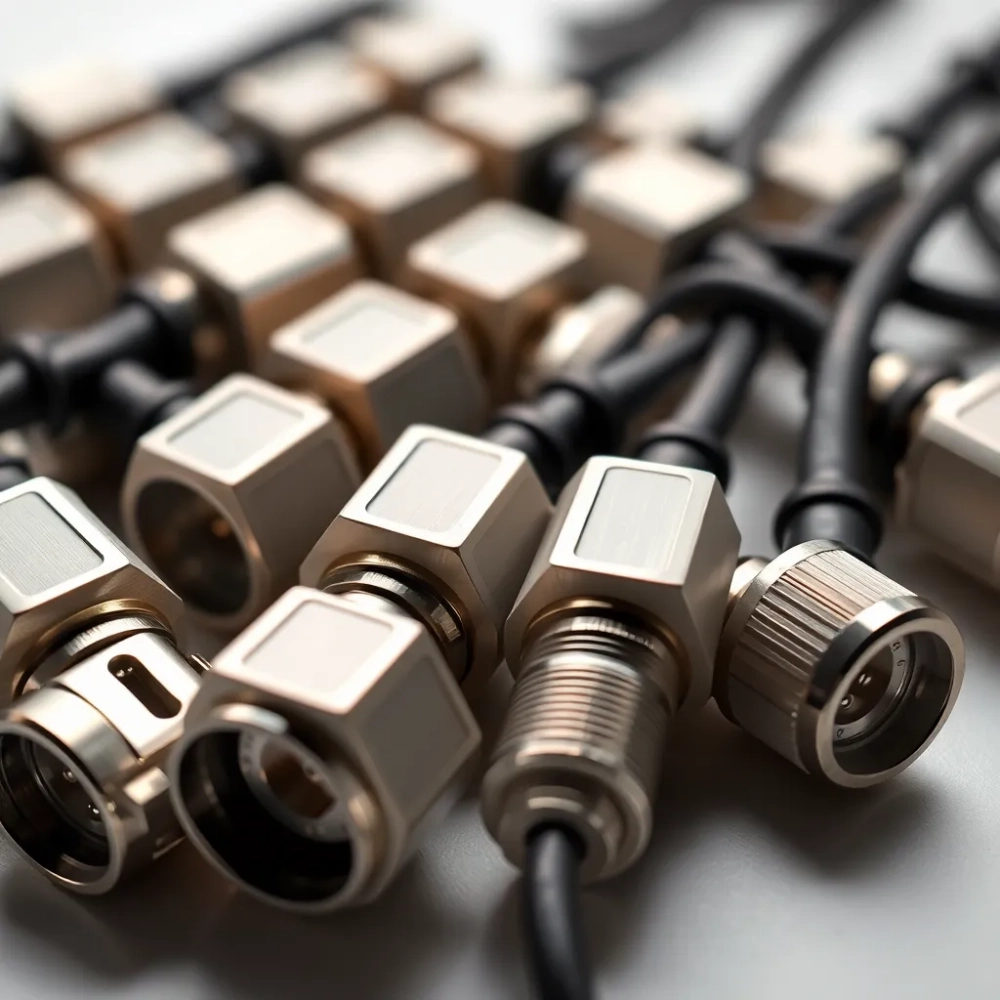

Czym są złącza MC4 i dlaczego decydują o sprawności całej instalacji

Jedno niedokliknięte złącze potrafi zjeść 5% mocy instalacji fotowoltaicznej, a w skrajnych przypadkach staje się przyczyną pożaru. Złącza MC4 to dziś nieformalny standard branży PV, obecny w niemal każdym panelu kupionym po 2010 roku. Ich zadanie jest proste: zapewnić pewne, szczelne i powtarzalne połączenie elektryczne między modułami, kontrolerem ładowania i akumulatorem, działające latami na słońcu, deszczu i mrozie.

• Czym są złącza MC4 i dlaczego decydują o sprawności całej instalacji
• Parametry techniczne i kompatybilność z panelami HQST
• Montaż złączy MC4 krok po kroku
• Najczęstsze awarie złączy MC4 i jak ich uniknąć
• Złącza MC4 vs Y-branch co wybrać do instalacji?
• Zastosowanie MC4 w systemach off-grid RV i kamper
• Kiedy NIE stosować złączy MC4

Para męski/żeński zamyka obwód prądu stałego, który płynie z panelu do reszty systemu. Plastikowa obudowa z poliamidu odpornego na UV chroni styk przed korozją, a podwójny zatrzask zabezpiecza przed przypadkowym rozpięciem. Wymiary typowego kompletu to około 6 x 4 x 0,5 cala przy wadze 0,4 uncji, co pozwala zmieścić go w dowolnej puszce przyłączeniowej bez modyfikacji.

Kiedy warto sięgnąć po MC4, a kiedy lepiej sprawdzą się inne rozwiązania? W instalacjach stałych, narażonych na warunki atmosferyczne, MC4 wygrywają bezkonkurencyjnie. W warsztatach, gdzie liczy się szybkie rozpinanie pod obciążeniem, popularność zdobywają Anderson Powerpole. Tyle wstępu, pora przejść do konkretów technicznych.

Parametry techniczne i kompatybilność z panelami HQST

Złącza MC4 z certyfikatem TÜV oraz zgodnością z normą IEC 62852 obsługują napięcie systemowe do 1000 V DC i prąd ciągły rzędu 30 A, co pokrywa zapotrzebowanie większości przydomowych instalacji. Klasa szczelności IP67 gwarantuje odporność na zanurzenie w wodzie przez 30 minut na głębokości do 1 metra, a zakres temperatur pracy od -40°C do +85°C obejmuje każdy realny klimat w Polsce.

Kompatybilność to słowo klucz. Komplet pięciu par zamyka ścieżkę sygnałową dla paneli monokrystalicznych 100 W, modułów Traver Force 100 W, paneli bifacjalnych 200 W oraz kabli przedłużających i Solar Tray Cables. Współpracuje też bez problemu z kontrolerami MPPT 80 A i 100 A, magistralą RS485 oraz złączami równoległymi 20 A, 40 A i 60 A. Mówiąc wprost: jedno złącze obsługuje niemal cały asortyment PV tej marki.

Tabela 1. Parametry techniczne złączy MC4

Lista kompatybilnych komponentów

• Panel monokrystaliczny HQST 100 W
• Panel Traver Force 100 W
• Panel bifacjalny 200 W
• Kable Solar Panel Extension
• Solar Tray Cables
• Złącza równoległe RS485 20 A / 40 A / 60 A
• Kontrolery MPPT 80 A oraz 100 A

Warto dodać, że miedź cynowana w styku nie jest przypadkowym wyborem. Cyna tworzy barierę przed utlenianiem, które jest wrogiem numer jeden każdego połączenia w wilgotnym środowisku. Cynowany styk wolniej pokrywa się patyną, dzięki czemu rezystancja przejścia rośnie wolniej niż w przypadku surowej miedzi. Efekt? Stabilniejsza wydajność instalacji po kilku sezonach eksploatacji.

Montaż złączy MC4 krok po kroku

Montaż wygląda banalnie, ale diabeł tkwi w szczegółach. Źle zaciśnięty styk albo niedokliknięty zatrzask skutkuje spadkiem napięcia i grzaniem się punktu styku. Pod spodem znajdziesz procedurę, która eliminuje oba ryzyka.

Krok 1. Ściągnij izolację z kabla na długości około 10 mm. Nóż do ściągania izolacji działa lepiej niż szczypce boczne, bo nie nacina żyłek.

Krok 2. Nasuń tuleję zaciskaną na odizolowaną żyłę i zaciśnij ją praską MC4. Docisk powinien być tak mocny, by tuleja nie dała się ściągnąć ręką.

Krok 3. Włóż zaciśniętą żyłę do korpusu złącza, aż usłyszysz charakterystyczne kliknięcie blokady wewnętrznej. Brak kliknięcia oznacza, że żyła nie osiągnęła właściwej pozycji.

Krok 4. Nakręć nakrętkę dociskową na korpus złącza. Moment dokręcania nie wymaga klucza, wystarczy palce, ale dokręcenie ma być pewne.

Krok 5. Połącz parę męską z żeńską. Oba zatrzaski powinny zaskoczyć jednocześnie, a próba rozpięcia ręką powinna wymagać użycia specjalnego kluczyka MC4.

Krok 6. Przeprowadź test ciągłości miernikiem. Rezystancja przejścia poniżej 0,5 mΩ na złączu to wartość prawidłowa dla świeżego montażu.

Częstym błędem początkujących jest zbyt płytkie włożenie żyły do korpusu. Efekt: po kilku tygodniach eksploatacji złącze grzeje się, bo styk jest tylko punktowy. Dlatego krok 3 z kliknięciem jest ważniejszy niż się wydaje.

Najczęstsze awarie złączy MC4 i jak ich uniknąć

Trzy grzechy główne złączy solarnych to korozja, niedokliknięty zatrzask oraz przegrzanie. Każdy z nich ma swoją fizyczną przyczynę, którą da się wyeliminować jeszcze przed uruchomieniem instalacji.

Korozja atakuje, gdy do wnętrza złącza dostanie się wilgoć. Często winowajcą jest niezamontowana nasadka ochronna, którą producent dołącza do nowych kompletów. Rozwiązanie: po zaciśnięciu każdego kabla, jeszcze przed połączeniem pary, nałóż nasadkę na oba końce.

Niedokliknięty zatrzask daje o sobie znać spadkiem napięcia pod obciążeniem. Miernik pokazuje wtedy kilka dziesiątych wolta mniej niż powinien. Przyczyna mechaniczna: operator nie docisnął złącza do końca albo zatrzask został uszkodzony przez klucz montażowy. Kontrola: po każdym połączeniu delikatnie pociągnij za kabel, prawidłowo osadzony komplet nie pozwoli się rozpiąć.

Przegrzanie to skutek zbyt wysokiej rezystancji styku. Winne bywa utlenienie, ale też zbyt słabe zaciśnięcie tulei. Jeśli termowizja wykaże punkt cieplejszy o więcej niż 15°C od reszty instalacji, złącze nadaje się do wymiany.

Tabela 2. Najczęstsze awarie i rozwiązania

Złącza MC4 vs Y-branch co wybrać do instalacji?

Y-branch to nic innego jak trójnik MC4 umożliwiający równoległe łączenie dwóch paneli w jeden obwód. Występuje w wariantach MMF+FFM (męski-męski plus żeński-żeński-męski) oraz MFF+FFM. Różnica między zwykłym złączem a Y-branch jest funkcjonalna: zwykłe złącze łączy dwa kable, Y-branch rozdziela lub sumuje prąd z dwóch źródeł.

Kiedy zwykły MC4 wystarczy? Przy łączeniu paneli szeregowo lub przy podłączaniu pojedynczego panelu do kontrolera. Kiedy Y-branch staje się niezbędny? Gdy chcesz zsumować prąd z dwóch identycznych paneli pracujących równolegle, na przykład na dachu kampera, gdzie ogranicza cię powierzchnia.

Y-branch ma też ograniczenia, o których rzadko się mówi. Sumowanie prądu z dwóch paneli wymaga identycznych modułów o identycznym napięciu. Inaczej silniejszy panel będzie zasilał słabszy, tracąc na tym obydwa. W instalacjach stałych, gdzie każdy panel może pracować w nieco innych warunkach oświetleniowych, lepiej sprawdza się oddzielny kontroler MPPT na każdy łańcuch.

Zastosowanie MC4 w systemach off-grid RV i kamper

Instalacje mobilne rządzą się swoimi prawami. Drgania, wibracje, ograniczona przestrzeń i brak stałego fundamentu wymuszają rozwiązania kompaktowe. Para MC4 na panelu Traver Force 100 W zamontowanym na dachu kampera wytrzymuje tysiące kilometrów po polskich i europejskich drogach, o ile trasy kablowe zostały poprowadzone w elastycznych peszelach.

Łodzie i jachty stanowią osobną kategorię. Stała wilgoć, bryzgi słonej wody i ograniczona wentylacja sprawiają, że każde złącze musi mieć klasę szczelności minimum IP67. MC4 ją zapewnia, ale wymaga dodatkowego zabezpieczenia: warstwy kosmetycznej pasty dielektrycznej na styku, która wypycha wilgoć i spowalnia korozję.

Domki letniskowe i działki ROD to klasyka off-grid. Zestaw 200 W (dwa panele po 100 W) z akumulatorem LiFePO4 obsłuży oświetlenie LED, lodówkę kompresorową i ładowarki telefonów. Kluczowy jest tu dobór kontrolera MPPT, który przyjmuje napięcie wejściowe do 100 V i oddaje prąd ładowania dopasowany do chemii akumulatora. Złącza MC4 zamykają obwód po stronie paneli, a dalsza część instalacji biegnie już standardowymi złączami oczkowymi lub Anderson.

Kiedy NIE stosować złączy MC4

Mimo wszechstronności istnieją sytuacje, w których MC4 to kiepski wybór. Pierwsza: praca pod obciążeniem. Złącze nie ma blokady łukowej, więc rozpinanie przy 20 A i więcej to proszenie się o wypalony styk. Druga: środowisko z agresywnymi oparami chemicznymi. W garażach z oparami kwasu akumulatorowego lepiej sprawdzają się złącza metalowe w obudowie ze stali kwasoodpornej. Trzecia: instalacje powyżej 1000 V DC, gdzie w grę wchodzą już złącza MC4-EVO 2 z certyfikatem na 1500 V.

Czwarta sytuacja, o której rzadko się wspomina, to praca w temperaturach poniżej -40°C. Norma IEC 62852 wyznacza tę granicę jako dolną, ale w praktyce poliamid staje się kruchy i zatrzask może pęknąć przy mocniejszym pociągnięciu. Dla arktycznych instalacji lepiej sięgnąć po złącza w obudowie metalowej.

Komplet pięciu par złączy MC4 to fundament każdej instalacji PV pracującej w napięciu do 1000 V DC. Odporność na UV, szczelność IP67, certyfikat TÜV oraz kompatybilność z szerokim asortymentem paneli i kontrolerów sprawiają, że to jeden z najtańszych i najważniejszych elementów systemu. Roczna gwarancja producenta dotyczy wad materiałowych, a realna żywotność przy poprawnym montażu sięga 15-20 lat.

Przy zakupie warto zwrócić uwagę na trzy rzeczy. Po pierwsze, obecność cynowanych styków i poliamidu odpornego na UV. Po drugie, dołączone nasadki ochronne na każdy koniec. Po trzecie, komplet narzędzi: praska MC4 i kluczyk do rozpinania. Bez nich nawet najlepsze złącze zamontujesz na pół gwizdka.

Jeśli planujesz zestaw 200 W, komplet pięciu par w zupełności wystarczy. Do rozbudowy o kolejne panele sięgnij po Y-branch albo dodatkowe MC4, pamiętając o limicie prądu 30 A na parze. Trzymaj się tych zasad, a instalacja odwdzięczy się pełną mocą przez lata.

Źródła danych i norm: IEC 62852 (złącza do systemów PV), PN-EN 50521 (polska implementacja normy europejskiej dla złączy fotowoltaicznych), karty katalogowe producentów paneli, dokumentacja kontrolerów MPPT, dane z forów DIY Solar Forum oraz społeczności r/Solar na platformie Reddit (stan na początek 2025 r.).
