Jaki styropian do suchego ogrzewania podłogowego wybrać, by nie żałować?

Lambda i grubość styropianu pod suchą podłogówkę bez wylewki

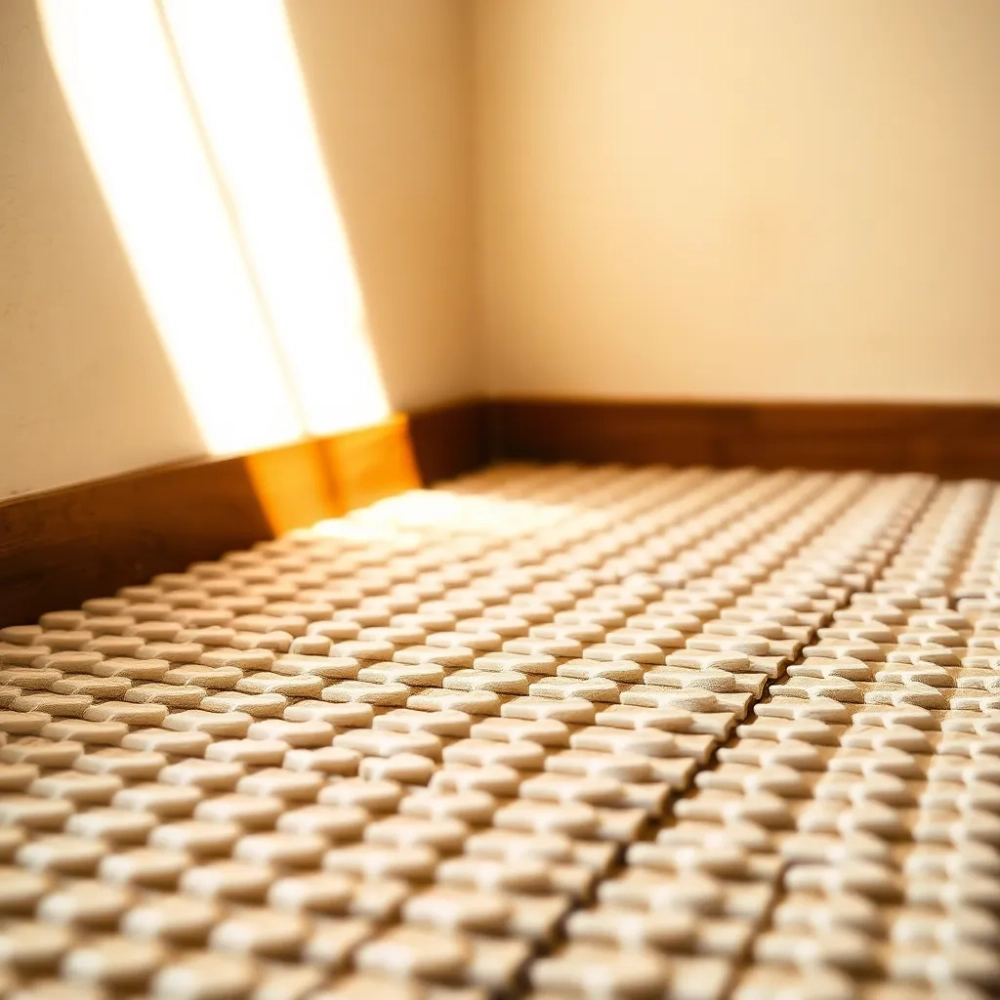

Sucha podłogówka bez wylewki to system, w którym rury grzewcze zatapiane są w specjalnych płytach styropianowych z rowkami lub w aluminiowych blachach rozprowadzających ciepło ułożonych na warstwie izolacji. Brak mokrego jastrychu cementowego oznacza mniejsze obciążenie stropu (zwykle 25-35 kg/m² zamiast 80-120 kg/m²), szybszy montaż i możliwość uruchomienia ogrzewania niemal od razu po ułożeniu. Jednocześnie izolacja termiczna musi być lepsza niż w klasycznej podłodze pływającej, bo cała akumulacja ciepła odbywa się w cienkiej warstwie wykończeniowej, a nie w masywnym jastrychu.

• Lambda i grubość styropianu pod suchą podłogówkę bez wylewki
• Układ warstw przy suchym ogrzewaniu podłogowym na styropianie krok po kroku
• Najczęstsze błędy przy styropianie pod suche ogrzewanie podłogowe

Współczynnik przewodzenia ciepła λ (lambda) decyduje o tym, jak grubą warstwę trzeba położyć, żeby uzyskać wymagany opór cieplny. Dla podłogi na gruncie Warunki Techniczne 2021 wymagają U ≤ 0,30 W/(m²·K), a dla stropu nad nieogrzewaną piwnicą lub przejazdem U ≤ 0,25 W/(m²·K). Przy lambdzie 0,036 W/(m·K) potrzeba około 12 cm styropianu, przy lambdzie 0,031 W/(m·K) wystarczy 10 cm, a przy 0,038 W/(m·K) trzeba już co najmniej 14 cm, żeby zmieścić się w normie.

Styropian grafitowy (szary) ma lambdę 0,030-0,031 W/(m·K) dzięki domieszce grafitu, który pochłania promieniowanie podczerwone i spowalnia ruch ciepła przez strukturę spienionego polistyrenu. Biały EPS 100 osiąga 0,036 W/(m·K), a biały EPS 80 nawet 0,037 W/(m·K). Różnica 0,005-0,006 W/(m·K) wydaje się niewielka, ale w przeliczeniu na opór cieplny daje to 1,5-2 cm oszczędności grubości przy tej samej izolacyjności.

Wytrzymałość na ściskanie (naprężenie przy 10% odkształceniu) ma znaczenie, bo sucha podłogówka bez wylewki przenosi obciążenia użytkowe bezpośrednio przez płyty styropianowe z rowkami. W pokojach wystarczy EPS 100 (100 kPa, czyli ok. 10 000 kg/m² obciążenia statycznego), w korytarzach i salonach EPS 150, a w garażach EPS 200 lub nawet XPS 300. Użycie EPS 80 pod meble cięższe niż 80 kg/m² prowadzi do trwałych odkształceń i pękania płytek lub paneli.

Kiedy grafit, a kiedy biały?

Grafit wygrywa w remontach, gdzie sufit ma już 2,50 m i nie ma zapasu na grubą izolację. Sprawdza się też na stropach drewnianych, gdzie liczy się niska masa własna przy dobrej lambdzie. Biały EPS 100 jest tańszy o 20-30 zł na metrze kwadratowym i wystarczający wszędzie tam, gdzie wysokość pomieszczenia pozwala na 12-15 cm warstwy izolacyjnej. Pod ciężkie meble, sprzęt AGD i w strefy wejściowe biały EPS 150 jest bezpieczniejszym wyborem niż grafitowy EPS 100 o tej samej lambdzie.

Nie warto układać grafitowego EPS 80 pod suchą podłogówkę, bo jego wytrzymałość 80 kPa nie dorównuje wymaganiom systemów suchych z aluminiowymi płytami rozprowadzającymi ciepło. Producenci systemów suchej podłogówki (rury PE-Xa lub PE-RT II w płytach styropianowych z rowkami) zwykle wymagają podłoża o wytrzymałości min. 100 kPa, a w korytarzach 150 kPa.

Układ warstw przy suchym ogrzewaniu podłogowym na styropianie krok po kroku

Sucha podłogówka bez wylewki wymaga precyzyjnej kolejności warstw, bo każdy błąd w rozstawie lub izolacji widać natychmiast w postaci zimnych stref, trzasków podłogi lub nierównomiernego nagrzewania. W odróżnieniu od tradycyjnej podłogówki mokrej nie ma tu jastrychu, który maskuje niedociągnięcia i akumuluje ciepło, więc wszystko musi być równe od pierwszego dnia.

Przygotowanie podłoża

Podłoże musi być suche, równe i nośne. Dopuszczalne odchylenie od płaszczyzny to 3 mm na 2 metrach długości łaty, wg PN-EN 13813. Nierówności powyżej tej wartości trzeba wyrównać masą szpachlową lub cienką warstwą suchego jastrychu. Wilgotność betonu nie powinna przekraczać 2% wagowo (metoda CM), a drewna 12%. Na betonie układa się folię PE 0,2 mm z zakładkami 10 cm i wywinięciem na ścianę, na drewnie stosuje się folię paroizolacyjną 0,3 mm z zakładkami klejonymi taśmą aluminiową.

Układanie styropianu

Styropian układa się w dwóch warstwach na mijankę (przesunięcie spoin o min. 15 cm) albo w jednej warstwie płyt z fabrycznymi rowkami. Pierwsza metoda jest tańsza, druga szybsza i eliminuje mostki termiczne na stykach. Płyty dociska się na sucho bez kleju, bo sucha podłogówka nie wymaga sztywnego połączenia z podłożem. Szczeliny większe niż 2 mm wypełnia się pianką niskoprężną, żeby powietrze nie cyrkulowało pod rurami i nie obniżało efektywności grzewczej.

Montaż rur i płyt aluminiowych

Rury PE-Xa 16×2 mm lub PE-RT II 16×2 mm wciska się w rowki płyt styropianowych zgodnie z dokumentacją producenta. Rozstaw standardowy to 15 cm w strefach brzegowych i 20-25 cm w środku pomieszczenia. W korytarzach i wąskich przejściach dopuszcza się rozstaw 10 cm ze względu na duże straty ciepła przez ściany. Na rurach układa się aluminiowe blachy profilowane (grubość 0,4-0,5 mm), które rozprowadzają ciepło równomiernie po powierzchni i usztywniają podłogę. Blachy łączone na zakładkę 2-3 cm i skręcane lub zaciskane.

Warstwa wykończeniowa

Na aluminiowych blachach układa się suchy jastrych (płyty gipsowo-włóknowe 18-25 mm lub dwie warstwy płyt OSB 12 mm skręcane co 20 cm). Płyty muszą być suche (wilgotność poniżej 1,5%) i ułożone z dylatacją obwodową 8-10 mm. Na suchym jastrychu można kłaść panele laminowane, deski warstwowe lub wykładzinę. Płytki ceramiczne wymagają dodatkowej warstwy płyt cementowych 6 mm klejonych elastycznym klejem do suchych jastrychów, bo gips nie toleruje długotrwałej wilgoci.

Najczęstsze błędy przy styropianie pod suche ogrzewanie podłogowe

Sucha podłogówka jest prostsza w montażu niż tradycyjna, ale nie wybacza błędów wynikających z przeniesienia przyzwyczajeń z systemów mokrych. Brak jastrychu oznacza, że każdy błąd w izolacji, paroizolacji lub rozstawie rur ujawnia się natychmiast, a naprawa wymaga rozebrania całej podłogi. Oto siedem najczęstszych grzechów, które widuję na budowach.

Błąd 1: Brak folii paroizolacyjnej na betonie

Wilgoć resztkowa z betonu (nawet po kilku miesiącach schnięcia) przenika przez styropian i skrapla się pod blachami aluminiowymi, tworząc punkt rosy. Efekt: czarne plamy na styropianie, korozja blach, pleśń pod panelami. Rozwiązanie: folia PE 0,2 mm z wywinięciem na ścianę do wysokości dylatacji obwodowej.

Błąd 2: Zbyt mała dylatacja obwodowa

Przy suchym jastrychu gipsowo-włóknowym dylatacja musi wynosić 8-10 mm, bo materiał pracuje inaczej niż beton. Brak szczeliny powoduje naprężenia, trzaski przy chodzeniu i pękanie połączeń paneli przy ścianie.

Błąd 3: Układanie rur w jednym kierunku bez pętli ślimakowej

Rury prowadzone meandrowo (zygzak) dają różnicę temperatury między zasilaniem a powrotem rzędu 5-7°C w dużych pomieszczeniach. Pętla ślimakowa (koncentryczna) ogranicza różnicę do 2-3°C i zapewnia równomierne grzanie.

Błąd 4: Styropian bez rowków układany „na płasko" z rurami mocowanymi klipsami

System klipsowy wymaga wylewki, bo klipsy nie utrzymują rur sztywno na suchym styropianie. Rura odkształca się pod wpływem temperatury i unosi się, tworząc nierówności pod panelami. Rozwiązanie: stosować wyłącznie systemy z fabrycznymi rowkami w płytach styropianowych lub aluminiowych.

Błąd 5: Oszczędzanie na grubości w budynkach z lat 70. i 80.

Stropy w starszym budownictwie mają U rzędu 0,8-1,2 W/(m²·K), więc 8 cm styropianu dramatycznie obniża koszty ogrzewania. Zmniejszenie warstwy do 5 cm „żeby nie podnosić podłogi" oznacza straty 30-40% ciepła w dół.

Błąd 6: Brak próby ciśnieniowej przed zamknięciem podłogi

Rury PE-Xa i PE-RT II testuje się ciśnieniem 6 bar przez 24 godziny. Bez próby nawet drobne uszkodzenie mechaniczne ujawnia się po miesiącach, gdy podłoga jest już gotowa. Naprawa wymaga kucia.

Błąd 7: Mieszanie systemów różnych producentów

Płyty z rowkami jednego systemu mają inny rozstaw niż rury drugiego. Rezultat: rura nie wchodzi w rowki na całej długości, trzeba ją wciskać siłą, co deformuje przekrój i zmniejsza przepływ. Rozwiązanie: trzymać się jednego kompletnego systemu od jednego dostawcy.

Nigdy nie włączaj ogrzewania podłogowego przed wylaniem wylewki lub ułożeniem suchego jastrychu. Rury bez odbioru ciepła osiągają temperaturę 70-80°C i trwale uszkadzają styropian grafitowy (zaczyna się kurczyć i żółknąć).

Szybki dobór styropianu do pomieszczenia

Sucha podłogówka na styropianie działa najlepiej, gdy lambda izolacji nie przekracza 0,036 W/(m·K), grubość odpowiada wymaganiom WT 2021 dla danej przegrody, a każda warstwa leży na suchym i równym podłożu. W pokoju nad nieogrzewaną piwnicą warto dołożyć 2-3 cm grafitu zamiast białego EPS, bo koszt różnicy zwraca się w ciągu 3-4 sezonów grzewczych przez niższe rachunki. W garażu i pod ciężkie sprzęty biały EPS 150 lub 200 jest rozsądniejszy niż droższy grafit, bo tam liczy się wytrzymałość, a nie lambda.

Przed zakupem oblicz dokładne zapotrzebowanie: pomnóż powierzchnię podłogi przez grubość warstwy (np. 20 m² × 0,12 m = 2,4 m³). Dodaj 5% na docinki i straty przy mijance. Jedna paczka styropianu ma zwykle 0,3 m³, więc w tym przykładzie potrzeba 8 paczek.

Jeśli planujesz suche ogrzewanie podłogowe na styropianie, zacznij od ustalenia wymaganego współczynnika U dla danej przegrody i dostępnej wysokości pomieszczenia. Te dwie liczby determinują typ i grubość izolacji, a wybór systemu rur i blach dopasowuje się do reszty. Dobrze dobrany styropian do suchego ogrzewania podłogowego to taki, który mieści się w normie, mieści się w pomieszczeniu i mieści się w budżecie, jednocześnie wytrzymując obciążenia użytkowe przez następne 30-50 lat.

Źródła danych i norm: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm., WT 2021), PN-EN 13163 Wyroby do izolacji cieplnej w budownictwie. Wyroby ze styropianu (EPS) produkowane fabrycznie. Specyfikacja, PN-EN ISO 14683 Mostki cieplne w budynkach. Strumień cieplny i temperatura powierzchni. Szczegółowe obliczenia, PN-EN 13813 Podkłady podłogowe oraz materiały do ich wykonania. Materiały. Właściwości i wymagania, producent systemu suchej podłogówki (instrukcja montażu).
