Wylewka na płycie fundamentowej, beton i warstwy

W skrócie: Płyta fundamentowa to żelbetowa płyta o grubości zwykle 12-20 cm, zbrojona górą i dołem, na zagęszczonej podsypce i izolacji z XPS. Najczęściej stosuje się beton B25 (C20/25), a pod płytę układa się folię PE min. 0,3 mm z zakładami co najmniej 20 cm.

• Z jakich warstw składa się płyta fundamentowa pod wylewkę?
• Jak przygotować podłoże pod wylewkę fundamentową?
• Jaki beton na płytę fundamentową: B25 czy inna klasa?
• Jak zbroić płytę fundamentową?
• Jak wylewać beton na płytę fundamentową krok po kroku?
• Ile schnie wylewka na płycie fundamentowej?
• Jak pogoda wpływa na betonowanie płyty fundamentowej?
• Czy na płycie fundamentowej trzeba robić dodatkową wylewkę?
• Czy ogrzewanie podłogowe w płycie fundamentowej to dobre rozwiązanie?
• Najczęstsze błędy przy wylewce na płycie fundamentowej
• Ile kosztuje betonowanie płyty fundamentowej?
• Lista kontrolna przed betonowaniem płyty

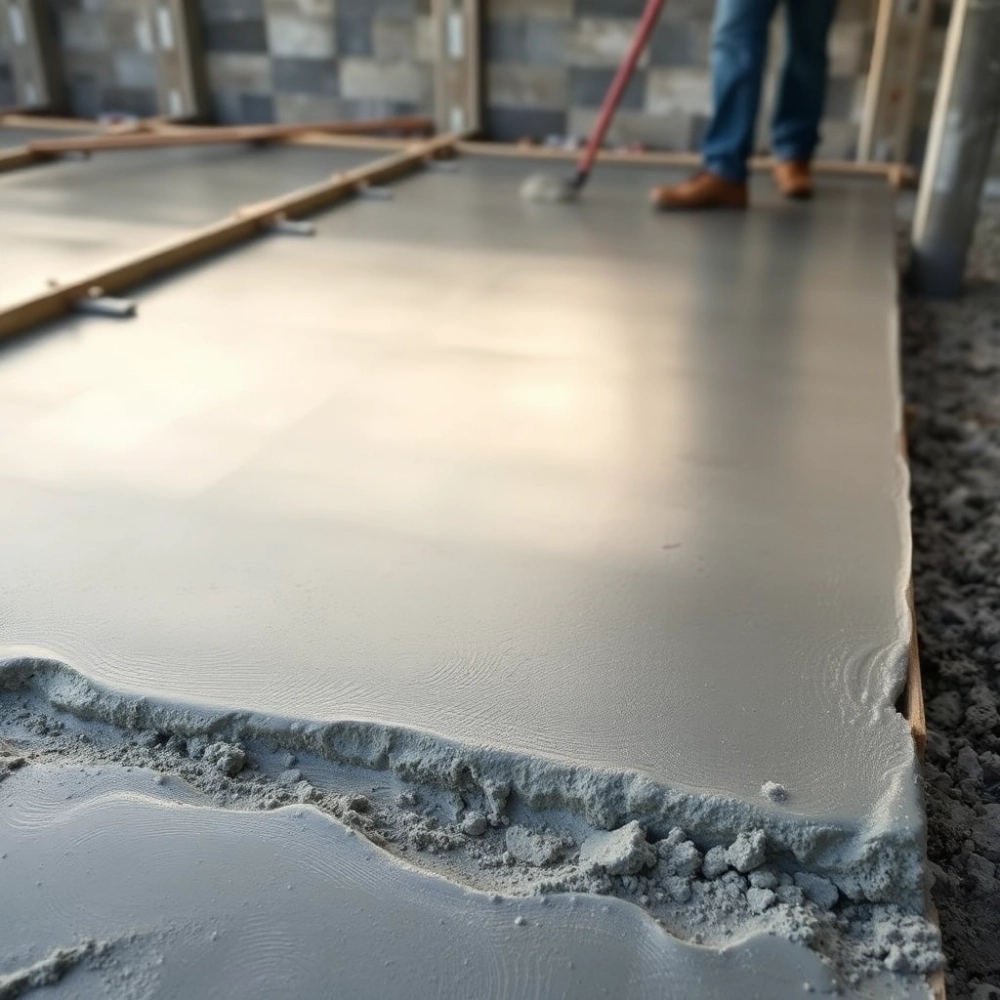

Wylewka na płycie fundamentowej to betonowanie żelbetowej płyty o grubości zwykle 12-20 cm, zbrojonej górą i dołem, która leży na zagęszczonej podsypce i warstwie ocieplenia. Takie wartości podaje przekrój płyty fundamentowej MG Projekt. Najczęściej stosuje się beton B25 (dziś oznaczany C20/25), o ile konstruktor nie przewidział innej klasy. Dobrze zatarta płyta jest od razu podłogą parteru, a cienką wylewkę samopoziomującą dodaje się tylko przy nierównej powierzchni albo gdy ogrzewanie podłogowe ma powstać na płycie.

Płytę wybiera się głównie na gruntach słabo nośnych, przy skomplikowanych rzutach i w domach energooszczędnych. Grubość, klasę betonu i zbrojenie zawsze ustala projekt, a nie ekipa na budowie.

Z jakich warstw składa się płyta fundamentowa pod wylewkę?

Typowa płyta fundamentowa ma od dołu: zagęszczoną podbudowę z kruszywa, 15-30 cm piasku lub pospółki, 15-30 cm izolacji termicznej, żelbetową płytę nośną i posadzkę. Taki układ, z dopuszczalną wylewką samopoziomującą jako warstwą wierzchnią, opisuje też poradnik o projektowaniu, zbrojeniu i ociepleniu płyty.

Według MG Projekt płytę posadawia się płycej niż ławy, w przedziale od ok. 50 do 80-140 cm poniżej terenu, przy czym w Polsce przyjmuje się minimum 50 cm. Przed betonowaniem trzeba rozplanować wszystkie przyłącza: gaz, wodę i kanalizację, a czasem także instalację grzewczą. Po wylaniu płyty ich położenia nie da się już zmienić.

Jaka jest minimalna grubość płyty fundamentowej?

Nie ma jednej minimalnej grubości dla każdego domu: w domach jednorodzinnych płyta ma zwykle 12-20 cm, a przy rurach grzewczych zatopionych w płycie spotyka się ok. 20-25 cm. Ostateczną grubość, rozstaw prętów i dodatkowe zbrojenie pod ścianami nośnymi czy kominem wyznacza konstruktor na podstawie obciążeń i badań gruntu. Nie zmniejszaj grubości na własną rękę, żeby zaoszczędzić na betonie.

Jak przygotować podłoże pod wylewkę fundamentową?

Podłoże przygotowuje się przez zdjęcie humusu, wymianę gruntu nienośnego, wysypanie podsypki i jej mechaniczne zagęszczenie warstwami. Opis etapów budowy płyty fundamentowej PARATi dodaje drenaż na dnie wykopu, studzienki rewizyjne w narożach i systemowe elementy brzegowe w kształcie litery L, które jednocześnie ocieplają krawędź płyty i pełnią rolę szalunku.

Wykop musi być wolny od korzeni, resztek organicznych i dużych kamieni. Zagęszczoną podsypkę poziomuje się łatą i poziomicą albo niwelatorem, bo nawet niewielkie górki i dołki utrudniają później równomierne ułożenie izolacji, zbrojenia i betonu.

Na podsypce lub chudym betonie układa się folię polietylenową, zwykle o grubości co najmniej 0,3 mm, z zakładami minimum 20 cm, sklejonymi taśmą lub zgrzanymi. Każde przebicie od narzędzi czy kamieni trzeba od razu zakleić, bo nieszczelna warstwa przepuszcza wilgoć z gruntu.

Następnie układa się płyty XPS, najlepiej z frezem na pióro i wpust, który ogranicza szczeliny. Pęknięcia i ukruszenia wypełnia się pianką montażową. Płyty muszą mieć wytrzymałość na ściskanie dobraną do obciążenia, często stosuje się XPS o wytrzymałości co najmniej 200 kPa; zbyt miękka izolacja odkształci się pod ciężarem betonu i zbrojenia. Czy na izolację kłaść jeszcze jedną folię, wyjaśniamy w tekście o tym, czy dawać folię na styropian pod wylewkę.

Jakie kruszywo na podsypkę pod płytę fundamentową?

Pod płytę stosuje się niepłukany piasek lub pospółkę oraz kliniec albo tłuczeń kamienny, zagęszczane warstwami. Piasek niepłukany zawiera drobną frakcję, więc po zagęszczeniu tworzy zwartą warstwę; nie może zawierać gliny ani zanieczyszczeń organicznych.

• Pospółka: mieszanina piasku i żwiru o ziarnie nie większym niż ok. 15 mm.
• Kliniec lub tłuczeń: działa drenująco i ogranicza kapilarne podciąganie wody; często spotyka się frakcje 4-16 mm lub 8-31,5 mm, a im drobniejsza frakcja, tym łatwiej ją dobrze zagęścić.
• Grubość warstwy piasku lub pospółki: zwykle 15-30 cm, zagęszczanie zagęszczarką płytową.
• Geowłóknina: przy wilgotnych i słabych gruntach oddziela kruszywo od gruntu rodzimego i zapobiega mieszaniu się warstw.

Czy płyta fundamentowa na glinie jest możliwa?

Tak, płytę można wykonać na glinie, ale nie bezpośrednio na niej: glinę lub ił pod humusem przykrywa się podbudową z zagęszczonego żwiru, piasku lub tłucznia. Na piaskach, czyli gruntach niewysadzinowych, według Domowych Klimatów zwykle wystarcza usunięcie humusu. Grubość wymiany gruntu i potrzebę drenażu określa projektant na podstawie badań geotechnicznych. Na gruncie podmokłym o powodzeniu decyduje staranna izolacja przeciwwilgociowa.

Jaki beton na płytę fundamentową: B25 czy inna klasa?

Na płytę fundamentową domu jednorodzinnego zwykle zamawia się beton B25, czyli C20/25 według obecnego oznaczenia, chyba że projekt wymaga wyższej klasy. W realizacji opisanej przez Sander System przy ciepłej płycie fundamentowej był to właśnie B25, a zużycie wyniosło 90 m³ z 9 betonowozów, czyli ok. 210 t.

Liczba 25 oznacza wytrzymałość na ściskanie ok. 25 MPa, badaną na próbkach po 28 dniach dojrzewania. Dla płyty liczą się też urabialność, mrozoodporność i wodoszczelność, które deklaruje betoniarnia. Przy wysokim poziomie wód gruntowych, agresywnym gruncie lub dużych obciążeniach projektant może zalecić B30 lub B35.

Pod lekkie domki drewniane i altany poradnik o fundamentach pod domek drewniany uznaje B20 za uniwersalny wybór. Dla domu murowanego nie zastępuj klasy z projektu słabszą: najlepszy beton też nie pomoże, jeśli zostanie źle ułożony lub nie będzie pielęgnowany.

Jak zbroić płytę fundamentową?

Płytę zbroi się dwiema siatkami, dolną i górną, ułożonymi na dystansach tak, żeby beton otulił stal ze wszystkich stron. Poradnik wylewanie płyty fundamentowej krok po kroku zaleca układanie zbrojenia według projektu, z zachowaniem odstępów i bez kontaktu z gruntem.

• Dystanse (tzw. żabki) utrzymują siatki na właściwej wysokości i zapewniają otulinę, która chroni stal przed korozją.
• Średnicę prętów, oczka siatki i długość zakładów określa projekt; w domach jednorodzinnych często spotyka się pręty 8-10 mm łączone w siatki lub siatki zgrzewane.
• Pod ścianami nośnymi, pod kominem i wokół otworów technicznych stosuje się dodatkowe zbrojenie.
• Pręty łączy się drutem wiązałkowym lub zgrzewa, bez dużych przerw między arkuszami.
• Stal powinna mieć certyfikaty, a zbrojenie, przepusty instalacyjne i uziom (jeśli jest w projekcie) sprawdza kierownik budowy przed betonowaniem.

Jak wylewać beton na płytę fundamentową krok po kroku?

Beton wylewa się w sposób ciągły z pompy, od narożników i krawędzi do środka, od razu zagęszczając go wibratorem wgłębnym i kontrolując wysokość niwelatorem. Przerwy w dostawach grożą zimnymi spoinami, czyli osłabionymi stykami betonu związanego ze świeżym.

1. Odbierz zbrojenie, izolację, elementy brzegowe i przepusty; sprawdź ciągłość folii.
2. Zaplanuj dostawy tak, żeby betonowozy przyjeżdżały bez przestojów, i przygotuj dojazd do pompy.
3. Zacznij od narożników i brzegów, przesuwając się do środka; beton układaj warstwami.
4. Każdą warstwę od razu zagęszczaj wibratorem: usuwa on powietrze i pozwala betonowi wejść pod pręty, tak żeby otulił całe zbrojenie.
5. Kontroluj wysokość niwelatorem laserowym, ściągaj beton łatą i zacieraj powierzchnię; przy domu prefabrykowanym płyta musi być równa na całej powierzchni.
6. Zaraz po zatarciu rozpocznij pielęgnację: polewanie wodą lub przykrycie folią.

Pompa do betonu przy wylewce fundamentowej

Przy płycie domu pompa jest standardem: betonowóz (tzw. gruszka) dowozi mieszankę, a pompa z przegubowym wysięgnikiem rozprowadza ją po całej płycie bez ręcznego transportu. Przy dużej objętości betonu pozwala utrzymać ciągłość betonowania i równomiernie wypełnić przestrzeń między prętami.

Oprócz pomp z wysięgnikiem stosuje się pompy stacjonarne z rurociągiem, przydatne na trudno dostępnych działkach. Pompa potrzebuje stabilnego, utwardzonego stanowiska i dojazdu dla betonowozów. Operator musi mieć uprawnienia i doświadczenie: kieruje strumień tak, żeby nie wypłukiwać kruszywa i nie przesuwać zbrojenia. Nikt nie powinien stać pod wysięgnikiem, a samodzielna obsługa pompy bez przeszkolenia grozi wypadkiem i uszkodzeniem konstrukcji.

Ile schnie wylewka na płycie fundamentowej?

Beton płyty osiąga wytrzymałość klasową po ok. 28 dniach, a Sander System podaje, że ciepła płyta fundamentowa dochodzi do właściwości konstrukcyjnych w około miesiąc. Lżejsze prace można zaczynać wcześniej, ale termin obciążenia ścianami i stropem zatwierdza kierownik budowy lub konstruktor.

Beton nie tyle wysycha, co wiąże: cement reaguje z wodą (hydratacja), więc woda musi pozostać w mieszance przez pierwsze dni. Tempo zależy od temperatury, wilgotności, składu mieszanki i grubości płyty. Poniższe wartości są orientacyjne dla ok. 20°C; w chłodzie wszystko trwa dłużej.

Najważniejsze są pierwsze 2 doby: temperatura wewnątrz betonu jest wtedy najwyższa, więc płytę polewa się wodą, żeby spowolnić odparowanie. Bez tego wylewka może popękać. Zamiast polewania można użyć folii, mokrych mat lub preparatów pielęgnacyjnych.

Po jakim czasie można chodzić po płycie fundamentowej?

Po płycie można ostrożnie wejść, gdy powierzchnia stwardniała na tyle, że nie zostają na niej ślady butów; przy ciepłej pogodzie to zwykle kwestia doby, w chłodzie dłużej. Przez pierwsze 2 doby wchodzi się tylko w celu pielęgnacji. Składowanie palet z bloczkami i murowanie zaczyna się po kilku dniach, orientacyjnie po tygodniu, za zgodą kierownika budowy.

Jak pogoda wpływa na betonowanie płyty fundamentowej?

Najbardziej szkodzą mróz oraz upał z wiatrem: mróz zatrzymuje wiązanie, a upał i wiatr odparowują wodę z powierzchni i powodują rysy skurczowe. Deszcz jest mniejszym problemem, jeśli powierzchnia jest osłonięta.

• Chłód: już poniżej ok. +5°C hydratacja wyraźnie zwalnia. Sander System wskazuje, że nie należy betonować poniżej -5°C i trzeba pilnować temperatur nocnych, bo wylewkę trzeba wtedy dodatkowo chronić przed wychłodzeniem. W chłodne dni stosuje się domieszki przeciwmrozowe, podgrzaną mieszankę i osłony, co podnosi koszt i ryzyko błędów.
• Upał i słońce: betonuj wcześnie rano lub późnym popołudniem, po zatarciu często polewaj płytę i przykrywaj ją folią.
• Deszcz: według Sander System intensywne opady nie szkodzą wylewce tak jak temperatura, ale ulewa na świeżej, niezwiązanej powierzchni może wypłukać zaczyn cementowy i osłabić wierzchnią warstwę. Przy zapowiedzi deszczu przygotuj plandeki, a w trakcie ulewy lub gradu nie zaczynaj betonowania.

Czy na płycie fundamentowej trzeba robić dodatkową wylewkę?

Nie zawsze: równo zatartą płytę można wykończyć bezpośrednio, a wylewkę samopoziomującą robi się, gdy płyta ma nierówności albo gdy ogrzewanie podłogowe będzie układane na niej. MG Projekt podkreśla, że dobrze wybetonowana i równa płyta jest gotowa do klejenia posadzki, bez osobnej podłogi na gruncie.

W dyskusji inwestorów w grupie o płytach fundamentowych powtarzają się dwa wnioski. Płytę z rurami grzewczymi trzeba zatrzeć bardzo precyzyjnie, bo na nią idzie już tylko podkład lub klej i okładzina. Przy wielu wystających przepustach i prętach ekipie trudno uzyskać idealną równość, a betonowanie przy mrozie może uszkodzić powierzchnię, więc część osób od początku planuje samopoziom.

• Płyta z rurami grzewczymi w środku: płyta, ewentualnie cienki samopoziom, klej lub podkład, posadzka.
• Płyta bez ogrzewania w środku: płyta, ocieplenie, wylewka z rurami grzewczymi, posadzka.
• Płyta pod podłogę bez ogrzewania: płyta, samopoziom przy nierównościach, posadzka.

Taką warstwę trzeba wysuszyć przed montażem podłogi; terminy opisujemy w tekście o tym, ile schnie wylewka pod panele winylowe.

Czy ogrzewanie podłogowe w płycie fundamentowej to dobre rozwiązanie?

Zwykle lepszym wyborem jest ogrzewanie podłogowe ułożone na płycie, w osobnej wylewce, niż rury zatopione w samej płycie. Tak ocenia to analiza ogrzewania podłogowego w płycie fundamentowej: rury między siatkami łatwo uszkodzić przy chodzeniu i wibrowaniu betonu, a naprawa wymaga kucia elementu konstrukcyjnego.

Ten sam materiał wskazuje, że wariant w płycie nie jest tańszy: pod płytę grzewczą daje się ok. 20 cm drogiego XPS, a w wariancie tradycyjnym wystarcza ok. 10 cm XPS plus 10-15 cm tańszego styropianu i ok. 7 cm wylewki z rurami. Każde uruchomienie ogrzewania oznacza też nagrzewanie płyty grubości ok. 25 cm. Z kolei tekst Inveco Domy o ogrzewaniu w płycie i na płycie zwraca uwagę na dużą bezwładność 20-centymetrowej warstwy betonu i brak osobnego sterowania temperaturą w pomieszczeniach.

Zaletą płyty grzewczej jest brak osobnego styropianu i posadzki cementowej oraz możliwość uruchomienia ogrzewania jeszcze w trakcie budowy, co przyspiesza schnięcie tynków. Podobna bezwładność utrudnia chłodzenie domu latem pompą ciepła. Jeśli wybierasz ten wariant, instalacja musi być zaprojektowana razem z konstrukcją, a rury podczas betonowania powinny być pod ciśnieniem próbnym. Parametry pracy instalacji opisujemy w tekście o tym, jaka temperatura wody na ogrzewanie podłogowe.

Najczęstsze błędy przy wylewce na płycie fundamentowej

Większość usterek płyty wynika z pośpiechu przed betonowaniem i zaniedbanej pielęgnacji, a nie z samego betonu. Najczęściej powtarzają się:

• nierozplanowane przyłącza i przepusty, których po betonowaniu nie da się przesunąć,
• słabo zagęszczona podsypka lub glina pozostawiona bezpośrednio pod płytą,
• dziurawa folia i szczeliny w XPS niewypełnione pianką,
• zbrojenie leżące na izolacji bez dystansów, czyli bez otuliny,
• przerwy w dostawach betonu i zimne spoiny,
• brak wibrowania, a w efekcie pustki pod prętami,
• brak polewania lub przykrycia w pierwszych 2 dobach, co kończy się rysami,
• betonowanie przy mrozie bez domieszek i osłon,
• obciążenie płyty ścianami przed decyzją kierownika budowy.

Ile kosztuje betonowanie płyty fundamentowej?

Koszt zależy głównie od objętości betonu (powierzchnia razy grubość płyty), klasy betonu, najmu pompy, ilości stali i grubości XPS. Ceny materiałów i robocizny różnią się między regionami i sezonami, więc wiarygodną kwotę daje tylko wycena ekipy i betoniarni dla konkretnego projektu.

Objętość i koszt samego betonu dla własnych wymiarów płyty i ceny z betoniarni policzysz w kalkulatorze pod artykułem. Stawki ekip opisujemy w tekście o tym, ile wynosi wylewka betonowa: cena robocizny. Pamiętaj, że rury grzewcze w płycie nie obniżają kosztu w porównaniu z ogrzewaniem na płycie.

Lista kontrolna przed betonowaniem płyty

Przed zamówieniem betonu sprawdź, czy każdy punkt jest odhaczony:

• projekt z grubością płyty, klasą betonu i rysunkiem zbrojenia,
• humus usunięty, grunt nienośny wymieniony, podsypka zagęszczona i wypoziomowana,
• drenaż i studzienki wykonane, jeśli przewiduje je projekt,
• folia szczelna, XPS bez szczelin, izolacja krawędziowa na miejscu,
• przepusty kanalizacji, wody, prądu i ewentualnie rur grzewczych zgodne z projektem,
• zbrojenie na dystansach, odebrane przez kierownika budowy,
• zamówiony beton w liczbie betonowozów pozwalającej betonować bez przerw,
• pompa z operatorem, dojazd i stabilne stanowisko,
• wibrator, niwelator, łaty, folia i woda do pielęgnacji,
• prognoza pogody bez mrozu w nocy i bez ulewy.
