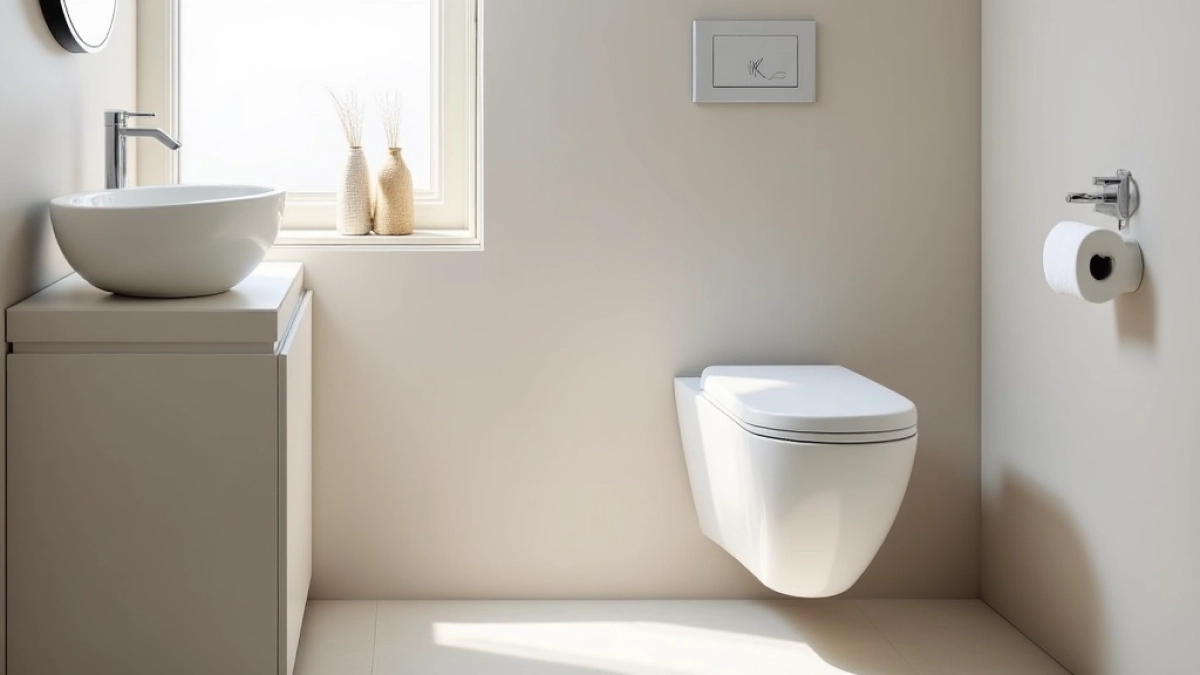

Wymiary Geberitu z muszlą – kompletny poradnik montażowy
Stelaż Geberit Duofix specyfikacja i tabela modeli
Serce zabudowy podtynkowej bije w stalowej ramie, której gabaryty determinują całą geometrię łazienki. Wymiary Geberitu z muszlą trzeba rozpatrywać łącznie, bo sam stelaż bez miski to jedynie połowa układanki. Standardowa wysokość 1120 mm obejmuje nogi z regulacją 0-200 mm od posadzki surowej, szerokość 500 mm pasuje do typowej wnęki, a głębokość zabudowy 240 mm pozwala schować instalację w ścianie kartonowo-gipsowej o grubości dwóch płyt 12,5 mm plus pustka.
- Stelaż Geberit Duofix specyfikacja i tabela modeli
- Muszla WC do Geberita kompatybilne modele i wymiary
- Montaż podtynkowy krok po kroku schemat i odległości
- Akcesoria i detale, które robią różnicę w zabudowie
Każdy model z rodziny różni się nie tylko oznaczeniem, lecz także zakresem kompatybilności z przyciskami spłukującymi oraz nośnością. Geberit Duofix UP320 to konstrukcja bazowa o nośności 400 kg, przystosowana do misek wiszących o rozstawie otworów montażowych 180 lub 230 mm. Wersja UP720 oferuje dodatkowy moduł do podłączenia bidetu, a UP100 jest wariantem Slim do wąskich wnęk.
| Model | Wysokość [mm] | Szerokość [mm] | Głębokość [mm] | Zastosowanie |
|---|---|---|---|---|
| UP320 (Basic) | 1120 | 500 | 240 | Standardowe miski wiszące, przyciski Sigma i Omega |
| UP720 | 1120 | 500 | 240 | Łazienki z bidetem lub umywalką bidetową |
| UP100 Slim | 1120 | 420 | 200 | Wąskie wnęki, ściany działowe 75 mm |
| Duofix Sigma | 1120 | 500 | 120 | Głębokość zabudowy zredukowana do 12 cm |
| Duofix Omega | 980 | 500 | 240 | Niskie sufity, zabudowy pod schodami |
Tolerancja montażowa wynosi ±5 mm w każdej osi, co wynika z technologii spawanej ramy i luzów na śrubach regulacyjnych. Stelaż podtynkowy WC wymiary montażowe uwzględnia również wysokość kolana odpływu, która w wariancie Sigma 12 cm głębokość wynosi dokładnie 230 mm od podłogi, licząc od osi rury kanalizacyjnej DN 110.
Norma PN-EN 997 określa wymiar strefy WC na minimum 90 × 120 cm, a Eurocode 3 (PN-EN 1993) definiuje dopuszczalne obciążenie ramy stalowej przy cyklicznym użytkowaniu. Te zapisy warto mieć pod ręką przy odbiorze technicznym, bo inspektor nadzoru budowlanego ma prawo żądać protokołu z próby szczelności zbiornika.
Geberit Duofix wysokość montażu liczona od osi przyłącza kanalizacyjnego do posadzki wykończonej powinna mieścić się w przedziale 220-250 mm. Niższe osadzenie powoduje konieczność stosowania kolan kompensacyjnych, wyższe utrudnia potem dobór deski sedesowej.
Muszla WC do Geberita kompatybilne modele i wymiary
Miska wisząca to element widoczny, ale jej geometria musi pokrywać się z rozstawem śrub montażowych stelaża. Wymiary Geberitu z muszlą tworzą parę techniczną, w której każdy milimetr ma znaczenie dla szczelności połączenia i komfortu siedzenia.
Model Lavita Rimless wyróżnia się systemem spłukiwania bezkołnierzowego, co redukuje osadzanie się kamienia i ułatwia czyszczenie. Jego gabaryty to 535 mm długości, 370 mm szerokości i 345 mm wysokości z deską. Rozstaw otworów montażowych wynosi standardowo 180 mm, a odległość osi odpływu od ściany to 230 mm, co idealnie współgra ze stelażem UP320.
Producenci tureccy i polscy oferują miski o zbliżonych parametrach, ale różnią się promieniem zaokrąglenia krawędzi. Koło Modo ma wymiary 540 × 365 × 400 mm i jest o 5 mm węższe od Lavity, przez co lepiej sprawdza się w łazienkach z wanną narożną. Cersanit Crea to propozycja budżetowa o wymiarach 530 × 360 × 390 mm, kompatybilna z UP320 po zastosowaniu adaptera M12.
- Minimalna odległość miski od ściany bocznej: 20 cm (norma PN-EN 997)
- Wolna przestrzeń przed miską: minimum 60 cm
- Wysokość górnej krawędzi deski od posadzki: 40-42 cm dla dorosłych, 38-40 cm dla dzieci
- Odległość osi odpływu od ściany zabudowanej: 230 mm ±5 mm
Montaż miski z rozstawem otworów 230 mm na stelażu przygotowanym pod 180 mm wymaga wymiany szpilek montażowych. Próba dosunięcia miski siłą kończy się pęknięciem ceramiki w strefie naprężeń wokół otworu.
Deska sedesowa powinna wystawać poza obrys miski nie więcej niż 15 mm z przodu i 5 mm z tyłu. Zbyt duży nawis powoduje przenoszenie obciążenia na krawędź ceramiki, co przy wadze użytkownika powyżej 100 kg grozi odłamaniem uszu montażowych.
Montaż podtynkowy krok po kroku schemat i odległości
Instalacja podtynkowa wymaga precyzji, bo każdy błąd pomiarowy ujawnia się dopiero po zabudowie płytami gipsowo-kartonowymi. Wymiary Geberitu z muszlą weryfikuje się na sucho, jeszcze przed przykręceniem ramy do profili CW 50 lub CW 75.
Pierwszy krok to wyznaczenie osi przyłącza kanalizacyjnego, która powinna znajdować się 230 mm od ściany zabudowanej. Odpływ montuje się 23 cm od podłogi surowej, licząc od osi rury DN 110. Spadek poziomego odcinka kanalizacyjnego wynosi minimum 2%, czyli 2 cm na metr bieżący rury.
Regulacja wysokości nóg odbywa się za pomocą klucza płaskiego 13 mm, a każda noga ma niezależny zakres 0-200 mm. Po ustawieniu ramy sprawdza się pion i poziom laserem krzyżowym. Dopuszczalne odchylenie od pionu wynosi 1 mm na metr wysokości stelaża.
Przed przykręceniem płyt g-k warto zrobić zdjęcie z otwartą śrubunką przyłącza wody i odpływu. Za pięć lat, gdy będzie trzeba wymienić zawór napełniający, ta fotografia zaoszczędzi godziny szukania rewizji.
Checklista przed montażem obejmuje: poziomicę laserową, klucz dynamometryczny 8-40 Nm, wiertarkę z wiertłem 10 mm do betonu, kołki rozporowe M10 oraz uszczelkę wargową do rury odpływowej. Brak choćby jednego elementu wydłuża robotę o kilkadziesiąt minut.
Próba szczelności trwa 15 minut przy ciśnieniu 10 barów, a wynik wpisuje się do dziennika budowy. Jeśli ciśnienie spadnie o więcej niż 0,2 bar, szuka się nieszczelności w złączce zbiornika lub zaworze napełniającym.
Typowy błąd to montaż stelaża w łazience o wysokości sufitu poniżej 230 cm bez sprawdzenia, czy odkręcona klapa rewizyjna zbiornika zmieści się między ramą a sufitem. Klapa ma 380 × 300 mm i wymaga swobodnego dostępu od góry.
Akcesoria i detale, które robią różnicę w zabudowie
Stelaż bez osprzętu to dopiero połowa sukcesu, bo komfort akustyczny i szczelność decydują o codziennym zadowoleniu z łazienki. Wymiary Geberitu z muszlą uzupełnia się matą wygłuszającą, wspornikami dystansowymi i odpowiednim przyciskiem spłukującym.
Mata wygłuszająca o wymiarach 1180 × 520 × 5 mm redukuje hałas spłukiwania o około 50%, mierzonego w odległości 1 m od miski. Składa się z warstwy bitumicznej i pianki PE o zamkniętych komórkach, co tłumi drgania przenoszone przez ramę stalową na ścianę.
Wsporniki dystansowe mają zakres 0-80 mm ze skokiem co 5 mm, co pozwala ustawić stelaż w osi nawet przy krzywej ścianie. Każdy wspornik przenosi obciążenie do 200 kg, a ich montaż zajmuje dwie minuty na nóżkę.
- Spłuczka UP 6/3 l, wymiary zbiornika 380 × 300 × 140 mm
- Przycisk Sigma 01: 246 × 164 mm, tworzywo ABS
- Przycisk Sigma 30: 246 × 164 mm, szkło lub metal szczotkowany
- Rura odpływowa DN 90 o długości 350 mm z uszczelką wargową
- Zawór napełniający typ 380, ciśnienie robocze 0,5-10 bar
Przyciski z serii Sigma i Omega różnią się nie tylko estetyką, lecz także kompatybilnością z ramką montażową. Sigma 12 cm głębokość zabudowy wymaga przycisku o grubości nie większej niż 15 mm, inaczej rama będzie odstawała od płyty g-k.
Stelaż Basic
Wysokość 1120 mm, szerokość 500 mm, głębokość 240 mm. Pasuje do 90% łazienek w blokach z wielkiej płyty.
Stelaż Slim
Głębokość zabudowy 120 mm. Rozwiązanie do kabiny WC lub łazienki z drzwiami przesuwnymi.
W łazience o powierzchni 2,5 m² optymalny układ wymaga odległości 60 cm przed miską, 20 cm z boku i 40 cm za ścianą zabudowaną. Stelaż zajmuje wówczas 0,6 m², a wolna przestrzeń komunikacyjna wynosi 1,4 m², co wystarcza na wannę 150 × 70 cm i umywalkę 50 cm.

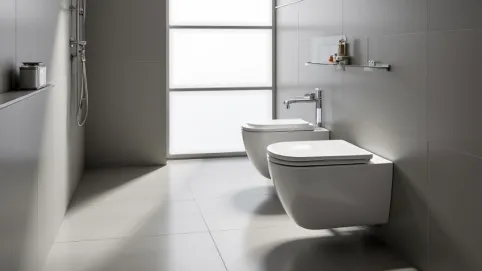

Przy łazience 4 m² można pozwolić sobie na stelaż z bidetem UP720, który wymaga dodatkowego przyłącza wody ciepłej i odpływu DN 32. Rozstaw otworów montażowych bidetu to 180 mm, identyczny jak miski, co ułatwia późniejszą wymianę osprzętu.
Kalkulator głębokości zabudowy działa prosto: grubość płyty g-k (2 × 12,5 mm = 25 mm) plus pustka na rurę (50 mm) plus głębokość stelaża (120-240 mm) plus ewentualna mata wygłuszająca (5 mm). Wynik mieści się w przedziale 200-320 mm, co trzeba uwzględnić przy planowaniu wnęki.
Jeśli sufit jest niższy niż 235 cm, warto sprawdzić wariant Omega o wysokości 980 mm. Traci się 14 cm zabudowy, ale zyskuje pewność, że klapa rewizyjna spłuczki zmieści się bez kolizji z sufitem podwieszanym.
Ostatni etap to montaż przycisku spłukującego i regulacja objętości spłukiwania. Zawór spustowy ustawia się na 6 l dla spłukiwania pełnego i 3 l dla małego, co daje średnie zużycie wody 4,5 l na cykl, czyli o 30% mniej niż w tradycyjnej misce kompaktowej.
Dane techniczne i wymiary pochodzą z kart katalogowych producenta systemów podtynkowych oraz normy PN-EN 997 (Misy ustępowe z integralnym syfonem) i PN-EN 1993-1-1 (Eurocode 3: Projektowanie konstrukcji stalowych). Dodatkowe informacje o wymiarach strefy WC zaczerpnięto z rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Szczegóły techniczne dotyczące spłuczek podtynkowych opisano w normie PN-EN 14055.
