Wymiary paneli fotowoltaicznych 400W: ile zajmą na dachu?

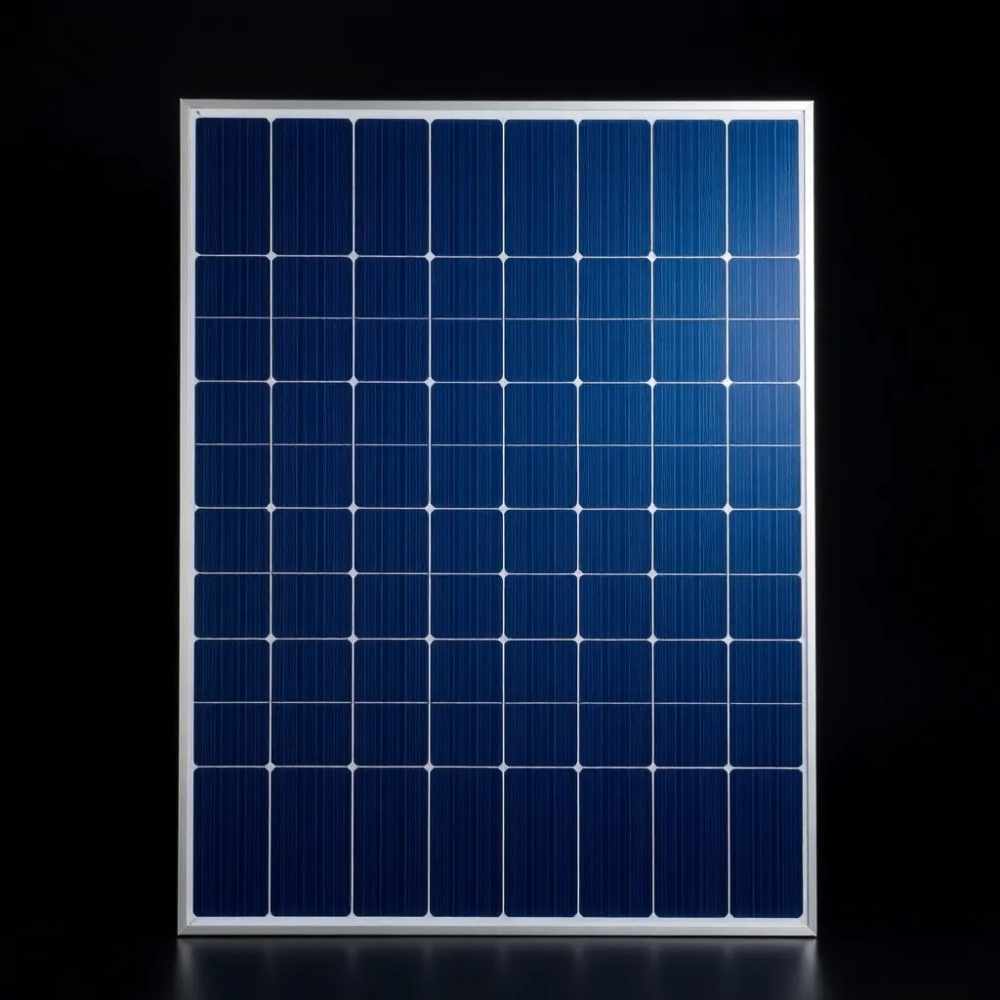

Standardowy panel fotowoltaiczny o mocy 400W mierzy najczęściej około 1,75 m długości i 1,05 m szerokości, przy grubości 3,5-4 cm i wadze 19-21 kg. Na pozór to wąski przedział, ale te kilka centymetrów przesądza o tym, czy na dachu zmieści się cały planowany zestaw, czy zabraknie miejsca na ostatni rząd. Poniżej konkretne wymiary, waga, liczba ogniw, sprawność i gotowe wzory na rozstaw paneli na połaci.
- Wymiary paneli 400W a ich moc i sprawność
- Rozmieszczenie paneli 400W na dachu odstępy i kąt nachylenia
- Wymiary paneli fotowoltaicznych 400W a dobór do połaci dachu
- FAQ krótkie odpowiedzi
- Trzy kroki przed zakupem paneli
Wymiary paneli 400W a ich moc i sprawność
Wymiary paneli fotowoltaicznych 400W wynikają wprost z fizyki ogniwa krzemowego. Pojedyncze ogniwo monokrystaliczne ma około 15,6 × 15,6 cm i produkuje około 5-6 W. Żeby uzyskać 400W, trzeba połączyć ich zwykle 120 lub 144 sztuki w matrycę, a następnie pociąć na pół (technologia half-cut). Stąd właśnie bierze się typowy prostokąt: sześć rzędów po dwadzieścia ciętych ogniw daje format zbliżony do 1,7-1,8 m × 1,0-1,1 m.
| Moc znamionowa | Długość | Szerokość | Grubość | Waga | Liczba ogniw | Sprawność |
|---|---|---|---|---|---|---|
| 370 W | 1,75 m | 1,00 m | 3,5 cm | 19 kg | 120 half-cut | 19,5% |
| 400 W | 1,75 m | 1,05 m | 3,5 cm | 20 kg | 120 half-cut | 20,5% |
| 450 W | 1,85 m | 1,05 m | 4,0 cm | 21 kg | 120 half-cut | 21,0% |
| 500 W | 2,10 m | 1,05 m | 4,0 cm | 25 kg | 132 half-cut | 21,5% |
| 600 W | 2,40 m | 1,10 m | 4,0 cm | 28 kg | 144 half-cut | 22,0% |
Tablica pokazuje coś, czego same wymiary nie oddają. Różnica 10 cm między panelem 400W a 450W to pozornie nic, ale przy piętnastu sztukach daje już 1,5 m dodatkowej długości montażowej. Na wąskiej połaci o szerokości 5 m potrafi to zdecydować o konieczności rezygnacji z jednego rzędu.
Grubość ramy aluminiowej też rośnie z mocą. Panele 370-400W mają zazwyczaj ramę 30 mm, a 500-600W już 35 mm. To ważne przy montażu na systemach bezszynowych albo na dachach płaskich z ograniczeniem wysokości konstrukcji.
Cena paneli różni się istotnie w zależności od klasy sprawności. Panele standard o sprawności 19-20% kosztują dziś orientacyjnie 350-550 zł/m², natomiast panele premium o sprawności 21-22% sięgają 600-850 zł/m². Różnica 200-300 zł na metrze kwadratowym oznacza, że na instalacji 10 kWp (ok. 50 m²) przepłacamy 10-15 tys. zł za każdy dodatkowy punkt procentowy sprawności.
Rozmieszczenie paneli 400W na dachu odstępy i kąt nachylenia
Samo posiadanie wymiarów paneli 400W to dopiero połowa sukcesu. Równie istotny jest odstęp między rzędami, bo bez niego panele zacieniają się nawzajie zimą, a inwerter traci kilkanaście procent produkcji. Wzór jest prosty: odstęp ≈ wysokość panelu × 1,5. Przy kącie 35° i panelu 1,75 m daje to minimalny rozstaw 1,0-1,1 m.
Kąt nachylenia a odstęp rzędów
Im bardziej stromy dach, tym cień rzucany przez panel jest dłuższy. Dla kąta 30° odstęp minimalny to około 0,9 m, dla 35° już 1,0 m, a dla 45° nawet 1,2 m. Na dachu płaskim (10-15°) wystarczy 0,6-0,7 m, ale wtedy panele mocuje się w konstrukcjach balastowych, które same zajmują dodatkowe 20-30 cm przestrzeni.
Panele montuje się najczęściej pionowo, dłuższym bokiem prostopadle do okapu. Taki układ sprawdza się lepiej niż poziomy z trzech powodów. Po pierwsze, śnieg zsuwa się łatwiej, bo nie zalega na krawędzi. Po drugie, deszcz spłukuje brud z większej powierzchni jednocześnie. Po trzecie, woda nie stoi w rowkach ramy, tylko spływa bokami.
Orientacja połaci a strata produkcji
Połać skierowana dokładnie na południe to 100% produkcji referencyjnej. Odchylenie o 45° na wschód lub zachód kosztuje około 5%, a skrajna wschodnia lub zachodnia ekspozycja już 15%. Dach wschodni-zachodni z dwoma spadami daje łącznie 85-90% potencjału, ale za to zajmuje dwie niezależne połacie, co często podwaja liczbę miejsc montażowych.
| Orientacja | Produkcja względna | Komentarz |
|---|---|---|
| S (południe) | 100% | Optimum dla Polski |
| SE / SW | 95% | Strata pomijalna |
| E / W | 85% | Wymaga więcej paneli |
| N (północ) | 55-65% | Nieopłacalna dla 400W+ |
Na dachu zacienionym częściowo przez komin, lukarnę albo drzewo warto sprawdzić rozkład zacienienia w grudniu o godz. 12. To najgorszy moment w roku. Jeśli cień kominowy pokrywa wtedy więcej niż 15% powierzchni panelu, spadek produkcji sięgnie 25-30%, bo zacienione obwody w technologii half-cut omijają jedną sekcję na sześć, ale dioda bypass przełącza cały moduł.
Wymiary paneli fotowoltaicznych 400W a dobór do połaci dachu
Dobór paneli zaczyna się od pomiaru połaci, a nie od katalogu producenta. Trzeba zmierzyć szerokość i wysokość użytecznej powierzchni (po odjęciu 50 cm od krawędzi, kominów i okien dachowych), a dopiero potem sprawdzić, ile paneli się zmieści. Wzór na minimalną powierzchnię dachu wygląda tak:
Minimalna powierzchnia = liczba paneli × (długość + odstęp) × szerokość
Dla instalacji 10 kWp z paneli 400W potrzeba 25 sztuk. Przy układzie pionowym, odstępie 1 m i wymiarach 1,75 × 1,05 m daje to pole 25 × (1,75 + 1,0) × 1,05 = około 72 m². Dodając margines na krawędzie i komunikację montażową, realne zapotrzebowanie rośnie do 80-85 m².
Krok po kroku: pomiar połaci
- Zmierz szerokość i wysokość każdej połaci w najszerszym i najwęższym punkcie.
- Od wyniku odejmij 50 cm z każdej strony (margines bezpieczeństwa).
- Sprawdź nośność dachu: stare pokrycie bitumiczne wytrzyma 25-30 kg/m², dachówka ceramiczna 40-60 kg/m².
- Zaznacz kominy, okna połaciowe i wywietrzniki blokują ciągłe rzędy.
- Sprawdź kąt nachylenia (decyduje o odstępie między rzędami).
Przyjmijmy konkretny przypadek: dach dwuspadowy, połacie 10 × 8 m, kąt 38°, pokrycie z blachy trapezowej. Po odjęciu marginesów i kominów zostaje użyteczne pole około 65 m². Przy panelach 400W (1,75 × 1,05 m) i odstępie 1,1 m mieści się tu najwyżej 28 paneli, co daje 11,2 kWp mocy. Gdyby właściciel wybrał panele 450W tej samej serii (1,85 × 1,05 m), zmieściłby już tylko 26 sztuk i produkcja spadłaby o 7% mimo wyższej mocy jednostkowej.
Kiedy NIE wybierać paneli 400W
Panele 400W nie sprawdzają się na dachach płaskich, gdzie liczy się niska konstrukcja montażowa. Ich 1,75 m długości wymusza głębsze ramy balastowe i mocniejszy wiatr. Na dachu o kącie poniżej 15° lepsze są krótsze moduły 370W, bo mniejszy żagiel boczny redukuje obciążenie wiatrem nawet o 20%.
Również na dachach z licznymi lukarnami albo o nieregularnym kształcie moduły 400W bywają za duże. Wąskie pasy połaci (poniżej 1,1 m szerokości) wymuszają montaż poziomy, a ten z kolei generuje większe straty z zacienienia zimowego. Tam sprawdzają się mniejsze panele 370-380W.
Wpływ technologii na wymiary
Panele half-cut mają identyczne wymiary co klasyczne, ale wyższą sprawność o 2-3%. Bifacjalne (dwustronne) są o 1-2 cm grubsze i mają podwójną szybę, więc ważą 23-26 kg zamiast 19-21 kg. Na dachu skośnym to zbyt duży ciężar; bifacjalność (zysk 5-15% z odbicia od gruntu) wykorzystuje się głównie na gruncie albo na płaskim dachu z membraną jasną.
| Technologia | Wymiary 400W | Waga | Sprawność | Zastosowanie | Cena orientacyjna |
|---|---|---|---|---|---|
| Standard monokrystaliczny | 1,75 × 1,05 m | 20 kg | 20,5% | Dach skośny | 350-550 zł/m² |
| Half-cut monokrystaliczny | 1,75 × 1,05 m | 20 kg | 21,0% | Dach skośny, zacieniony | 450-650 zł/m² |
| Bifacjalny (dwustronny) | 1,75 × 1,05 m | 25 kg | 21,5% | Grunt, dach płaski | 600-850 zł/m² |
| Polikrystaliczny | 1,65 × 0,99 m | 19 kg | 17-18% | Budżetowy, duży dach | 300-420 zł/m² |
Polikrystaliczne panele 400W mają rozmiar mniejszy o około 5 cm na długości, ale ich sprawność spada do 17-18%, więc na ten sam uzysk potrzeba o 12-15% więcej powierzchni montażowej. Dla większości dachów w Polsce różnica finansowa nie kompensuje utraty miejsca.
FAQ krótkie odpowiedzi
Ile paneli 400W zmieści się na 100 m² dachu? Przy układzie pionowym i odstępie 1 m wchodzi 45-55 sztuk, co daje 18-22 kWp. Realnie po odjęciu kominów, lukarn i marginesów bezpieczeństwa jest to 35-45 paneli.
Ile paneli na 1 kWp? Dla mocy 400-450W to 2-3 sztuki, a dla 500-600W już tylko 2 sztuki. Im wyższa moc jednostkowa, tym mniej modułów, ale każdy cięższy.
Czy monokrystaliczne i polikrystaliczne mają różne wymiary? Tak. Polikrystaliczne 400W są krótsze o 5-10 cm i węższe o 2-3 cm, ale mają niższą sprawność, więc ostatecznie zajmują więcej dachu na każdy wyprodukowany kilowat.
Jaka jest realna waga instalacji na dachu? Same panele 400W to 20 kg/szt. + ok. 5-7 kg na szyny, klemy i śruby montażowe. Daje to 25-27 kg/m², a z uwzględnieniem rozkładu na połaci obciążenie punktowe na łatę wynosi 60-80 kg/m². Konstrukcja dachu musi to przenieść zgodnie z Eurokodem 1 (PN-EN 1991-1-3) dla obciążeń śniegiem i wiatrem.
Trzy kroki przed zakupem paneli
- Zmierz połacie. Zapisz długość, szerokość, kąt nachylenia i przeszkody (kominy, okna, anteny). Bez tych danych żaden katalog nie pomoże.
- Sprawdź moc i technologię. Dobierz panele 400W, jeśli dach ma powyżej 50 m² użytecznej powierzchni. Przy mniejszym wybieraj 450-500W albo idź w panele premium o sprawności powyżej 21%.
- Zamów projekt wykonawczy. Instalator przygotuje schemat rozmieszczenia, dobierze inwerter i sprawdzi nośność dachu. Koszt projektu zwraca się przy pierwszym błędzie wymiarowym.
Jeśli właśnie stoisz przed wyborem paneli do swojego dachu, zacznij od pobrania rzutu połaci i pięciu minut z miarką. Wymiary paneli fotowoltaicznych 400W to nie jest teoria to konkretne 1,75 × 1,05 m, które musi zmieścić się na Twojej dachówce z marginesem na śnieg i wiatr. Warto też poprosić o bezpłatną wycenę z dokładnym schematem montażu dobry projektant pokaże, gdzie dokładnie padnie pierwszy rząd i ile centymetrów zostanie do kalenicy.
Źródła danych
- PN-EN 61215 norma badawcza dla modułów fotowoltaicznych z krzemu krystalicznego (PKN, Polski Komitet Normalizacyjny).
- PN-EN 1991-1-3 (Eurokod 1) oddziaływania na konstrukcje, obciążenie śniegiem.
- PN-EN 1991-1-4 (Eurokod 1) oddziaływania na konstrukcje, obciążenie wiatrem.
- Prawne wymagania dla mikroinstalacji: ustawa OZE (Dz.U. 2015 poz. 2366 z późn. zm.), net-billing wprowadzony od 1 kwietnia 2022 r.
- Dane katalogowe producentów modułów dostępne w kartach technicznych (TDS) publikowanych na stronach takich jak pv-tech.org, solarpowerworldonline.com oraz w raportach rocznych instytucji certyfikujących (TÜV Rheinland, TÜV Süd).
