Na jakiej wysokości montować gniazdka? Normy, które oszczędzą Ci remontu

Remont za kilkadziesiąt tysięcy złotych i brak gniazda przy łóżku, laptop ładowany przedłużaczem przez pokój, łazienka bez możliwości wpięcia suszarki, bo wszystko za blisko wanny. Tysiące mieszkań ma identyczny problem: instalacja elektryczna zaplanowana w pośpiechu, albo, co gorsza, skopiowana z mieszkania poprzedniego właściciela. Wysokość gniazdek od podłogi norma to nie jest żaden wymysł urzędników. To kompromis między bezpieczeństwem, ergonomią i realnym rozmieszczeniem mebli, oparty na fizyce, higienie pracy oraz dokumentach PN-IEC 60364.

• Zasady ogólne rozmieszczania gniazdek
• Wysokość gniazdek w kuchni nad blatem i przy AGD
• Gniazdka elektryczne w łazience strefy 0-3 i norma IP44
• Wysokość gniazdek w sypialni, salonie i pokoju dziecięcym
• Biuro domowe, garaż i korytarz
• Najczęstsze błędy przy planowaniu gniazdek
• Checklist przed remontem

Zasady ogólne rozmieszczania gniazdek

W typowym mieszkaniu montuje się 4-6 gniazdek na każde 100 m² powierzchni użytkowej. Minimum to jedno gniazdo na 4-6 m², a odstęp między punktami w obrębie jednej ściany nie powinien przekraczać 2-2,5 m. Te proporcje wynikają z długości kabli urządzeń domowych oraz z faktu, że nikt nie chce prowadzić przedłużacza przez cały pokój.

Druga żelazna reguła to grupowanie obwodów w ramki wielokrotne. Dwa lub trzy gniazda obok siebie to dziś absolutne minimum. W ramce poczwórnej mieści się ładowarka do telefonu, lampka nocna i budzik bez plątaniny rozgałęźników. Ramki szeregowe pozwalają też estetycznie rozłożyć obwody o różnym przeznaczeniu: jedno gniazdo do lampy, drugie do komputera, trzecie z wyłącznikiem do drukarki.

Praktycy przyjęli zasadę "planuj dwa razy więcej niż myślisz". Każde nowe urządzenie, smartwatch, elektryczna szczoteczka do zębów, robot sprzątający, wymaga zasilania. Gniazdo w sypialni zaplanowane dla lampki i ładowarki szybko okazuje się niewystarczające, gdy dojdzie nawilżacz, oczyszczacz powietrza albo telewizor.

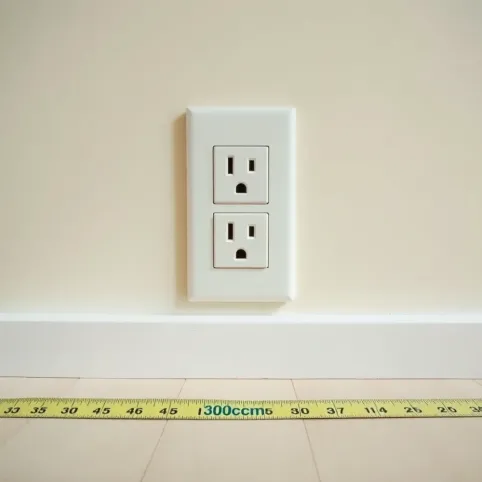

Standardowa wysokość 20-30 cm nad podłogą

Gniazda w pokojach dziennych, sypialniach i korytarzach montuje się najczęściej 20-30 cm nad podłogą. Taka wysokość ułatwia podłączanie odkurzacza, lampy stojącej czy ładowarki do telefonu bez schylania się, a jednocześnie pozostaje poniżej typowej linii mebli, szafek RTV, komód, niskich regałów. Kabel wychodzi wtedy zza mebla, nie od strony frontu.

W tej lokalizacji stosuje się gniazda z bolcem ochronnym, w stopniu ochrony IP20 (brak wody w normalnych warunkach). W przypadku domów z małymi dziećmi warto wybrać modele z wbudowaną przesłoną toru prądowego, działają na tej samej zasadzie co popularne "zaślepki", ale nie da się ich zgubić ani wyciągnąć.

Wysokość gniazdek w kuchni nad blatem i przy AGD

Wysokość gniazdek w kuchni nad blatem to osobna kategoria, bo tuż nad powierzchnią roboczą krzyżują się wymogi bezpieczeństwa, ergonomii i ochrony przed wilgocią. Standardowa wysokość to 100-120 cm od podłogi, czyli 10-20 cm nad typowym blatem kuchennym (85-90 cm). Takie umiejscowienie sprawia, że wtyczka czajnika, blendera czy tostera nie dynda w powietrzu, a kabel nie dotyka rozgrzanej płyty grzewczej.

Bezpośrednio nad zlewem i w promieniu 60 cm od krawędzi zlewozmywaka obowiązuje klasa ochrony IP44. Oznacza to obudowę odporną na bryzgi wody z każdego kierunku, dokładnie tak, jak podczas zmywania naczyń, gdy strumień odbija się od metalowego sitka. Gniazdo IP44 ma wewnętrzną uszczelkę i osłonę styków, która blokuje wodę zanim dotrze do przewodów pod napięciem.

Osobne obwody elektryczne wymagają urządzenia dużej mocy: lodówka, zmywarka, piekarnik, okap, pralka (jeśli kuchnia pełni też funkcję pralni). Dlaczego osobne? Bo lodówka pracuje 24 godziny na dobę, a piekarnik pobiera chwilowo 3-3,5 kW. Na jednym obwodzie 16 A z zabezpieczeniem B16 takie połączenie wyzwoli bezpiecznik przy każdym włączeniu grzania. Podział na obwody to nie luksus, to wymóg fizyki prądu.

Gniazda do AGD w zabudowie

Lodówka, zmywarka i piekarnik mają swoje dedykowane punkty zasilania, ukryte za zabudową meblową. Gniazdo lodówki umieszcza się za bryłą urządzenia, na wysokości 30-50 cm nad podłogą. Zmywarka, tuż za obudową, na wysokości 30-40 cm, bo kabel urządzenia ma zwykle 1,5 m. Piekarnik, 60-80 cm, zależnie od modelu (kompaktowy lub standardowy 60 cm). Wszystkie te obwody powinny być oddzielnie zabezpieczone wyłącznikiem nadprądowym w rozdzielni.

Gniazdka elektryczne w łazience strefy 0-3 i norma IP44

Łazienka rządzi się osobnymi prawami, opisanymi w normie PN-HD 60364-7-701. Cała przestrzeń dzieli się na cztery strefy w zależności od odległości od źródła wody. Każda strefa ma własne wymagania dotyczące klasy ochrony IP, dopuszczalnych urządzeń i minimalnej wysokości montażu.

Strefa 0 to wnętrze wanny lub brodzika. Nie montuje się tam żadnych gniazd 230 V. Strefa 1 (pionowa ściana nad wanną do wysokości 2,25 m od podłogi) dopuszcza wyłącznie oprawy oświetleniowe na napięcie bezpieczne SELV (12 V). Strefa 2 obejmuje obszar do 60 cm od krawędzi wanny, tu można instalować gniazda, ale tylko w stopniu ochrony IPX4 i zabezpieczone wyłącznikiem różnicowoprądowym RCD o prądzie zadziałania 30 mA.

Strefa 3 sięga do 2,4 m od wanny i obejmuje resztę łazienki. Gniazda w tej strefie mają stopień IPX1, ale nadal wymagają RCD 30 mA. Pojedyncze gniazdo w łazience (np. do pralki) warto montować na wysokości 110-120 cm, by wtyczka nie leżała na mokrej posadzce. Pralka, suszarka i bojler mają osobne obwody z wyłącznikiem nadprądowym B16 i różnicowoprądowym 30 mA.

Gdy nie stosować gniazd IP44

Gniazd z klasa IP44 nie montuje się w suchych pomieszczeniach (sypialnia, salon, biuro) bez wyraźnej potrzeby. Są droższe, mają głębszą obudowę, a ich uszczelki z czasem twardnieją. W strefie suchej wystarczą standardowe gniazda IP20 z bolcem ochronnym.

Wysokość gniazdek w sypialni, salonie i pokoju dziecięcym

Sypialnia

W sypialni obowiązuje podwójny standard: gniazda ogólne na 20-30 cm nad podłogą oraz gniazda przy stolikach nocnych na wysokości 70-80 cm. Stolik nocny ma zwykle 55-65 cm wysokości, a gniazdo na poziomie 70-80 cm znajduje się tuż nad jego blatem, ładowarka telefonu, lampka i budzik mają krótkie kable, które nie zwisają do podłogi.

Przy każdym łóżku warto zaplanować minimum dwa gniazda. Jedno do lampki, drugie do ładowarki. Jeśli w sypialni stoi toaletka, przyda się gniazdo do suszarki i lokówki, najlepiej na wysokości 90-110 cm, z wyłącznikiem, by nie szukać wtyczki za lustrem.

Gniazda USB-C w ramce to dziś praktyczny standard. Ładowarka 65 W GaN schowana w ścianie zajmuje tyle miejsca co zwykłe gniazdo, a zwalnia przestrzeń na szafce nocnej. Mechanizm szybkiego ładowania opiera się na protokole Power Delivery, który "negocjuje" z telefonem czy laptopem optymalne napięcie i natężenie. Standard USB-C PD 3.1 obsługuje do 240 W, wystarczy do zasilania większości laptopów.

Salon

Salon to pomieszczenie o największej różnorodności sprzętu: telewizor, konsola, soundbar, lampa stojąca, ładowarka do telefonu, lampki LED. Standardowe gniazda na 20-30 cm służą do lamp, odkurzacza i drobnego AGD. Ściana telewizyjna wymaga osobnego podejścia: gniazdo HDMI, antenowe (lub satelitarne), ethernet i co najmniej dwa gniazda 230 V na wysokości 100-120 cm, ukryte za telewizorem.

HDMI montuje się w ścianie w puszce podtynkowej, z kablem wychodzącym od strony odbiornika. Dlaczego nie bezpośrednio z tyłu telewizora? Bo każde odłączenie wymagałoby zdejmowania telewizora z uchwytu. Przy planowaniu ściany TV warto zostawić rezerwę na drugi HDMI (np. pod projektor albo Apple TV) oraz na kabel optyczny do soundbara.

Pokój dziecięcy

W pokoju dziecięcym gniazda montuje się na standardowej wysokości 20-30 cm, ale każde musi mieć przesłonę toru prądowego albo zabezpieczenie obrotowe. Dziecko w wieku 2-3 lat potrafi włożyć do gniazda palec, ołówek, spinacz. Przesłona działa na zasadzie dwóch niezależnych klapek, które otwierają się dopiero przy równoczesnym naciśnięciu, czyli przy włożeniu wtyczki, nigdy jednego przedmiotu.

Nie montuje się gniazdek powyżej 100 cm w zasięgu dziecka. Chodzi o to, by maluch nie ciągnął za kabel lampki, nie próbował odłączyć telewizora i nie używał gniazda jako uchwytu przy wspinaczce. Bezpieczna strefa to 20-100 cm, z dala od łóżeczka, w którym dziecko sięga rączką.

Biuro domowe, garaż i korytarz

Biuro / home office

Biurko ma standardowo 72-75 cm wysokości, a gniazda zasilające montuje się 15-30 cm nad blatem, czyli na wysokości 90-110 cm od podłogi. Monitor, laptop, ładowarka do telefonu, lampa biurkowa, każde z tych urządzeń ciągnie kabel z innej strony. Dwa gniazda 230 V i jedno USB-C PD 65 W wystarczą do kompletnego stanowiska pracy.

Ethernet (RJ-45) w pokoju biurowym to dziś konieczność. Wi-Fi bywa niestabilne przy wideokonferencjach, a kabel sieciowy eliminuje opóźnienia. Puszka ethernetowa montuje się obok gniazdek, na tej samej wysokości. Kabel Cat 6 obsługuje gigabit bez problemu, Cat 6A, 10 Gb/s na dystansie do 100 m.

Garaż i piwnica

Garaż i piwnica to środowisko wilgotne, zapylone, z ryzykiem mechanicznego uszkodzenia gniazdek. Montaż na wysokości 100-140 cm chroni przed zalewaniem (gdy w garażu stoi woda po deszczu) i ułatwia dostęp bez schylania się. Stopień ochrony IP44 obowiązuje w każdym garażu, nawet ogrzewanym, wilgoć kondensuje z różnicy temperatur.

W warsztacie domowym montuje się gniazda trójfazowe (siłowe) 400 V do urządzeń o mocy powyżej 3,5 kW: spawarka, kompresor, piła stołowa. Gniazdo siłowe ma pięć bolców (3 fazy + neutralny + ochronny) i wymaga oddzielnego zabezpieczenia trójfazowego. Bezpiecznik B25 lub C32 chroni obwód, a wyłącznik różnicowoprądowy 30 mA jest tu obowiązkowy ze względu na metalowe obudowy maszyn.

Korytarz i pralnia

Korytarz wymaga minimum jednego gniazda na każde 4 metry bieżące. Służy do odkurzacza, suszarki do butów, ładowarki robota sprzątającego. Wysokość 20-30 cm, klasa IP20. Przy wejściu do mieszkania warto zaplanować gniazdo na wysokości 30 cm do ładowarki hulajnogi elektrycznej czy roweru, akumulatory litowo-jonowe ładują się najwydajniej w temperaturze pokojowej.

Pralnia (osobne pomieszczenie lub aneks w łazience) wymaga dwóch gniazd: jedno do pralki (osobny obwód, RCD 30 mA, IP44), drugie do suszarki kondensacyjnej (osobny obwód, IP44). Łączenie pralki i suszarki na jednym obwodzie 16 A to częsty błąd, oba urządzenia pobierają razem 4,5-5 kW, co przekracza dopuszczalne obciążenie.

Najczęstsze błędy przy planowaniu gniazdek

Brak gniazd przy łóżku. Najczęstsza reklamacja w nowych mieszkaniach. Lokalizacja łóżka zmienia się z mieszkania na mieszkanie, a gniazda są wmurowane na lata. Rozwiązanie: minimum dwa gniazda + USB-C przy każdym miejscu, które może pełnić rolę stolika nocnego.

Za mała liczba gniazd ogólnych. Kolejna powszechna wpadka. Cztery gniazda w salonie 25 m² to za mało. Lampa, telewizor, soundbar, konsola, ładowarka, oczyszczacz powietrza, lampka, to siedem urządzeń. A ktoś kiedyś kupi jeszcze projektor albo gramofon.

Jeden obwód dla całej kuchni. Lodówka, zmywarka, piekarnik, okap, czajnik elektryczny, mikser na jednym zabezpieczeniu B16. Przy włączeniu czajnika (2 kW) i piekarnika (3 kW) jednocześnie bezpiecznik zadziała. Podział na obwody to nie koszt, to fizyczna konieczność.

Ignorowanie stref w łazience. Gniazdo 230 V nad wanną albo w odległości 30 cm od umywalki bez klasy IP44. Norma PN-HD 60364-7-701 zabrania tego wprost, a ubezpieczyciel może odmówić wypłaty po szkodzie.

Gniazda zasłonięte meblami. Szafa sięgająca sufitu, za którą jest gniazdo, do którego nigdy nie da się dostać. Lodówka w zabudowie bez dostępu do wtyczki. Konsekwencja: odłączenie urządzenia wymaga przesuwania 200 kg mebla.

Brak rezerwy w rozdzielni. Każdy nowy obwód wymaga miejsca w rozdzielni elektrycznej i wyłącznika nadprądowego. Skrzynka 24-modułowa zapełnia się szybciej niż się wydaje. Warto zaplanować 30-40% wolnych miejsc na przyszłe potrzeby: klimatyzacja, pompa ciepła, fotowoltaika.

Montaż gniazdek w ogrzewaniu podłogowym bez sprawdzenia trasy. Wiercenie w mokrej wylewce może przebić rurę grzewczą lub kabel maty. Lokalizację rur PEX oznacza się na ścianie przed tynkowaniem i dokumentuje zdjęciami dla przyszłych ekip remontowych.

Checklist przed remontem

• Ile gniazdek na każde 4-6 m² (minimum), 4-6 na 100 m² powierzchni?
• Czy zaplanowano 20-30 cm wysokości w pokojach, 100-120 cm w kuchni nad blatem?
• Czy w łazience uwzględniono strefy 0-3 z normy PN-HD 60364-7-701?
• Czy gniazda w strefie 2/3 mają klasę IP44 i RCD 30 mA?
• Czy AGD dużej mocy ma osobne obwody (lodówka, zmywarka, piekarnik, pralka)?
• Czy ściana TV ma HDMI, ethernet, antenowe i min. 2 gniazda 230 V na 100-120 cm?
• Czy przy łóżku są min. 2 gniazda + USB-C PD na 70-80 cm?
• Czy biurko ma gniazda na 90-110 cm, ethernet i USB-C PD 65 W?
• Czy w garażu zaplanowano gniazda siłowe 400 V z RCD 30 mA?
• Czy w rozdzielni jest 30-40% wolnych modułów na przyszłe obwody?

Źródła i normy

PN-IEC 60364, normy instalacji elektrycznych w budynkach, podstawa projektowania obwodów, zabezpieczeń i doboru przekrojów przewodów.

PN-HD 60364-7-701, wymagania szczegółowe dla pomieszczeń z natryskiem i wanną, podział na strefy 0-3, klasy ochrony IP, dopuszczalne napięcia SELV.

PN-EN 60669, wymagania dotyczące łączników i gniazd w instalacjach domowych.

PN-EN 60529, stopnie ochrony IP (Ingress Protection), klasyfikacja obudów urządzeń elektrycznych przed ciałami stałymi i wodą.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.), podstawa prawna wymagań dla instalacji w budynkach mieszkalnych.

Więcej informacji na temat norm instalacyjnych publikuje Polski Komitet Normalizacyjny (www.pkn.pl) oraz portal normalizacyjny SEKOP. Szczegółowe omówienie stref łazienkowych i wymagań RCD znaleźć można w komentarzach technicznych SEP (Stowarzyszenie Elektryków Polskich).
