Zawór ESBE do podłogówki: jak ustawić temperaturę krok po kroku

Podłogówka grzeje nierównomiernie, w salonie jest za gorąco, a w sypialni wciąż chłodno, choć kocioł pracuje na pełnych obrotach. Przyczyna leży często nie w źródle ciepła, lecz w nieprawidłowo ustawionym zaworze trójdrożnym, przez który do pętli podłogowych trafia woda o zbyt wysokiej temperaturze. Zawór ESBE do podłogówki i jego regulacja to temat, w którym krzyżują się hydraulika, fizyka mieszania i codzienna praktyka instalatorska, dlatego warto podejść do niego metodycznie, a nie metodą prób i błędów.

• Jak działa zawór trójdrożny w ogrzewaniu podłogowym
• Najczęstsze błędy przy regulacji zaworu ESBE
• Regulacja zaworu ESBE a temperatury w poszczególnych pomieszczeniach

Jak działa zawór trójdrożny w ogrzewaniu podłogowym

Trójdrogowy zawór mieszający pełni w instalacji rolę termostatycznego regulatora proporcji. Do jego trzech króćców dochodzą: gorąca woda z kotła lub sprzęgła, chłodna woda powrotna z podłogówki oraz wypływ zmieszany, zasilający rozdzielacz pętli. Wewnątrz obudowy znajduje się element sterujący, najczęściej termostatyczny wkład z czujnikiem bimetalicznym albo siłownik sterowany przez sterownik pogodowy.

Gdy temperatura na zasilaniu rośnie powyżej nastawy, element sterujący przymyka drogę gorącej wody i otwiera dopływ powrotu. Gdy temperatura spada, proporcje odwracają się, a do pętli trafia więcej cieczy z kotła. Mechanizm ten działa na zasadzie ciągłego balansowania, dlatego reaguje na zmiany obciążenia cieplnego pomieszczenia w czasie rzeczywistym.

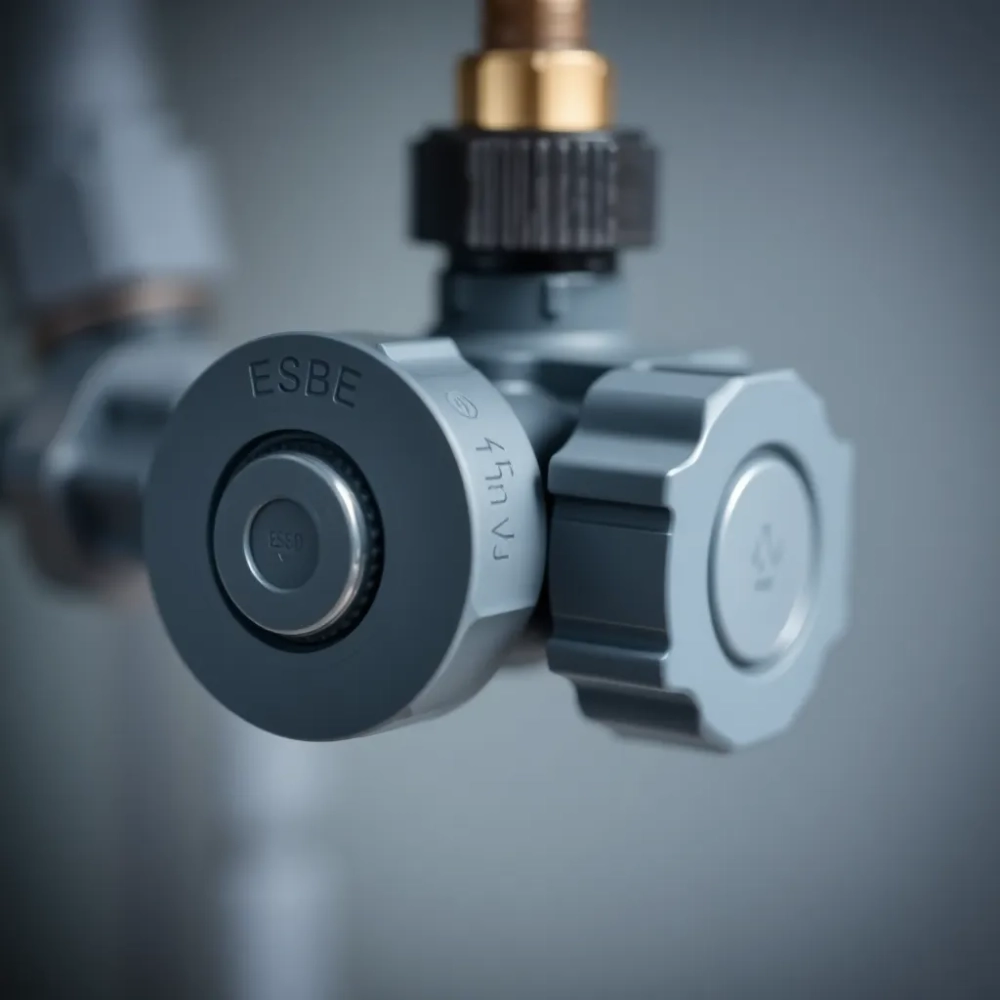

W zaworach ESBE stosuje się obrotowe elementy regulacyjne z precyzyjnie szlifowanymi gniazdami. Skala nastawczą tworzą cyfry od 1 do 7 lub od 1 do 9, gdzie kolejne pozycje odpowiadają rosnącemu udziałowi wody gorącej w mieszance. Fizycznie oznacza to zwiększanie przepływu przez króciec zasilający kosztem przepływu powrotu, co zmienia temperaturę medium o kilka stopni na każdy stopień skali.

Przy nastawie 1 w pętlach płynie woda o temperaturze bliskiej powrotowi, czyli około 25-30°C. Pozycja środkowa, zwykle 3 lub 4, daje mieszankę w przedziale 35-40°C, uznawaną za optymalną dla większości instalacji podłogowych. Ustawienia 6 i 7 zbliżają zasilanie do temperatury źródła, sięgającej 55-60°C, co w podłogówce prowadzi już do przegrzewania posadzki.

Dla ochrony posadzzek i komfortu kluczowa jest norma PN-EN 1264, ograniczająca temperaturę powierzchni podłogi do maksymalnie 29°C w strefach stałego pobytu i 35°C przy krawędziach stref brzegowych. Zawór trójdrożny, prawidłowo nastawiony, utrzymuje te wartości bez konieczności stosowania dodatkowych ograniczników, ponieważ ograniczenie wynika z fizycznego stosunku zmieszania, a nie z zewnętrznej blokady.

Budowa wewnętrzna elementu termostatycznego

Wkład termostatyczny składa się z czujnika wypełnionego cieczą o wysokim współczynniku rozszerzalności, połączonego z tłoczyskiem dociskającym grzybek do gniazda. Rozgrzewająca się woda powoduje rozprężenie cieczy, ruch tłoczka i przymknięcie kanału gorącego. Mechanizm jest samonapędzający się, dlatego nie wymaga zasilania elektrycznego i pracuje nawet przy zaniku napięcia w domu.

Czas reakcji zależy od masy termicznej wkładu i pojemności hydraulicznej króćców. W praktyce zawór ESBE reaguje na zmianę temperatury zasilania w ciągu 30-90 sekund, co wystarcza do wygładzenia krótkotrwałych skoków temperatury kotła. Przy wolnych zmianach, na przykład podczas rozpalania kotła na pellet, pełna korekta następuje po kilku minutach.

Najczęstsze błędy przy regulacji zaworu ESBE

Pierwszym i najpoważniejszym błędem pozostaje pozostawienie zaworu w pozycji fabrycznej, zwykle 4 lub 5. Producent ustawia tę wartość jako kompromis dla większości instalacji, lecz konkretna podłogówka ma własną dynamikę wynikającą z długości pętli, średnicy rur i izolacji podłogi. Ignorowanie tych różnic skutkuje zjawiskiem overshootingu, czyli przegrzewaniem pomieszczeń przy pierwszych chłodnych dniach sezonu.

Drugim błędem jest regulacja na podstawie temperatury kotła, a nie temperatury zasilania podłogówki. Kocioł może pracować w trybie 70/50°C, lecz do pętli powinno trafiać medium o temperaturze 35-42°C. Miernik powinien więc spoczywać na rurze zasilającej za zaworem, a nie na kotle, ponieważ to właśnie ta temperatura decyduje o oddawaniu ciepła przez posadzkę zgodnie z prawem Fouriera.

Trzeci problem to próba regulacji bez jednoczesnego sprawdzenia ciśnienia pompowego. Zawór trójdrożny, pracujący przy zbyt niskim ciśnieniu dyspozycyjnym, nie domyka się szczelnie, przez co gorąca woda przedostaje się do pętli niezależnie od nastawy. Minimalna różnica ciśnień dla prawidłowego sterowania wynosi około 0,1 bar, a optymalna mieści się w przedziale 0,3-0,5 bar, co warto zweryfikować manometrem przed kalibracją.

Czwarty, często pomijany błąd, dotyczy braku izolacji termicznej rur w obrębie rozdzielacza. Straty ciepła na odcinku od zaworu do rozdzielacza mogą sięgać 1-2°C, co zaburza odczyt temperatury i prowadzi do przesadnego otwierania zaworu. Otulina Armaflex o grubości 13 mm na rurach zasilających w obrębie kotłowni eliminuje ten problem niemal całkowicie.

Kiedy regulacja zaworu nie rozwiązuje problemu

Jeśli po prawidłowym ustawieniu zaworu nadal występują duże różnice temperatur między pomieszczeniami, przyczyna leży prawdopodobnie w rozregulowanym rozdzielaczu. Zawory regulacyjne na belce rozdzielaczowej wymagają wtedy ustawienia przepływu na każdej pętli osobno, z użyciem tabeli z karty katalogowej rur. Bez tego najdłuższa pętla dostaje zbyt mało medium, a najkrótsza za dużo, tworząc dysproporcje niemożliwe do skorygowania zaworem trójdrożnym.

Drugą przyczyną bywa zbyt mała wydajność źródła ciepła. Pompa ciepła o mocy 6 kW nie jest w stanie pokryć zapotrzebowania budynku o zapotrzebowaniu 9 kW, niezależnie od pozycji zaworu ESBE. W takiej sytuacji konieczna okazuje się rozbudowa źródła lub obniżenie temperatury projektowej pomieszczeń, na przykład przez zwiększenie izolacji przegród.

Regulacja zaworu ESBE a temperatury w poszczególnych pomieszczeniach

W budynku o powierzchni 120 m², podzielonym na salon, trzy sypialnie, łazienkę i kuchnię, prawidłowe ustawienie zaworu trójdrożnego wymaga uwzględnienia indywidualnego zapotrzebowania każdej strefy. Łazienka z płytkami ceramicznymi o współczynniku przewodzenia λ ≈ 1,3 W/(m·K) oddaje ciepło znacznie szybciej niż sypialnia z parkietem dębowym, którego λ wynosi około 0,15 W/(m·K). Ta dysproporcja wymaga korekty przepływu na rozdzielaczu, a nie zmiany nastawy zaworu głównego.

Optymalna temperatura zasilania podłogówki dla salonu i sypialni mieści się w przedziale 35-40°C, co odpowiada nastawie zaworu ESBE na pozycji 3 lub 4. Łazienka toleruje wyższe wartości, sięgające 42-45°C, ponieważ krótkotrwałe przegrzanie posadzki do 32°C jest akceptowalne w tej strefie. Kuchnia natomiast posiada własne źródła ciepła, jak piekarnik i lodówka, więc jej temperatura zasilania może być niższa, rzędu 30-35°C.

Kalibrację najlepiej rozpocząć od pomiary temperatury w każdym pomieszczeniu po 24 godzinach pracy instalacji. Termometr elektroniczny umieszczony na wysokości 1 m od podłogi, w centralnym punkcie pokoju, daje najbardziej wiarygodny odczyt. Różnice rzędu 1-2°C między pomieszczeniami są naturalne i wynikają z ekspozycji okien oraz strat przez przegrody.

Gdy temperatura w sypialni wynosi 19°C, a w salonie 23°C, regulacja polega na przymknięciu zaworów na pętlach sypialni na rozdzielaczu o pół obrotu, nie na zmianie nastawy zaworu trójdrożnego. Zawór trójdrożny odpowiada bowiem za globalną temperaturę zasilania, a rozdzielacz za rozkład tej temperatury między poszczególne pomieszczenia, co stanowi hierarchię sterowania w każdej profesjonalnej instalacji.

Procedura krok po kroku dla typowej instalacji

Pierwszym krokiem jest ustalenie temperatury projektowej zasilania, obliczonej na podstawie zapotrzebowania cieplnego budynku i mocy grzewczej podłogówki. Dla większości domów energooszczędnych wartość ta wynosi 35-40°C, dla starszych budynków może sięgać 45-50°C. Tabela poniżej przedstawia typowe nastawy zaworu ESBE w zależności od pożądanej temperatury zasilania.

Drugim krokiem jest fizyczne ustawienie pokrętła zaworu na żądaną pozycję. Pokrętło obraca się do wyczuwalnego zatrzaśnięcia w rowku, co zapobiega przypadkowemu przesunięciu pod wpływem drgań. Po każdej zmianie nastawy instalacja potrzebuje od 2 do 6 godzin na ustabilizowanie nowego stanu termicznego, ponieważ masa termiczna wylewki betonowej sięga 80-120 kg/m² i wolno reaguje na zmiany temperatury zasilania.

Trzecim krokiem jest weryfikacja temperatury rzeczywistej za pomocą termometru przylgowego lub pirometru na rurze zasilającej rozdzielacza. Odczyt powinien zgadzać się z tabelą z tolerancją ±2°C, przy czym większe odchylenia wskazują na konieczność korekty o jeden stopień skali. Po korekcie pomiar powtarza się po 12 godzinach, aby uwzględnić pełny cykl termiczny budynku.

Wpływ temperatury zewnętrznej na nastawę

Regulacja zaworu ESBE nie jest jednorazowa. Przy temperaturze zewnętrznej 0°C budynek traci mniej ciepła niż przy -15°C, dlatego w cieplejsze dni nastawa może być obniżona o jeden stopień, a w mrozy zwiększona. Nowoczesne sterowniki pogodowe automatyzują ten proces, lecz w instalacjach bez automatyki korektę wykonuje się ręcznie co 2-3 tygodnie w sezonie grzewczym.

Krzywa grzewcza dla podłogówki ma znacznie łagodniejszy przebieg niż dla grzejników, ponieważ opór cieplny podłogi jest wysoki. Zmiana temperatury zewnętrznej o 10°C wymaga zmiany temperatury zasilania zaledwie o 5-8°C, podczas gdy w grzejnikach różnica sięga 15-20°C. Ta właściwość sprawia, że podłogówka pracuje stabilnie nawet przy niezbyt precyzyjnej regulacji zaworu trójdrożnego.

Ustawienie zaworu na pozycji 6 lub 7 przez dłuższy czas prowadzi do akumulacji ciepła w wylewce i przegrzewania pomieszczeń powyżej 26°C, co obniża komfort i zwiększa rachunki za energię. Pozycje skrajne służą wyłącznie do szybkiego dogrzewania lub odgazowania instalacji po napełnieniu.

Dobór nastawy początkowej w nowej instalacji

Dla świeżo zalanego wodą układu pierwsza nastawa powinna wynosić 2 lub 3, co odpowiada temperaturze zasilania 30-38°C. Niższa wartość pozwala uniknąć szoku termicznego w betonie, który w pierwszych tygodniach oddaje wilgoć. Po upływie 4-6 tygodni suszenia wylewki nastawę zwiększa się o jeden stopień, docelowo do pozycji 3 lub 4, w zależności od komfortu cieplnego mieszkańców.

W okresie wygrzewania podłogi, trwającym zwykle 14-21 dni, zawór ustawia się na pozycji 5, aby przyspieszyć proces hydratacji betonu i odparowania wody technologicznej. Temperatura zasilania 45-48°C w tym czasie nie stanowi zagrożenia, ponieważ posadzka nie jest jeszcze użytkowana. Po zakończeniu wygrzewania zawór wraca do pozycji roboczej, a instalacja przechodzi w tryb normalnej eksploatacji.

Wpływ materiału posadzki na dobór nastawy

Podłoga z płytek ceramicznych o λ ≈ 1,3 W/(m·K) i grubości 10 mm osiąga temperaturę powierzchni niemal identyczną z temperaturą rur, ponieważ opór cieplny warstwy jest minimalny. Parkiet dębowy o λ ≈ 0,15 W/(m·K) i grubości 15 mm stanowi silną izolację, więc temperatura powierzchni spada o 4-6°C w stosunku do temperatury rury. Ta różnica oznacza, że dla parkietu temperatura zasilania musi być o 5-8°C wyższa niż dla płytek, aby uzyskać identyczny komfort cieplny.

Norma PN-EN 1264 definiuje opór cieplny okładzin podłogowych w przedziale od 0,02 m²·K/W dla cienkich płytek do 0,18 m²·K/W dla grubego parkietu. Projektant instalacji powinien uwzględnić tę wartość przy doborze temperatury zasilania, co w praktyce przekłada się na wyższą nastawę zaworu ESBE w pokojach z drewnianą posadzką. Bez tej korekty drewno pozostaje chłodne w dotyku, mimo poprawnej temperatury w pomieszczeniu.

Przed zmianą nastawy zaworu warto zmierzyć temperaturę powierzchni podłogi pirometrem w kilku miejscach pokoju. Różnice większe niż 2°C między środkiem a krawędzią wskazują na nierówny rozstaw rur lub zbyt mały krok montażowy, co wymaga interwencji w układzie pętli, a nie w regulacji zaworu.

Współpraca zaworu trójdrożnego ze sterownikiem pogodowym

Sterownik pogodowy, zwany też regulatorem krzywej grzewczej, na podstawie temperatury zewnętrznej oblicza żądaną temperaturę zasilania i przesyła ją do siłownika zaworu ESBE. Mechanizm ten eliminuje konieczność ręcznej regulacji w sezonie, ponieważ krzywa grzewcza jest zaprogramowana raz, na podstawie charakterystyki cieplnej budynku. Zawór trójdrożny pełni wtedy rolę elementu wykonawczego, a sterownik rolę decyzyjną.

Krzywa grzewcza dla podłogówki ma nachylenie od 0,3 do 0,6, co oznacza, że przy spadku temperatury zewnętrznej o 1°C temperatura zasilania rośnie o 0,3-0,6°C. Dla domu o zapotrzebowaniu 50 W/m² i temperaturze projektowej -20°C, krzywa o nachyleniu 0,4 daje temperaturę zasilania 40°C przy 0°C i 48°C przy -20°C. Wartości te mieszczą się w zakresie pracy zaworów ESBE, lecz zbliżają się do górnej granicy przy ekstremalnych mrozach.

Prawidłowe ustawienie krzywej wymaga obserwacji instalacji przez minimum jeden sezon grzewczy. Zbyt stroma krzywa powoduje przegrzewanie pomieszczeń przy umiarkowanych mrozach, zbyt łagodna niedogrzewanie przy silnych mrozach. Korektę przeprowadza się parami: obniżenie temperatury w nocy o 2-3°C wymaga podniesienia krzywej o 0,05, a zwiększenie temperatury w łazience o 1°C podniesienia o 0,1.

Diagnostyka nieprawidłowej pracy zaworu

Objawem zatkania zaworu jest stała temperatura zasilania niezależna od nastawy pokrętła. Przyczyną bywa osad kamienny z twardej wody, blokujący ruch elementu termostatycznego. Rozwiązaniem jest chemiczne przepłukanie instalacji roztworem kwasu cytrynowego o stężeniu 50 g na 10 litrów wody, pozostawionym w układzie na 2-4 godziny. Po przepłukaniu zawór zwykle odzyskuje pełną sprawność, a w skrajnych przypadkach wymaga wymiany wkładu termostatycznego.

Drugim objawem jest ciągły szum lub gwizd w okolicy zaworu, sygnalizujący kawitację. Zjawisko to powstaje, gdy ciśnienie w króćcu spada poniżej ciśnienia pary nasyconej wody, a pęcherzyki pary implodują z wytworzeniem hałasu. Kawitacja występuje przy zbyt dużym przepływie przez zawór, na przykład gdy pompa obiegowa ma ustawioną najwyższą bieg. Obniżenie biegu pompy lub zainstalowanie zaworu o większym przekroju eliminuje problem.

Trzecim sygnałem alarmowym jest nierównomierne nagrzewanie rozdzielacza, gdy jedna strona jest gorąca, a druga chłodna. Przyczyną bywa powietrze uwięzione w korpusie zaworu, blokujące jeden z kanałów. Odpowietrzenie przez śrubę w górnej części zaworu, wykonywane przy wyłączonej pompie i otwartym zaworze odcinającym, usuwa powietrze w ciągu kilku minut.

Wszystkie prace regulacyjne przy zaworze ESBE wykonuje się przy wyłączonym kotle i schłodzonej instalacji. Manipulowanie gorącymi elementami grozi poparzeniem, a nagłe zmiany temperatury w rozgrzanej instalacji mogą uszkodzić uszczelnienia.

Normy i przepisy dotyczące regulacji

Polskie przepisy oparte na normie PN-EN 1264 regulują maksymalną temperaturę powierzchni podłogi i minimalny krok montażowy rur. Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, określa wymagania izolacyjności cieplnej przegród, pośrednio wpływające na temperaturę zasilania. Norma PN-EN 215 definiuje wymiary i parametry zaworów grzejnikowych, a zawory trójdrożne podłogowe podlegają analogicznym wymaganiom w zakresie szczelności i trwałości.

Projekt instalacji ogrzewania podłogowego musi zawierać obliczenia hydrauliczne, w tym dobór średnicy zaworu trójdrożnego na podstawie przepływu i spadku ciśnienia. Wartość Kv zaworu, wyrażona w m³/h przy spadku ciśnienia 1 bar, powinna odpowiadać przepływowi obliczeniowemu instalacji z tolerancją ±10%. Dobranie zaworu o zbyt małym Kv skutkuje niedostatecznym przepływem i zimnymi pętlami, a zbyt dużym brakiem precyzji regulacji.

Źródła danych i norm

Norma PN-EN 1264, części 1-5, dotycząca wodnego ogrzewania i chłodzenia podłogowego, opublikowana przez Polski Komitet Normalizacyjny. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, z późniejszymi zmianami. Norma PN-EN 215 dotycząca zaworów grzejnikowych. Dokumentacja techniczna producentów zaworów trójdrożnych, obejmująca krzywe Kv, wykresy regulacji i dopuszczalne ciśnienia robocze. Strona internetowa Polskiego Komitetu Normalizacyjnego: www.pkn.pl. Portal normalizacyjny CEN: www.cen.eu.
